TV 29 Polegadas , Modelo: 29fu1rs , Imagem Embaçada !

[bruno1993]

@Marukosu A. Bom então vamos COMEÇAR!!! Mãos a Óbra !!!



me de os PASSOS que devo fazer o que voce realmente quér que eu faça! de enrrolar o fio no flyback etc...



Aguardo...

[Visitante]

11 minutos atrás, bruno1993 disse:

@Marukosu A. Bom então vamos COMEÇAR!!! Mãos a Óbra !!!



me de os PASSOS que devo fazer o que voce realmente quér que eu faça! de enrrolar o fio no flyback etc...



Aguardo...

Assistiu o vídeo que o Luan postou e viu o artigo?

[bruno1993]

@Marukosu A. sim assisti !

[Visitante]

agora, bruno1993 disse:

sim assisti !

Jà tem em mãos o fio?

[bruno1993]

@Marukosu A. Amigo como eu sou curioso d+ kkk eu agora tirei o soquéte do tubo penssando que tinha zinabre né!



e o soquéte tava bom cara limpo por dentro!



Resumo tirei ele sem necessidade !



A chave de fenda ainda marcou o plastico do soquéte mais como eu sou chato! vou comprar um novo no mercado livre !



não gosto de ter o soquéte danificado !



é barato R$ 10,00 bem que dissésse meu problema não éra o soquéte! k

[Visitante]

27 minutos atrás, bruno1993 disse:

@Marukosu A. Amigo como eu sou curioso d+ kkk eu agora tirei o soquéte do tubo penssando que tinha zinabre né!

e o soquéte tava bom cara limpo por dentro!

Resumo tirei ele sem necessidade !

A chave de fenda ainda marcou o plastico do soquéte mais como eu sou chato! vou comprar um novo no mercado livre !

não gosto de ter o soquéte danificado !

é barato R$ 10,00 bem que dissésse meu problema não éra o soquéte! k

Bom, errando também se aprende.

Tive que sair a pouco tempo e não consegui retornar antes.

Seguiremos amanhã.

[bruno1993]

@Marukosu A. ok sem problemas amigo! amanhã então !



E Tens razão é que estou começando eletronica né voce sabe muito bem disso!



E um dia eu vou chegar ao seus pés aos pés do luan etc... ou até melhor!



O Tempo nos colóca pédras no caminha para enfrentar e errando que se aprende né ?



Aguardo Amanhã abração.

[Luan Costha]

Olá galera fiquei sem luz aqui em casa só agora voltou.

Nós já falamos varias vezes pode ser o soquete pode ser o tubo ou fly,mas ai já verificou no menu se não esta com brilho ou contraste alto.

adicionado 3 minutos depois

@bruno1993 kkkkk meus pés kkkkkk,como disse sou neutro não gosto de ficar me achando,não é meu tipo de pessoa sim você pode ser melhor que eu se você se dedicar muito na area no inicio é chato depois q você pegar a manha você nunca mais vai querer largar a eletronica.

[bruno1993]

@LCN Vintage 1980 kkkk Chapa piór que se eu me dedicar de verdade posso ser um bom técnico claro que precisa enfrentar antes umas 5.000 PÉDRAS na FRENTE !



Se voce não se acha que bom para voce ! quér dizer que voce é uma pessoa fria ou melhor neutra como disse né kkk



Abraço! Luanzão vou esperar o Mark amanhã me ajudar!

[bruno1993]

@LCN Vintage 1980 Luan voce trabalha com eletronica a quanto tempo ?

[Luan Costha]

@bruno1993 Desde 2001 amigo.

[Visitante]

@bruno1993

[bruno1993]

@Marukosu A. ?

[Visitante]

@bruno1993 Conseguiu arrumar o pedaço de fio?



[bruno1993]

Sim amigo 2 métros mais ou menos ta bom ? e o fio é fino não é grosso !

[Visitante]

1 minuto atrás, bruno1993 disse:

Sim amigo 2 métros mais ou menos ta bom ? e o fio é fino não é grosso !

Faz o seguinte.

Vamos usar 1metro. Dobre esse fio ao meio -  de modo que tenhamos duas pontas. Leve as duas pontas para próximo do soquete do tubo e a outra ponta que está unida até o flback. Fazendo isso saberemos se o comprimento do fio é suficiente/ lembrando que não pode ficar esticado, deixe bem folgado.

[bruno1993]

@Marukosu A.  eu acho melhor voce fazer um video rápido encinando e postar no youtube !

[Visitante]

2 minutos atrás, bruno1993 disse:

@Marukosu A.  eu acho melhor voce fazer um video rápido encinando e postar no youtube !

Agora não posso fazer isso. No vídeo que o Luan postou já tem o procedimento feito. Pode usar o vídeo e me pergunta o que não entender.

[Luan Costha]

Nós dois não leva jeito com youtube não pelo menos eu kkk,vou ver por aqui se eu acho algum artigo ok.

[bruno1993]

@LCN Vintage 1980 ok obrigado Luanzão

[Visitante]

Eu nunca faço este tipo de coisa, mas hoje decidi abri uma exceção dado a escassez de material sobre o assunto. Realmente não tem.



sobre o multímetro usados:

usei um multímetro super básico - qualquer técnico tem ao menos dois deles. São guerreiros!



A bateria do medidor digital está boa, usei a escala de 200V~



Com intenção de ajudar o amigo, tirei algumas fotos. Veja a descrição delas antes pois as fotos seguem na ordem em que se encontram:



1 comprimento: usei um pedaço de fio dobrado com um comprimento do cabo de MAT (esse vermelho grosso e rígido que sai do fly e entra na lateral do tubo, não tem como confundir).

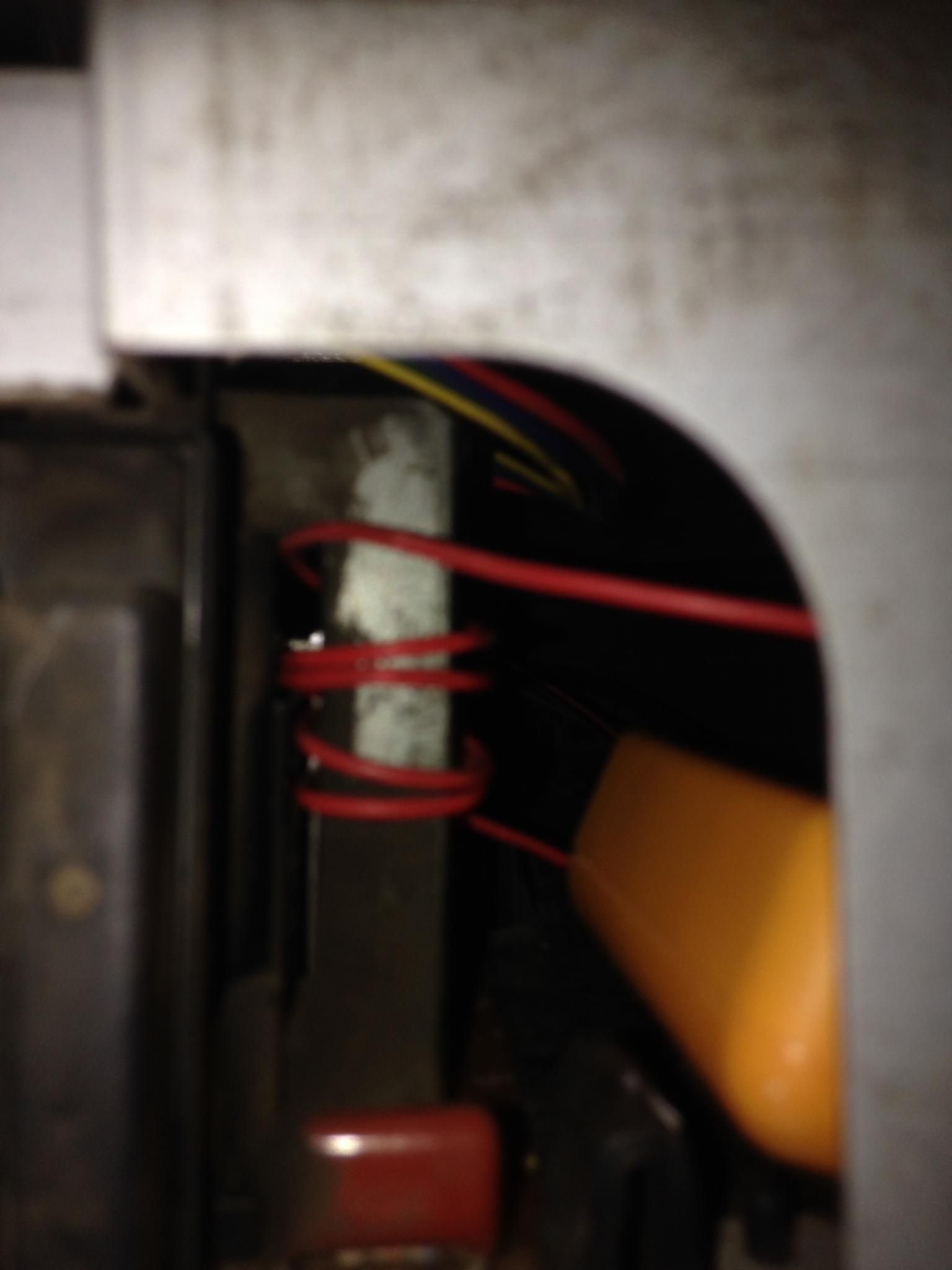

2 dobra do fio: marquei +/- 10cm que é a parte que enrolara sobre o ferrite.

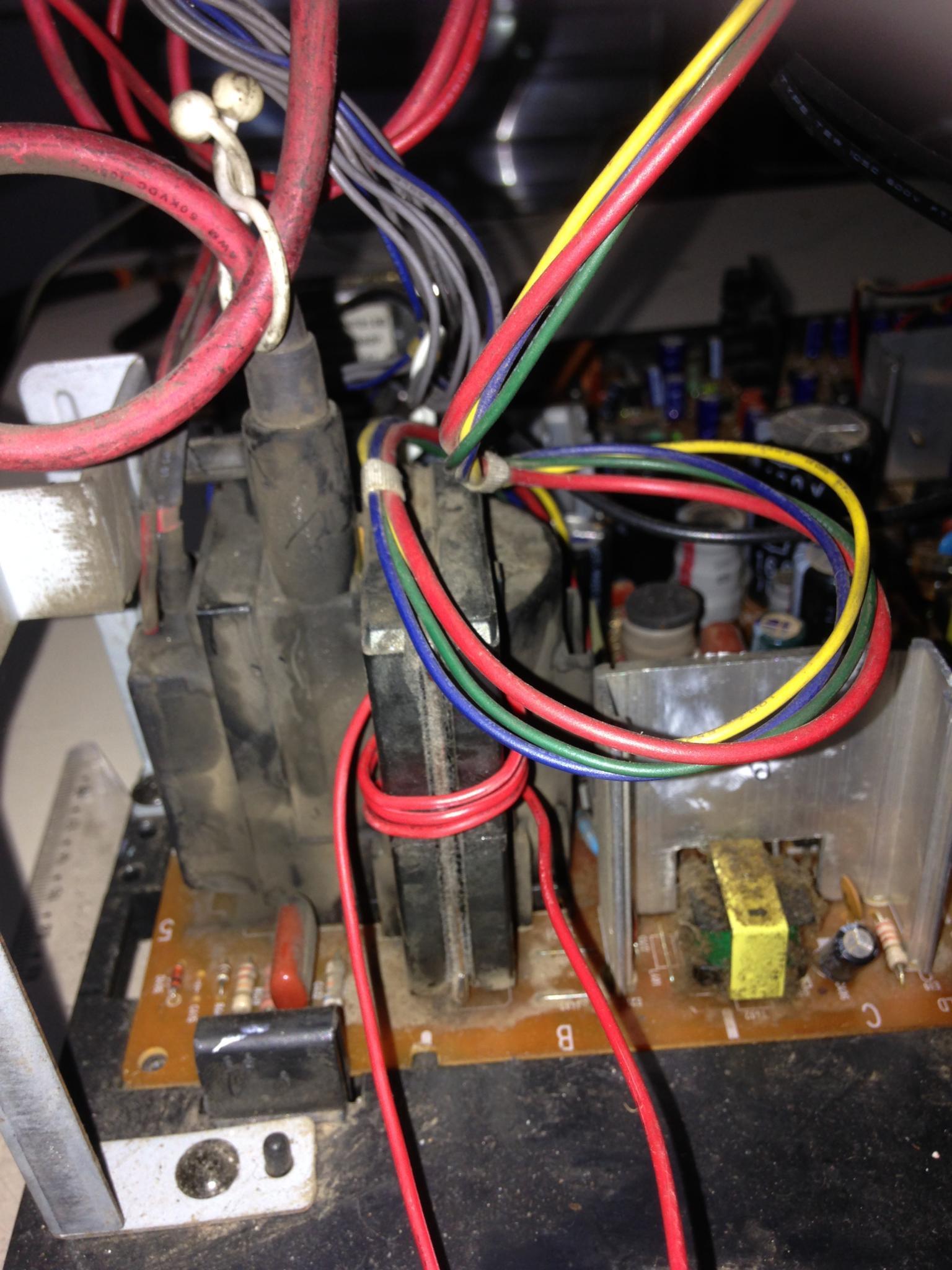

3 foto de perfil: bate uma foto a apertir da traseira da placa contemplando o fly e a nossa bobina.

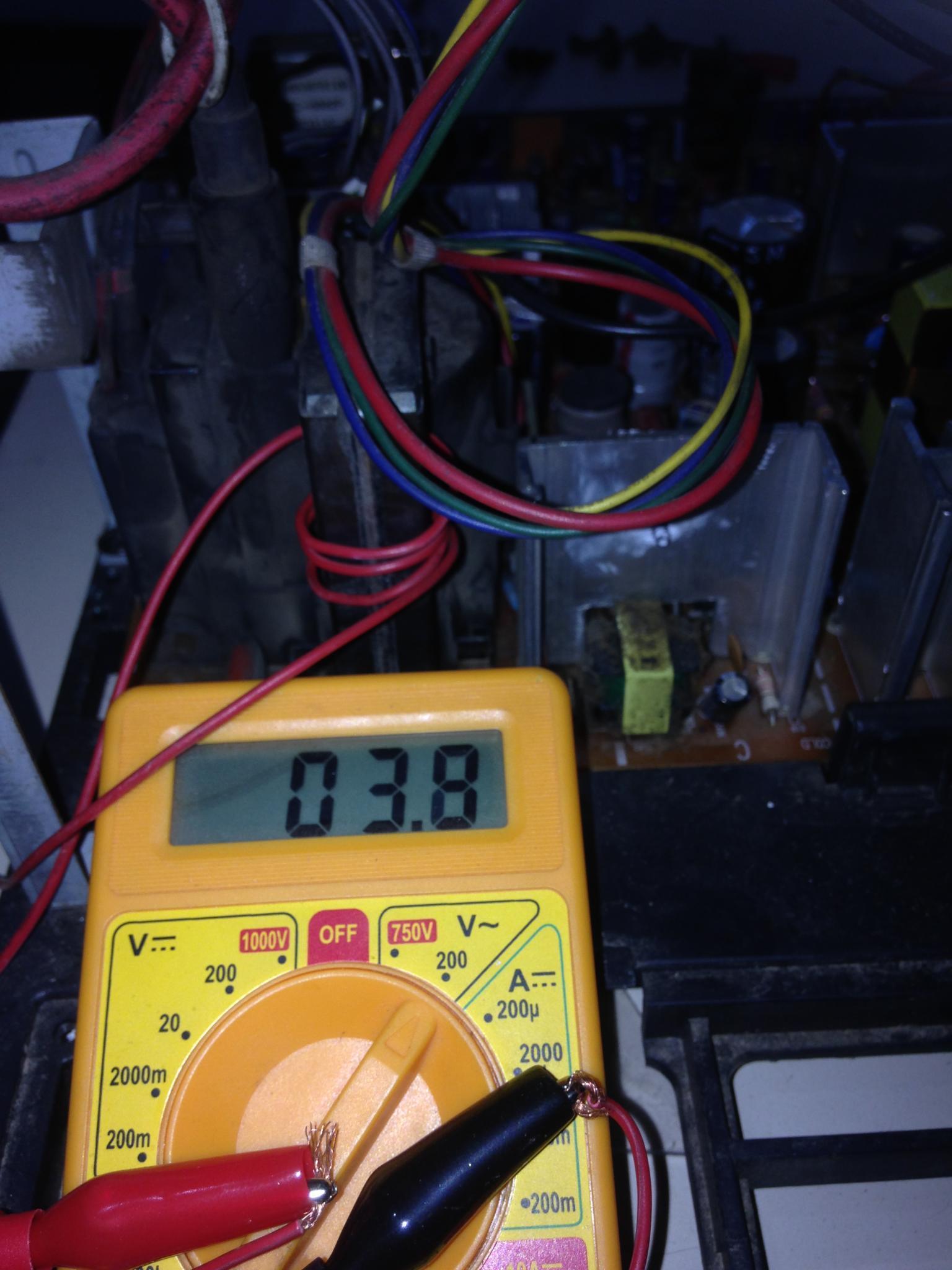

4/5 medições: fiz a primeira bobina com 3 voltas sobre o ferrite.

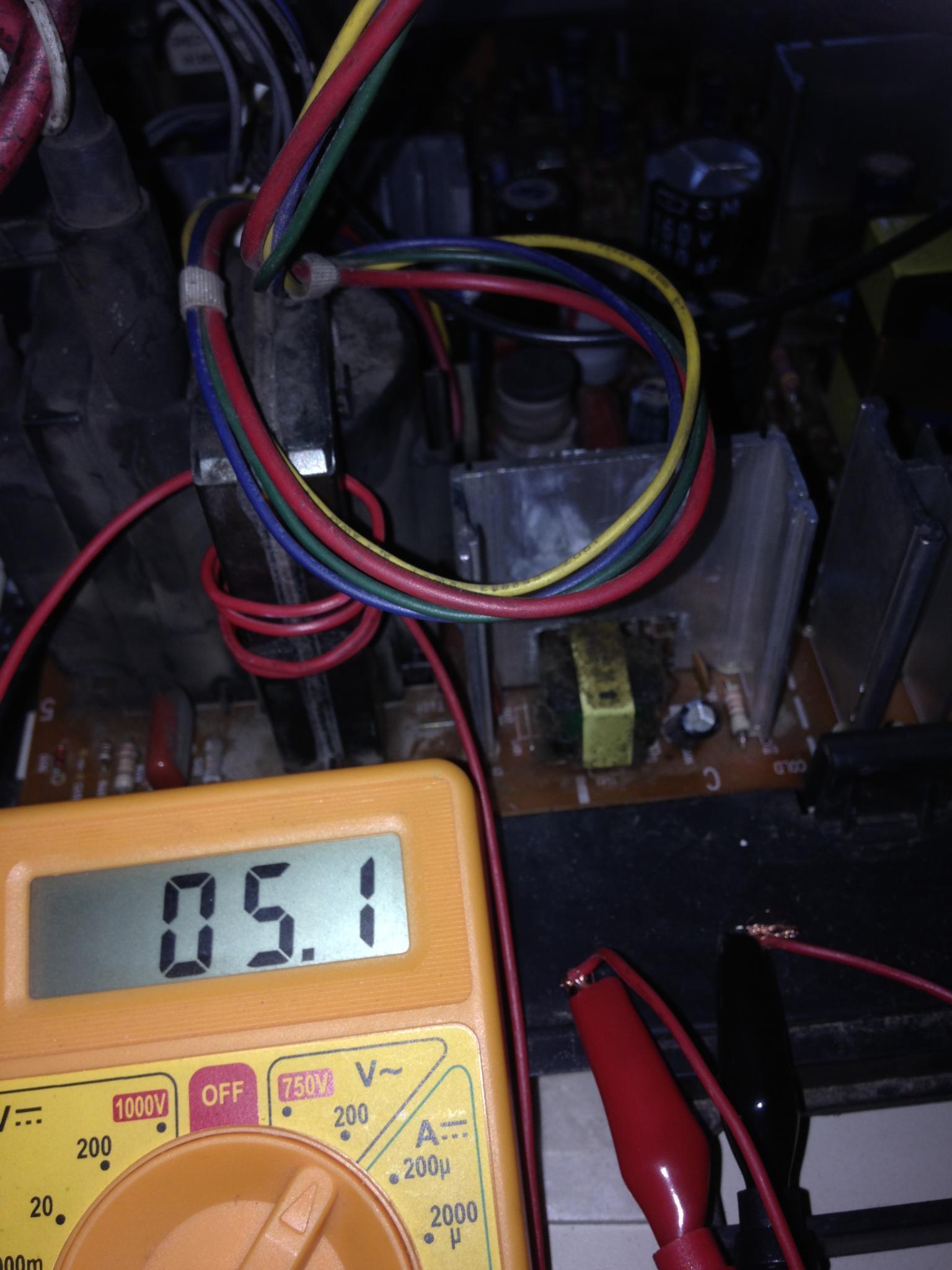

5/6 medições: bobina com 4 voltas no ferrite do fly.



Não é difícil fazer essa bobina, pois basta dar algumas voltas de fio no ferrite do fly e não apertar apertar muito/  isso não quebra nada, só precisa fazer com cuidado. Além disso as pontas que sobrar  dessa bobina tem que ficar do mesmo tamanho



O que fazer depois: Fazer como eu fiz. Usar duas pontas de prova com Jacarezinho para aferir a tensão depois de pronta. Se não tiver isso, pode enrolar as pontas, uma em cada ponteira do seu medidor/ lembrando que a escala para aferir essa tensão é a mesma que usou para medir o HEATER.



Primeiro afere a tensão com 3 voltas no ferrite e afere a tensão e informe para a gente,



em seguida faça com 4 voltas e afere... informa também.



Na pratica o que essa bobina faz é "substituir" a alimentação baixa e original que nasce dentro do fly por uma alternativa, porém com um nível AC maior.



com 4 voltas da pra ter mais que 5V. Só vamos usar esse valor de tensão para melhorar a performance do tubo, que segundo os colegas e eu, acreditamos que o mesmo "já não esta lá essas coisas".



Quando tivermos instalado essa bobina, deverá refazer todos os ajustes de cor, brilho e contraste, foco e screen. Talvez não todos, só se necessário. Deverá ficar ai seu gosto.



seguem as fotos.

lembrando que tem material sobre o assunto nos posts anteriores, pode consultar



adicionado 40 minutos depois

adicionado 42 minutos depois

adicionado 44 minutos depois

adicionado 46 minutos depois

adicionado 47 minutos depois

adicionado 52 minutos depois

[bruno1993]

@Marukosu A. Ok amigo, muito obrigado!



Mais por video passo a passo que eu te pedi eu entenderia 100x melhor! mais tudo bem vou tentar né !

[Luan Costha]

Bom eu não consegui achar arquivos em português somente em inglês e espanhol,mas já vi colega @Marukosu A. já explicou melhor então não é mais necessario.

Obs:Você tem que aprender inglês e espanhol também não é necessario,mas que algumas dicas,arquivos as vezes você não acha em português somente em outros idiomas como foi no caso o video que achei,e o datasheet que a maioria está tudo em inglês.

[bruno1993]

@LCN Vintage 1980 kkk sim eu sei luan eu sei 50% em inglês porque quando criança aprendi inglês na escólinha , e jogo VIDEOGAME PS2 desde os meus 14 anos estou com 26 então faz 12 anos que sou AMANTE por VIDEO GAME

[Luan Costha]

@bruno1993 Eu também não fiz cursos,aprendi pelo video games e musica e pelo cursos que vinha em vhs.

adicionado 0 minutos depois

No que eu falo aprendi inglês e espanhol assim.
