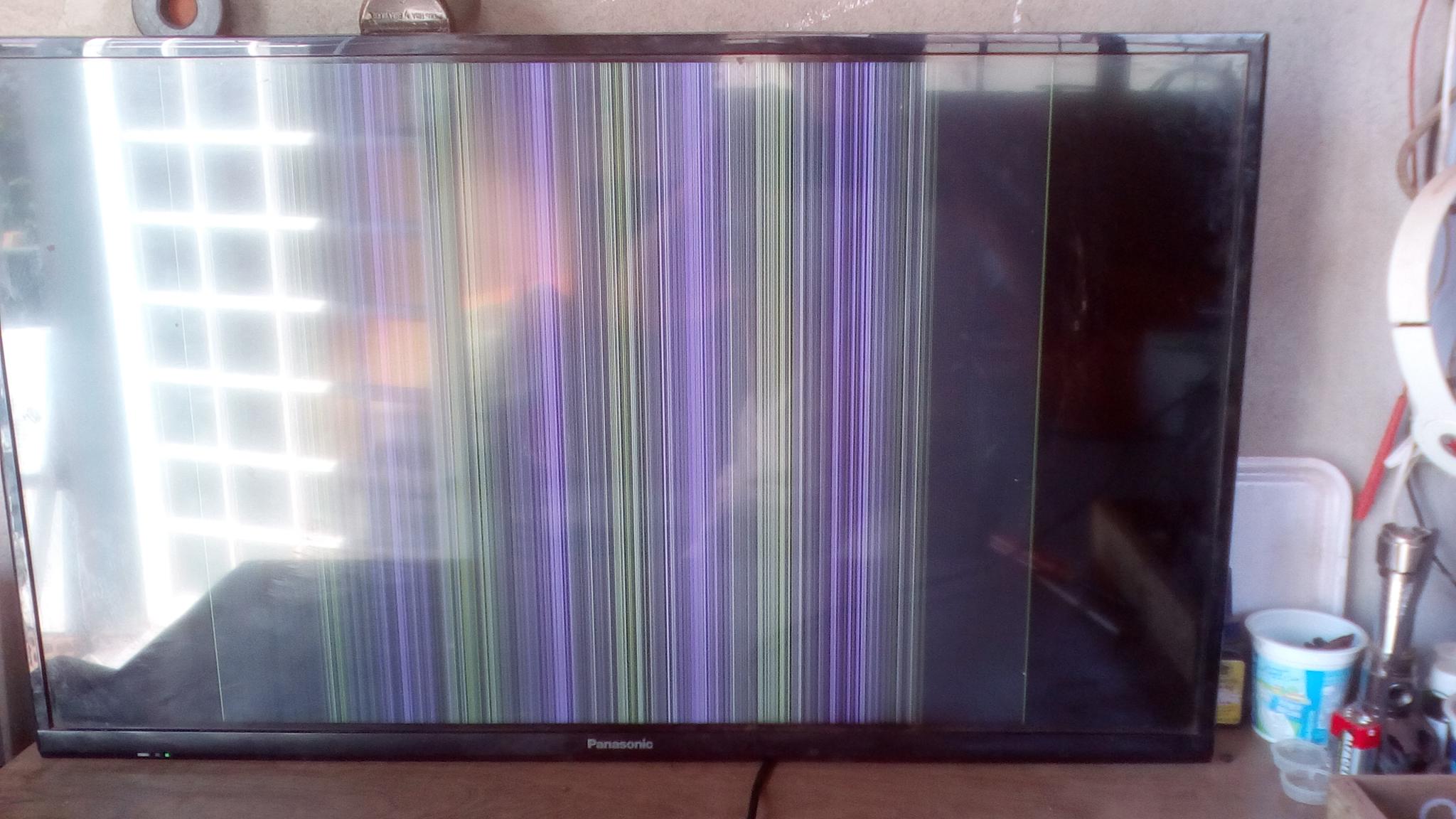

Panasonic TC-32A400--chassis-km25 com riscos (foto)

[Jose Emilio]

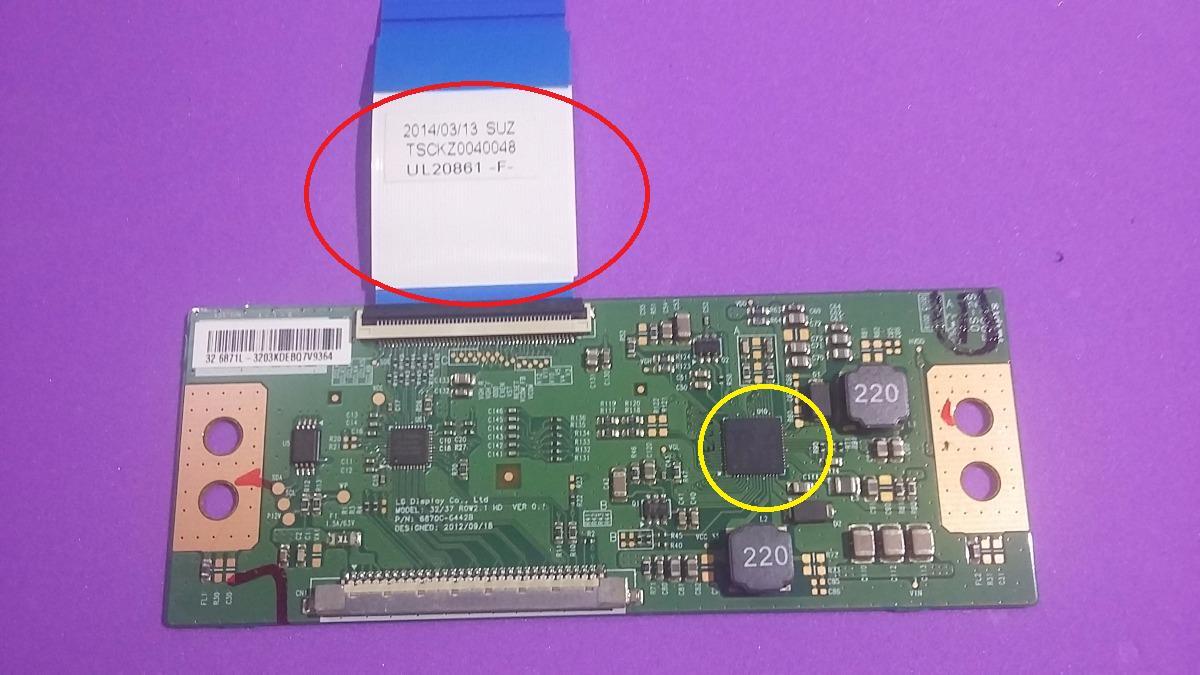

O IC da Tcon marcado em amarelo,  esquenta em 10 segundos a ponto de queimar o dedo e se retirar o flat que

vai para a placa do display,  aí para de esquentar.

As tensões presentes nesse flat que alimentam a tela caem menos da metade  com o flat conectado e se  desconectar, as tensões sobem.

Medí todos os capacitores smd da placa comprida ligada a tela e não tem nenhum em curto.

Tentei também isolar algumas trilhas com durex,  mas daí até as faixas somem e de nenhum modo aparece nem um pedaço de imagem.



Tô em dúvida:  Tcon ou display?



abs

[Luan Costha]

@Jose Emilio Esse ci apela na hora que liga  ou depois de um certo tempo? Se ele já apela na hora que liga  é a tcon mesmo,agora se aquece depois que o aparelho fica ligado pode se dizer que é o display.

[Jose Emilio]

LCN,



Na hora que liga, não da 3 seg e o bicho só falta pegar fogo.



mas  a minha dúvida,. . .  porque sem o flat do display ele não aquece?  só fica em temperatura ambiente.



abs

[Luan Costha]

@Jose Emilio Então seu problema está por ai na tcon mesmo,flat não aquece não,pelo menos nunca vi em nenhum aparelho.

[Jose Emilio]

LCN,



recapitulando,



Não é o flat que está aquecendo.  é aquele IC smd que  na foto fiz um circulo amarelo nele.

aquele cabo flat que marquei com um circulo vermelho,  liga a TCon no display,  aí fica assim:

display conectado >     IC aquece  e as tensões que vão ao display caem menos da metade

display desconectado  > IC  trabalha fria com as tensões aparentemente normais



A tensão de 12V que vem da PCI principal e que alimenta o IC que esquenta,   essa não baixa.



abs



[Ricardo S Ferreira]

@Jose Emilio o CI é  o AS 15g?

Pela foto não deu para ver.

Se tiveres prática de solda, o CI custa na volta de R$ 12,00 no mercado livre.

[Jose Emilio]

Ricardo,



não é o AS15G,  é o TPS6517S  e não achei no ML e nem no Aliexpress.



[Luan Costha]

@Jose Emilio Também não achei,vai ter que trocar a tcon,ou achar alguma outra tcon mesmo ruim que tenha o mesmo ci.

[Gusfla]

@Jose Emilio Conseguiu resolver esse problema da sua TV? Estou com o mesmo problema na minha TV, se sim, como resolveu? Apenas trocando a Tecom?

[Jose Emilio]

11 horas atrás, Gusfla disse:

@Jose Emilio Conseguiu resolver esse problema da sua TV? Estou com o mesmo problema na minha TV, se sim, como resolveu? Apenas trocando a Tecom?

 No meu caso era a TCon mesmo.  Troquei ela.
