Relógio digital com 7490

[Lucca Rodrigues]

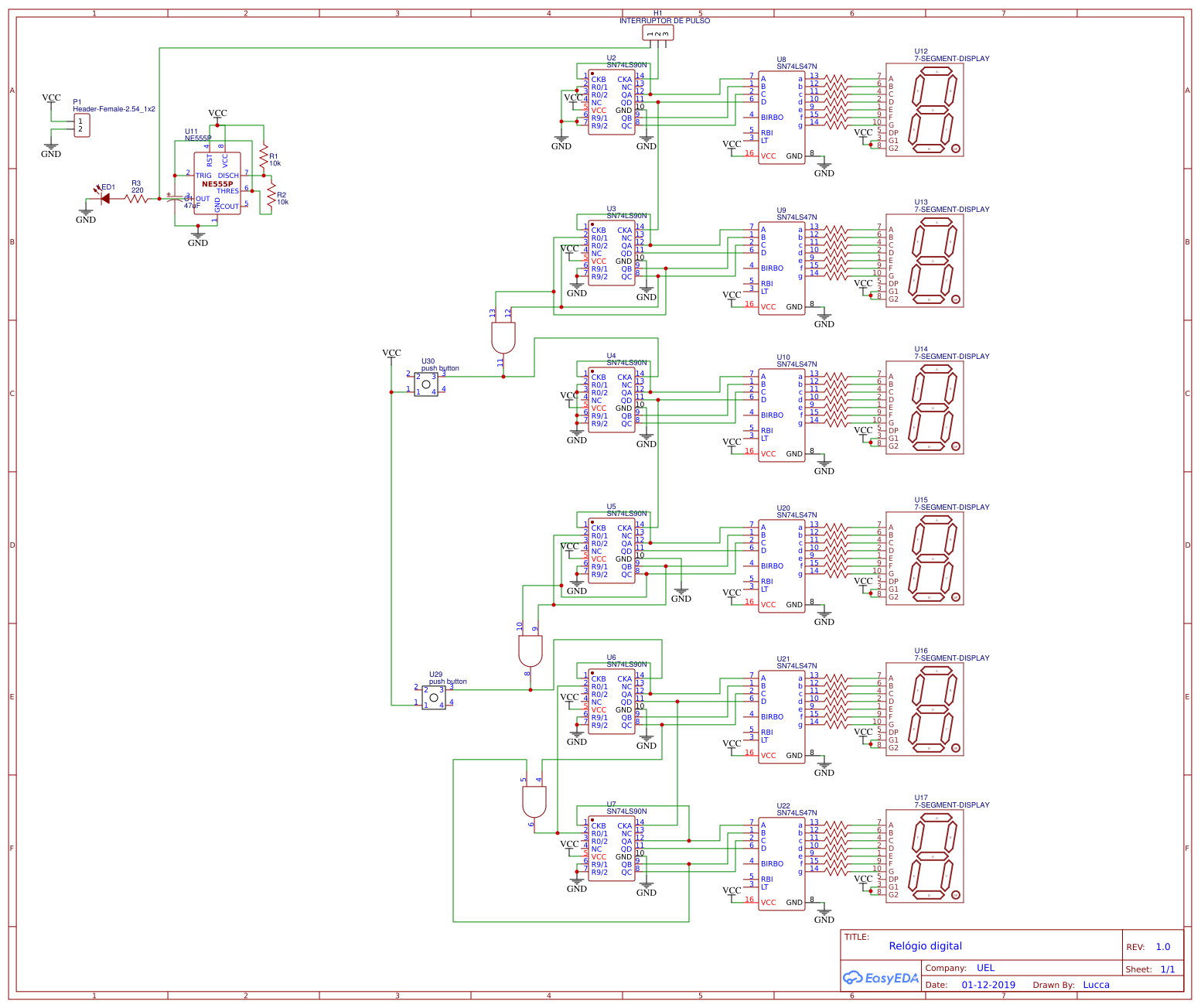

Olá, gostaria de tirar algumas dúvidas acerca do relógio digital abaixo:

Eu imagino que seja um relógio de 24h, certo? Caso não seja, poderiam me dar alguma explicação? Entendo que os displays dos segundos estão configurados para contar de 0~9 a unidade e de 0~5 a dezena, para os minutos é a mesma coisa, já para as horas é um pouco diferente, depois isso tudo é levado para decodificador 7447 e passado para o display.

Porque o clock usado é de aproximadamente 100Hz (cap. 1µF, Res1. 4.7K, Res2. 4.7K)? Não deveria ser de 1Hz? Acho que poderia ser um erro do autor.

[Renato.88]

Não consigo ver a imagem.

[Lucca Rodrigues]

@Renato.88 Por esse link é mais fácil de visualizar, mas acho que o erro mesmo é no clock, teria que ser de 1Hz, pois não faria sentido ser outro valor, vou recriar no proteus pra ter certeza, não fiz isso antes porque a versão gratuita não salva, uma pena ter que perder a montagem toda.

De qualquer forma, acho que seria melhor usar um cristal de relógio em si, fazendo um circuito com 4060 sai 1Hz certinho, já com o 555, o erro é bem maior.

[Renato.88]

É, o clock deve ser de 1Hz mesmo.

Em 02/12/2019 às 12:13, Lucca Rodrigues disse:

um cristal de relógio em si, fazendo um circuito com 4060 sai 1Hz certinho

Com o cristal de relógio que na maioria das vezes é de 32768Hz, vai sair 2Hz

A divisão do 4060 é de 16384.



Ali no seu esquema coloque diodo e resistor nas saídas das portas And, assim não vai dar curto quando tiver que acertar a hora.

[Lucca Rodrigues]

@Renato.88

3 horas atrás, Renato.88 disse:

Com o cristal de relógio que na maioria das vezes é de 32768Hz, vai sair 2Hz

A divisão do 4060 é de 16384.

Deve ser gambiarra, mas quando eu liguei o Q10 no Q5 no laboratório deu certo kk, eu achei que iria multiplicar 1024 por 32 e resultaria em divisão de 32768.

Vou usar um 4013 na saída de 2Hz então.

[Renato.88]

1 hora atrás, Lucca Rodrigues disse:

Deve ser gambiarra, mas quando eu liguei o Q10 no Q5 no laboratório deu certo kk, eu achei que iria multiplicar 1024 por 32 e resultaria em divisão de 32768.

Deu um curto nas saídas.



1 hora atrás, Lucca Rodrigues disse:

Vou usar um 4013 na saída de 2Hz então.

Correto.

Ainda pode aproveitar os 2Hz pra acertar a hora, apertando um botão os contadores dão passos de 2Hz até chegar no número desejado.
