Colocar Decodificador no Gradiente MS-M320

[merf_tj]

Prezados aqui estou novamente insistindo com meu Gradiente MS-M320.

Bem gostaria de fazer uma adaptação e colocar nele o decodificador de mp3 com pendrive que adquiri recentemente...

Quero aproveitar apenas a parte de amplificação do Gradiente MS-M320 ligando o decodificador direto para usar apenas o amplificador e fazer todos os controle pelo decodificador...

Alguém poderia me ajudar?

[Airtonarl]

11 horas atrás, merf_tj disse:

Alguém poderia me ajudar?

qual sua duvida?



alimentação? ... entrada de sinais?... adaptação do decodificador no chassi do aparelho?...



independente da duvida, tenha em mãos o esquema...



Gradiente-MS-M320.pdf

[merf_tj]

20 minutos atrás, Airtonarl disse:

qual sua duvida?



alimentação? ... entrada de sinais?... adaptação do decodificador no chassi do aparelho?...



independente da duvida, tenha em mãos o esquema...



Gradiente-MS-M320.pdf 577 kB · 0 downloads

Bem eu quero montar o decodificador nele... se eu for usar apenas a parte do amplificador onde tenho que conectar as saidas do decodificador?

[Airtonarl]

14 horas atrás, merf_tj disse:

 ligando o decodificador direto para usar apenas o amplificador

neste caso voce não vai mais usar a função CD ,TAPE, TUNER do seu aparelho... certo ?



14 horas atrás, merf_tj disse:

e fazer todos os controle pelo decodificador.

nem mesmo vai querer que o botão de volume ou a função "mute" do aparelho interfira no volume do decodificador...certo?



se as perguntas acima estiverem de acordo:

voce ira soldar os fios dos dois canais, nos dois pontos que marquei. o GND voce pode soldar em qualquer ponto GND da placa (no esquema, o GND é a linha mais escura)...



voce terá que remover os resistores R110 e R210 (1k), R115 e R215 (10K) e deixar o conector CN3 desconectado...

[merf_tj]

Era isso mesmo que eu imaginava... vou tentar...

O objetivo é que tentei colocar ele na função TAPE, mas ficou com um ruído e zumbido de fundo.

Com o decodificador desligado tem um ruído baixo, esse ruído aumenta e acrescenta o zumbido quando ligo o decodificador.

Na função CD tem o um ruído mais bem baixinho, bem menor que o da função TAPE sem o decodificador.

O que poderia ser?







[Airtonarl]

da maneira que voce fez, creio que terá que colocar na função certa (CD,TAPE ou TUNER) para poder liberar o audio do decodificador...  e o botão de volume do aparelho tambem irá interferir (baixar / aumentar) no volume do decodificador...



outra coisa que percebi, é que voce usou o pino "5" e o pino "11" do IC2... sendo que o certo seria o pino "5" e o pino "14".

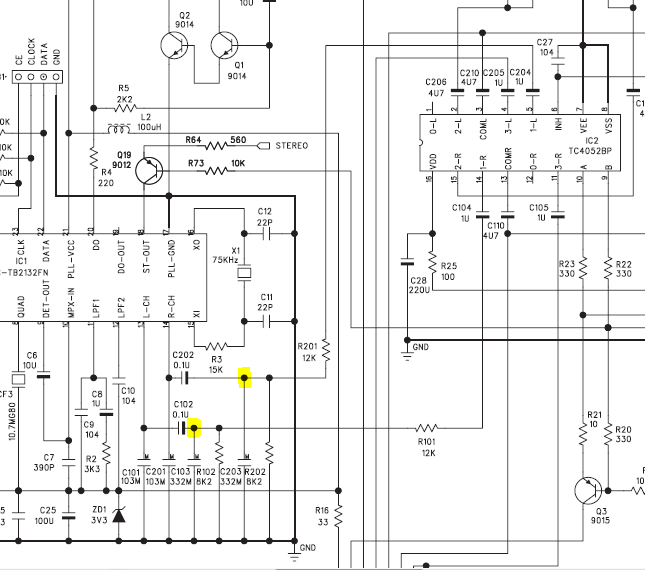

se quiser manter esta configuração, refaça as trilhas que voce isolou(partiu), e solde os fios no ponto da imagem abaixo... retire os capacitores C102 E C202 (0.1uf)...



lembrando que esta entrada que voce escolheu( pino"5" e "14" do IC2), é referente a radio (TUNER) e não ao CD...

[merf_tj]

foi um engano na hora de desenhar editei a imagem que postei antes, esta no pino 4 e pino 11 do IC2 (TC4052)... ruido continua...

alguma sugestão antes de testar ligando direto no amplificador como sugerido para ver se o ruido permanece?

[Airtonarl]

Faça o que mencionei na mensagem anterior, ou seja, ligar na entrada referente a rádio... solde os fios onde marquei e retire os capacitores C102 e C202 para isolar a trilha...



Lembre de colocar na função tuner(rádio) quando for testar... e

Não esqueça de soldar o GND também...



O ruído pode ter vários motivos...

Um deles  é a falta de um resistor ligando a entrada de sinal ao GND. Por isso pedi pra você soldar em um ponto mais afastado do IC2, este aterramento será feito por R102 e R202 (8k2)...

O ruído também pode ocorrer por conta da fonte que está alimentando o decodificador. se está alimentando com uma fonte separada, una o GND desta fonte ao GND do aparelho.

Outra coisa que costuma causar ruído é cooler (fan)...



[merf_tj]

vou tentar... não tem cooler (fan) pode ser também a saída do decodificador?

[Airtonarl]

39 minutos atrás, merf_tj disse:

pode ser também a saída do decodificador?

duvido muito..

pelo menos os que eu uso não tem ruido

mas da maneira que pedi pra voce fazer, acredito que este ruido vai desaparecer...

[merf_tj]

3 horas atrás, Airtonarl disse:

duvido muito..

pelo menos os que eu uso não tem ruido

mas da maneira que pedi pra voce fazer, acredito que este ruido vai desaparecer...

Beleza... melhorou muito... vai ficar assim... agora me ajuda no seguinte:

1) Quando ligo o radio na tomada ele inicia entao no modo radio, mas o volume bem baixo... depois que desligo e permanece na tomada beleza volta, mas se tirar da tomada inicia bem baixo mesmo... isso é algum defeito ou é dele mesmo?

2) Queria alimentar o decodificador com o proprio circuito do radio. E quando apaertar para ligar ele ligar o decodificador tb. Tem como?



[Airtonarl]

11 horas atrás, merf_tj disse:

isso é algum defeito ou é dele mesmo?

Se quando está baixo e você aumenta no botao ele aumenta normal, é uma função dele mesmo. por este motivo te aconselhei a ligar as saída direto na entrada do amplificador, assim o volume do som não iria interferir no decodificador...



11 horas atrás, merf_tj disse:

Quando ligo o radio na tomada ele inicia entao no modo radio

Se você tivesse usado a entrada do CD ou do TAPE, toda vez que ligasse o som, teria que mudar a função...



11 horas atrás, merf_tj disse:

Queria alimentar o decodificador com o proprio circuito do radio.

Você tem duas opções para isso:

1° - Alimentar o decodificador com a própria fonte do aparelho...



2°- Ligar a fonte que alimenta o decodificador na mesma tomada do aparelho( adaptando para que a fonte fique dentro do aparelho)...

[merf_tj]

9 horas atrás, Airtonarl disse:

Se quando está baixo e você aumenta no botao ele aumenta normal, é uma função dele mesmo. por este motivo te aconselhei a ligar as saída direto na entrada do amplificador, assim o volume do som não iria interferir no decodificador...



Se você tivesse usado a entrada do CD ou do TAPE, toda vez que ligasse o som, teria que mudar a função...



Você tem duas opções para isso:

1° - Alimentar o decodificador com a própria fonte do aparelho...



2°- Ligar a fonte que alimenta o decodificador na mesma tomada do aparelho( adaptando para que a fonte fique dentro do aparelho)...



Onde eu poderia ligar ele para aproveitar a fonte do próprio rádio e o botão power?

[Airtonarl]

1 hora atrás, merf_tj disse:

Onde eu poderia ligar ele para aproveitar a fonte do próprio rádio e o botão power?

acredito que voce esteja alimentando ele com 12 v ... se eu estiver certo, com certeza ele terá um regulador após a entrada...

apesar de ter um regulador, não é bom alimenta-lo com algo muito acima de 12 v, pois o regulador(SMD) iria esquentar, algo como 13 v seria o limite...



tendo um regulador, voce tambem não conseguirá alimenta-lo com menos de 8 v...



verifique qual a tensão neste ponto que marquei abaixo(terminal positivo do capacitor grande da fonte), não ultrapassando os 13 v, pode ligar o positivo do decodificador nele...

o GND do decodificador no GND do aparelho...

[merf_tj]

13 horas atrás, Airtonarl disse:



ok vou verificar... outra coisa, se eu manter ele na função TUNER ou ligar direto no amplificador, de todo jeito vou ter que ligar o aparelho no botão POWER? Ou assim que colocar na tomada ja vai funcionar tudo? Caso tenha que acionar o botão POWER servir para o funcionamento do amplificador, teria como ele ligar o decodificador também?

[Airtonarl]

3 horas atrás, merf_tj disse:

Ou assim que colocar na tomada ja vai funcionar tudo?

Terá que ver se esta tensão que pedi para você conferir, está presente ou não no momento em que o aparelho se encontrar em stand by...



se estiver, o decodificador irá ligar com o aparelho em stand by.



caso contrário, ligará tudo ao mesmo tempo.



[merf_tj]

Amigo deixa eu te falar o que fiz...

Liguei direto no amplificador como você indicou, retirei o R110, R210, R115 e R215.

Coloquei a alimentação do decodificador no positivo e negativo do C63.

O decodificador liga assim que conecto o aparelho na energia.

Mas também ao liga da um zumbido e depois por uns instante o audio liga e desliga em seguida e fica mudo.



[Airtonarl]

voce dexou o CN3(cabo que vai para o CD) desconectado?



Em 15/01/2020 às 14:44, Airtonarl disse:

voce terá que remover os resistores R110 e R210 (1k), R115 e R215 (10K) e deixar o conector CN3 desconectado...



[merf_tj]

3 horas atrás, Airtonarl disse:

voce dexou o CN3(cabo que vai para o CD) desconectado?





Sim... Assim que coloco na tomada o decodificador liga faz um zumbido alto e começa a tocar, mas fica mudo em seguida como se cortasse o amplificador...

[Airtonarl]

e com o cabo CN3 conectado o que acontece?



qual a tensão no capacitor C63 ?

[merf_tj]

16 horas atrás, Airtonarl disse:

e com o cabo CN3 conectado o que acontece?



qual a tensão no capacitor C63 ?

tensão 12.6V... com o CN# conectador fica a mesma coisa...

[Airtonarl]

Não era para isso estar acontecendo...

Faça o seguinte:

No momento em que cortar o áudio, coloque a ponta do dedo nos pontos que você soldou os fios do sinal de áudio e verifique se faz algum barulho nas caixas de som (para ter certeza que é o som que está cortando o áudio e não o decodificador).

Se fizer barulho nas caixas, o problema está no decodificador...



Se não fazer barulho:

Coloque todos os componente removidos(resistores), com cuidado para não troca-los. E veja se resolve...

Se não resolver, retire os fios do áudio que você soldou e também os fios que alimenta o decodificador.

Neste momento, o som deve ficar como estava antes..

Se o problema continuar, você deve ter desligado alguma coisa ou deixou alguma solda dando curto na placa... Reveja a solda no C63, é ele que alimenta todo o circuito. Veja no esquema, todos os componentes que a trilha do pino positivo deste capacitor deve está ligado... Pode ser que alguma esteja interompida..



[merf_tj]

Meu querido fiz o seguinte:

Recoloquei o R110, R210, R115 e R215. Para usar novamente na função RADIO.

A alimentação do decodificador ficou Vcc+ e GND nos pinos 1 e 4, respectivamente, do conector CN7.

Percebi que os 12V estão presentes apenas quando liga o aparelho e não em stand-by.

Então quando conecto o aparelho na energia ele fica em stand-by e quando o ligo no botão POWER vai para a função RADIO e o decodificador liga também.

Embora ficou com um baixo ruído de fundo vai atender as necessidades por enquanto, gostaria muito de agradecer a ajuda que foi essencial para o êxito e conclusão do projeto.



[Airtonarl]

fico feliz por der dado certo!!!



4 horas atrás, merf_tj disse:

Embora ficou com um baixo ruído de fundo

se esse ruido chegar a ser um incômodo, voce pode tentar alterar R102 e R202 para menos... tipo 2k2 ou 4k7 e ver se resolve...



até a proxima...
