PIC Problemas a programar pic16f876a

[Ivalci Viana]

Estou usando o mplab e o processo ocorre normalmente sem nenhum erro, (codigo testado em emulador e revisado, fiuses etc..)  mas quanto vou testar na protoboard nada acontece! A alimentação esta correta tudo beleza. Ja testei a forma de onda com ociloscopio digital no mrlclear durante a travavam e ele fornece uma onda quadrada de +15vdc conforme o pic necessita para entrar em modo programador, mas na hora de testar na protoboard nada acontece! (Caso ja tenha acontecido com voce  e nao seja defeito no aparelho e puder me ajudar fico agradecido)

adicionado 2 minutos depois

agora, Ivalci Viana disse:

Estou usando o mplab e o processo ocorre normalmente sem nenhum erro, (codigo testado em emulador e revisado, fiuses etc..)  mas quanto vou testar na protoboard nada acontece! A alimentação esta correta tudo beleza. Ja testei a forma de onda com ociloscopio digital no mrlclear durante a travavam e ele fornece uma onda quadrada de +15vdc conforme o pic necessita para entrar em modo programador, mas na hora de testar na protoboard nada acontece! (Caso ja tenha acontecido com voce  e nao seja defeito no aparelho e puder me ajudar fico agradecido)

Sou novo na area, e o gravador e o pickit3 compilador microc.

  Achava que o defeito era o pick ate testar  a forma de onda do mrclear. Mey Windows e 10

Detalhe, quando tiro o terra do meu circuito as leds do circuito acendem sozinhas. Isso pode ser alguma fulga na protoboarb?

[Ricardov]

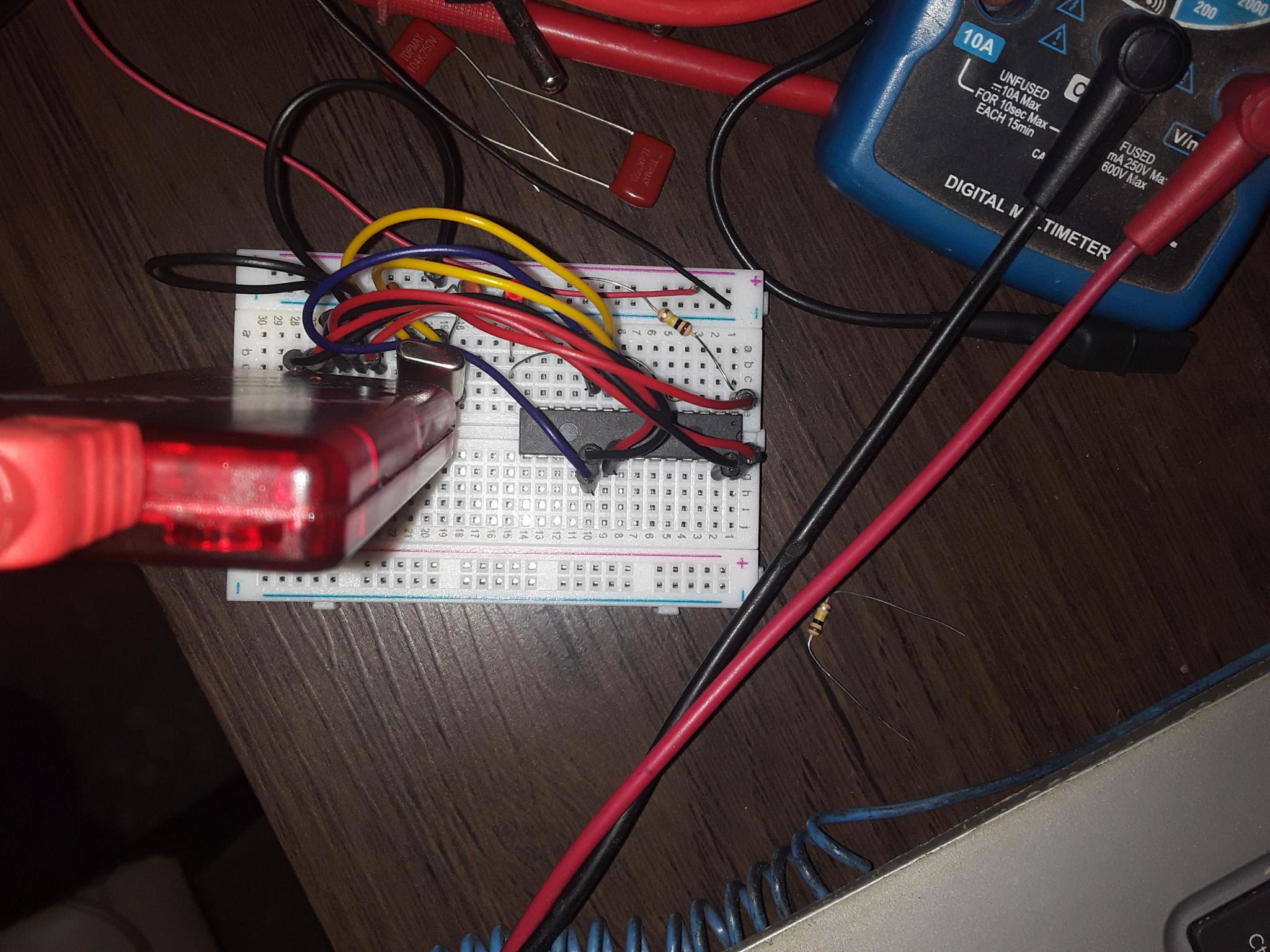

Poste o circuito e fotos da montagem.

[Ivalci Viana]

Ai na proto, vou desenhar o esquema e mandar

adicionado 7 minutos depois

10 minutos atrás, Ivalci Viana disse:

Ai na proto, vou desenhar o esquema e mandar





adicionado 8 minutos depois

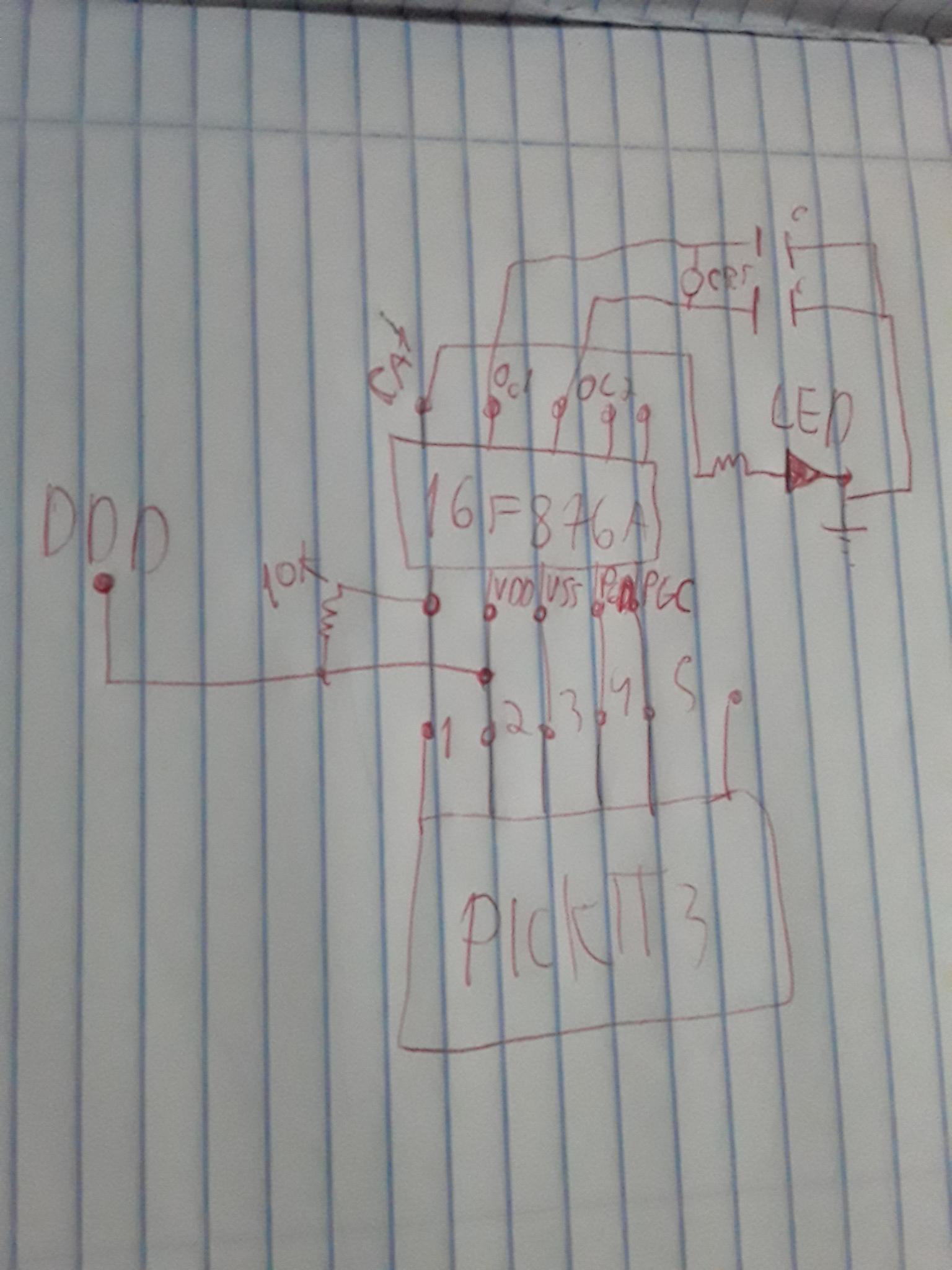

E somente um pisca led para testar o circuito, esqueci de desenhar o cristal e os capacitores. Se quiserem mando foto dos fiuses e do codigo

[.if]

Na sua 1ª imagem (que vale + que 1000 palavras) tá faltando o reset no pino 1

10k e 100nF tá bond+

puts ... o ci tá 'invertido' pra mim. Mas valeu 999 palavras... Mas mesmo assim, coloque o capacitor. E pra rodar remova o programador...e coloque o cristal + perto dos pinos...

[Bisão1976]

Como mencionou a colega ai acima coloque o cristal mais próximo do chip e outra coisa dê uma verificada nos fuses, pois mesmo compilando isso não quer dizer que o código tá 100 % e que irá funcionar. MCLR OFF e por ai vai ..
