Saudações, pessoal.

Estou fazendo manutenção em um receptor de FM (Maxsom STM-300) onde ele não sintoniza nenhuma FM, fica somente o chiado. Esse chiado as vezes parece mais com um ruído branco. Já troquei o CI CA3089E e o filtro cerâmico de 4.7MHz. Estou testando todos os capacitores cerâmicos do setor de sintonia removendo-os e substituindo temporariamente por outros de valor idêntico ou semelhante, mas sem sucesso. Tenho um farejador de RF passivo que detecta RF em um transistor próximo a primeira ou segunda bobina de FI, mas como sou hobbysta estou limitado a isso. Os transistores também foram testados mas nenhum aberto ou em curto. Alguém pode me dar uma orientação?

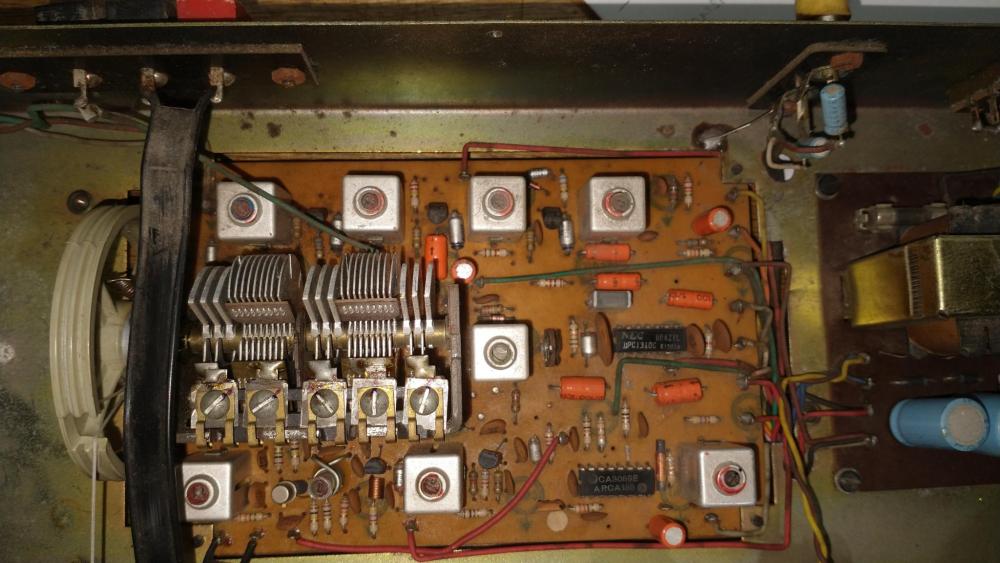

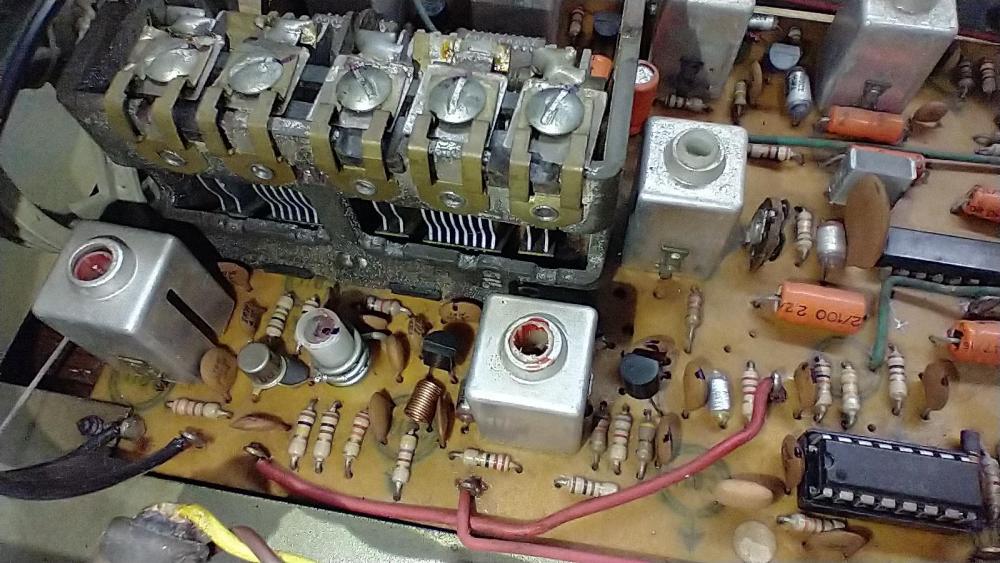

Tem uma espécie de  "transistor" metalico de 4 pernas onde uma está ligado a uma derivação da bobina. Os transistores seguintes são um PE210E e um BF255, respectivamente.


  • Curtir 1
Postado

A frequência dele por algum motivo pode estar fora da faixa de FM.

Ou então o problema está na parte de FI, veja se não tem nenhuma bobina com problema nesse estágio. Se elas estiverem desreguladas também não funciona.

  • Curtir 1
Postado

Obrigado Renato. Depois que eu fiz esta postagem segui mexendo no aparelho. Ele voltou a funcionar depois que eu troquei o transistor PE210E, que deve ser o oscilador. Eu o substitui pelo BF254B.
Eu tinha testado este transistor, mas ele deve ter fuga já que não estava em curto nem aberto. Tenho apenas um multímetro e não detectei defeito nele.

  • Curtir 1
Postado
45 minutos atrás, Rafael.R disse:

Eu tinha testado este transistor, mas ele deve ter fuga já que não estava em curto nem aberto. Tenho apenas um multímetro e não detectei defeito nele.

Uma dica pra quando for testar transistor nesses casos.

Teste duas vezes, uma na escala do diodo e outra na escala de resistência, a de 2 ou 20M, se tiver fuga ela aparece lá.

Teste medindo tensões com o aparelho ligado as vezes também ajuda, mas aí precisa do esquema ou ter um conhecimento prévio sobre o circuito que está lhe dando.

Postado

Acredito então que eu tenha me confundido. Na escala de resistência não acusava nada, só na escala de diodos que mostrava transistor bom. Mesmo mostrando transistor bom eu resolvi trocar.

Postado
10 horas atrás, Rafael.R disse:

Acredito então que eu tenha me confundido. Na escala de resistência não acusava nada, só na escala de diodos que mostrava transistor bom. Mesmo mostrando transistor bom eu resolvi trocar.

Penso eu que Nem todo multímetro aceita medir semicondutor na escala de resistências.

Esses testes de fuga se fazem com precisão somente nos multímetros Analógicos.

  • Curtir 1
