Monofásico 220v e disjuntor, como ligar corretamente estes aparelhos?

[Blumer Celta]

Recentemente adquirimos 2 aparelhos (um forno e uma masseira)

Mas o manual do forno indica o disjuntor correto, mas no cabo dele fala "MONOFÁSICO 220v"...

Então me surgiu a seguinte dúvida:

220V não deveriam ser duas fases? dois fios positivos de 110V?

Como devo ligar isso se fala monofásico?

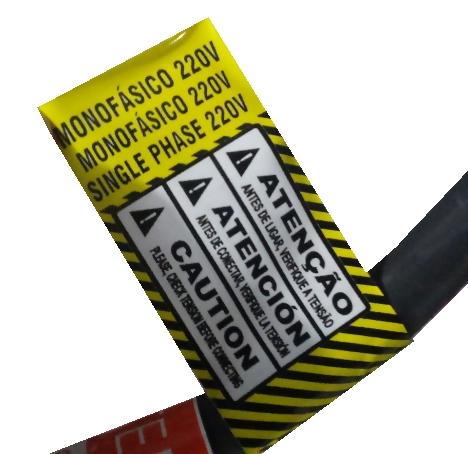

(vide imagem com a etiqueta do forno)

O cabo do forno consta de 3 cores de fios (Marrom, Azul e Verde)



O segundo aparelho é uma masseira, minha dúvida com relação a esta, é quanto ao disjuntor que devo utilizar...

ela também é 220v, mas o manual dela não fala nada de disjuntor...

Na área de instalação só fala sobre a potência da máquina (vide outra foto)

Que disjuntor poderiam me indicar?



Muito obrigado.

[.if]

Monofásico no caso se refere do plug pra dentro da máquina e não de sua rede. Portanto

3 horas atrás, Blumer Celta disse:

220V não deveriam ser duas fases? dois fios positivos de 110V?

o motor num tá nem aí com isso desde que cheguem 220 nele.



3 horas atrás, Blumer Celta disse:

O cabo do forno consta de 3 cores de fios (Marrom, Azul e Verde)

Verde por padrão é terra: conectado na carcaça do sistema. Consulte seu manual.



Há regiões onde o 220 é monofásico mesmo. Mas por segurança coloque um disjuntor em cada fio (o terra verde não precisa) ou disjuntor duplo bifásico.

[Renato.88]

8 horas atrás, Blumer Celta disse:

220V não deveriam ser duas fases?

Depende do lugar onde você mora.

Se onde você mora também existe a tensão de 110V aí o 220V tem duas fases, nesse caso deve usar um disjuntor bipolar.



Por outro lado se aí só existe o 220V aí se usa o disjuntor monopolar somente na fase, o neutro passa direto.



Divide a potência pela tensão e você encontra a corrente, aí pode dimensionar o disjuntor.

No caso desse da foto:

520W

220V

520÷220=2,36

2,36A

A corrente é pouca então não compensa fazer tomada exclusiva, pode usar em uma tomada comum com fio 2,5mm² e disjuntor de 20A que não tem problema.

O forno creio que tenha uma corrente maior.



E por último...

8 horas atrás, Blumer Celta disse:

dois fios positivos de 110V?

É corrente alternada, não existe isso de fios positivos ou negativos. Esses termos usamos pra corrente continua onde eles são fixos.

Pra corrente alternada usamos os termos fase e neutro.

Onde o neutro é nada mais que o center tap de um trafo que fica aterrado, independente da tensão que se tenha entre fase e neutro.



Para as máquinas e aparelhos elétricos/eletrônicos só importa a tensão que chega entre os fios, tanto faz se veio de duas fases ou de uma fase e um neutro.

[Blumer Celta]

Valeu pessoal, muito obrigado pelas dicas. entendi perfeitamente.

[Thiago Miotto]

Na minha região a energia é 220v (fase 220 e neutro)

Mas esses dias encontrei uma máquina, que funcionava normalmente ligando a fase num pino e derrubava os disjuntores invertendo os pinos. Talvez essa maquina tenha alguma ligação do tipo.

[Blumer Celta]

Valeu pela dica... aqui onde moro tem 110 também, então terei que ligar duas fases de 110 cada no forno.

[Renato.88]

2 horas atrás, Thiago Miotto disse:

Na minha região a energia é 220v (fase 220 e neutro)

Mas esses dias encontrei uma máquina, que funcionava normalmente ligando a fase num pino e derrubava os disjuntores invertendo os pinos. Talvez essa maquina tenha alguma ligação do tipo.

Ou talvez um dos pinos esteja em contato com a carcaça/terra.

Já aconteceu aqui com a máquina de lavar.

1 hora atrás, Blumer Celta disse:

Valeu pela dica... aqui onde moro tem 110 também, então terei que ligar duas fases de 110 cada no forno.

Exatamente.



Para o outro aparelho que você tirou a foto, percebi que é bivolt. Nesse caso compensa mais mudar a chave e ligar em 110V mesmo.

[.if]

8 horas atrás, Renato.88 disse:

Nesse caso compensa mais mudar a chave e ligar em 110V mesmo.

Talvez não. 220 ele faz uma rede só além de poder usar fio mais fino.

Em 28/02/2021 às 03:44, Blumer Celta disse:

2 aparelhos (um forno e uma masseira)



Não tomei café direito.. fome... me dá um pão quentinho aí!



[Thiago Miotto]

9 horas atrás, Renato.88 disse:

Ou talvez um dos pinos esteja em contato com a carcaça/terra.



Eu cheguei a pensar nisso. De fato o terra aqui é ligado no neutro e se ocorrer isso que você fala, geraria um curto de um lado e do outro daria choque nas pessoas. Mas Eu testei c/ multímetro e não passava contato. Até cogitei depois de devolver o equipamento, que ocorreria isto c/ a dilatação do calor c/ a resistência ligada, mas aí não tinha mais o equipamento para confirmar a teoria.
