Circuito simples para alimentar e proteger modulo bluetooth do Wii via USB no PC

[Pico]

Quero ligar o módulo Bluetooth do Wii no PC para ligar o controle Wiimote no emulador. Vi num fórum que é bastante simples e direto.

Precisa só ligar o USB (negativo, data+ e data-) e alimentar a placa com 3.3V.



Minha duvida é como usar um regulador de tensão para aproveitar o 5V do USB e alimentar o módulo e também proteger caso ocorra curto.



O regulador achei o LM1117T de 3.3V. Precisa de algo mais? capacitores?

Achei circuito com capacitor de 10uF, 100uF e outro de 1000uF, quais uso?

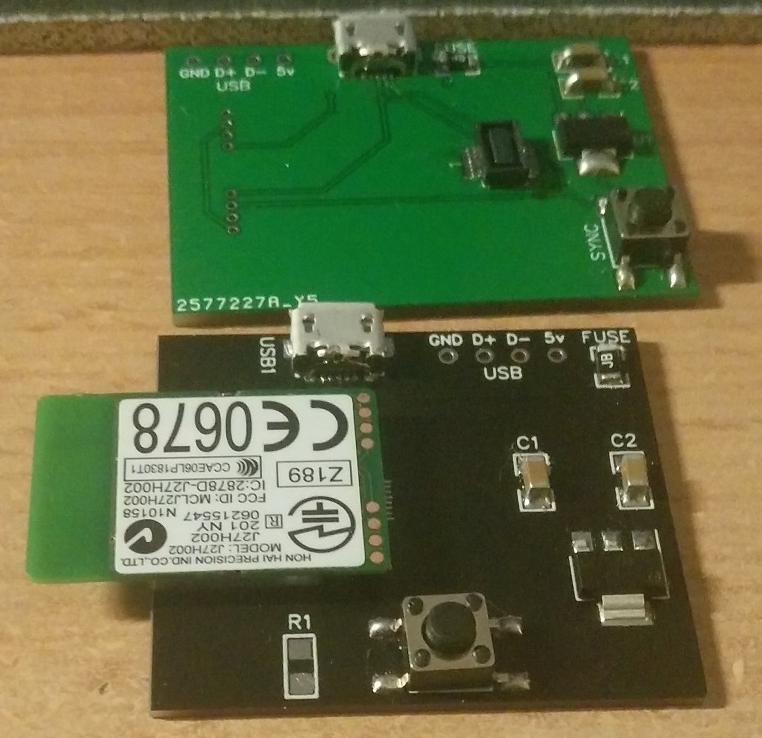

Esse é um exemplo de placa que uma pessoa fez e está vendendo:





E como faria para proteger o PC em caso de problema no módulo? Tipo curto ou algo assim?











[Sérgio Lembo]

A saída de USB do PC já possui limitação de corrente. Pode montar seu circuito sem essa preocupação.

Sobre os capacitores: o de entrada é opcional. Quanto ao de saída qualquer valor a partir de 100nF resolve.

[.if]

Pela cara das placas o cara colocou um fusível de 0.1 a 0.5A e capacitores de 10uF como seu esquema.
