Toca fitas do Miami IV da Bosch sem áudio

[Visitante]

Boa noite, pessoal!

Há vários anos entro nesse site awesome, e finalmente chega a hora de criar uma conta.



Voltando ao assunto: Comecei a usar o carro do meu vô, já que está muito parado e ele não pode mais dirigir. Então, tirei o rádio, consertei o FM que não funcionava e vou trocar as luzes do painel queimadas para colocar led.



Mas o toca fitas não está reproduzindo, já limpei aquele cabeçote, ressoldei vários pontos da placa de novo e não vejo nenhum defeito visual. Testei os transistores também...



Alguém sabe qual setor da placa do cassete, ou qual componente pode ser?



Eu até consegui o esquema, mas não consigo ler nada (vou deixar anexado), e se quiser fotos eu posso enviar.

BOSCH_MIAMI IV.pdf

[BCP]

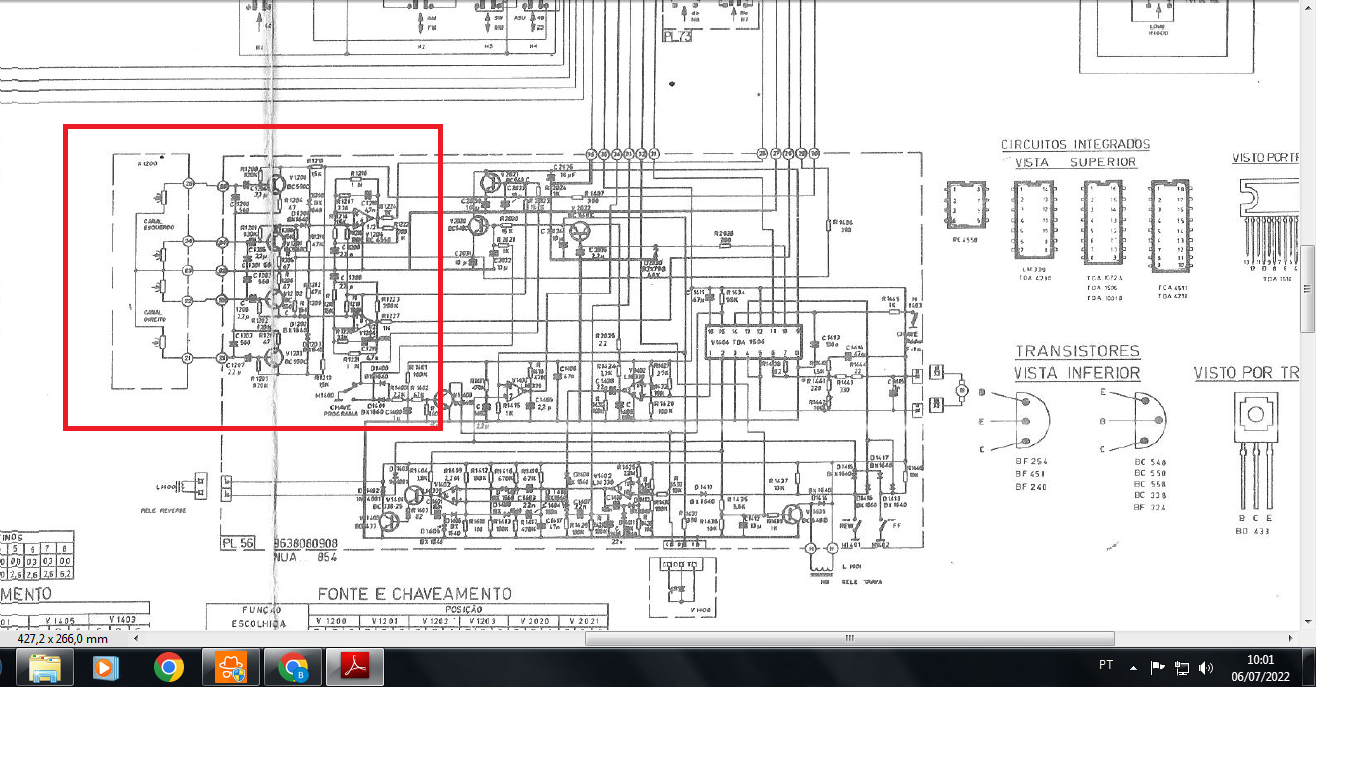

@Orion Dust A área do amplificador da cabeça é esse destacado em vermelho na figura  abaixo.





Esse circuito é muito difícil de apresentar problemas.

Faça uma verificação nos fios de ligações do cabeçote e se o mecanismo esta tudo funcionando normal.

[Visitante]

@BCP vou checar então e depois digo o que encontrei, obrigado.

[Visitante]

Eu estava bem ocupado mas chequei tudo, aparentemente não tem nenhum problema nos componentes.

No meu achismo, acredito que possa ser o CI.



Olhei o esquema e fiz os testes no (RC4558PS ou V1204), com 14,4V na alimentação:

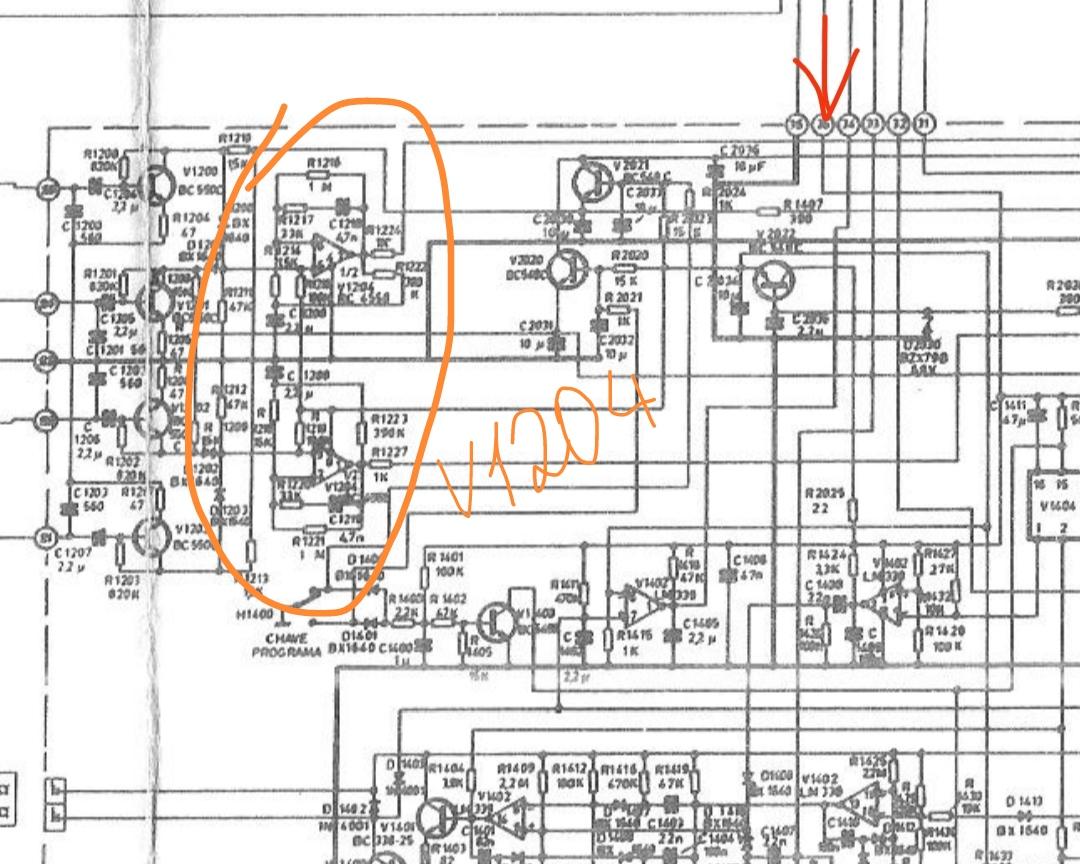

Liguei o rádio e coloquei o negativo do multímetro no ponto 35 (marquei em vermelho na imagem, e não sei se é o local apropriado para fazer a medição), e o positivo fui testando nos pinos. Os resultados foram os mesmos do esquema.



Já na função fita, os resultados foram diferentes:



No pino 1: mediu 1,94

pino 2: 1,94

pino 3: 1,94

pino 4: 0

pino 5: 1,94

pino 6: 1,94

pino 7: 1,94

pino 8: 6,2



Olhando o esquema, o 3 deveria estar marcando 0V

Será que o problema é no RC4558PS?







[BCP]

O pino 4 é o terra e o pino 8 a alimentação, se tiver algo acima de 5V ele já deveria estar amplificando, e se encostar em um dos pinos de entrada dele escutaria o ronco nas saídas, se estiver mudo sem nenhum ruido, desconfie da chave que comuta T.Fitas/Rádio.

[Visitante]

Quebrei a cabeça e até troquei o CI. Estava com um zumbido e não dava sinal nenhum, com ou sem cabeçote. Até que fui testando com o rádio ligado e resolvi pressionar a placa bem no centro. Parece que era mau contato nessa chave de comutação, dei uma leve entortada nela pra ter contato novamente.

Obrigado pela atenção, BCP!



@BCP O vídeo dele funcionando:

https://youtu.be/2FqoeGz4ouw

A interferência vem da fonte, pelo rádio estar todo aberto.

[BCP]

12 horas atrás, Orion Dust disse:

Quebrei a cabeça e até troquei o CI. Estava com um zumbido e não dava sinal nenhum, com ou sem cabeçote. Até que fui testando com o rádio ligado e resolvi pressionar a placa bem no centro. Parece que era mau contato nessa chave de comutação, dei uma leve entortada nela pra ter contato novamente.

Obrigado pela atenção, BCP!



@BCP O vídeo dele funcionando:

https://youtu.be/2FqoeGz4ouw

A interferência vem da fonte, pelo rádio estar todo aberto.

Perfeito! parabéns.
