Como instalo painel frontal do gabinete Dell XPS 8300 na placa-mãe com 9 slots?

[JORGE C]

Pessoal,



Estou utilizando um gabinete da Dell XPS8300 para acomodar meu setup com placa-mãe que possui 9 conectores para os cabos do painel frontal. Ocorre que os cabos no painel frontal estão montados juntos num esquema de 11 pinos. Fico com receio de ligar e dar algum curto errado. O que recomendam? Obrigado!

[jhow2 mlk]

então, sua placa-mãe e desiguinado a desktop e o gabinete tem o conector do painel diferente pois foi criado para uma outro tipo de placa-mãe com painel mas tem como dar mais detalhes do gabinete por foto tanto ele inteiro frontal e traseiro?

[JORGE C]

5 minutos atrás, jhow2 mlk disse:

então, sua placa-mãe e desiguinado a desktop e o gabinete tem o conector do painel diferente pois foi criado para uma outro tipo de placa-mãe com painel mas tem como dar mais detalhes do gabinete por foto tanto ele inteiro frontal e traseiro?

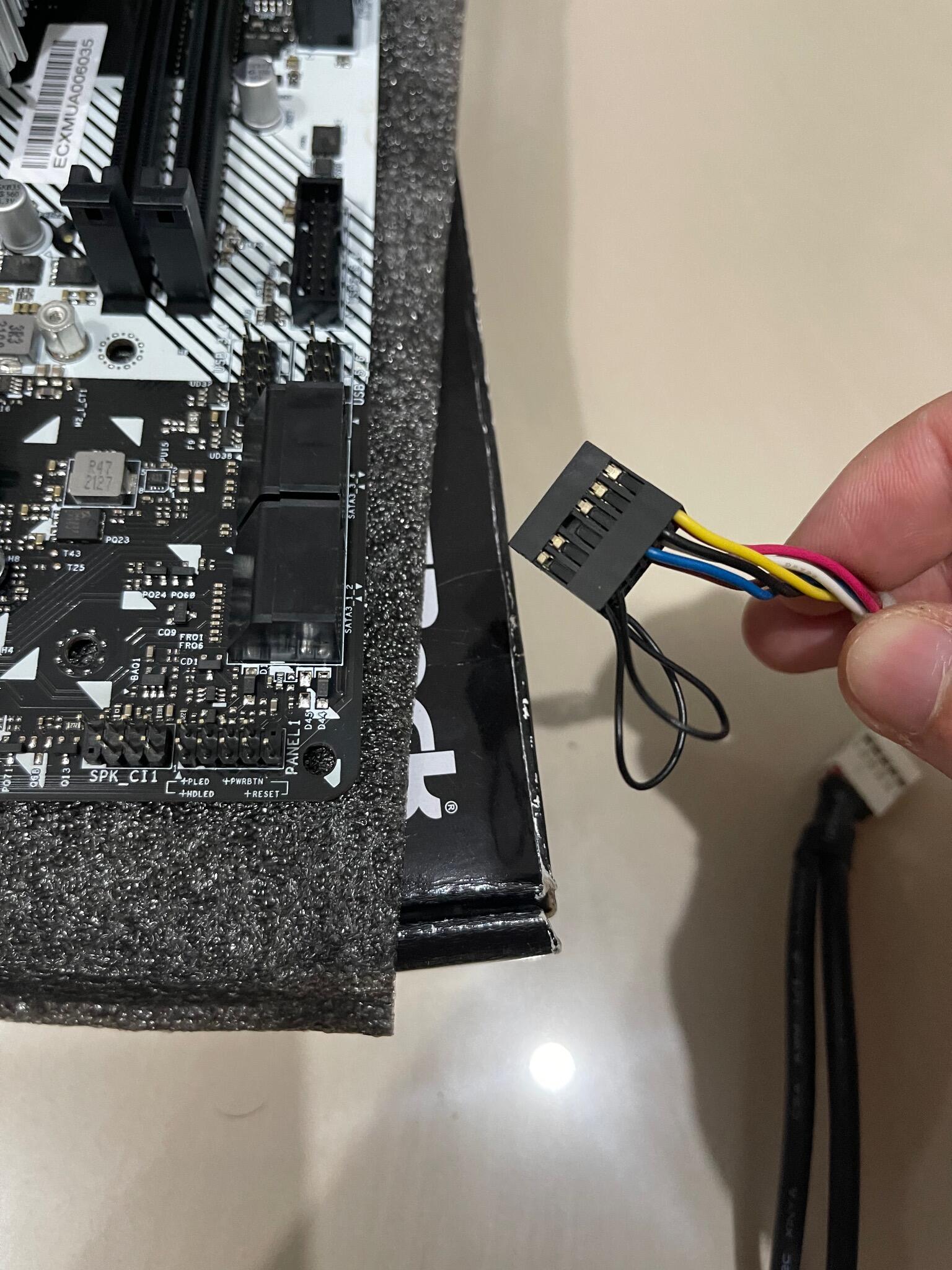

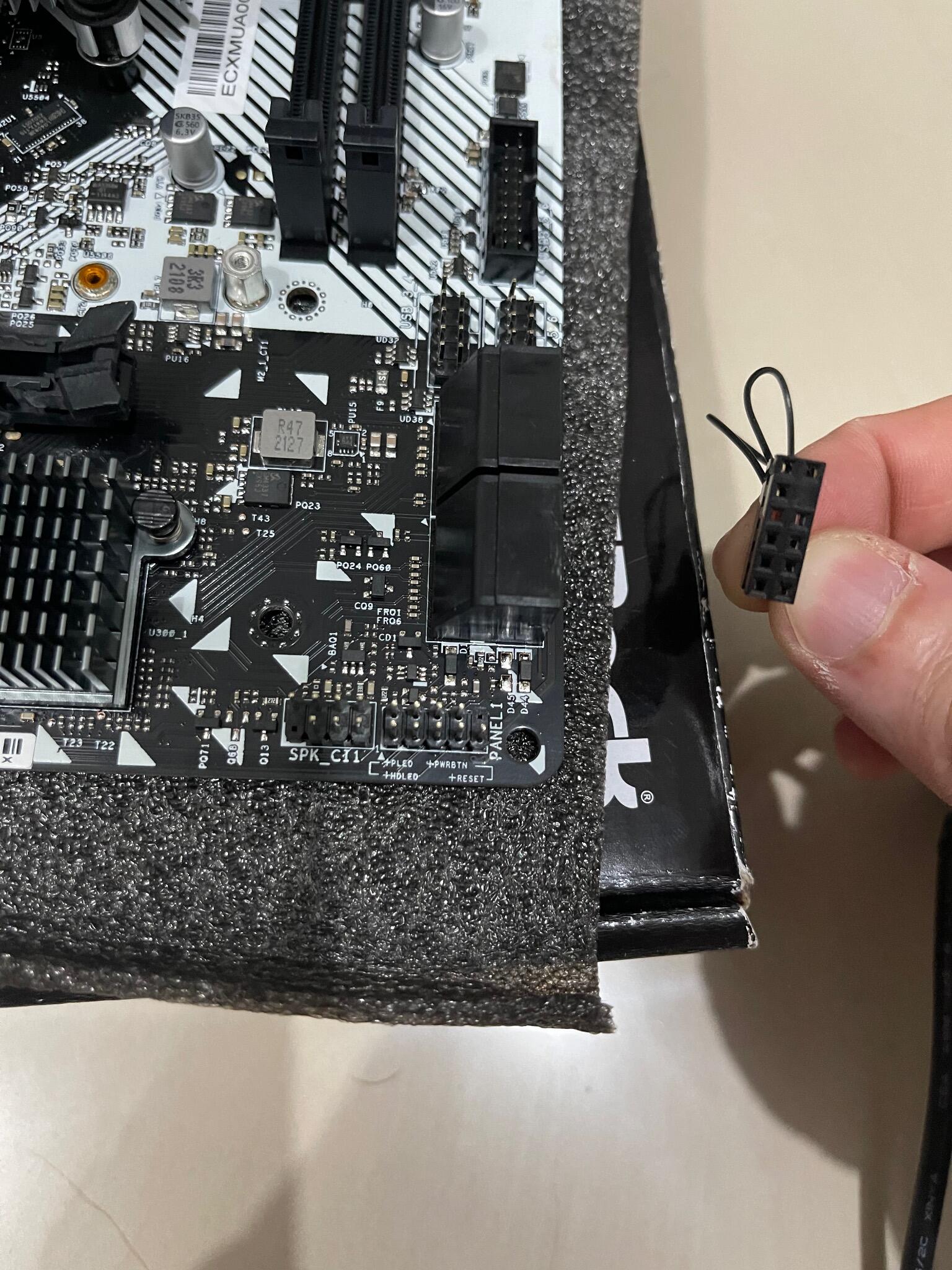

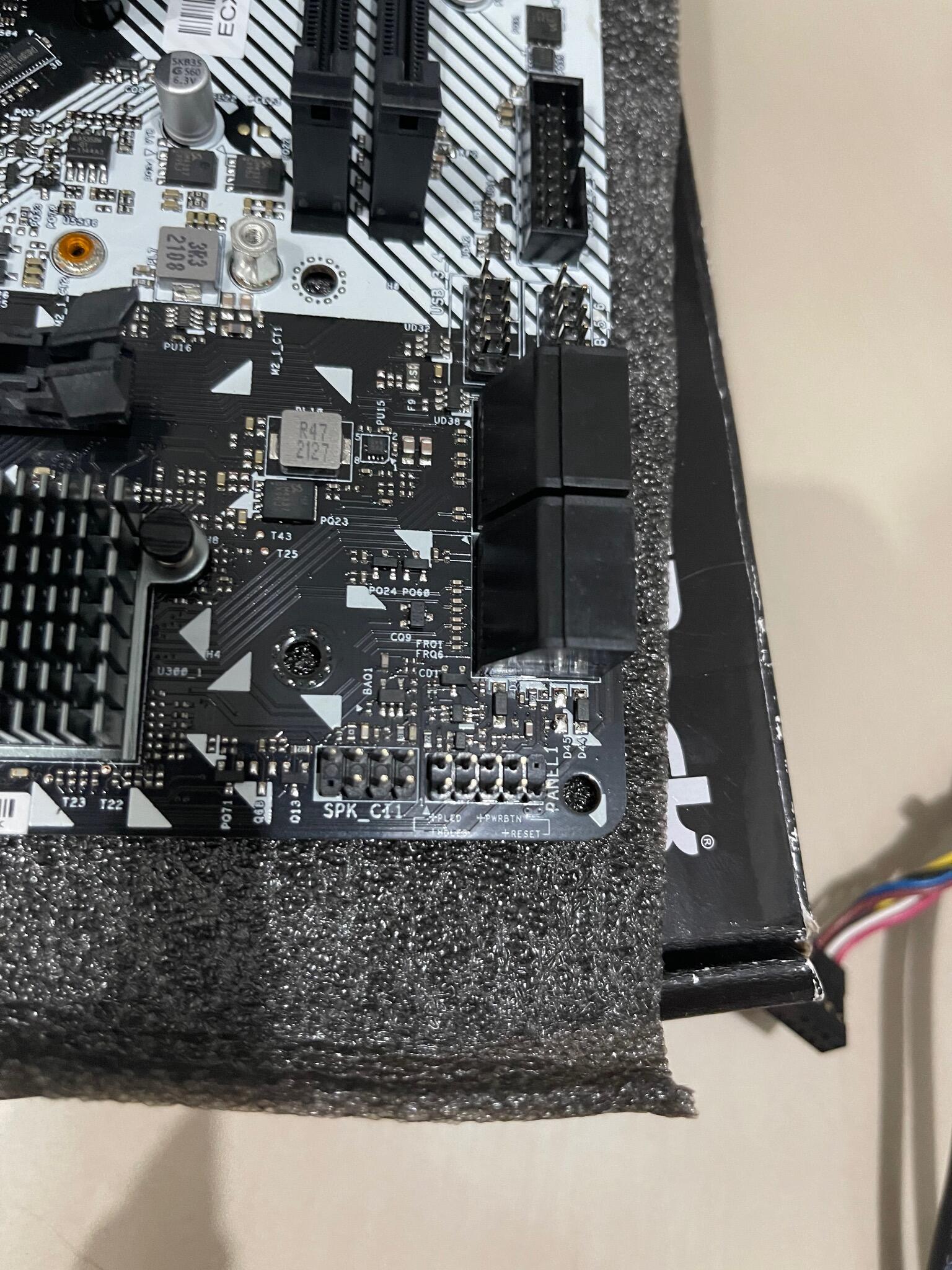

Claro, aqui estão as fotos (desconsidere a placa-mãe antiga conectada, pois estou fazendo alguns testes).

[jhow2 mlk]

@Jorge Tuffi Pasin Dib Cassab  então, a placa-mãe atual que você vai colocar tem os pinos do painel diferente pois e um computador desktop o os gabinetes que tem nas lojas ja e universal com todos os computadores a dell hp sempre foi unico que não se padronizo e gostou de ser diferente mas o seu gabinete  só compativél somente com as placas mães da dell  que seria da marca somente dell o jeito e comprar outro gabinete que tenha o painel correspondente a placa-mãe

Posso tar falando porcaria mas eu entendo de PC faz 4 anos que entendo e mexer EM PCs

[1lokos]

Baseado neste tópico, é:



Fio amarelo e preto = HDDLED na Placa ASRock

Fio vermelho e branco  = PLED na Placa ASRock



Agora para ligar o pinos do PWRBTN e RESET da ASRock esta faltando o fio do terra para o fio azul e laranja no conector Dell...



Na placa-mãe Dell o terra destes botões deve estar no PCB no painel frontal...



Bom, resta encaixar o conector e ver se o Power Button funciona.



Se não funcionar vai ter que adicionar um fio terra vindo dos botões.





No XPS8300 parece que Power Button é ligado neste conjunto do painel frontal, quem portas USB, conectores de som...* e tem PCB próprio.





* A propósito, ligar os conectores de USB, som... é que vai fazer a porca torcer o rabo.



[JORGE C]

Obrigado, @jhow2 mlk e @1lokos. Era uma situação provisória mesmo, foi bom confirmar com vocês essa incompatibilidade do gabinete DELL. Acabei fazendo a ligação forçada da placa-mãe (fazendo curto com chave de fenda) e pude testar que a placa está funcionando corretamente. Na próxima semana já deve chegar o novo gabinete que encomendei. Problema resolvido!
