Boa tarde, por acaso alguém que entenda bem sobre código VHDL poderia entrar em contato? Estou com uma certa dificuldade em um trabalho da faculdade e queria saber se alguém está disposto a ajudar.

  • Curtir 1
Postado

Vou anexar o que já fiz e isso é basicamente  o projeto que o professor passou:



O projeto deve ser feito usando obrigatoriamente a abordagem controle + datapath.

A entrega do projeto deve conter os arquivos VHDL que funcionam no emulador
junto com diagramas de blocos e diagramas de estados.


O circuito deve ter no mínimo 3 estados: setup, mostrar e editar.

O estado setup é o estado inicial, o circuito espera até que o botão KEY(1) seja
pressionado. Se SW(17) é ‘0’ o próximo estado será editar, caso contrário o próximo
estado é mostrar.


No estado mostrar, a mensagem armazenada na memória RAM (arquivo ram.vhd) é mostrada nos display 7-segmentos (HEX7 até HEX0) sendo
rotacionada da direita para a esquerda a cada 0,5 segundos. A memória RAM armazena
até 16 caracteres.


No estado editar, o usuário insere o código de cada caractere formado por 5 bits usando
as chaves SW(4:0) conforme a seguinte tabela:


Código/Caractere
00000/0
00001/1, I
00010/2, Z
00011/3
00100/4
00101/5, S
00110/6, G
00111/7
01000/8
01001/9
01010/A
01011/b
01100/c
01101/d
01110/E
01111/F
10000/h
10001/J
10010/K, X
10011/L
10100/M
10101/n
10110/o
10111/P
10111/q
11001/r
11010/t
11011/u, v
11100/W
11101/y
11110/-
11111/Espaço


Quando o usuário pressionar o botão KEY(1) o código do caractere selecionado é
armazenado na memória RAM e o cursor avança para a próxima posição.


O circuito avançará do estado editar para o estado mostrar em duas situações:
(a) Caso os 16 caracteres tenham sido inseridos, ou
(b) Caso o SW(17) mude para o valor ‘1’.


A memória RAM de caracteres deve ser incluída dentro do datapath. A saída dataout sempre mostra o conteúdo da posição indicada pela entrada addr (endereço). O dado de entrada datain será armazenado na posição addr
apenas se a entrada we (write enable) estiver ativada.


Mostrar nos LEDs quais posições da memória de caracteres foram preenchidos (ligar
LED), quais estão vazios (desligar LED) e qual posição está sendo editada no momento
(LED intermitente).


Acrescentar opções de edição como a tecla “backspace” (apagar última posição),
deslocamento do cursor de edição para a direita ou para esquerda sem apagar os
caracteres.


Mostrar o conteúdo do memória de caracteres nos displays quando houver a transição
do estado setup para o estado editar.

Outras melhoras poderão ser aceitas.

PROJETO FINAL 2-20231123T231642Z-001.zip

  • Curtir 1
Postado

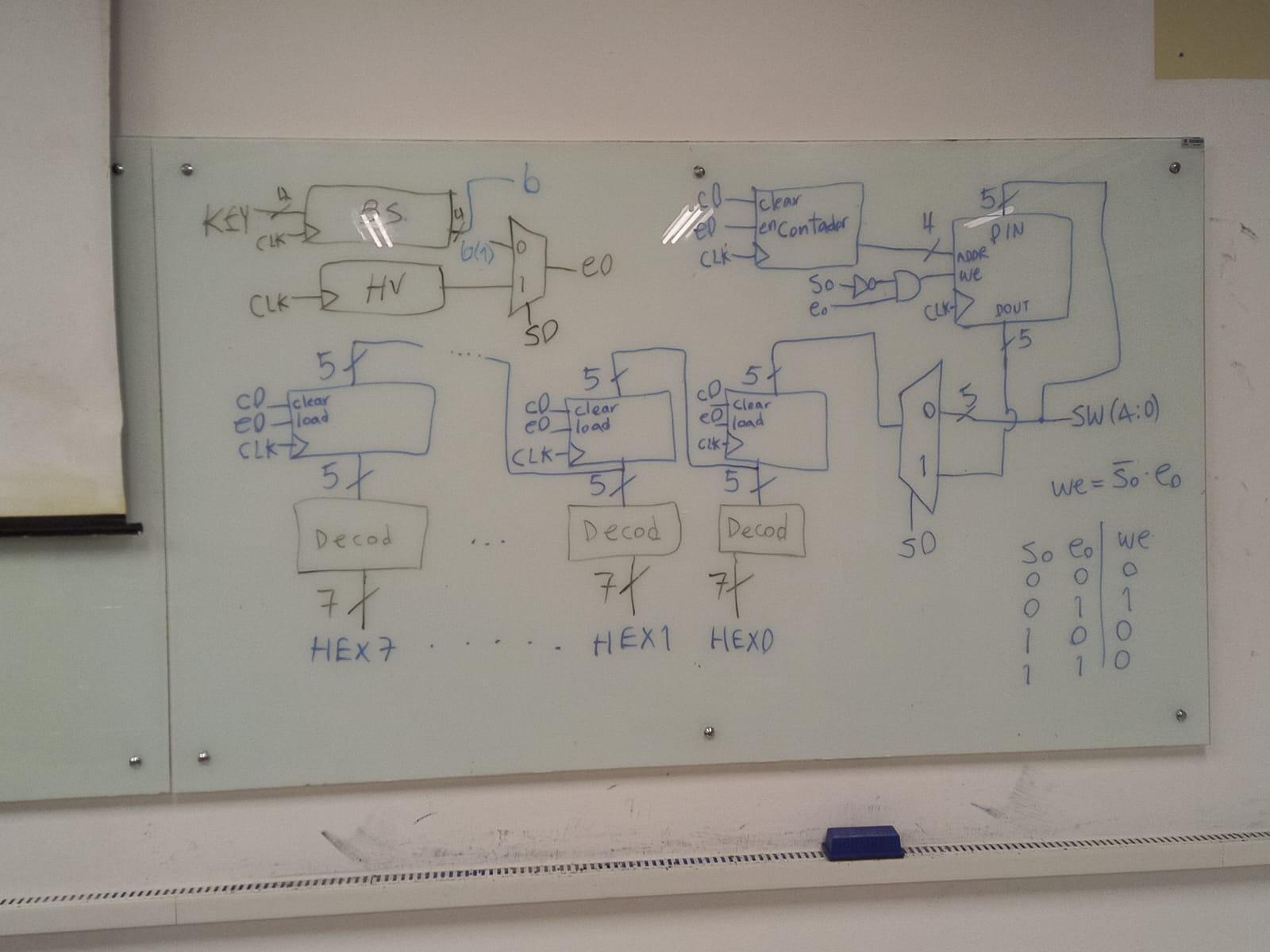

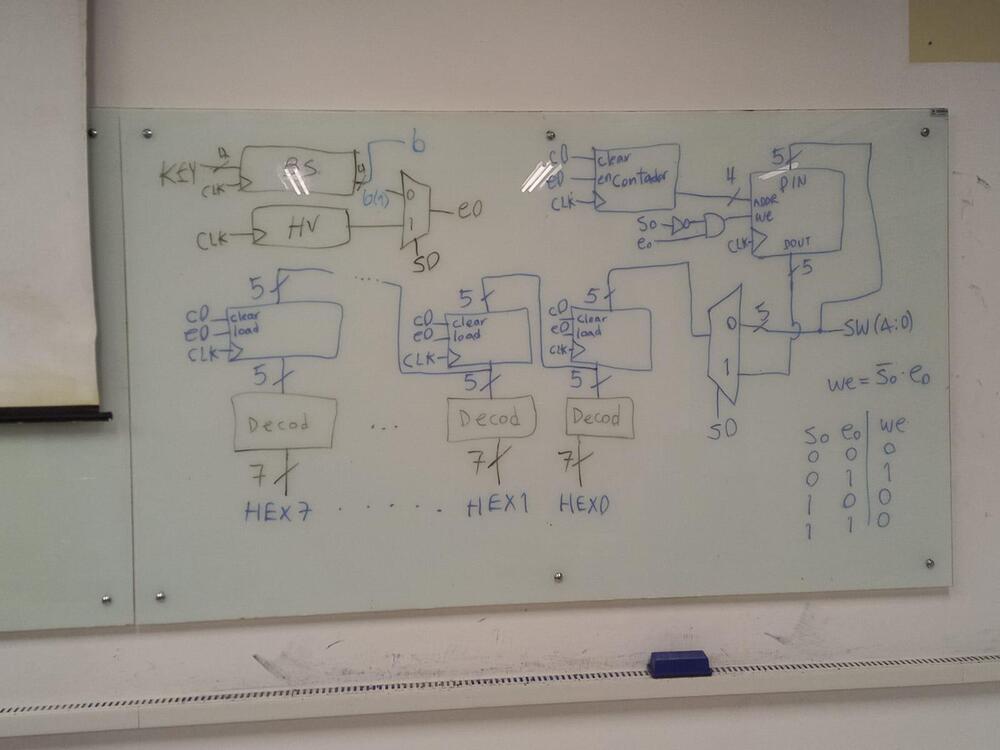

Bom, meu Professor enviou esta imagem que vou colocar em anexo para nos guiar a fazer o projeto, porém, ele cita que na imagem, só tem a parte do "Editar" e do "Mostrar" mas não tem a parte do "Setup", estou com dificuldade em como irei implementar o "Setup" no circuito.

Eu já coloquei em código o que está na imagem.

WhatsApp Image 2023-11-24 at 15.09.46 (1).jpeg
