Comparador de frequência entre 2 sinais distintos

[Luis3089]

Olá, gostaria da ajuda de todos vocês para solucionar um problema que tenho já a algum tempo.

tenho 2 sinais de pico (Zero crossover) um deles é fixo em 120 Hz e o outro pode vir a varia entre os 120 Hz ~ 1KHz em uma suposta possibilidade de algo der errado.

Então em condições normais abos os sinais estarão com picos de 120 Hz a neveis TTL 5v.

É um sensor de comparação entre um no-break e a rede elétrica, ele vai servi de proteção caso de algum defeito gerado no sinal do no-break.

A questão é um circuito ou componente na qual eu possa comparar 2 sinais distintos entre eles o equivalente a um copara dor de tensão mas dedicado para frequência.

[MOR_AL]

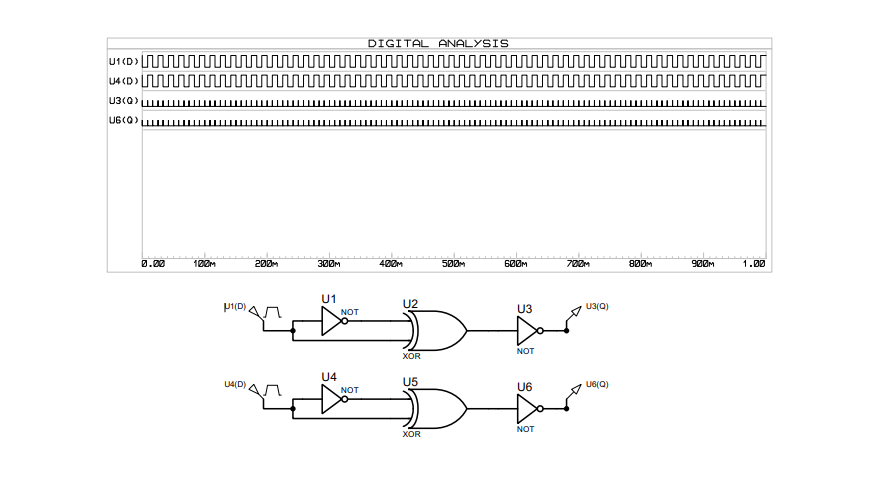

Já vi descrição assim em um circuito PLL, mas um sinal entra em uma das portas de um circuito OU Exclusivo e o outro sinal entra na outra porta.

O PLL faz com que ambos os sinais fiquem na mesma frequência, mas com fase diferentes. A diferença de fase produz um sinal PWM na mesma frequência. Este sinal é filtrado e seu nível cc contém informação da diferença de fase.

Um dos sinais é a referência e o outro vem da realimentação do PLL.

A finalidade é sincronizar o sinal realimentado, para poder usá-lo para outras coisas.

Caso não seja isso que você esteja procurando, desconsidere esta postagem.

MOR_AL

[.if]

12 horas atrás, Luis3089 disse:

um copara dor de tensão mas dedicado para frequência.

Vislumbro rapidamente duas possibilidades. Usando palavras rasas, imagine algo como:

-um conversor frequência->tensão e lançar mão de um comparador comum

-o uso de um mc lendo as duas freqs e tomando decisões. Há de se considerar o tempo do processamento.



off/1/2on.. cogite deixar ligado o corretor ortográfico do seu navegador.. nada pessoal, claro.
