Pin Mod

[Marcelo C Souza]

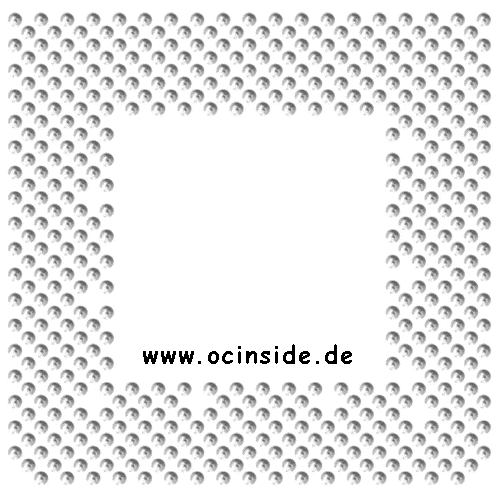

Aqui esta o link para quem quiser fazer um Pin Mod, com ele você pode mudar o vcore, multiplicador e o barramento do seu processador AthlonXP, é muito simples, você seleciona a opção soquete view(veja imagem abaixo) para saber onde sera feita a ponte de ligação, você terá de usar um fio bem fino de cobre ou aluminio para fazer a ligação, faça um "U" com o fio e coloque nos furos do soquete, você pode usar o fio do flat cable, pois ele é bem fino e resistente.

<div class='bbimg'>http://www.ocinside.de/html/workshop/pinmod/socket.gif' border='0' alt='Imagem postada pelo usuário' /></div>

Façam por sua conta em risco!

[]´s

Marcelo

[CCS1201]

O que viria a ser este Pin Mod? :estupido:

[koslovski]

QUAL SERIA O RISCO MAIOR DE SE FAZER UM "PIN-MOD" ???

[Marcelo C Souza]

Postado Originalmente por ccs1201@24 Out. 2003,15:52

O que viria a ser este Pin Mod? :estupido:

quando você não tem na BIOS ajustes de multiplicador e vcore, ou a BIOS impoem um limite para a manipulação destes, você pode fazer a alteração ligando os pinos do processador pelo socket.

[Marcelo C Souza]

Postado Originalmente por koslovski@24 Out. 2003,16:06

QUAL SERIA O RISCO MAIOR DE SE FAZER UM "PIN-MOD" ???

O risco seria se você ligasse os pinos errados ou deixa-se ele em curto com outros pinos, ligando certo não há riscos.

Há diversos relatos de sucesso em outros forum.

Somente relembrando, façam por sua conta em risco

[Captor.....]

Bem louco esse esquema !

mas se eu tivesse um Xp no qual eu não fosse usar, ai beleza !

[koslovski]

ISSO é DE GRANDE IMPORTANCIA NO MEU CASO então...

TENHO UM PCCHIPS Q não ME PERMITE FAZER ESSAS MUDANCAS VIA SETUP...

MAS aí ENTRA OUTRO ASSUNTO...

QUAL A MANEIRA CORRETA DE SE FAZER ISSO, MEU PROCESSADOR é UM XP2600+ (2083MHZ - FSB166-333)

[koslovski]

Captor..... Enviada em 24 Out. 2003,16:21

--------------------------------------------------------------------------------

Bem louco esse esquema !

mas se eu tivesse um Xp no qual eu não fosse usar, ai beleza !

é BEM louco MESMO...

MAS não TEM COMO O cara ERRA A COLOCACAO DOS "FIOS", A não SER Q O SITE ESTEJA DISPONIBILIZANDO ERRADO também...

MAS A IDEIA é INTERESSANTE... só ESTOU NA DUVIDA... DE COMO FAZER, "CONFIGURACOES DO PROCES, VCORE E MULTIPLIFICADOR....



[CCS1201]

Postado Originalmente por mmarcelocsouza+24 Out. 2003,16:07-->

ccs1201@24 Out. 2003,15:52

O que viria a ser este Pin Mod? :estupido:

quando você não tem na BIOS ajustes de multiplicador e vcore, ou a BIOS impoem um limite para a manipulação destes, você pode fazer a alteração ligando os pinos do processador pelo socket.

Ai Marcelo neste caso não seria mais fácil usar um programa para altear clock pelo Ruindrows seria mais fácil e mais seguro você não acha?

[Marcelo C Souza]

Postado Originalmente por ccs1201+24 Out. 2003,16:47-->

Postado Originalmente por mmarcelocsouza@24 Out. 2003,16:07

ccs1201@24 Out. 2003,15:52

O que viria a ser este Pin Mod? :estupido:

quando você não tem na BIOS ajustes de multiplicador e vcore, ou a BIOS impoem um limite para a manipulação destes, você pode fazer a alteração ligando os pinos do processador pelo socket.

Ai Marcelo neste caso não seria mais fácil usar um programa para altear clock pelo Ruindrows seria mais fácil e mais seguro você não acha?

você deve estar falando do CPUFSB, este somente manipula o FSB e não multiplicadores e vcore, a nVidia esta para lançar um programa que manipula por software multiplicadores e voltagens, mas por enquanto nada de concreto, mas este programa só vai funcionar com chipsets nForce2.

Olhem este tópico do sledgehammer

[Visitante]

Este esquema rola no meu MORGAN não rola? Fiz um PIN-MODE aqui nele. Queria colocar 1.466Mhz, mas ao invéz disso, ficou foi 1.300. Queria saber se este esqueminha aí rola aqui no DURÃO... ::

[Henrique Maqueda]

Ola gente, antes de fazer o pin-mode vocês tem que ver a posicão correta do socket, pois no site

o socket está tudo errado (como se tivesse olhando a imagem num espelho, portanto tomem muito cuidado!!! ::</font>

[wmce]

Boas, no site "www.ocinside.de" você informa o tipo de núcleo de seu processador e qual o "multiplicador ou destravar" que você quer utilizar e obtem a imagem de seu processador visto pelo lado dos pinos indicando quais conectar. Destravei meu Barton XP2500+ e funcionou perfeitamente, o que não é muito fácil e amarrar os pinos com um fio bem fino e ter um bom contato mas nada que uma boa lupa e muita calma não resolva.

[koslovski]

e de q forma esses pinos seriam "amarrados", fio de cobre?

e tem um limite a se respeitar antes de fazer um PIN-MOD?

quanto eu poderia coloca no XP2600+ (fsb333 2083mhz t-bred)

sem correr riscos?

[Marcelo C Souza]

Pessoal vamos ler direito meu primeiro post, basta selecionar socket view e fazer o que eu disse lá, e não ficar amarrando fios nas "pernas do processador", é mais fácil do jeito que esta descrito no 1º post

[Visitante]

Aí marcelão.. Uma Duvida aqui... Se eu fizer PINMODE no meu pc aqui ele vai continuar com o AGP nas Alturas?

[Marcelo C Souza]

Postado Originalmente por GLABRO@21 Nov. 2003,17:20

Aí marcalão.. Uma Duvida aqui... Se eu fizer PINMODE no meu pc aqui ele vai continuar com o AGP nas Alturas?

Infelizmente vai, o pin mod no seu caso serviria somente para mexer no multiplicador e na tensão, ele não trava o AGP e nem o PCI

[Visitante]

E seu eu apenas mexesse no mult? Colocasse tipo 14.5x ao imvéz de 13.5 e mantesse o FSB? Ainda assim eu teria o Tão Horripilante aumento da frequência?

Off-Post: Marcelo: Procurei mais informações sobre a sis-m848, e ví que mesmo com PCI LOCK, esta placa não é boa para overclock. Disseram que os reguladores de tensão dela são muito ruins, e que a ponte norte é uma verdadeira frigideira... Fato verídico este?

[Marcelo C Souza]

Postado Originalmente por GLABRO@21 Nov. 2003,18:48

Off-Post: Marcelo: Procurei mais informações sobre a sis-m848, e ví que mesmo com PCI LOCK, esta placa não é boa para overclock. Disseram que os reguladores de tensão dela são muito ruins, e que a ponte norte é uma verdadeira frigideira... Fato verídico este?

Não sei te falar Glabro, em outro forum tem cara conseguindo bons overclock nela, talvez pra você a melhor solução seja uma ASRock K7S8X Rev. 3.0, tem que procurar é difícil de encontra-la, mas ela tem opções avançadas pra overclock, como ajuste de vcore e multiplicadores.

[]´s

[Visitante]

E seu eu apenas mexesse no mult? Colocasse tipo 14.5x ao imvéz de 13.5 e mantesse o FSB? Ainda assim eu teria o Tão Horripilante aumento da frequência?

De boa Mesmo? Então vou querer! Depois me passa mais detalhes por PV!

[Marcelo C Souza]

Postado Originalmente por GLABRO@22 Nov. 2003,02:57

E seu eu apenas mexesse no mult? Colocasse tipo 14.5x ao imvéz de 13.5 e mantesse o FSB? Ainda assim eu teria o Tão Horripilante aumento da frequência?

Glabro, como sua placa-mãe possue o divisor 5 seria mais interessante você baixar o multiplicador pra 12,5 e utilizar o FSB acima de 166, creio que até 180 (seu PCI estará em 36) aquenta na boa, ai ficaria assim 12.5 x 180 = 2.25 Ghz, já vi neguinho com o divisor 5 chegar em 200 de FSB mas ele falou que tirou todos os dispositivos PCI da placa-mãe, então não compensa, se quiser mais pode por 185 de FSB tenta, mas creio que seu processador precise ser alimentado com mais vcore, pois 185 x 12,5 = 2.31Ghz e seu PCI ficará em 37, eu acho que você não terá problemas pois você anda fazendo over de 163 x 13,5 = 2.2Ghz e com 163 de FSB seu PCI está em 40.75 e esta aguentando, creio que não terá problemas com as configurações que passei acima, pois o PCI estará abaixo do q você anda usando.

[Visitante]

Aí Marcelão... Tô a fim de fazer um pinmode aqui. MAs como você já sabe, quero mexer só no multiplicador.

Eu estava pensando em colocar o multiplicador em 16.5, e o Vcore em 1.7.

Vai funcionar desta forma? Minha placa-mãe suporta este multiplicador? Ou você acha que coloco ele em 17? O Vcore está muito baixo?

Eu tô meio com medo de colocar ele em 1.75, porque acho que vai fritá tudo aqui... Mê dê umas dicas. valeu !!!

[Marcelo C Souza]

Acho que o vcore em 1.7 já esta bom demais para um V7+, mais que isso você pode ter problemas com temperatura, tente isso mesmo, multiplicador 16,5 e vcore 1.7v, basta selecionar esta configuração lá no site que ele mostra as ligações que serão feitas.

[]´s

[Visitante]

Valeu! Farei isso então. Mas você ainda não me respondeu se as freqüências do AGP/PCI se elevarão com este MOD. E outra perguntinha:

O que acontece se eu ligar algum fio errado? Babau processador?

Acho que é só isso. (por enquanto pelo menos...)

[Marcelo C Souza]

Postado Originalmente por GLABRO@04 dez 2003, 13:38

Valeu! Farei isso então. Mas você ainda não me respondeu se as freqüências do AGP/PCI se elevarão com este MOD.

você não mexendo no FSB não terá problemas com o barramento AGP e PCI

O que acontece se eu ligar algum fio errado? Babaou processador?

Boa pergunta, não sei te dizer, mas faça com atenção que você não irá ligar nada errado.

[]´s
