Placa da esteira elétrica

[Eduardo Constantino Perez]

Tenho uma esteira caloi fitness classic, comprei usada, usei pouquíssimas vezes e depois guardei, ficou guardada durante um tempo, mas quando fui ligar ela ficou com a mensagem de lubrificar a esteira no painel e não mudava. Troquei as pilhas, limpei e lubrifiquei a esteira e a mensagem sumiu, mas a luz vermelha de safety não apaga e a esteira não roda. Desmontei a esteira e retirei a placa procurando algum curto ou trilha quebrada, mas a única coisa que encontrei foi que em R13 não há resistor, agora fica a dúvida, esse modelo de placa não tem esse resistor ou ele caiu dali por algum motivo? Com o auxílio de uma lupa tive a impressão que num dos contatos a solda tem uma marca de quebra, mas no outro o contato está liso. Alguém teria a resposta? e se originalmente existia um resistor ali, qual seria? Tentei procurar imagens dessa placa, mas não consegui identificar a presença do resistor no local.





OBS: essa foto peguei numa mensagem aqui do forum, mas a minha placa é exatamente essa.

[Carloshabreu]

Caros amigos, tenho uma athletic advanced 2 e ja troquei 4placas.

Estou pensando em ligar o motor 2hp, 90 volts, 12.5 amp, join, diretamente em um dimmer, um reostato, ou um transformador de 110 para 90 volts e um dimmer e ele no motor. E possivel, ou devo trocar a placa de novo? Agradeco e perdao pela ignorância, um abraço a todos

[RODOLFO PAIVA]

opa, tenho uma esteira rt 250, e do nada o botão de programação e de zerar parou de funcionar, o que pode ser?

[teste123]

Olá,



Tenho uma Residence e o LCD está fraco. onde se encontram as plhas? Já desmontei até ao motor (falta tirar a placa) e o LCD e não encontrei nada.



Obrigado

[BCP]

@teste123 Geralmente, nas esteiras elétricas, o display do painel é alimentado pela própria placa de controle dela.

As bicicletas ergométricas é que possuíam painéis alimentados por pilhas.

[teste123]

Obrigado pela resposta,



No meu caso o LCD mal se vê os números. Começa bem mas passado uns minutos fica quase desligado. Que solução poderá haver?



Obrigado.

[BCP]

Em alguns casos, a alimentação de baixa tensão (5V) é feita por um resistor em série com um diodo zener e em paralelo com o zener, um capacitor; Tem que verificar essa etapa, o capacitor pode estar esgotado, o zener com fuga ou o resistor alterado por causa da temperatura elevada de funcionamento (mais provável)....

[nilton soluções]

@Jacksolutiontech

placa esteira.pptx

[NaraA.]

Pessoal, bom dia. Estou com um problema igual o já citado acima em que a esteira "não tem força" dependendo do peso sobre ela.



Neste caso, em que reside o problema??? Já que na sua inicialização a tensão que alimenta os polos do motor chega de forma correta, no meu caso 150V, quando desliga chega próximo de zero, logo penso que a placa está ok. O motor por sua vez não está em curto, não está obstruído, o que caracteriza este problema, alguém sabe? Defeito em quê? Na placa? No motor?



Att,

[BCP]

@NaraA. O problema pode ser só de lubrificação da esteira, experimente lubrifica-la e nos dê um retorno.

[jacques arruda]

Ola amigo to com uma placa de esteira advance 2 eu ligo , o relé aciona mas não da partida e vi que a resistência ta esquentando

[BCP]

Verifique se tem tensão chegando no motor.

[4nt0n10]

Só entrando para agradecer aos tópicos criados desde 2008 e ajudaram a esclarecer minhas duvidas referente a minha esteira... Muito Obrigado camaradas!

[Martin Drews]

Boa Noite,



Meu problema é uma placa da esteira Athletic way II  17054, motor 2HP - 90VDC -  17A , tensão de alimentação 110VAC, foi ligada em 220VAC, de cara torrou Varistor R2, dois diodos D10, D11, torrou uma trilha que reparei....fusível ficou intacto....

Não testei as tensões porque ficou uma duvida..

Tenho que testar tensão de 190VDC nesta placa com o motor ou uma lâmpada conectados?? Ou basta alimentar 110VAC na placa e ir medindo?

Outra duvida... consigo uma placa bivolt para esta esteira?



Grato

[BCP]

@Martin Drews Se já trocou os componentes queimados e verificou todos, pode liga-la na rede de 110V e testa-la...

[Carlos Araújo 1967]

Boa tarde agricio! Tenho uma esteira Reebok tc 100, que ao ligar ela dispara a velocidade, sabe me dizer qual componente danificou???

[Martin Drews]

Esqueci de mencionar, troquei apenas diodos e varistor e ficou boa... gracas a um diagrama postado aqui pude identificar os componentes porque eles estavam torrados...

[JulioCSilva]

Bom Dia Amigos,
Tenho uma esteira Olympikus TH 4.1, que está sem funcionar pois o IGBT abriu. O IGBT já foi trocado duas vezes e a esteira funciona por 5 minutos, sem carga e ele abre novamente.
Alguém pode me ajudar indicando alguém que possa avaliar o problema e consertar, em São Paulo, próximo a Zona Leste?

[Anderson Raimundo Sobrinho]

Em 29/10/2014 às 20:55, acajj disse:

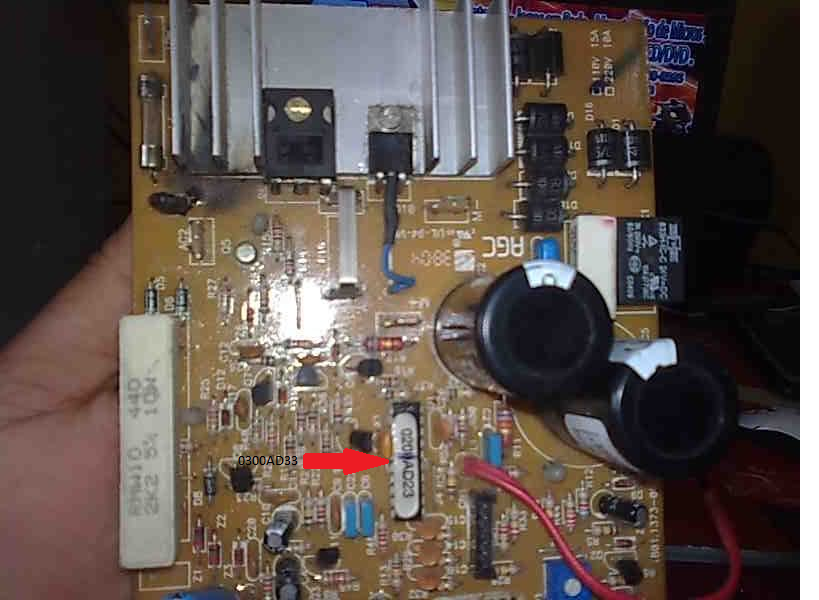

Desculpe.  Segue a imagem identida a da minha placa.  Não mandei a original porque tenho q desmontar novamente, mas se for preciso eu envio depois.



adicionado 1 minuto depois

por favor preciso de uma ajuda ,onde eu ligo os fios preto e vermelho nete modelo de placa meu filho arrancou e eu não sei onde encaixa-lo novavente grato.

[jacques arruda]

Obrigado atrasado BCpetronzio, descobri que o problema tava no IRF num mosfet

adicionado 16 minutos depois

Obrigado atrasado BCpetronzio, descobri que o problema tava no IRF num mosfet

[BCP]

@Anderson Raimundo Sobrinho Se for os fios vermelho e preto do motor, indiquei o lugar da ligação na placa, com a cor do fio a ser usado...

[jacques arruda]

bom dia amigo  to com uma esteira CLE 50 quando ligo ela aparece no painel err2 por favor alguma informação?

adicionado 3 minutos depois

Quis dizer err3

[BCP]

@jacques arruda No manual dela não informa sobre os erros que ela pode apresentar, mas se a chave de segurança estiver bem colocada no local, e ao pressionar "Iniciar" ela dá o erro, significa que algum componente que aciona o motor esta ruim, ou o próprio motor ruim...

Leve-a a uma assistência técnica.

[jacques arruda]

Sim assim que coloco o imã da chave de segurança aparece o err2

[BCP]

Ok! Então não deve ser problema relacionado com o motor não! Para ser esse circuito o erro só apareceria depois de acionado o iniciar no painel.

Talvez o colega @Agricio possa te dar algumas dicas...
