M3A78-EM não funciona com DDR2-1066

[Felipetsa]

Boa noite a todos !

Estou com um problema, penso eu que seja de configuração.

Tenho uma M3A78-EM que suporta Dual Channel até 1066 Mhz.

Comprei um blister da Corsair XMS2 2 x 2GB DDR2 = 4gb. TWIN2x4096-8500C5C-G.

Acontece que quando instaladas, elas estão rodando a 400 Mhz (800 Mhz).

Reiniciei o computador e entrei na BIOS, fui em Advanced >> JumperFree Configuration >> Memory Timming and Voltage

Então fiz a seguinte configuração

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> AUTO

Memory OverVoltage --> AUTO

Depois que mudava pra Manual 533 Mhz o sistema (Win 7 Professional) ficava instavel. De cara já ganhava uma Tela Azul da Morte, e quando passava do boot, o sistema travava. Era só mudar tudo pra AUTO e o sistema voltava a ficar normal.

Penso eu que seja alguma configuração que falta realizar nas duas opções que faltaram, se alguém puder me ajudar eu agradeço.

Segue imagem da descrição da memória retirado do site da Corsair:

Muito obrigado !

Bom ano novo a todos !

Abraços

[jonny_br]

  Felipetsa disse:

Boa noite a todos !

Estou com um problema, penso eu que seja de configuração.

Tenho uma M3A78-EM que suporta Dual Channel até 1066 Mhz.

Comprei um blister da Corsair XMS2 2 x 2GB DDR2 = 4gb. TWIN2x4096-8500C5C-G.

Acontece que quando instaladas, elas estão rodando a 400 Mhz (800 Mhz).

Reiniciei o computador e entrei na BIOS, fui em Advanced >> JumperFree Configuration >> Memory Timming and Voltage

Então fiz a seguinte configuração

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> AUTO

Memory OverVoltage --> AUTO

Depois que mudava pra Manual 533 Mhz o sistema (Win 7 Professional) ficava instavel. De cara já ganhava uma Tela Azul da Morte, e quando passava do boot, o sistema travava. Era só mudar tudo pra AUTO e o sistema voltava a ficar normal.

Penso eu que seja alguma configuração que falta realizar nas duas opções que faltaram, se alguém puder me ajudar eu agradeço.

Segue imagem da descrição da memória retirado do site da Corsair:

Muito obrigado !

Bom ano novo a todos !

Abraços

Tente configurar o timings e a tensão set em 1,8V. Teste a estabilidada, caso não aconteça, suba suas tensão em proporções pequenas.

[Felipetsa]

Agradeço jonny_br ! Vou tentar colocar 1.8V.

Agora, quanto ao timming, quanto acha que devo configurar ? Nessa parte sou leigo.

Naquela imagem, tem uma informação Tested Voltage = 2.2, 1.8 resolve ?

Agradeço.

Abraços

[jonny_br]

Siga os timings que estão estampados na Memória.

[Felipetsa]

De acordo com o que está no site do fabricante, ficaria assim ?

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6-15

Memory OverVoltage --> 2.2 V

É isso ?

Agradeço !

Abraços

[jonny_br]

  Felipetsa disse:

De acordo com o que está no site do fabricante, ficaria assim ?

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6-15

Memory OverVoltage --> 2.2 V

É isso ?

Agradeço !

Abraços

sim, esses mesmos:

TRCL => 5

TRCD => 6

TRP => 6

TRAS => 15

TRC => 22

TRW => 6

[rafaelbergamini]

também tenho uma M3A78-EM com memorias de 1066, tentei de tudo aqui mas não adiantou ja coloquei tudo assim:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage --> 2.1 V

e não adiantou, fica dando despejo de memoria, quando não da tela azul, os programas ficam fechando sozinhos!

minha solução até agora foi deixar como 400 (800)

Lamentável =/

Meu PC:

MB: M3A78-EM

Phenom II x4 940 3.0Ghz

6 GB Memoria (3 Slot 2GB) DDR2 OCZ2G1066GK 5-6-6 @ 2.1 GOLD

SO: Win 7 x64

[jonny_br]

  rafaelbergamini disse:

também tenho uma M3A78-EM com memorias de 1066, tentei de tudo aqui mas não adiantou ja coloquei tudo assim:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage --> 2.1 V

e não adiantou, fica dando despejo de memoria, quando não da tela azul, os programas ficam fechando sozinhos!

minha solução até agora foi deixar como 400 (800)

Lamentável =/

Meu PC:

MB: M3A78-EM

Phenom II x4 940 3.0Ghz

6 GB Memoria (3 Slot 2GB) DDR2 OCZ2G1066GK 5-6-6 @ 2.1 GOLD

SO: Win 7 x64

Faça com disse acima, comece setando a tensão em 1,85V depois vá subindo ao poucos.

[rafaelbergamini]

coloquei o Clock em AUTO, defini o Timing e estou aumentando a tensão é isso?

não notei nada até agora

quando defini o clock em 533 e tensão em 1,85 o pc não ligou, tive que resetar a bios

[rafaelbergamini]

bom.. fiz o seguinte!

coloquei apenas uma memoria no pc

mudei tudo para:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage --> 2.1 V

mandei um teste nela e foi até o fim sem erros, perfeito!

depois fiz o seguinte:

acrescentei mais um pente de memoria, coloquei as configs para 533

mandei um teste novamente, chegando no fim do teste apareceu erro!

testei também com 3 pente foi o mesmo erro! mais agora ja deu erro logo de cara, nos primeiros segundos.

agora voltei os 3 pentes no pc e coloquei como clock 400 (800) novamente e não houve erros no teste.

pelo que eu saquei e andei lendo, deve ser algum erro de incompatibilidade com a MB ou o CPU, talvez devem vir updates da bios da m3a78-em, vou esperar!

valeu pela ajuda amigo!

até +

[jonny_br]

  rafaelbergamini disse:

bom.. fiz o seguinte!

coloquei apenas uma memoria no pc

mudei tudo para:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage --> 2.1 V

mandei um teste nela e foi até o fim sem erros, perfeito!

depois fiz o seguinte:

acrescentei mais um pente de memoria, coloquei as configs para 533

mandei um teste novamente, chegando no fim do teste apareceu erro!

testei também com 3 pente foi o mesmo erro! mais agora ja deu erro logo de cara, nos primeiros segundos.

agora voltei os 3 pentes no pc e coloquei como clock 400 (800) novamente e não houve erros no teste.

pelo que eu saquei e andei lendo, deve ser algum erro de incompatibilidade com a MB ou o CPU, talvez devem vir updates da bios da m3a78-em, vou esperar!

valeu pela ajuda amigo!

até +

Desculpa não tinha visto isso:

  Citação

6 GB Memoria (3 Slot 2GB) DDR2 OCZ2G1066GK 5-6-6 @ 2.1 GOLD

Placa AM2+ por conta de uma limitação da controladora dos processadores, só funcionam com 2 pentes em 1066MHz. Se você inserir outro módulo no sistema, deve abaixar a frequencia para evitar erros. Tem um nota no manual da placa sobre isso.

um jeitinho de burlar o sistema:

CPU OverClocking [Manual]

CPU/NB Reference Clock MHz [250]

PCI Overclocking [Manual]

PCI Clock MHz [110]

Processor Frequency Multipler [x12 2400MHz]

Hyper Transport Speed [1.6 MHz]

[Felipetsa]

É isso mesmo rafaelbergamini ! Também estou tendo este problema, despejo de memória toda hora e quando não dá despejo tudo fica travado.

Mas no meu caso são apenas 2 pentes de 2 GB 1066 Mhz. E o processador suporta, é um Phenom II X3 720 BE.

O OS também é o Win 7 64 Bits Professional.

Vou tentar essa solução apresentada por vocês:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage --> 2.1 V

tomara que dê certo ! Que coisa ein ! Uma bela placa-mãe, mas sofrível configurá-la.

Abraços

[jonny_br]

  Felipetsa disse:

É isso mesmo rafaelbergamini ! Também estou tendo este problema, despejo de memória toda hora e quando não dá despejo tudo fica travado.

Mas no meu caso são apenas 2 pentes de 2 GB 1066 Mhz. E o processador suporta, é um Phenom II X3 720 BE.

O OS também é o Win 7 64 Bits Professional.

Vou tentar essa solução apresentada por vocês:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage --> 2.1 V

tomara que dê certo ! Que coisa ein ! Uma bela placa-mãe, mas sofrível configurá-la.

Abraços

Colega, 2,1V aquecem muito, tente voltagens mais baixas.

[Dj Rayke]

Não deixe de postar se a dúvida foi esclarecida...

[Felipetsa]

Beleza moderador, vou testar e aviso se deu certo.

jonny_br, você recomendaria quanto ? Acha melhor ir testando ?

Abraços e obrigado

[jonny_br]

  Felipetsa disse:

Beleza moderador, vou testar e aviso se deu certo.

jonny_br, você recomendaria quanto ? Acha melhor ir testando ?

Abraços e obrigado

como sempre falo, o melhor é você começar com 1,85V e ir aumentando a tensão se for necessário.

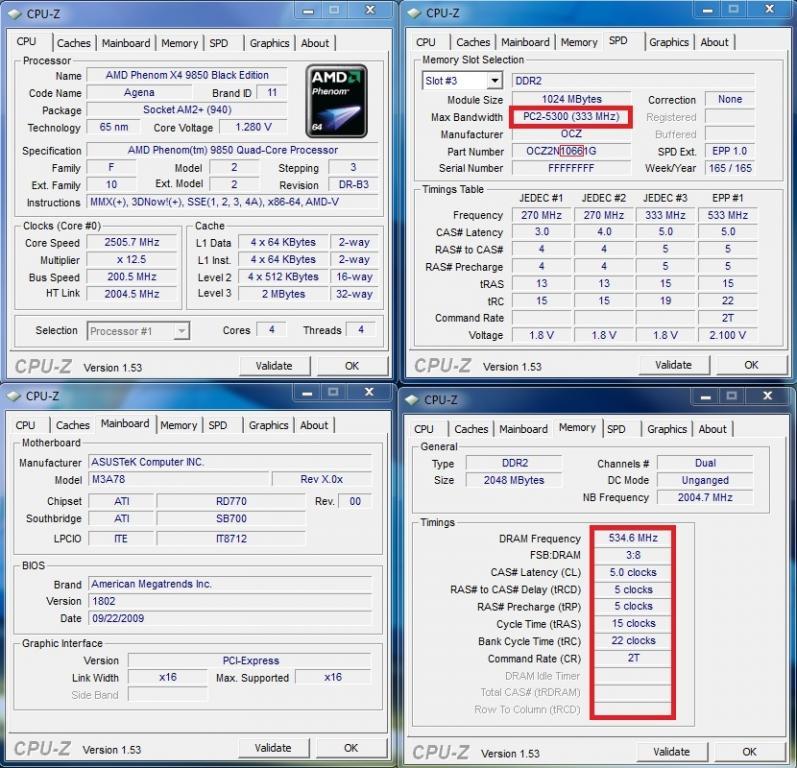

Veja com a qunto andam as minhas em 1,85V apenas.

[Felipetsa]

  jonny_br disse:

como sempre falo, o melhor é você começar com 1,85V e ir aumentando a tensão se for necessário.

Veja com a qunto andam as minhas em 1,85V apenas.

Ok, vou tentar colocar essa tensão. Talvez fique estável ! Tomara que você tenha acertado.

Agradeço !

Abraço

[rafaelbergamini]

  Felipetsa disse:

Beleza moderador, vou testar e aviso se deu certo.

jonny_br, você recomendaria quanto ? Acha melhor ir testando ?

Abraços e obrigado

Posso estar falando besteira mais se eu foce você deixaria assim:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage perto de (para começar) --> 1.9 V

pois quando eu coloquei em 1.8 V com clock 533 o PC não ligou

tive que resetar a Bios Manual

Agora me lembro que quando fui repor as 3 memorias uma delas estava mau encaixada pode ser por isso que não rodou o teste sem erros até o fim, só foi dar erro quando estava por acabar o teste.

devem funcionar corretamente com apenas 2 memorias a 533

O Windows 7 tem um programinha de teste de memoria ja no boot dele,

quando estiver pestes a iniciar o windows fique apertando TAB

note que ira aparecer uma opção de teste de memoria aperte tab para seleciona-lo e de Enter, vai começar o teste, não é o melhor teste do mundo, porém deve ser útil.

ja que tenho as 3 memorias aqui não me convém deixar apenas 2 com 533, vou deixar em 400 com as 3, pois o windows 7 x64 reconhece ambas, e utilizo memoria abusiva em minhas tarefas

Obrigado jonny_br sua ajuda me foi muito útil!

abraço!

[Felipetsa]

  rafaelbergamini disse:

Posso estar falando besteira mais se eu foce você deixaria assim:

Memory Clock Mode --> Manual = 533

DRAM Timing Mode --> 5-6-6

Memory OverVoltage perto de (para começar) --> 1.9 V

pois quando eu coloquei em 1.8 V com clock 533 o PC não ligou

tive que resetar a Bios Manual

Agora me lembro que quando fui repor as 3 memorias uma delas estava mau encaixada pode ser por isso que não rodou o teste sem erros até o fim, só foi dar erro quando estava por acabar o teste.

devem funcionar corretamente com apenas 2 memorias a 533

O Windows 7 tem um programinha de teste de memoria ja no boot dele,

quando estiver pestes a iniciar o windows fique apertando TAB

note que ira aparecer uma opção de teste de memoria aperte tab para seleciona-lo e de Enter, vai começar o teste, não é o melhor teste do mundo, porém deve ser útil.

ja que tenho as 3 memorias aqui não me convém deixar apenas 2 com 533, vou deixar em 400 com as 3, pois o windows 7 x64 reconhece ambas, e utilizo memoria abusiva em minhas tarefas

Obrigado jonny_br sua ajuda me foi muito útil!

abraço!

Excelente rafaelbergamini ! Vou seguir sua recomendação, porque você testou e não deu problema algum, correto ?

Mas acho que no seu caso é mais complicado, porque a mobo não suporta 2 dual channel de 1066.

Vou fazer isso. Bacana ein, não sabia dessa do Win 7. Vivendo e aprendendo !

Obrigado jonny_br.

Abraço

[rafaelbergamini]

  Felipetsa disse:

Excelente rafaelbergamini ! Vou seguir sua recomendação, porque você testou e não deu problema algum, correto ?

sim acima de 1.9v não tive problemas aqui

  Citação

Mas acho que no seu caso é mais complicado, porque a mobo não suporta 2 dual channel de 1066.

Vou fazer isso. Bacana ein, não sabia dessa do Win 7. Vivendo e aprendendo !

Obrigado jonny_br.

Beijaao

exato! teste e nos fale os resultados!

__

Lembrando em caso de problemas maiores para resetar sua Bios Manual

retire a bateria da MB

mova o jumper RTC RAM (CLRTC) dos pinos [1-2] para [2-3] e espere 5 seg. após volte-o para [1-2]

recoloque a bateria

e pronto!

qualquer coisa tem no manual da MB pag.: 1-25

abraço, boa sorte!

__________

jonny_br Realmente fala sobre as 1066 na page 1-18

M3A78-EM MB Qualified Vendors List (QVL) DDR2-1066 Mhz Capability

list: 1GB OCZ - OCZ2N1066SR2DK - DIMM suport ( ©

*due to AMD CPU limitation, DDR2 1066 is supported by AM2+ CPU for one DIMM per Channel only

B* support one module inserted in any slot as Sigle-Channel memory configuration

C* Support four modulos inserted into both the yellow slots and the black slots as two pair of Dual-Channel memory configuration

[Felipetsa]

  rafaelbergamini disse:

sim acima de 1.9v não tive problemas aqui

exato! teste e nos fale os resultados!

__

Lembrando em caso de problemas maiores para resetar sua Bios Manual

retire a bateria da MB

mova o jumper RTC RAM (CLRTC) dos pinos [1-2] para [2-3] e espere 5 seg. após volte-o para [1-2]

recoloque a bateria

e pronto!

qualquer coisa tem no manual da MB pag.: 1-25

abraço, boa sorte!

__________

jonny_br Realmente fala sobre as 1066 na page 1-18

M3A78-EM MB Qualified Vendors List (QVL) DDR2-1066 Mhz Capability

list: 1GB OCZ - OCZ2N1066SR2DK - DIMM suport ( ©

*due to AMD CPU limitation, DDR2 1066 is supported by AM2+ CPU for one DIMM per Channel only

B* support one module inserted in any slot as Sigle-Channel memory configuration

C* Support four modulos inserted into both the yellow slots and the black slots as two pair of Dual-Channel memory configuration

Tranquilo ! Vou testar assim que chegar em casa. Li no site da Corsair que os módulos funcionam e foram testados até 2.2V. Ou seja, abaixo disso eles garantem o funcionamento.

Vou jogar 1.9V e ver o que vai dar.

Tava sofrível, colocava em Manual 533 e não mexia nas 2 opções abaixo e lá se via o despejo de memória logo em seguida.

Isso também é bom saber, computador quando não liga depois de mexer nas configurações é problema. Mas espero que não precise resetar a BIOS.

Agradeço pelas informações.

É, infelizmente ela não suporta dual channel com 4 pentes de 1066Mhz. É uma excelente placa, mas tem sua limitação. Eu particularmente gostei dela, quase não esquenta e é bem construída.

Caramba ! o cumprimento saiu errado ali .. tava no orkut !

Abraços !

[Nandson]

Felipetsa

Não deixe de postar quando resolver a sua duvida amigo.

Abraços.

[Zezinhow]

Bom, pelo que eu conheço dessa placa só funciona em 1066MHz se tu tiver processador AM2+..

  Citação

- Memory

4 x DIMM, Max. 8 GB, DDR2 1066/800/667 ECC,Non-ECC,Un-buffered Memory

Dual Channel memory architecture

*DDR2 1066 is supported by AM2+ CPU only

[rafaelbergamini]

  Zezinhow disse:

Bom, pelo que eu conheço dessa placa só funciona em 1066MHz se tu tiver processador AM2+..

o meu é um Phenom II 940 Black, Socket AM3

[Zezinhow]

Bom na verdade é o que eu li na no Oficina dos Bits.. isso tava na descrição da placa
