Ajuda com o Ci555

[phckopper]

Oi, sou novo no clube do hrdware e estou com uma duvida.

Eu peguei um circuito de pisca pisca da net usando um ci555, so que eu nao acho os terminais de cima.

Vejam:

e o circuito:

Obs. Estou sem acentos no teclado

Obs2. Comprei um ka555

[Felipe Electronic]

A quais pinos do 555 se refere? pois estou vendo todos no esquema e a foto do CI.

Esclareça melhor isso por favor.

Abs.

[phckopper]

Aos pinos 8, 4, 1, 5.

[Felipe Electronic]

você sabe como contar pinos de um CI?

Creio que o problema esteja ai, veja essa figura que ensina como contar:

http://ivairsouza.com/CI-555-pinagem.gif

Agora creio que você ira enxergar os pinos faltantes.

Abs.

[phckopper]

Os pinos de cima(_(

[Felipe Electronic]

Ainda não entendi, os pinos como estão no esquematico nao correspondem ao aspecto original do CI, agora na imagem que postei você tera um aspecto real de onde esta MESMO cada pino.

Abs.

[phckopper]

Ele tem 8 pinos certo?

Mas no circuito mostram 12 pinos

Entendi, os pinos nao estão nos lugares "reais" deles.

E isso mesmo?

[Felipe Electronic]

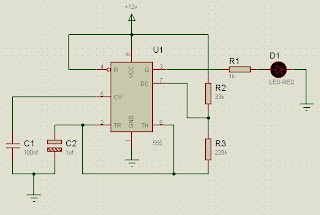

SIm, e repare que o circuito ainda está errado pois falta o pino 7, veja esse aqui, ta bem melhor:

http://2.bp.blogspot.com/_2sWJIxxcksY/SdDfWplZqjI/AAAAAAAAAAc/DvK-6xzKDxo/s320/piscaLed.JPG

Abs.

[Mauricio Bessa]

SIm, e repare que o circuito ainda está errado pois falta o pino 7, veja esse aqui, ta bem melhor:

http://2.bp.blogspot.com/_2sWJIxxcksY/SdDfWplZqjI/AAAAAAAAAAc/DvK-6xzKDxo/s320/piscaLed.JPG

Abs.

Você pensou que o ci estaria de acordo com o esquema? Aquele esquema eles fazem para só mostrar onde ligar e facilitar para eles no exemplo , pois na hora da montagem ficam diferente .

SIm, e repare que o circuito ainda está errado pois falta o pino 7, veja esse aqui, ta bem melhor:

http://2.bp.blogspot.com/_2sWJIxxcksY/SdDfWplZqjI/AAAAAAAAAAc/DvK-6xzKDxo/s320/piscaLed.JPG

Abs.

O layout fica tipo este:

[phckopper]

Valeu!! Ja podem fechar o topico!
