Mixer 3+3 Entradas com Equalizador Passivo

[paulosev]

Olá.

Estou para montar um circuito de um Mixer Simples (3+3) Stereo, já possuo todos os componentes, porém, este mixer não possue equalizador. Logo resolvi adicionar um equalizador passivo de 5 Bandas(preferi passivo), duplique o Circuito do equalizador para montar um para cada canal Mono e os potenciômetros utilizei Stereos. Acontece que não tenho certeza de onde devo colocar o equalizador e o circuito do mesmo (equalizador) possui um potenciômetro de volume da qual não preciso então tenho que reformular o circuito, mas não sei como.

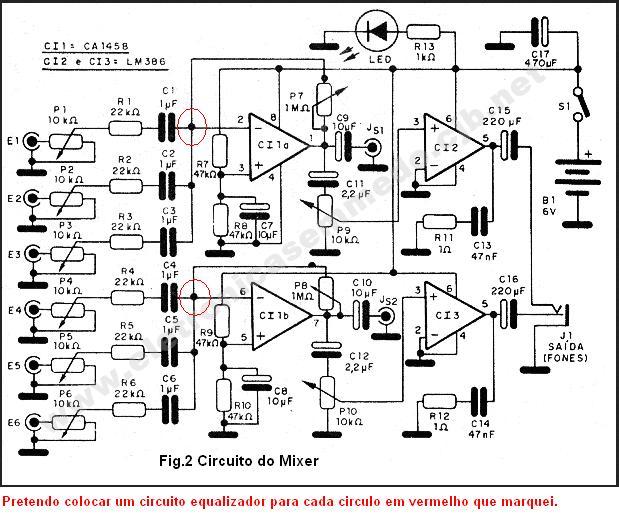

Link do circuito do Mixer : http://eletronicasemmedo.blogspot.com.br/2011/09/mixer-estereo-33-entradas.html

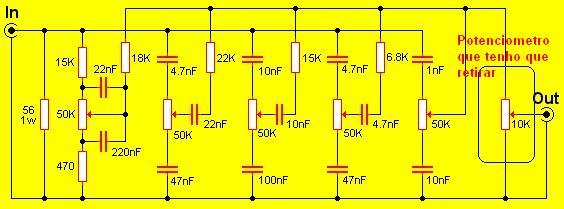

Link do Circuito do Equalizador http://eletronicasilveira.forumeiros.com/t2982-equalizador-passivo-de-5-bandas

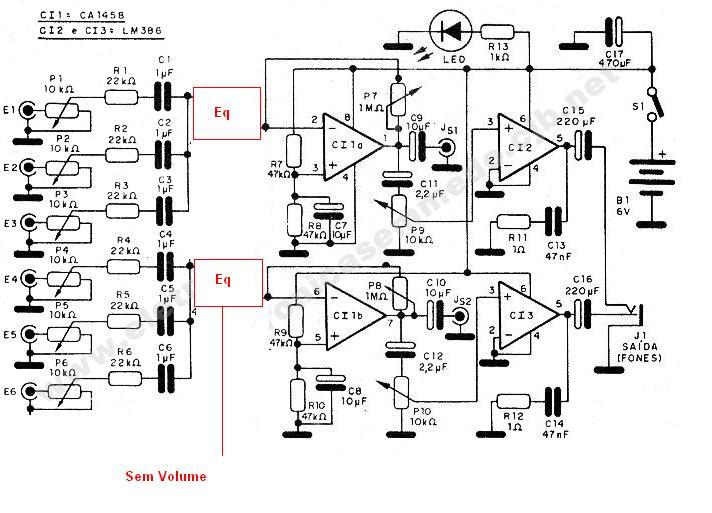

Em Anexo as Ideias Que tenho, só não sei se vai dar certo ou prejudicar o mixer.

[Jambao]

Equalizador você liga na saida do mixer e não na entrada do mixer.

Se não quer o potenciômetro de volume de 10 kohms, ponha em seu lugar um resistor de 10 kohms.

[paulosev]

Rapaz obrigado, não tinha pensado nisso de colocar o resistor . Já onde eu ia montar o Equalizador era para poder o som sair com efeito do mesmo sobre as duas saídas Sterios do Circuito, mas vou colocar na principal, como tu disse (Não sabia que na entrada causava problema).

Você tem alguma ideia de como colocar o circuito de Equalizador nas duas Saídas (Gravação e Monitoramento)?

[Jambao]

Sem mistério mas vou teria que redesenhar o circuito. Vou tentar fazer isso. Basicamente, os pots de 1 MOhm determinam o ganho de cada opamp. Os outros dois (P9 e P10) são simplesmente pots de volume para monitoramento.

Os pots que regulam o ganho de cada opamp têm que ser ligados a saída de cada opamp. Isso não se discute. O que tem que ser feito é que esse sinal não pode ser ligado direto aos capacitores (um de saída e outro de monitoramento de cada canal) e sim ligar a entrada do equalizador. Na saída do equalizador é que esses capacitores que antes estavam ligados a saida do opamp e aos pots de ganho, agora sim, são ligados à saida do equalizador. Agora sim. O equalizador é monitorado e ao mesmo tempo vai para a saida correspondente. Se não entendeu, vou tentar redesenhar o circuito.

Vamos lá então...

Circuito levemente modificado.

http://img717.imageshack.us/img717/3236/mixermod.jpg' alt='mixermod.jpg'>

[djpapadj]

ola amigo o esquema vai funcionar perfeitamente esse projeto é bem antigo mais é 100% ok

só tem um probleminha o equalizador ta no lugar errado

se quiser colocar um crosfade no Mixer dar uma olhada no meu vídeo



la tem como colocar o VU ESTA TUDO CERTO NÃO TEM EROS
