Boa. Você pode tentar então variar a tensão mesmo. Lembrando que há forças ocultas tramando contra você, tipo a pressão do fluxo, a pressão da mola e o fato de do solenóide ter sido projetado apenas para abre-fecha. Faça 1 teste rápido com fonte de bancada de 0 a 24V. Se tiver sucesso na mecânica e hidráulica da coisa, use tipo uma fonte de 24 e um regulador step down - movido a pwm. Em um outro momento de iluminação, vislumbro também um sistema com servo motor - onde um pot controla sua posição - adaptado numa torneira + o solenoide apenas pra abrir e fechar - algo como o papel de um disjuntor de proteção... Ah sim... senti vontade viajar mais 1 pouco... Imagine um sistema com 4 válvulas e cada uma com uma vazão diferente controlada pelo estrangulamento do cano.. tipo cada 1 o dobro do outro. Menor vazão, cano ou estrangulamento menor e vice e versa. Transformando o controle em binário, a teoria permite que se controle 16 níveis de vazão - contando com o zero, claro. Ok... pouca ou nenhuma aplicação prática pra tal mas to nem aí.. só senti vontade registrar

Solenoide [que conheço] só abre e fecha.. não tem meio termo. Pra esta façanha você deve se inspirar numa válvula proporcional (clique). Agora caso insistas no solenóide, você deve usar um pouco de imaginação/criatividade minha... p.ex. você deve ter acesso ao curso/deslocamento da abertura da válvula e adaptar seu tal ... .. de fato mais de 1 - e bolar um sistema de localização do deslocamento pra fazer o sistema parar naquele ponto. Obviamente neste caso não vai ter uma excursão linear mas tipo um step motor. Outra.. caso não precise de suavidade no fluxo - de seja lá o que for - pode bolar um sistema tipo pwm onde você controla o tempo total aberto por largura de pulso.. o fluxo vai sair em forma de jatos mas vai poder controlar a vazão média do mesmo jeito. Bem.. foi só um tradicional exercício mental pessoal em uma sexta feira treze.. Em tempo.. certa feita há muuuito tempo atrás adaptei um motor numa torneira e controlava a vazão a distância. Deu muito certo... me lembro de ter compartilhado a foto no [na época] asm51.eng.br. De fato ela está na minha nuvem.. preguiça de procurar

Pode ser pra algo como um filtro: o capacitor bloqueia ruídos vindos p.ex. do acionamento das velas de ignição. Também pode ser pra dar um tempo qualquer antes de acionar algo: o capacitor (+resistor) age algo como uma bateria que se carrega aos poucos. Pra evitar chutes generalizados, vê se o autor do Vídeo te dá mais informações... e compartilhe por cá

Geralmente vcc e gnd se comportam como um diodo com A em gnd e K em vcc.

Vislumbro rapidamente duas possibilidades. Usando palavras rasas, imagine algo como: -um conversor frequência->tensão e lançar mão de um comparador comum -o uso de um mc lendo as duas freqs e tomando decisões. Há de se considerar o tempo do processamento. off/1/2on.. cogite deixar ligado o corretor ortográfico do seu navegador.. nada pessoal, claro.

Suspeitei desde o princípio. Entretanto não se acanhe em medir antes a resistência da fita. Provavelmente é isolante mesmo ou deve dar uma R beeeeem alta. Se tiver/souber usar, basta colocar seu multímetro na escala >200K e com as ponteiras simular a furada dos terminais na mesma distância. Nos conte.... Sucessos!

Sim... mas o óbvio: se terminal furar e encostar em metal, babáu. Corte os terminais e coloque dupla dupla face .. ou +

Talvez o eletreto não seja o + indicado. Coloque outra fonte de sinal p.ex. encoste o dedo na entrada vazia. Coloque um outro tipo de microfone ou faça um pré pro eletreto. Também pode tentar colocar um a.f. ou foninho de ouvido que age como microfone também. E os óbvios como rever sua montagem, fonte, se a.f. está ok (não aberto) e etc. tmj... Também reduz imagens e claro, tem recursos extremamente bacanas, simples e úteis.. A propósito, acho que não deve ter entendido a mensagem subliminar do "tipo" e "ele" entre parênteses .. mas de boa.. literalmente [sob alguns aspectos]: tmj!

Ah sim.. lembrei de mais uma extremamente original que conceitualizei sem net... Ao construir uma nova casa ou reformar a cozinha, coloque alguns atrás do azulejo perto da pia: vai poder pendurar talheres e afins magicamente no azulejo. Um off na sequência... Dando um plus a+ na reforma e/ou construção... se sua casa tiver rede 127 e 220.. como as tomadas são iguais por mais que você identifique, pode haver confusões. Pra redução de risco de ligar algo 127 em 220, coloque a tomada 220 bem alta na parede de modo que você consegue acessar somente se subir numa cadeira... também outra ideota 100% original .. A derradeira...(ou não): faça uma rede paralela isolada de 12V/bateria e coloque lâmpadas 12V ao lado das de rede em alguns cômodos senão todos... acredite.. fiz em 2 em casa e estou a fazer isso em todos os cômodos de meu pequeno estabelecimento...

aplicação prática do 1.jpg>1k.txt © Poder pode mas pessoas "tipo" Moris visualizam melhor direto no post. É que "ele" tem preguiça de clicar no pdf, baixar, abrir e analisar

O que diz o manual? E o fabricante?? Pesquisou e/ou achou o esquema? Que máquina é esta? É de lavar roupa? O motor está travado? Gira com a mão? Ele é ac? Tem capacitor? Está bom? etc...?

Uma (01) das utilidades dos meus de dezenas de anos é pra pendurar chave de fenda e afins na bancada. De fato faço isso há meio século desde minha literal infância com aqueles pretos de a.f. . E claro, há dezenas/centenas de experimentos (clique) bacanas com estes ímãs que o google ou uma IA qualquer pode lhe recomendar.

¿como assim? Publique o seu esquema em .png em preto e branco ou fotos em .jpg ou .png ... Não baixei o pdf.

O google diz que tem que fazer isso... Mostra o que fizeste... ¿como assim?

Não te ajudo diretamente. O que me bate é apenas uma curiosidade de como isso daí pode ser reciclado visto que penso que não se pode moer e fundir. Penso que deve ser usado como está o que limita muito sua reutilização.

Isso não ajuda muito mas digamos que em algum momento você passe a saber pelo menos um pouco ... vamos falar sobre o lance da pastilha... O curto ou contato dos fios em pastilha nova mantém o transistor na região de corte ou seja aberto ou seja mantém em curto B & E e aberto entre C & E. Quando abre, um resistor que está entre vcc e B o faz conduzir acendendo a lâmpada ou led. Não achei na net imagem exata das palavras.. contente-se com algo como... Imagine RB da esquerda como os fios da pastilha dando contato. Aproveita a oportunidade [de negócio]... Olha que bacana... Quero comissão hein... Ah sim.. o mais minimalista seria simplesmente a lâmpada - ops.. de fato um led de alto brilho + resistor 1/2 valor alto - em paralelo com os fios da pastilha. Abre-se o contato dos fios: a corrente passa pela lâmp.. - melhor led +R . Mas isso é simples d+ chato d+ eletro-eletronicamente falando. Mas pode servir pra você ter 1 ideia de como acende quando abre o fio. Se achar que consegue, pelo menos faça uma visualização mental desta coisa.

Tá com cara de um mosfet canal N de pelo menos duns 5...10A .. clique... descubra o que tava conectado a ele.. um motor ou do gênero. Neste caso ele pode ter travado e/ou em curto e forçado a barra do mosfet... Se difícil de encontrar: dá pra adaptar outro mosfet de outro encapsulamento qualquer desde que se tenha vontade/motivação/imaginação/criatividade e um pouco de arte-técnica.

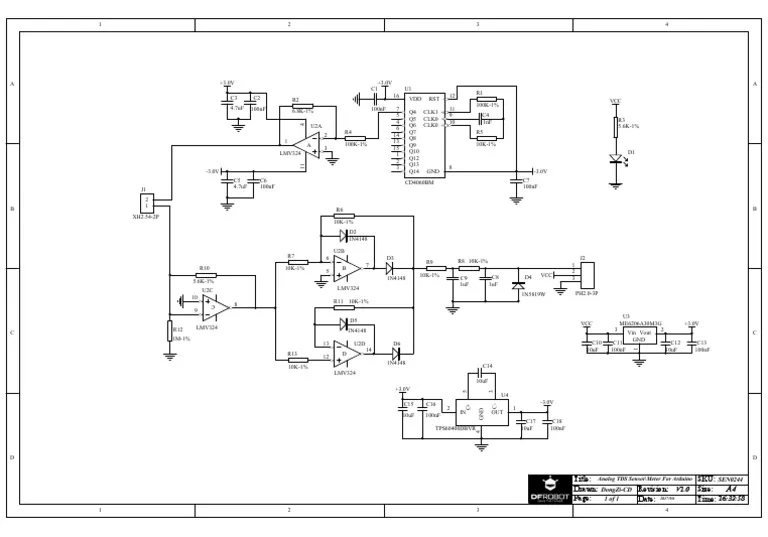

Olás... Pegando uma carona no tópico... Fazendo uma mini pesquisa sobre um projeto que me envolvi, achei por acaso este "Módulo Medidor de Qualidade da Água TDS Meter V1.0" cujo princípio de funcionamento remete ao título do tópico que é simplesmente a medição da R da água. Com alguns cliques achei seu suposto esquema: No entanto achei o princípio simplista d+: a R depende de partículas em suspensão, turbidez e tal. Também desconheço o motivo por terem usado aquele oscilador com divisor de freq sendo que o mais básico seria com 555 - que também faz parte do tópico. Percebo um retificador ideal cuja função é retificar sinal de baixa amplitude. E por fim, um filtro RC pra levar o sinal até o conversor ad. A partir do seu entendimento, penso que o circuito pode ser bem simplificado com redução de custo sem perder a funcionalidade. Moris/Serjão/Paulão/Renato/A Karl/RMLAzzari e cia bem que poderiam tecer algum comentário. Este projeto é de especial interesse, visto que possuo água de mina. "Módulo Medidor de Qualidade da Água TDS Meter V1.0 O Módulo Medidor de Qualidade da Água TDS Meter V1.0 é um dispositivo com a capacidade de detectar e medir o SDT (Sólidos Dissolvidos Totais), que indica a quantidade de sólidos solúveis presentes na água. Em geral, quanto maior o valor SDT, menos limpa é a água. Portanto, o valor SDT pode ser usado como uma das referências para definir a limpeza da água. Medir o valor SDT na água é medir a quantidade total de várias substâncias orgânicas ou inorgânicas dissolvidas em água, na unidade medida ppm (Partes Por Milhão) ou miligramas por litro (mg/l). A sonda possui um eletrodo capaz de medir materiais condutores, tais como sólidos suspensos, metais pesados e íons condutores na água. Ideal para projetos utilizando Arduino, PIC, Raspberry PI, entre outros. Especificações Técnicas: Módulo Medidor de Qualidade da Água TDS Meter V1.0 Modelo: Sensor De Turbidez Marca: OEM Tensão de Operação: 3,3V ~ 5V DC Tensão de saída: 0 ~ 2.3V Corrente de trabalho: 3 66ma Escala TDS: 0 ~ 1000ppm Precisão da medida de tds: ± 10% f. s. (25 Graus Celsius) Interface do módulo: XH2.54-3P Eletrodos: 2 Comprimento do cabo da Sondal: 60cm Conector da Sonda: XH2.54-2P Sonda impermeável Composição: Placa de Fenolite, e Componentes Eletrônicos Tamanho Sensor: 50mm Largura x 15mm Profundidade x 15mm Altura Tamanho Módulo: 40mm Largura x 30mm Profundidade x 8mm Altura"

...e provavelmente ilhas e trilhas. Verifique. Verifique a alimentação do ci oscilador principal bem como de algum mc que ele possua. Geralmente 5 ou 3v.

Parece que você deu uma detonadinha básica nas ilhas e trilhas principalmente as da esquerda. Verifique com multímetro pra ver se tem contato com as ilhas (fileles) e vias (buraquinhos). Observo também ilhas/trilhas oxidadas. Observo as que conectam R8 bem escuras e outras "ausentes".. sinistro...

Seu circuito está meio aleatório. Não estou vendo nem esta conexão... ...nem ram, só contadores aleatórios. você precisa antes de tudo definir qual contador, qual ram vai usar. Também deve precisar de um outro contador ou timer pro relógio. Depois defina o algoritmo de acordo com o enunciado... algo como uma detecção de passagem por 1 minuto que vai capturar a conversão analógico-digital e gerar um sinal WR pra gravar a ram. bem.. isso é só o princípio (em duplo sentido)... Mas continuo não enxergando a restrição ao uso de microcontrolador na sua questão. Seu professor falou por fora que não deve usar mc? Sério que ele quer que você use apenas circuitos lógicos? Se você ou algum colega seu conseguir, publique aqui pra gente ver... De fato é algo relativamente complexo sem uso de mc pra míseros 2.5 pontos ( ! )

... a não ser que sejam open colector [ou drain] . ... continuo achando que a questão do delay entre sinais será importante... e esqueci que não comento tópico resolvido ... que não por mim

Não sou do ramo gamer mas você souber como funciona bit a bit seu tal teoricamente sim é possível usar um esp32 ou similar pra copiar seus comandos. Pesquise mais sua fonte de informação e se achar que deve, publique e publique o progresso e resultados do seu projeto pra esta comunidade.

Sim amigo. Você deve aplicar primeiro o sinal UD - definir a direção - e depois o clock. No caso você deve implementar um certo atraso no clock. Isso pode ser conseguido com um simples filtro RC. Pena que to sem lápis e papel pra te desenhar. mas é literalmente um R em série com um C pro gnd. Só não sei se seu simulador vai simular analógico junto com digital. E nem precisa do relé, ok? Mas tenta colocar o relé no clock. Vai que o simulador simula o atraso do acionamento mecânico do relé. Na prática não é bom contar com isso, ok?

De fato as operações são bem complexas pra alguém na sua idade entender. Eu - que sou bem mais jovem que você - teria muita dificuldade em esmiuçar as entranhas do sistema mc-alu bit a bit. No entanto permita-me lhe dar um vislumbre de uma passagem pela evolução. ... google 74hc181 datasheet pra você ter uma vaga ideia. Perceba que não há processamento: basta aplicar 0's e 1's nas entradas e há resposta imediata nas saídas. é tipo isso que faz a alu dum mc só que com muito mais portas lógicas. Perceba que sua interpretação não é pra meros mortais mas me lembro vagamente que certa feita meu professor detalhou uma operação dele.. saudade.. passado sempre presente.. Também é curioso pensar que deve ter havido aplicação prática pra ele no passado... nem consigo imaginar qual seria... Sentindo vontade clicar um pouco +, achei este blog antigo http://dqsoft.blogspot.com/2013/07/unidade-logica-aritmetica-74181.html
