Existem temporizadores prontinhos que devem ficar muito mais em conta do que um personalizado (a não ser que seja imprescindível). De toda a forma, fale + sobre o projeto, sobre você, seus conhecimentos e tal. De repente podemos orientá-lo a programar um mc pra isso. É facim. E quer saber? você pode até programar um celular velho pra isso usando o som do alarme pra disparar sei-lá-o-quê... Se achar que deve, sem compromisso ...
-
não sei se entendi direito mas você envia comandos 1 a 1 pela serial e ele executa 1 a 1 é isso? você não pode enviar um script com pacote de comandos pra rodá-los em sequencia? Alguns sisteminhas têm como você fazer o mc rodar com sistema na ram tipo carregar um linux. É esse seu caso? (Não conheço coldfire tampouco as entranhas do linux. Só arranho a superfície) Pesquise também sobre os conceitos de bootloader
-
Paulão Também não tive contato com o tal dds. Numa lida rápida parece que não me pareceu tão amigável quanto à uma minimalista rede r2r. Como tenho mentalidade minimalista, penso que uma rede r2r ou pwm também posso criar qualquer onda até mesmo voz sintetizada com qualquer mc. Mas se está dizendo que dá resultado melhor, então tá...Se pode complicar, pra quê facilitar? Sobre as ondas... sinistro...
-
Bom, eu acho que você conseguiu o mais difícil que é não conseguir simular pois na net tem muitos exemplos O que eu acho é que a faixa tá grande demais pra algum circuito funcional simples. Neste caso permita-me te sugerir um circuito com uC (e não ao contrário). Com microcontrolador além da versatilidade fica muito + simples. P.ex. use uma rede R2R ou um filtro RC numa saída pwm O quê? Não entende nada de uC´s? Então aproveita! Taí a oportunidade de se introduzir no mundo do uC .. Sem medo .. kk abç
-
Circuito de proteção, com lâmpada incandescente em série
.if respondeu ao tópico de Bota em Eletrônica
Pararam de fabricar estas lâmpadas. São muitas opções . você pode p.ex. ligar ferros de soldar em série. -
Amigo, peças que você não encontra no seu cad você tem duas opções: -baixar alguma biblioteca da net (sim vai ter que pesquisar com alguma "intuição") -fazer a peça você mesmo (sim vai ter que estudar seu cad pra ver como "fazer") Ou também pode aguardar algum bom samaritano que as tenha feito e que tenha boa vontade em publicar e torcer pra que sejam idênticas as que precisa Dependendo do projeto, nem precisa das peças. Bastam ilhas ou pads dispostos coerentemente, óbvio
-
Pra variar, um off topic meio on... Me fez lembrar que certa feita (há bastante tempo, no começo de carreira) alguns ferros de soldar estavam a aquecer pouco. Me chamaram pra ver e resolver mas tinha que ser pra ontem!! A causa achei rapidinho mesmo: tensão da bancada estava baixa... pra não perder tempo procurando a causa, a luz rápida que veio foi: ponte e capacitor pra alimentar os ferros com dc cuja tensão retificada/filtrada - ou melhor, a energia acumulada no capacitor - é maior do que a ac pura conseguia fornecer. Deu certo. Todo mundo rindo a toa. Principalmente o patrão.
-
+1 off topic 1/2 on Me fez lembrar do motor de Heron 2º a história (ou estória) ele já poderia ter começado uma revolução industrial muito antes da que ocorreu com a máquina a vapor. Mas quando Heron apresentou a um nobre "financiador", ouviu a resposta.. "Bacana sua máquina. Pode gerar algum trabalho.. mas escuta aqui.. o que que a gente vai fazer com os escravos?"
-
Alimentação de circuito interruptor apenas com fase e retorno lampada
.if respondeu ao tópico de barriosraphael em Eletrônica
@barriosraphael tenho sim amigo. Veja este ci que bacana... Mesmo quando o triac fecha, deixa uma tensãozinha suficiente pra alimentar o circuito por isso não precisa da outra fase Este ci é bem bacana pois além do sensor, incorpora um timer e um sensor de luminosidade pra não acender a lâmpada de dia e o + legal, custa menos de 1 real (na cotação de hoje) . Claro, melhor usar lâmpadas led -
Me lembro vagamente deste post. Mas acho que é algo relativamente complexo pros parcos conhecimentos mencionados pelo amigo. Por causa disto é que acho que nada poderia ser acrescentado. Tipo assim.. dar passo maior que a perna. Mas não desistam! Nenhum dos 6 2!
-
SIm você pode chamar de palavra reservada se quiser mas de fato são termos e nomes dos registros predefinidos num #include qualquer. P.ex. em algum lugar a palavra chave PB7 foi definida como .. 7. Só isso. Seria uma constante. Traduza portanto 1<<PB7 para 1<<7 e traduza de novo para 1 deslocado 7 vezes pra esquerda e continue traduzindo para 0x80. E o "|" é operação OR. Junte as peças agora. Sobre PINB tá mais pra pino faltando a definição. Não seria PINB0 p.ex.? De fato, depende do compilador. No IAR C p.ex. é PORTB_Bit0 ou PINB_Bit0 ok depois tento PORTx=0x55 e PORTx=0xaa em alguns mc pra ver
-

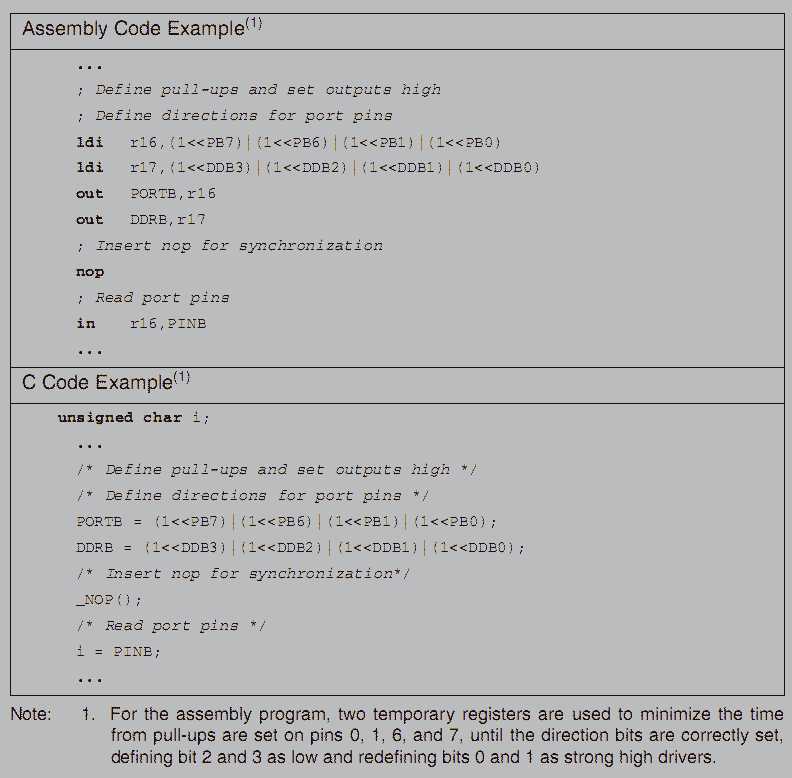

ok môr... é mamão com açúcar... Não achei rapidamente algo pronto na net por isso usei minha cota de upload do forum mesmo. Veja a captura de tela que também estava no meu alt-tab Os manuais dos avr´s geralmente tem um exemplo em assembly e em c. Veja que bacana. Penso que isso deve saciar sua sede inicial... e trocadilhamente portas devem se abrir pra você amigo. kk Se aqueles (1<<PB7) e etc te parecer confuso, pergunte... Dica: traduza ldi r16,(1<<PB7)|(1<<PB6)|(1<<PB1)|(1<<PB0) por ldi r16,0b11000011;'//não sei como é a representação binária pro seu assembler Percebeste a posição dos bits em 1? Aparentemente no assembly não se pode escrever no port diretamente e precisamos passar 1º num registro pra isso. Em c, "pode" Puts, mas cadê o Paulão hein?! kk
-
Ficou 1 pouco confuso (2me). Tente fazer algum desenho. Quiçá podemos te orientar melhor abç
-
@aphawk li "furioso" kk. Poizé... vi conexões com computação quântica também mas o autor não viu ou preferiu não ver. Direito dele. Também o de buscar novas respostas ou "analogias" e se sentir a vontade em conosco compartilhar ou não. Boa sorte
-
Pior que nem parece transistor mesmo. Não sei porquê não quis dizer onde,como porquê, por quem é usado mas enfim... boa sorte
-
Provavelmente o proteus não simula o som entrando no mic mesmo. Sem problema.. coloque um gerador de áudio ou sinal a uns 1KHz com baixa amplitude em série com um button Oriente-se com um circuito sensor de palmas
-
Moris, você pode não acreditar.. mas se eu der alt-tab agora, caio num projeto com avr que estou a a concluir!! Sério! Só que é 100% c mas há conexões com suas inquietações. Então vejamos...Vou considerar que é um atmega8 ok? 1 - Como fazer a portac ser entrada? Qual é a instrução? Não é instrução. Basta escrever 0b00000000 no registro DDRC. Vide datasheet 2 - Como fazer a portab ser saída? Qual é a instrução? A mesma coisa. Escreva 0b11111111 ou 0xff ou 255 no registro DDRB Perceba que é o contrário dos pic´s 3 - Um micro com 32kB de flash poderia aceitar cerca de 16k de instruções, já que as instruções possuem 16 bits? É isso. Geralmente um bom compilador c otimiza o uso fazendo caber 4 letras em 16 bits já que o asc-ii vai até 127 pex quando você cria uma tabela ou frase. A qualquer momento vejo se o meu faz isso. 4 - Qual instrução que copia o valor da variável da RAM para um registro rd (0<= d <= 31)? deve ser um mov ou out qualquer.@aphawkou d.s. confirma 5 - E a instrução inversa do item 4? @aphawkou d.s. 6 - Nos itens 4 e 5 é necessário usar um dos três registros duplos ou existe uma instrução direta, sem indexar os três registros? @aphawkou d.s. 7 - Como escrever na porta B, se os bits 6 e 7 usam o cristal? Teria que usar o oscilador interno? Em c PORTB=valor. SIm, deve configurar os fuses como osc int 8 - Como ler da porta C, se não encontro o bit 7 no uC? Ele não existe. No seu sw deve ser desconsiderado o bit7 9 - O pino PC6 pode ser usado como entrada, além do reset? Aqui cabem informações superimportantississíssimas. Se for encapsulamento DIP E você está gravando com um gravador com algoritimo em PARALELO, sim você pode usar como pino IO. Mas se for SMD e você obviamente deve gravar com aquele algoritimo SERIAL, NUNCA, MAS NUNCA MESMO use como IO. Apenas como reset ok? (você define isso nos fuses ou no progamador) É que depois de gravado este pino não aceita mais VPP de 12V para gravação. A explicação é simples. Ele se desconecta do RESET que aceita 12V e se conecta ao buffer de I/O que não aceita +. De fato (é sério!) fiz isso e perdi um ci smd o que não foi problema pois tenho acesso a centenas mas deu um certo trampo pra descobrir porque parou, tempo perdido de pesquisa na net, tempo perdido para troca Agora um off topic 1/2 on... Penso que não há necessidade de se passar pelo asm para se conectar às entranhas do mc. Basta saber a função de cada registro (dos que va usar em determinado projeto) e acessá-los/modificá-los com sua linguagem não assembly. Este argumento de "domínio total, código menor, não confia no compilador " e etc é paradigma que está quase à margem da racionalidade (ou melhor, razões técnicas), e passou da hora de ser quebrado. Falando por mim 1 pouco, já fiz projetos com mc´s LPC ARM, 8051, AMD, pic ATMEGA, ATTINY, (esqueci outros) 100% em c com sucesso absoluto sem contato com asm e que vendeu e está a vender até hoje. Mas, claro, não vá por mim não. Siga seu destino com progressos e sucessos! E vá contando comigo... 1...2...3...4.
-
você vai ter um problema quântico de se determinar o estado inicial ligado ou desligado mas enfim... Essencialmente você precisa é de um 555 trabalhando como monoestável Se você ligar um capacitor chute 100nF em série com o pino 2, penso que ao ligar ou desligar a lâmpada você vai ter um pulso negativo e disparar o 555 Ou se não, um dobrador de frequencia antes. Há de se aumentar os valores do 101 (100pF) e 330R mas é a essência da coisa Na subida, na descida, há um pulso na saída. Cara.. parece poesia.. kk Apesar que ainda acho que pode haver melhor solução.. p.ex. veja esta outra... alimentar com o 12V da ré, dar um tempinho, aplicar o pulso de ligar. Pra desligar não precisa disso né. Aguarde novas ideias
-
Acho que este tal de ternário (1ª vez na vida que leio este termo) não morreu, apenas mudou de plano: foi para o da física quântica. Se transformou em qubit que pode ser 0 , 1 ou ambos. Dê uma lida no conceito e... me explique kk off topic Me fez lembrar um artigo que vi numa revista estrangeira lá pelos anos.. não interessa! Haviam desenhos de portas lógicas OR, AND, NOT, NAND XOR e etc e uma que o engraçadinho tinha criado... porta MAYBE, PERHAPPS ou algo assim. Era pra ser engraçado e acho que até que dei alguma risadinha mesmo.
-
Esquema elétrico (dúvida valor de resistor)
.if respondeu ao tópico de Henrique De Carvalho Vieira em Eletrônica
Sim todos. São só pros leds. c01g apesar de não estar representado no "esquema", é só um capacitor 100nF. Se não estiver em curto nem precisa trocar mas se quiser qualquer um escrito 104 dá certo. Infravermelho não vejo o modelo. Por intuição é um vishay tsop alguma coisa De nada... Acho que você mesmo pode trancar -
Esquema elétrico (dúvida valor de resistor)
.if respondeu ao tópico de Henrique De Carvalho Vieira em Eletrônica
330Ohms -
Se o google não ajudou, diga onde é usado, fotos, esquemas, finalidades, etc. Quiçá podemos ajudá-lo. O google não registra intuições (ainda).
-
para retornar número de números negativos eu faria algo do tipo signed int numeros[10]; //os dados já vêm de outra fonte unsigned char numeros_negativos (void) { unsigned char i,n_n_neg=0; //número de números negativos for(i=0; i<=10; i++) { if (numeros[i]<0) n_n_neg++; } return n_n_neg; } Podes usar o mesmo princípio pros d+...
-
Preciso de projetos de tcc - eletronica digital
.if respondeu ao tópico de Horse With No Name em Eletrônica
Clique aqui e veja se ajuda -
resistor no led por gentileza
