...e, claro, mosfet, diodo, indutor que suportem mais que o dobro desta corrente

o quê esta placa faz? Pra que serve? Quem, como, porquê, onde é usada? Como conecta ao pc? USB? Serial? Blue tooth? etc? Sim seu post tem coisa errada. Uma delas é publicar seu contato. Aqui era pra ter só gente boa mas... vá saber...

pra altas freq o tamanho e formato da antena são críticos. Penso que os do bt já estão definido como ideais. Sem certeza absoluta que se externar a antena mehora o alcance mas nada impede de você soldar um fiozinho na antena (geralmente uma trilha) e por pra fora pelo buraco do p2. Cogite aparelhos com bt 4.0 que tem maior alcance

Opinião conceitual pois nunca tive contato com rfid além da superfície... Penso não haver relação direta entre mikroc e rfid. Hás de estudar rfid, protocolos, interfaces e tal separadamente pra depois acoplar no seu compilador

Com base nos sintomas "suspeitei desde o princípio" (literalmente). Como descobriu? Por si ou teve ajuda? se for o 2° caso, o ajudante não quis dar continuidade? Medo? .. faz parte Por partes... Seguinte, confirme se aquele disjuntor é fase ou neutro. Coloque aquela chave com neon. Tem nos camelôs ou 1,99. Se tiver multimetro, coloque na escala de 750Vac, encoste uma ponta nos terminais do disjuntor e outra num terra conhecido com certeza ou até mesmo coloque na parede ou até mesmo segure com o dedo. Dá choque não (se multimetro e escala = ok). Aguarde novas instruções ou opiniões dos bons amigos daqui

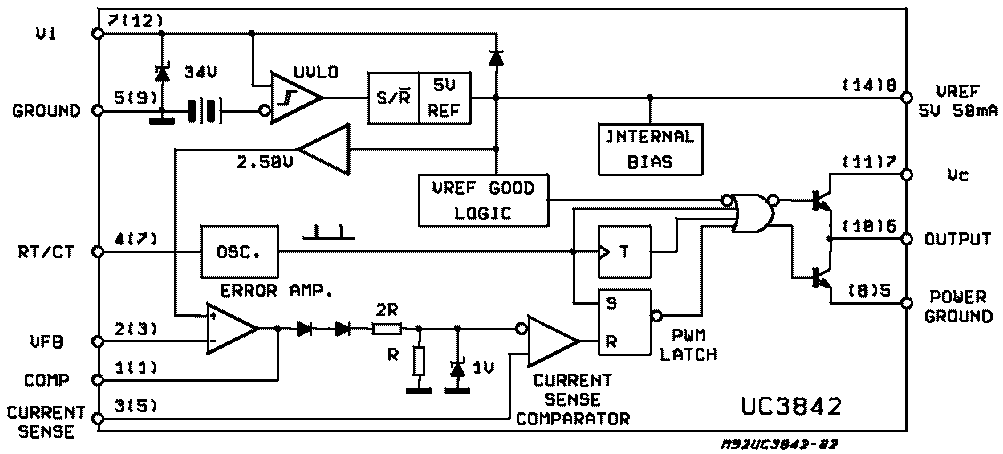

boa sacada @albert_emule ! Usar o limitador de corrente pra controlar .. corrente. 10! off-on-topic.. minha conexão meio que ficou lenta bem no momento em que carregava a imagem. Achei que estava muito grande pois mencionava 1.3MB de tamanho. Senti uma vontade irresistível de reduzir "um pouco" o tamanho da imagem. Caiu pra 7KB Dica: quando a imagem é p&b reduza pra duas cores e salve no formato .png. Esquece o lance da velocidade, tamanho e tal. A minha também menciona 1.3MB depois de copiar e colar. Mas mantenho a dica do .png com 2 cores ok?

você quer uma fonte de corrente constante controlada por pwm? Talvez você tenha que aumentar os 12V pra aumentar a corrente e usar fets parrudos publique o circuito ou fotos e etc

É um bom (e caro) adicional sim amigo @ilkyest desde que o gerador seja 12Vdc. Mais ainda se o (desconhecido) aparelho solicitar altas e eventuais correntes de pico (como ocorre em sons automotivos de potência elevada) No caso do gerador ac, obviamente este capacitor (meu sonho de consumo) não deve ser usado

Não medi por não precisar mas a princípio o gerador é senoidal sim. Ele varia a frequencia 1 pouco durante uma variação de carga. Nada que aparelhos eletreletrônicos não estejam preparados pra isso. Qual tensão dc ele espera? Se for 12 seus problemas acabaram. Nos contatos que tive com equipamentos médicos de suporte à vida, todos têm bateria. Quiçá o seu tem até entrada para bateria externa...

De nada. Vi o "circuito" que "não vi". Não tem esquema, preguiça de levantar, não baixei o pdf. O que posso falar sobre ele é que não vi modo de realimentar com uma parcela do 5V pra estabilizar. Se isto estiver em outra parte do artigo, tudo bem. Se não, você vai ter que bolar uma estratégia para esta realimentação: duty cycle controlado por tensão. Sucessos!

legal Albert. Mas deu 30 segundos e tiver que parar de assistir... me deu dor no pescoço kk.

bem lembrado @ilkyest no entanto acho que deve forçar o alternador só se as baterias estiverem muito descarregadas. Não entendo muito mas acho que o regulador de tensão controla também a corrente Então, devido ao "valor" extremamente alto envolvido, sugiro apenas manter a bateria adicional no carro sem necessariamente ligar em paralelo só por precaução.

o cara tá certo e tenho o mesmo interesse que você.

Se comparado aos 30.000, um investimento em -inversor senoidal pra colocar na bateria do carro -gerador a gasolina pra alguma eventualidade (último paguei 240,00. ele tem até saída 12v pra carregar bat) penso ser pequeno Ao invés de outro alternador, sugiro outra bateria

amigo, faça tal conversão externa e inclua o pic fora desta. Do seu circuito,considere apenas L1,D1,Q2,C3 e realimente o pwm de Q2 com uma parte dos 5V advinda do catodo do D1. Pronto! já tem seu 5V estável. Com a dita "corrente muito pequena" deve durar até acabar. Um circuito próximo pra isso (do link) Acho que alguns mc (não sei seu pic) suportam sim 5V mesmo se alimentados com V menor Também avalie se pode alimentar os outros ci´s ou seja o circuito todo com 4.8...3V3. Alguns circuitos cmos, de boa. Se não for segredo de estado, publique seu circuito todo...

permita-me... -refazer o motor talvez não seja possível com facilidade. -Bomba 12V não deve ser tão cara assim. -inversor nobreak pode ser uma alternativa mas pode ser + caro que uma bomba 12v. Se sua bomba for motor dc, tudo bem. Se for daquela bomba submersa (não é motor rotativo, conheço por bomba sapo), talvez ela precise de inversor senoidal. Só testando mesmo

O motor ac do ventilador gosta de trabalhar suavemente com uma onda senoidal que provoca um campo magnético rotativo bem "redondinho", uma fofura. O barulho é porquê o dimmer literalmente despedaça a senoide e o campo magnético bem bruto com picos abruptos. Um trafo com várias saídas é uma saída legal. Outra.. se dinheiro não lhe for problema, um inversor de frequencia é a melhor solução pois altera tanto a tensão como frequência abç

opinando.... R87 AM VL MR = 470R R88 AM VL PT = 47R (sem 0.1) dourado=5% branco=algum coeficiente de temperatura pela aparência, cor do corpo e algum insight =1W visualmente não aparenta dano. Sugiro medir com multímetro se tiver abç

não vejo as figuras... Não vou te ajudar diretamente mas permita-me opinar Dá um 1/2 nó na cabeça pensar em fazer o mc autocontrolar sua alimentação. Ele perde tempo, recursos, e etc mas enfim,mais vale um gosto e cada mania com seu lôco. E outra, ele foi projetado pra trabalhar com uma faixa relativamente grande sem variar a frequência. E mais outra, pilhas recarregáveis ao atingir uns 70% (chutei) do valor máximo podem ser consideradas descarregadas e se continuar a consumir corre-se o risco de dano. Ah você precisa de V estável pro conversor ad, comparador e afins? sem problema.. esta use externa fixa. Alguns avr´s as tem interna. AVR++ Finalmente.. subir pra 10 pra cair pra 5 não é muito eficiente não vejo as figuras... Dê uma olhadela nisso que pode lhe inspirar

kk. tem alguém pirando cabeção por aqui. E acho que sei quem é... Foi aqui e foi hoje kk. Sorry friends... Considerando que você quer 2 em paralelo pra cada saída 5V pra não forçar o limite de corrente do 7805, meio que pode (ainda que isso suscite impulsos de verdadeira agressividade). Ligue um resistor de 0.22R 1W em cada saída pra garantir uma certa equalização nas correntes. Mas isso não muito certo não. Tente com regulador de maior corrente. O chaveado (agora sim kk) ou algum conversor 12..5V que você acha no m.l. ah sim, estava digitando enquanto @Ricardov respondeu. Era exatamente aquele que vi no m.l.

É isso aí... De fato o 7805 não 'libera' 1A, ele 'suporta' 1A passando por ele. Se passar 0.85A então tudo bem. Mas 'prestenção' menino! 0.85A vai ter que dissipar no corpinho dele (12-5)*0.85 = quase 6W. Tem que ter um bom dissipador. Por isso que sugeri o chaveado = menor dissipaçao abç

se você gravar 2 mc´s, conectar o pino TX de um no transmissor e no outro o pino RX no receptor o transmissor com for(;;) { while(!TXIF); TXREG=PORTB;//botões } e o receptor... for(;;) { while(!RCIF); PORTB=RCREG;//saídas } A princípio você já tem seus 8 canais. Com um pouco + de ginástica, consegue tantos canais quantos pinos tem o mc. No caso é pra um pic qualquer mas é a lesma lerda pra qualquer mc Não estão inclusas as configurações do hw.

vá de @Ricardo S Ferreira . O que você quer fazer não dá certo. Não se aumenta potência simplória ou simplistamente

....ou coloque um fio rígido com tamanho aproximado da antena.

não vi o d.s. deste cara mas intuitivamente deve se tratar do InCircuitSerialProgramming clock e dado e não têm nenhuma relação com a interface serial txrx. Mas sim você pode usar estes pinos ou quaisquer outros 2 pra isso bastando fazer uma usart por sw. Mas antes, queira ver se este mc tem intefaces I2C ou SPI por hw ou até mesmo a uart. Lembre-se que não vi o d.s. Ah sim, sendo só pra enviar dado, basta 1 pino e um protocolo qualquer
