Usei quase essa mesma configuração (no meu caso um i5 2320), mesma fonte e placa da powercolor e jamais tive problema depois de instalada a placa. Digo isso porque precisei atualizar a bios pois não ligava o monitor. Apanhei um pouco mas depois ficou show de bola.

@alexandre.mbm acho que no seu caso um GPS tracker watch serviria bem. http://produto.mercadolivre.com.br/MLB-813153668-relogio-rastreador-crianca-localizador-gps-infantil-idoso-_JM

E por aí vai (ao que eu me referia no tópico) - porque é uma questão muito antiga e envolve vários fatores que são sociais, econômicos e políticos. Nos EUA quase tudo é terceirizado e isso dá um grande apoio às pequenas empresas. O Sebrae tinha uma estatística que era de 2 anos de sobrevivência para uma empresa nova. Nosso país não dá apoio ao crescimento e desenvolvimento pleno tanto das pessoas como de empresas. Essa é uma infeliz realidade. Na época que abri minha empresa o tal do Banco que leva o nome do país fazia - como faz até hoje - um monte de propagandas na mídia dizendo favorecer o empreendedor, etc., etc. Fui abrir uma conta jurídica e quando o gerente me disse o valor do saldo médio necessário para tanto eu dei risada. Para não mandar ele para aquele lugar, disse que se eu tivesse disponível no momento tal valor para ficar parado na minha conta ao invés de estar sendo aplicado na empresa, optaria por voltar a ser funcionário. E como já disse, por aí vai... Ninguém, lá fora, respeita o nosso país pois jamais nos fizemos respeitáveis. Coréia do Sul era um país estagnado e um dos mais pobres na região. Depois que se juntou aos Tigres Asiáticos a coisa mudou porque a mentalidade mudou. Aqui vivemos em uma mentalidade retrógrada e voltada ao anti-desenvolvimento, sem o devido apoio, impostos mais altos do mundo, ensino discutível, saúde idem, etc., etc., etc. E por aí vai... e o triste e mórbido fato que não sabemos sequer votar...

Há décadas se ouve falar sobre o lixo eletrônico, muitas vezes deixados na calçada das casas, em países como Japão ou EUA. Muito tempo atrás um amigo que morava nos EUA me disse que ia passando na rua e viu um pc largado na calçada e foi lá e pegou. Tinha a fonte queimada, trocou e ficou com o pc. Naquela época o pc era mais avançado do que o meu aqui no Brasil. O Japão e os EUA começaram essa questão de fabricar equipamentos descartáveis. Mas o que precisamos levar em conta é que nesses países o preço de um equipamento novo é acessível mas no Brasil a história é outra. Temos a taxação exagerada de impostos e isso muda toda a nossa realidade. E é um bla,bla,blá sem fim esse assunto... A Isadora citou dois pontos interessantes na questão que me veio em mente assim que li o enunciado. Um deles é a questão do conhecimento, aprendizado e experiência do profissional que ao longo de seu caminho vai acolhendo no dia a dia. Trabalhando em uma determinada área vai chegar o momento que só de olhar para o problema vai conseguir enxergar muitas coisas. O outro ponto é o investimento que empresas fazem em um produto que começa lá em P&D e Marketing e abrangem as linhas de montagem, metalurgia, eletrônica, injeção, CQ, etc., etc. O que posso dizer é que hoje está muito, muito, muito melhor do que estava no passado. Na minha época existia o tal do dólar-livro (mais uma cretina invenção) e os databooks eram impressos e valiam ouro. Hoje, com a internet, você entra em qualquer lugar e os datasheets estão lá e é só escolher. Outra questão é que engenheiros e técnicos antigamente trabalhavam com o lixo eletrônico - componentes fora de especificação - que não entravam na Europa e eram destinados aos queridos "latinos". E por aí vai...

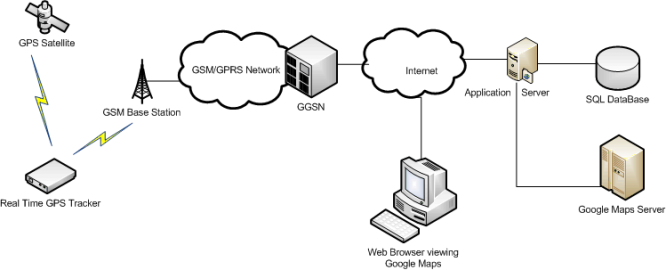

@Nicole de Oliveira, você disse que é nova nesse ramo. No ramo dos cães ou da eletrônica? rs... Nesse exemplo que passou não é utilizado um celular. As informações são visualizadas no display. Lá no final do artigo - que nada mais é do que uma propaganda para a venda do produto - ele diz que se você quiser fazer terá que melhorá-lo. Só para eu entender, você disse que quer fazer, ou seja, montar e botar pra funcionar. Estuda ou é simpatizante da eletrônica ou somente quer ter um gps para seu cão? se somente quer ter um gps para seu cão apoio o conselho do BC e acho melhor adquirir um pronto - mesmo não sabendo quanto custaria um equipamento desses no Brasil. Agora, se está estudando eletrônica e quer fazer o projeto para aprender mais, diria que está no caminho correto. Esse projeto que postou utiliza 3 módulos - ou shields: um gps adafruit, ATmega32u4 e o display. Trabalhando com microcontroladores terá que aprender software e hardware. E conhecer as especificações dos shields, suas capacidades e limites, ou seja, se dedicar e estudar. Para enviar a localização para o celular alguns passos são necessários e um deles é um aplicativo no celular que "identifique" seu cão. A outra é transmitir o sinal da geo-localização do gps para a internet. É possível criar um projeto no google maps e a partir desse projeto conseguirá uma "chave de API" para Android gratuita. Dê uma olhada aqui: https://developers.google.com/maps/documentation/android-api/start Também pode olhar aqui: http://www.gps-coordinates.net/ e aqui: http://www.instructables.com/id/GPS-car-tracking-device-using-Arduino-and-smartpho/ e: http://www.instructables.com/id/Android-and-Arduino-Location-Object-in-Area/ Eu também gostaria de fazer alguma coisa parecida com gps mas nunca tive tempo. Pode criar um tópico com esse projeto - do início ao fim - que acredito será bem visto por muitos.

Acrescentaria que "cada caso é um caso". E a pergunta "Do que estamos falando?" Com certeza o conserto depende de vários fatores mas a experiência do técnico com aquele produto e defeito pode agilizar bastante a finalização do processo. Se existe algum tipo de serventia ou utilização das placas antigas ou se simplesmente quer guardar como recordação é um outro caso. Se necessitar para o trabalho de um equipamento funcionando em full time a questão do preço x tempo vai pesar.

E ainda tem a questão do tempo que demandaria para o conserto versus o preço de uma placa nova.

Em alguns locais, por questões geográficas e geológicas, existem maiores incidências de descargas atmosféricas. Tudo que é metálico do lado externo servirá como captação de raios. Antigas antenas de tv e uhf, cabos de elétrica, telefone, tv a cabo, etc. A onda eletromagnética se propaga pelos cabos e acaba atingindo equipamentos. Os pará-raios de linha/protetores de surto/filtro de linha - sejam para elétrica, telefonia ou tv - servirão para proteger os equipamentos e na pior das hipóteses, minimizar o(s) problema(s). Digo isso porque um raio líder pode chegar a mais de 200kA e contra isso é bem complicado se proteger. Em alguns países da Europa eram obrigatórios pará-raios de linha lá fora na rua, na entrada de telefone. Então, se o local onde mora tem grande incidência de descargas, também pense em colocar um DPS na entrada de energia. E para que toda essa proteção funcione adequadamente deverá ter um aterramento ou um aterramento em boas condições.

@Cláudio Martins, sim é possível. É um circuito de memória que pode ser feito com flip-flops (4013, etc.), portas lógicas (Nand, Nor, etc), transistores, etc. Neste momento não tenho a disponibilidade de postar um circuito mas já vi vários aqui mesmo neste fórum. Independente do que vai utilizar para montar o circuito (ci, porta, etc.) pense na utilização final deste produto pois o acionamento da chave (principalmente no caso de push-button) pode ficar bem sensível e uma eventual trepidação no momento do toque pode gerar "n" toques para o circuito fazendo a alternância se repetir várias vezes. Para isso terá que fazer um atraso - delay - para que este tempo seja maior. Isso depende da aplicação do circuito. Se for para fins didáticos fica mais fácil.

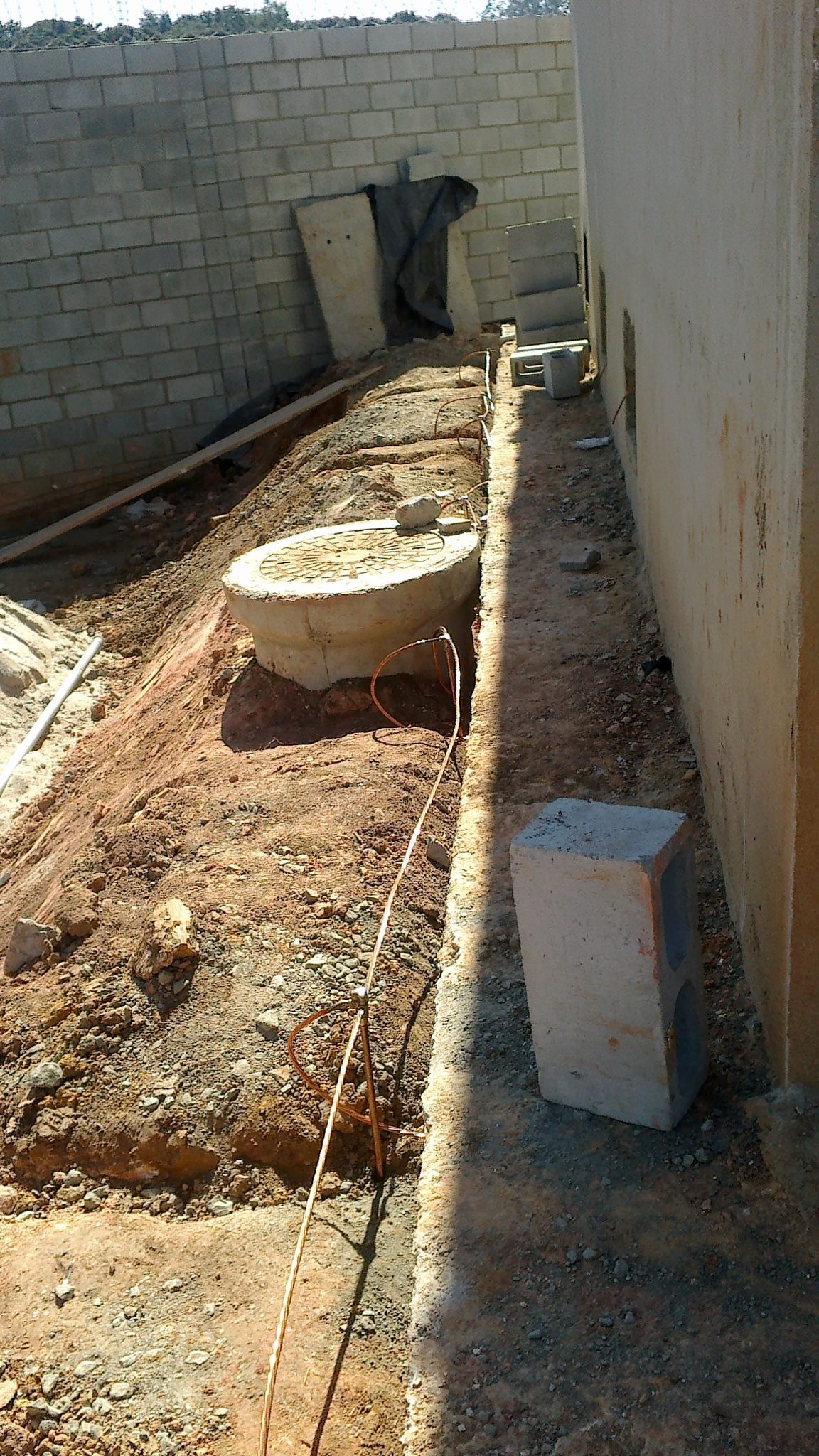

Não precisa quebrar o piso. Nos desenhos que postei - e como já disse - sai um cabo verde da haste e entra na caixa de entrada (medidor). É nesse ponto que vai eliminar simplesmente soltando-o da ligação. Crave as outras hastes e ligue da mesma forma que a haste eliminada estava. Com 5 metros de distância eu não faria 2 aterramentos mesmo porque não há necessidade. Se a queda de energia que se refere é o corte da energia (a luz apaga e acende rapidamente) somente nobreak/ups e eles podem variar de centenas de reais a milhares de reais, dependendo da marca e potência em questão. A manutenção inadequada da rede, que infelizmente muitas concessionárias de energia tem hoje como rotina, podem gerar esse problema. Para ter certeza que não é somente na sua instalação converse com vizinhos e faça a reclamação - sozinho ou coletivamente - na concessionária. Pode inclusive pedir ressarcimento por danos causados a equipamentos. Boa sorte...

Possivelmente e é fácil de testar para um técnico habilitado (se não tiver conhecimento nunca mexa pois existe circuito de alta tensão). Muitas vezes o diodo e o capacitor queimam junto.

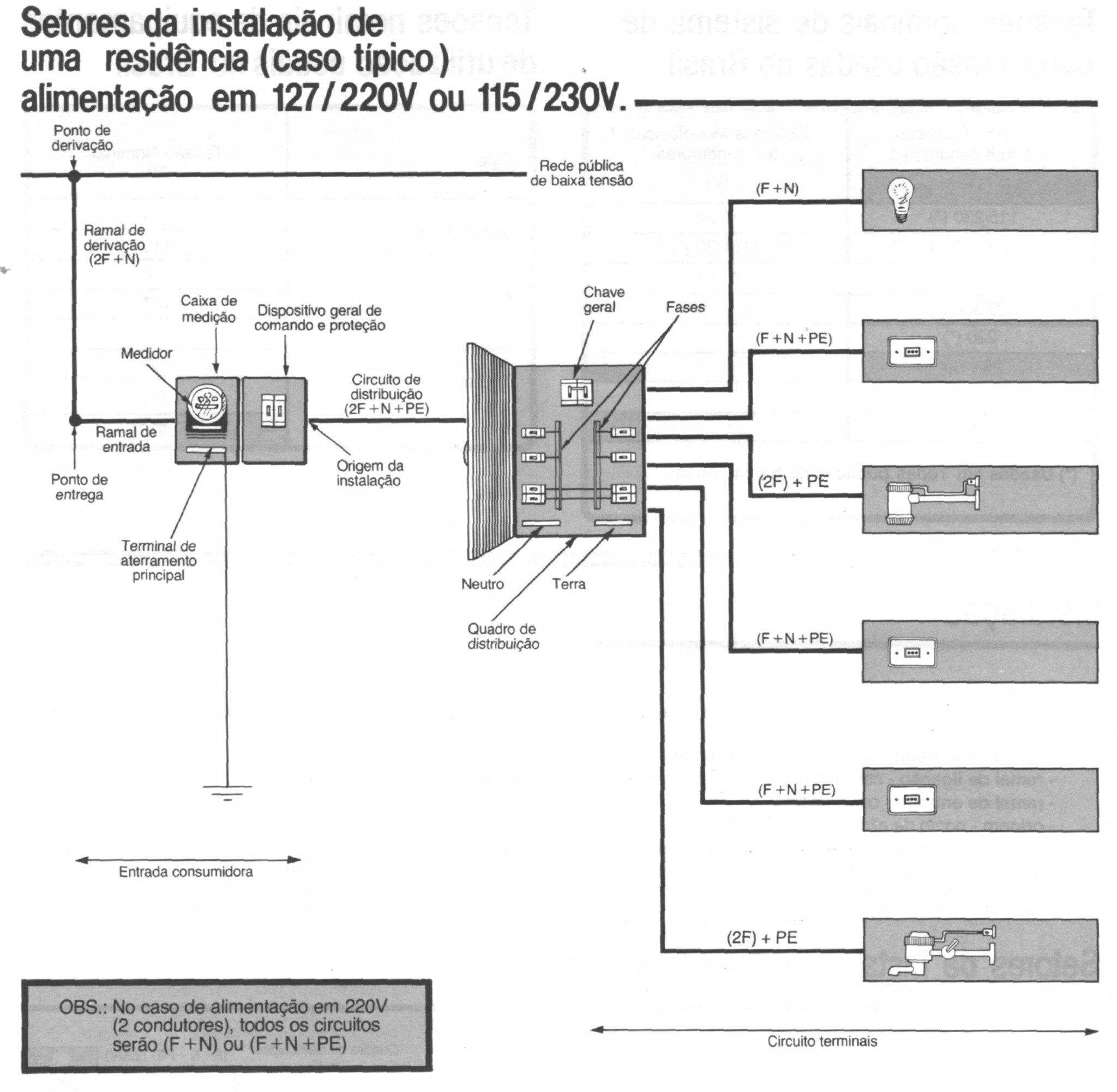

@Pablo Franco, O primeiro desenho mostra a função do QD no conjunto entrada e circuitos terminais. Imagine uma residência pequena com sala, cozinha e banheiro. Na sala terá pelo menos uma lâmpada (cabo 1,5mm2) e uma ou duas tomadas de uso geral (TUG-cabo 2,5mm2). Na cozinha terá uma geladeira e um micro-ondas (TUE-tom de uso específico). No banheiro um chuveiro elétrico (TUE). Chuveiro e micro-ondas tem uma potência maior e por isso destina-se uma ligação especial (TUE) com cabo e disjuntor compatível à carga. Vc disse que não tem QD e me deixou curioso sobre como fizeram os circuitos com um único disjuntor. Isso na realidade não foi feito por um eletricista. Enfim... Vc deve ter seus motivos e não quero perguntar e nem precisa responder. O QD é necessário para que a instalação fique mais adequada. Eu já vi tantos problemas em instalações que daria para escrever um livro sobre o assunto. Respondendo: a forma exposta funcionaria parcialmente (com os riscos já expostos) mas uma haste (sem levar em conta o tipo de solo) dificilmente chegará em um valor de resistência adequado. Qual a distância do centro de medição até a tomada? eu eliminaria o aterramento que está cimentado - mesmo porque quem sabe o que existe embaixo? - e faria um novo - com cx. de inspeção. Esse filtro que está se referindo são dois aparelhos em um só. O filtro propriamente dito e o protetor contra surtos. Já vi uns "filtros" que não precisam de aterramento mas em elétrica costumamos chamar de "percurso de falta" que é o caminho que a corrente de falta fará para se extinguir (no caso um aterramento) e o mesmo acontecerá com descarga atmosférica. Se vc tem acesso à pessoa que construiu podia levar umas dúvidas/sugestões sobre a ligação dos circuitos terminais. Instalar as barras, conectar no centro de medição onde está conectado o aterramento existente. Pelo que entendi só tem 1 fase e um neutro na entrada, é isso? só tem 127vac e não 220vac? Se ler esse manualzinho com atenção entenderá melhor o que conversamos. Vou postar uma foto para vc ver o que um aterramento em más condições pode fazer. Esse é um edifício residencial e a corrente do raio ao descer pelo cabo do pára-raios (SPDA) preferiu romper a rigidez dielétrica do ar, explodir a parede e buscar uma ferragem da construção ao invés de descer pelo cabo para o aterramento no solo (conector olhal, resistência alta).

As concessionárias de energia não garantem o aterramento do neutro e, por essa razão, exigem que toda residência tenha o neutro aterrado. Mesmo tendo um quadro de distribuição pequeno (6 disj.) ele é necessário pois também acomoda as barras de proteção e neutro. Vamos voltar um pouco... esse aterramento é para proteger os equipamentos que citou contra surtos. Em alguns locais, por questões diversas, a incidências de descargas atmosférica é maior. Se esse é o seu caso um DPS adicional na entrada (centro de medição) pode ajudar. Para um bom funcionamento de um protetor é necessário um aterramento em boas condições. E para que isso exista algumas regras devem ser observadas. O neutro está aterrado na sua entrada de energia (centro de medição). No local é piso? existe caixa de inspeção de aterramento ou não? alguém enfiou uma haste, colocou conector, puxou um cabo e cimentou por cima (errado)? A caixa de inspeção - como o nome já diz - é para inspecionar as condições do aterramento (aquele problema da corrosão que falei no inicio). Não é o fio do neutro que está na haste. Existe um cabo que sai da haste (deveria ser verde) e vai para o barramento ou é ligado com conector split-bolt ao neutro. Prefiro a barra. A intenção é melhorar o aterramento lá na entrada deixando-o mais eficiente. Como não haverá medição da resistência do mesmo, 3 hastes com 2 m de distância entre elas ajudarão bastante para que a resistência caia. Como já te disse existem vários tipos de aterramentos(TN-S, TN-C, TN-CS, TT, IT) e todos funcionam mas é recomendável não fazer uma salada entre eles. É comum as concessionárias, para consumidores residenciais, utilizar o esquema TN-CS. Outra coisa, aprender ou melhorar nossas noções nunca é demais. Baixe o arquivo, tem desenhos e muitas explicações a respeito. http://br.prysmiangroup.com/br/files/manual_instalacao.pdf O último desenho (40) é da Celg.

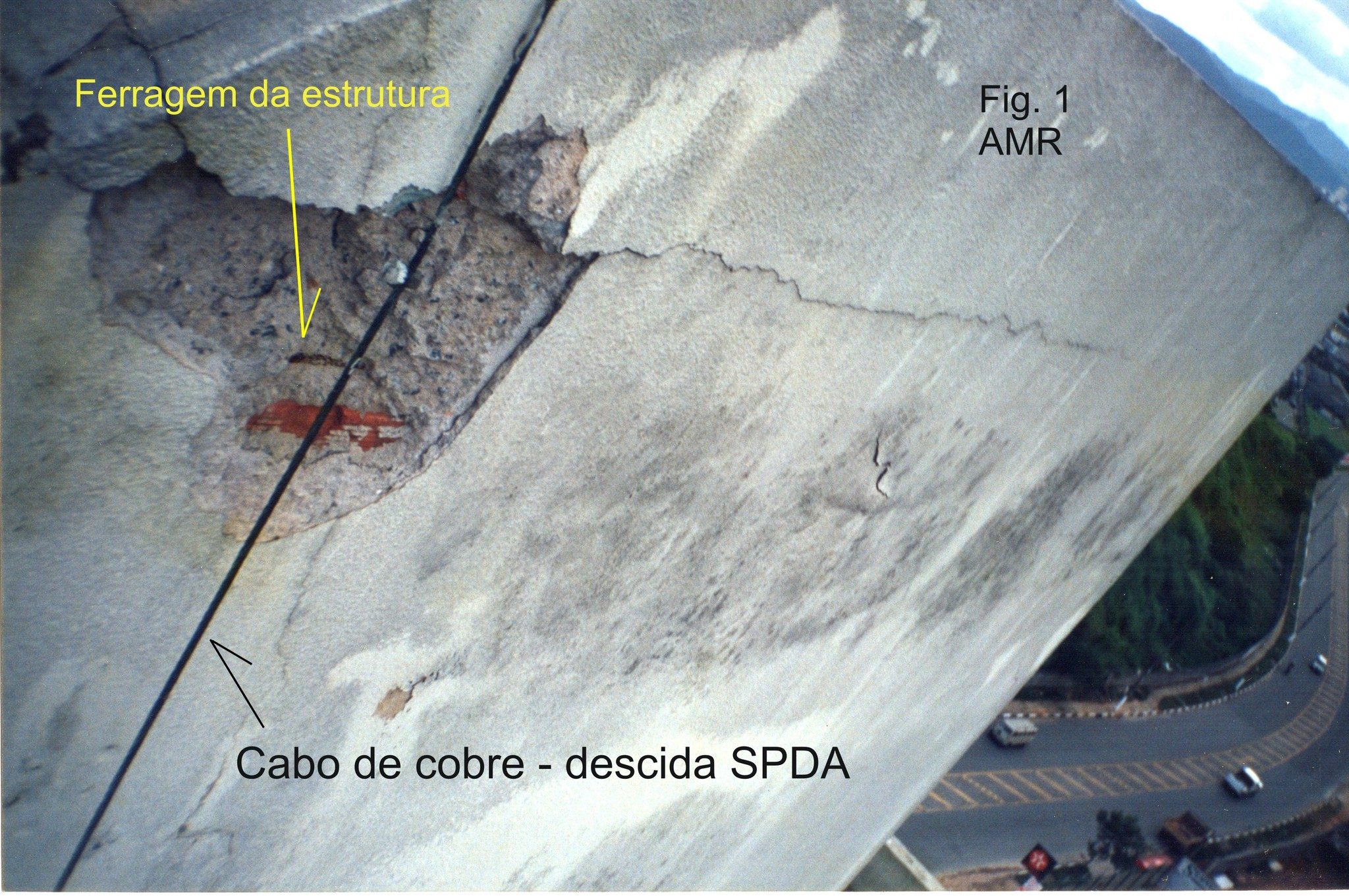

@Pablo Franco, o desenho não te deu uma luz no problema? o desenho é de uma instalação bem básica (nem possui DDR). Se vc soubesse o trabalho que dá fazer uma eficiente medição de resistência de aterramento... não com multímetro, somente com equipamento dedicado - terrômetro. Descarga atmosférica é uma coisa bem complexa e nem o pára-raios (SPDA) garante proteção - somente minimiza os danos. A diferença que escrevi é no caso da descarga atmosférica cair na fiação da concessionária e entrar via centro de medição. Um aterramento subirá a um patamar diferente do outro e isso é um problema. Ainda, dependendo da resistividade do solo (baixa) e distância entre aterramentos, isso pode acontecer via solo. Chama-se área de influência de eletrodos. Aqui no fórum existe farto material sobre aterramento, tipos, explicações, NBR5410, etc. Existe um - não lembro o nome do colega - que teve uma paciência e fez um bom artigo a respeito. Risco com descarga atmosférica sempre tem independente do que utilizar. Um líder (aquele descarga principal) pode chegar a 200kA. O problema é que o neutro está aterrado lá na entrada e isso se chama ligação equipotencial. Fica difícil vc melhorar o aterramento no centro de medição e puxar um terra para esse local?

@Dr.Rivotril, (rivotril é demais, rs) lendo os comentários eu entendi e entendo que queda de energia é queda de tensão e não a interrupção da energia (corte). Se o seu problema é queda de tensão o filtro de linha não vai resolver mesmo porque ele serve, como o nome já diz, para filtrar ruídos de EMI/RFI e alguns tem em adicional uma proteção contra surto. Se a energia cair, p.ex., de 127vac para 110, 90, 70, etc., a solução terá que ser outra. E como o @Henrique - RJ disse, proteção contra surtos somente com aterramento eficiente. Em alguns bairros em SP, quando era garoto, a lâmpada ficava cor de laranja nos horários de pico.

@Pablo Franco, teoricamente funcionaria (dificilmente os 100%) mas o que vc vai ligar nesta tomada? Vc disse que não tem QD na casa então como são divididos os circuitos (ilum, tom uso geral, chuveiro, etc)? Normalmente o neutro da concessionária é aterrado na entrada. Por que não coloca mais uma ou duas hastes na entrada e puxa o terra de lá? Um aterramento que cumpra suas funções teria que ter menos de 10ohms e isso vai depender muito da resistividade do solo. Então, uma, duas ou três hastes é relativo. E dependendo como é sua instalação elétrica um segundo aterramento pode gerar uma diferença entre eles em caso de descargas atmosféricas (raios). Outro detalhe é o conector olhal (eese de latão que aparece na sua foto) que também é bem discutível. A haste é cobreada. o conector é de latão e o parafuso zincado. Como a haste está aterrada formará um eletrólito e isso acarretará no fenômeno da pilha galvânica, levando à corrosão. O primeiro que vai é o parafuso. Com isso aumentará drasticamente a resistência do conjunto e o aterramento perderá a eficiência. A única forma de burlar isso é a solda exotérmica. Se vc está querendo aterrar somente uma tomada não adianta nem falar mas eu só utilizo solda exotérmica. Veja a qualidade abaixo:

@Gabriel Torres, 9 min de vídeo é pouco para este assunto... talvez umas 9 hs... O problema da tributação exagerada de absolutamente tudo no país é um problema bem antigo e eu não consigo enxergar uma luz no fim do túnel a este respeito. Todos que entram no poder falam sobre diminuir impostos e etc., mas na realidade isso não acontece. O "protecionismo" com relação às importações, neste país, principalmente na área de tecnologia, é discutível ou talvez até hipócrita, pois praticamente não existem empresas nesta área para a tal "proteção'. Aqui não se prega a estratégia arrojada para atrair capital estrangeiro na área de industrialização. Ao contrário disso, taxação de impostos absurdos e muitas vezes injustos. A Coréia do Sul na década de 60 era um dos países mais pobres da região com desenvolvimento quase nulo e praticamente estagnada. Ao se unir aos "tigres asiáticos" a coisa mudou. Na verdade mudou para todos eles. E não é à toa que são chamados de tigres. Agressividade. A população passou a ter um alto nível de alfabetização, baixo custo na instalação de empresas, isenção de impostos, etc., etc. Algo familiar nisso? nem pensar... Já presenciamos inflações absurdas que quando íamos tomar um café pela manhã já na mesma tarde era outro preço... Pode parar... Tudo que o Gabriel disse e todas as coisas arroladas nesse assunto só remetem a uma única direção: governo. E concordo que também não é o partido A, B ou C mesmo porque só mudam os nomes e a essência continua igual. Quando saiu a lava-jato alguns diziam: Nossa !!! como eles estão roubando!!! eu pessoalmente sempre disse que a Petrobras estava sendo roubada desde a tarde de 3 de outubro de 1953 pois a parte da manhã ficou só para conhecer as salas...

Galaxy J7 Metal. Provavelmente o iphone 5 que está se referindo é o A1428 que foi lançado em 2012. O problema, no seu caso, é o tamanho da tela pois o j7 tem 5,5". Por outro lado o iphone tem tela TFT LCD (fugiria dessa tela!) e o galaxy super amoled.

Que tal a Action Cam HDR-AS50? Ela é tida como uma câmera esportiva mas é bem pequena e atende as especificações que procura além de outros recursos interessantes. Eu estou de olho em uma dessas. http://www.sony.com/pt-ao/electronics/actioncam/hdr-as50

Se pesquisar no google e youtube achará milhares de ideias. As ideias são fáceis mas o difícil é saber até onde vai sua capacidade de tornar uma ideia em realidade. Pense em algum assunto ou problema contemporâneo na área da saúde, energia, ecologia ou alguma coisa que facilite a vida das pessoas. Uma cadeira de rodas elétrica motorizada a baixo custo seria um plus... ou adaptar instalações e/ou residências e locais para favorecer quem tem necessidades especiais. Um sistema tipo DTMF que um idoso ou uma pessoa com necessidades especiais pudesse acionar para pedir auxílio/socorro com uns 2 ou 3 números pré-gravados. O sistema seria como um alarme de carros e a pessoa andaria com uma espécie de controle remoto no bolso para acionar o dispositivo.. Ou pode achar uma função mais útil para um drone que não seja filmar a vizinha tomando banho de sol...

Não levem em conta os preços, é bem antiga. Essa serve de estoque e ao mesmo tempo de cotações com revendas. A vantagem de utilizar a planilha é que ela sempre pode ser modificada inserindo novos dados e ainda por cima sempre terá um modelo para outras mais simples ou mais complexas. A planilha tem recursos inimagináveis e utilizo para quase tudo. Controle pessoal de finanças, consumo do carro, tabelas, gráficos, banco de dados em geral, etc., etc. Abaixo da foto da planilha uma tabelinha para led rgb usando um microcontrolador.

Faço tudo isso e muito mais utilizando uma planilha (Excel). Monta da forma que quiser, faz as mudanças e alterações que achar necessário e a vantagem de todos os recursos que o programa contém.

@shirako2, o cobre é mais maleável que o arame. Eu dobraria, inicialmente, no alicate. Os 2 suportes cantoneira que seguram o virabrequim tem que estar bem alinhados. Parece que ele usou cola branca para prender na base mas cola branca não reage muito bem com metal ou pode utilizar cola de madeira ou parafusar de baixo para cima com porca. Antes de ligar teste o alinhamento e toda a parte mecânica. Ele diz que utilizou 175 espiras com fio 1,5mm2 (!?) nas bobinas. Um pouco de paciência e habilidade manual devem dar conta. Boa sorte...

@shirako2, no vídeo é utilizado fio rígido. Hoje - já faz décadas que não utilizo fios rígidos - deve encontrar até a secção transversal de 10 mm2 (que deve dar uns 3,5 mm de diâmetro) ou 6 mm2 (com uns 2,7 mm de diâmetro). Em SP tudo é mais fácil, pesquise nas lojas de mat elétricos ou de construção. Eu tentaria com um fio mais fino (2,5mm2 ± 1,7 mm diâm) por conta do peso.

Parabéns @Gabriel Torres pela iniciativa. Sobre a questão da agência reguladora preferir apoiar as empresas, em abril de 16, a jovenpan postou um vídeo que elucida bem esse fato. O vídeo chega a ser engraçado por conta do besteirol dito. É ele quem comanda a agência... E fica a pergunta: quem coloca o presidente da agência lá? 12991459_1711342232477508_1298744844_n.mp4
