Jaime Francisco da Silva

@albert_emule qual o valor de r1? Ou é saida para os leds ja q ta no coletor de q1?

@cpexpert So tem um porém... Os leds são fitas de led e precisam ser alimentado por 12v Outra duvida & seria porta And =1 seria porta ou? Obrigado obrigado pela ajuda.

@Nao Sei Amigo obrigado pelo seu esquema , O que quero acionar na verdade é uma fita led de 12v q nesseita de 1, 2A. Ainda preciso usar o diodo? As resistências mantenho as mesmas? Esse mosfet não encontei poderia me indicar alguns equivalentes? O moc 817 tenho um monte mas por duvida minha podia usar o moc 3020 né?

@aphawk @faller Trocando em miudos... Colocando resistor de base de 330ohm, mantenho R2 com 1k como no esquema original? Ou o de 47k como sugerido depois? Vou precisar de uns bd 135 pra outro projeto posso usar ele ? Tenho q mudar as resistências? quais? Quando falam em transistor comum a qual se referem? O que seria fet? Teria algum outro mosfet de porta logica pois esse 30n06l não tem nem no mercado livre Não queria usar relé pois o projeto é de decoração na estante, então nao queria aqueles estalinhos toda vez q é ligado e desligado. E Obrigado pela ajuda e atenção.

@Nao Sei tem algum esquema ( circuito) com mosfet?

Up !!!

@Bcpetronzio Sim, fiz exatamente como no esquema, Estranho q o bd cai pra metade da tensão e o tip122 cai pra 10v

@Bcpetronzio Sim, a fonte 12 tem 3A, e a de 5v seria uma porta usb.

É gente nao funcionou, fiz com vocês disseram mas nada se alterou.teriam algum outro esquema q possa usar? Eu tenho aqui Bc 546, 547, 548, 558 Tip 122 Bd 139 140 Mosfet irf 630 Tem algum esquema q posso fazer (mesmo q precise comprar outro transístores) pra acionar a carga de 12v com 5v? E com o mosfet? Ele é bem parrudo , não?

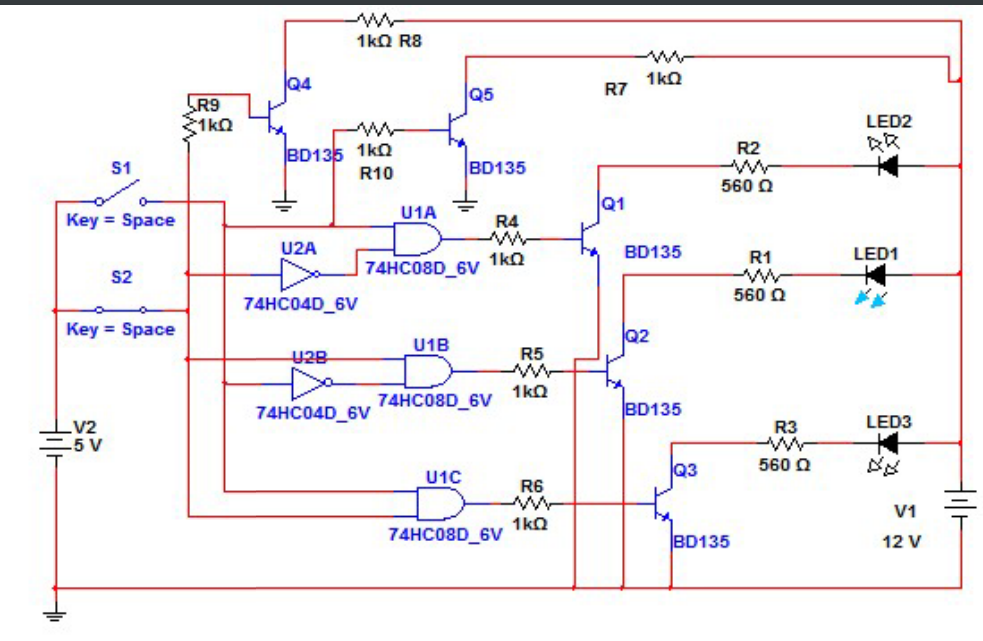

@faller é o seguinte no inicio do tópico eu citei que quero fazer o seguinte Ao ligar um ps3 ele através da porta usb acionaria uma fita de led verde e um fan Ao ligar um ps4 ele atraves da porta usb acionaria uma fita de led azul e um fan E ao acionar os 2 consoles eles acionariam uma fita de led vermelha ( como um alerta de q os 2 consoles estão on) Os fans eu tirei do circuito e serão acionados por termistor eles ficariam em R7 e r8 S1= ps3 S2=ps4 As fitas de led são representadas pelos led no esquema. Resumindo Ps3 on led verde Ps4 on led azul Ps3+ps4 led vermelho on led verde e azul off. Então podes me ajudar explicando me onde colocar os resistores de 1k, onde devo mexer Grato

@aphawk Não funcionou nada mudou tanto com o bd tanto com o tip122 Não seria o transistor ? Pois o bd a tensão cai pra 7vlts e o tip cai pra 10.98 v O bd esquenta bem mai q o tip

Esse esquema pode funcionar ? As resistência estão de acordo? R7 ,R10 e Q5 serão excluídos do esquema pois os fans serão acionados por termistor ntc As fitas de leds são 12v com consumo de 800mA Algo q deva alterar? Do jeito q esta vai funcionar. Grato.

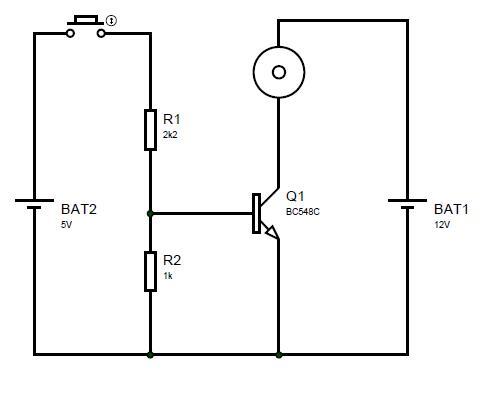

Galera to usando um esquema como esse da foto, mesmos resistores só q no lugar do motor é um fita de led 12v com 1, 02A, no transistor eu usei o bd139 e tip122, só q a tensão final q alimenta a fita cai muito e a fita fica com o brilho comprometido, no bd 139 caiu pela metade e com o tip122 caiu pra 10.58 volts. Minha pergunta é o que devo trocar no esquema ? Resistores? Transistor? Se for o transistor por qual devo substituir?

Amigo Jornoe Xyko meu conhecimento em eletrônica e bem limitado, monto alguns circuito simples mais por que gosto do que por necessidade. Eletrônica e um hobbi pra mim. Tive fazendo outros esquema e accho q com 4 relé eu consigo fazer mas o detalhe é que os coolers tambem ser serão desligados.

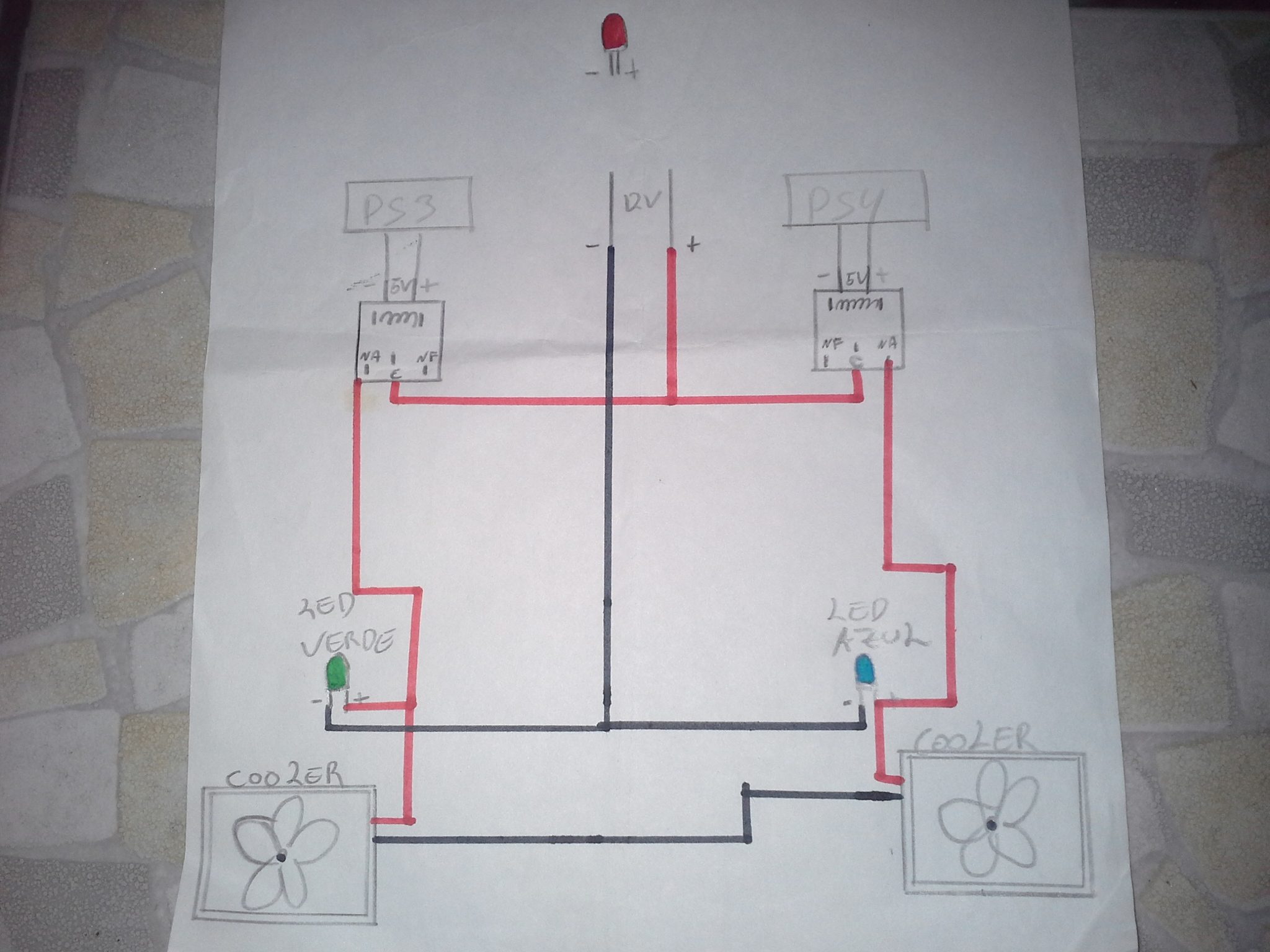

Gente preciso de ajuda pra fazer um projeto Se estiver postando no lugar errado peço desculpas, e peço aos moderadores que movam para o lugar correto. Seguinte minha estante tem 2 baías fechadas, numa delas tenho um ps3 e na outra ps4. O que aconte é q cada baía tem um cooler de pc pra dar uma resfriada. Antes esses coolers eram ativados por interruptor, q as vezes eu ou esquecia de ligar ou esquecia ligado. Então coloquei um relé de 5v ligado na saida usb de cada console que ativa seu cooler e uma fita de led. Ex: Ps3 ao ligar ativa o seu cooler e fita led verde Ps4 ao ligar ativa o cooler e fita de led azul Até ai beleza O que queria fazer e não to sabendo é o seguinte Eu queria que ao deixar (esquecer)os 2 consoles ligados, ao invés de ligar as fita azul e verde eu queria q ligasse uma fita led vermelha. Ai que preciso de ajuda pois não estou conseguindo fazer desligar as duas cores e ligar só a vermelha. Alguém pode me ajudar, como devo fazer , componentes, esquema etc. Segue um esqueminha do q já fiz. PS. As fitas são individuais, não e RGB e são alimentadas por fontes 12V.
