Jaime Francisco da Silva

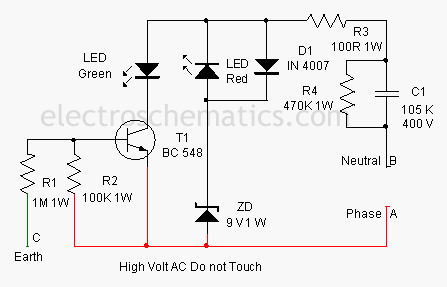

@faller achei esse circuito que usa diferença de potencial entre fase e terra, mas tambem fica licado direto, o que devo alterar pra usar somente o terra e acender quando houver falha do terra. Obrigado,.

@DarkSkysz ae vizinho de cidade ( sou de Igrejinha) veio ao lugar certo ,pessoal muito legal no forum.

Trava elétrica universal, tem motores 12v , fortes e são barato e fáceis de encontrar.

valeu mestre @faller mas como sou hobista preciso de esquema ( circuito e valores dos componentes) quero utilizar na montagem do filtro de linha com proteção efetiva e filtragem melhorado de sua autoria

up!!!!

Alguem? Mestre @fallerque é ninja neste tipo circuito

Desenterando o tópico... Eu queria ver se alguém tem esse circuito pra me passar pois as imagens estão off Eu ate liguei um led entra fase e terra mas fica ligado direto, ai é mais um led acesso ( mais um incomodo visual a noite)

@Alan_Filho184 além do que o correto seria o cooler retirar o ar quente de dentro do No-Break...

@faller funcionar funciona... Pois ja tinha montado e funcionava, Agora resolvi melhorar um pouco...minha unica duvida no seu esquema q me passou é se os led vão ligar quando acionados pelo relé, porque ai os leds estarão sempre acesso e vai confundir , seria mesmo q não tivesse led.

@cpexpert pensei em algo parecido, usar um fase direto nas chaves, e usar o contato do rele principal para um alimentar um segundo relé que liberaria o neutro que vai para os leds. O que me preocupa é o espaço q disponho, pois ai vai mais um relé, uma fonte , etc, Ainda estou estudando (entender) o esquema que o @faller me passou.

Aproveitando o tópico (pra não abrir outro) como se faz um circuito indicador de falta de terra, como tem em filtros de linha de maior qualidade. O google não me ajudou desta vez.

isso mesmo que quero , só q queria que os leds acendese só com as chave ligada, quando acionado pelo relé queria q ficasem desligados.

@faller peço desculpas pois acho q não me fiz entender. eu preciso colocar o Led junto a chave pra me indicar quando a carga( lâmpada) estiver ligado. ex: quando estiver em casa eu uso o interruptor pra ligar/desligar as lâmpadas etc. quando fora de casa uso o internet shield pra comutar o relé e acionar as lâmpadas. o Led seria pra indicar que o interruptor esta ligado e preciso desligar pra poder acionar pelo relé.

@Isadora Ferraz a ideia do Led é indicar quando a chave vai estar acionada,para que seja desligada para dai então ser acionado através do relé. as lâmpadas usei como carga como exemplo para o circuito.

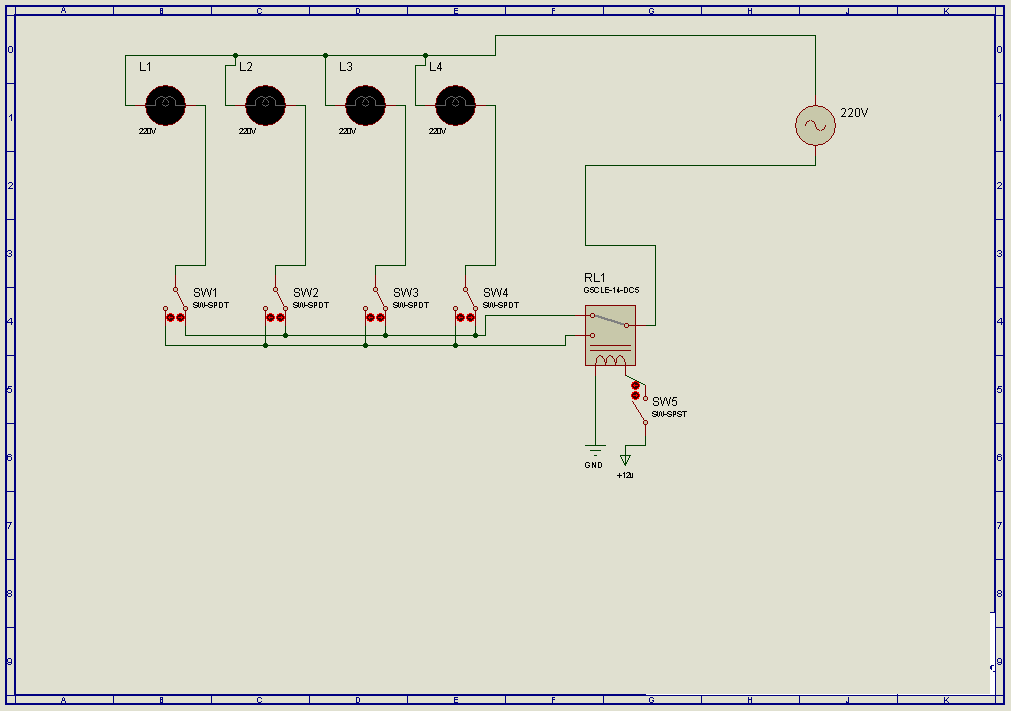

olá pessoal... gente como coloco Led nesse circuito, quero que o Led acenda quando as lâmpadas forem alimentadas pelas chaves,( 1 Led por chave) e desliguem quando o relé ligar as lâmpadas, a dificuldade aparece ai pois a saída das chaves é comum, sei que tem um circuito que indica quando o fusível queima, mas não sei como colocar no circuito ( na verdade nem sei se dá).

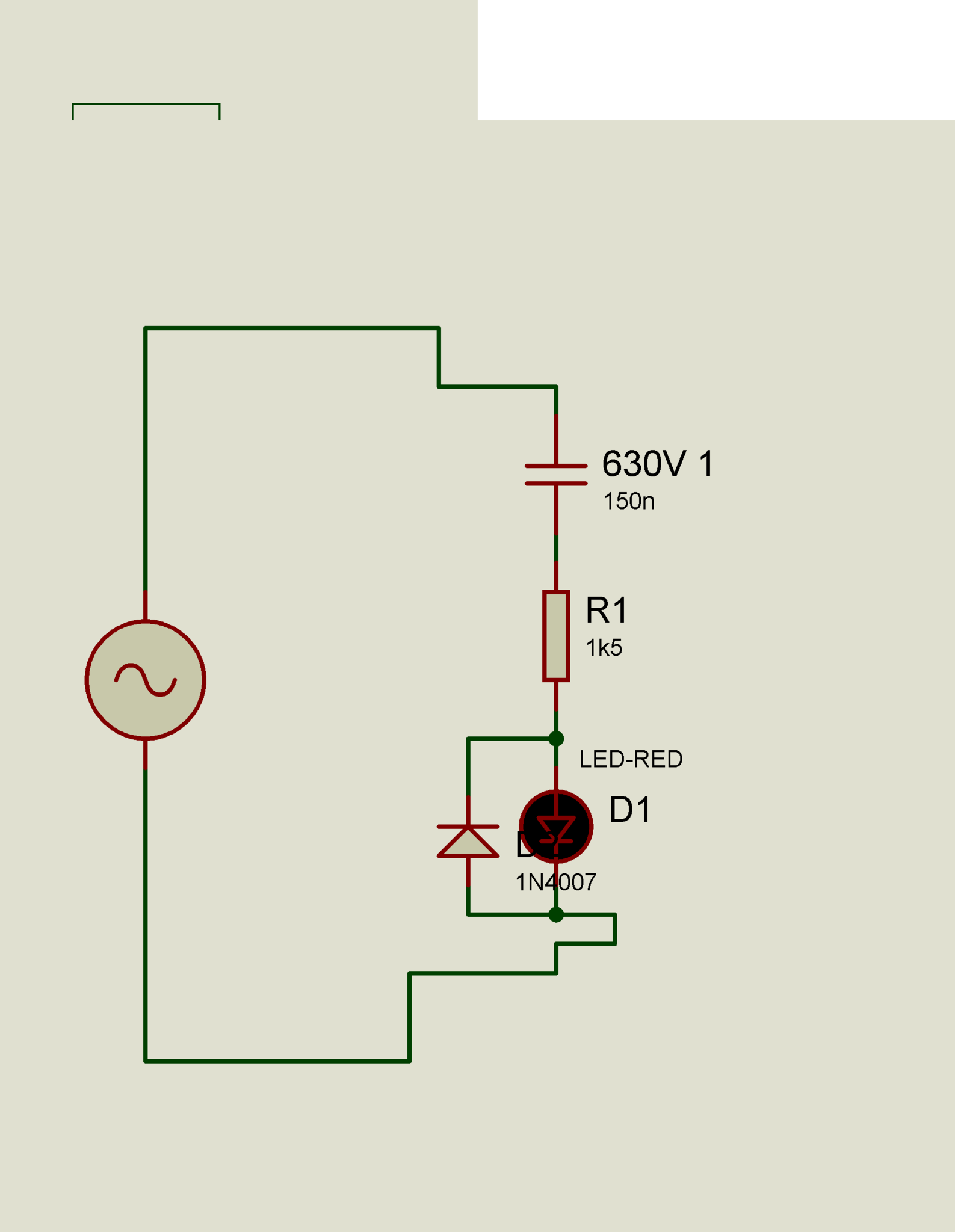

Aproveitando o tópico no meu circuito preciso colocar resistor em paralelo com o capacitor? como a @Isadora Ferraz mencionou... teria de ser de 1w, 1/2w 1/4w? R1 1w serve como proteção ? ou devo colocar esse de 100ohns? 1/2w , 1w ? Obrigado.

sou hobista em eletrônica, mas, no seu caso um regulador de tensão (7805) seria a melhor opção ja que não quer mexer no circuito da fonte. Mas tambem depende da carga q vai ser ligada pois o 7805 aguenta somente 1A.

a carga que o relé vai comutar?não tenho certeza da carga exata, mas sei q não ultrapassa 4Amp nos 220V. se é a carga que vai acionar é 12V de 1A...

E qual seria o valor do capacitor e resistor para um relé de 12v?

Outra dúvida, o que diminui a vida útil do relé? Tipo 3 meses apenas?

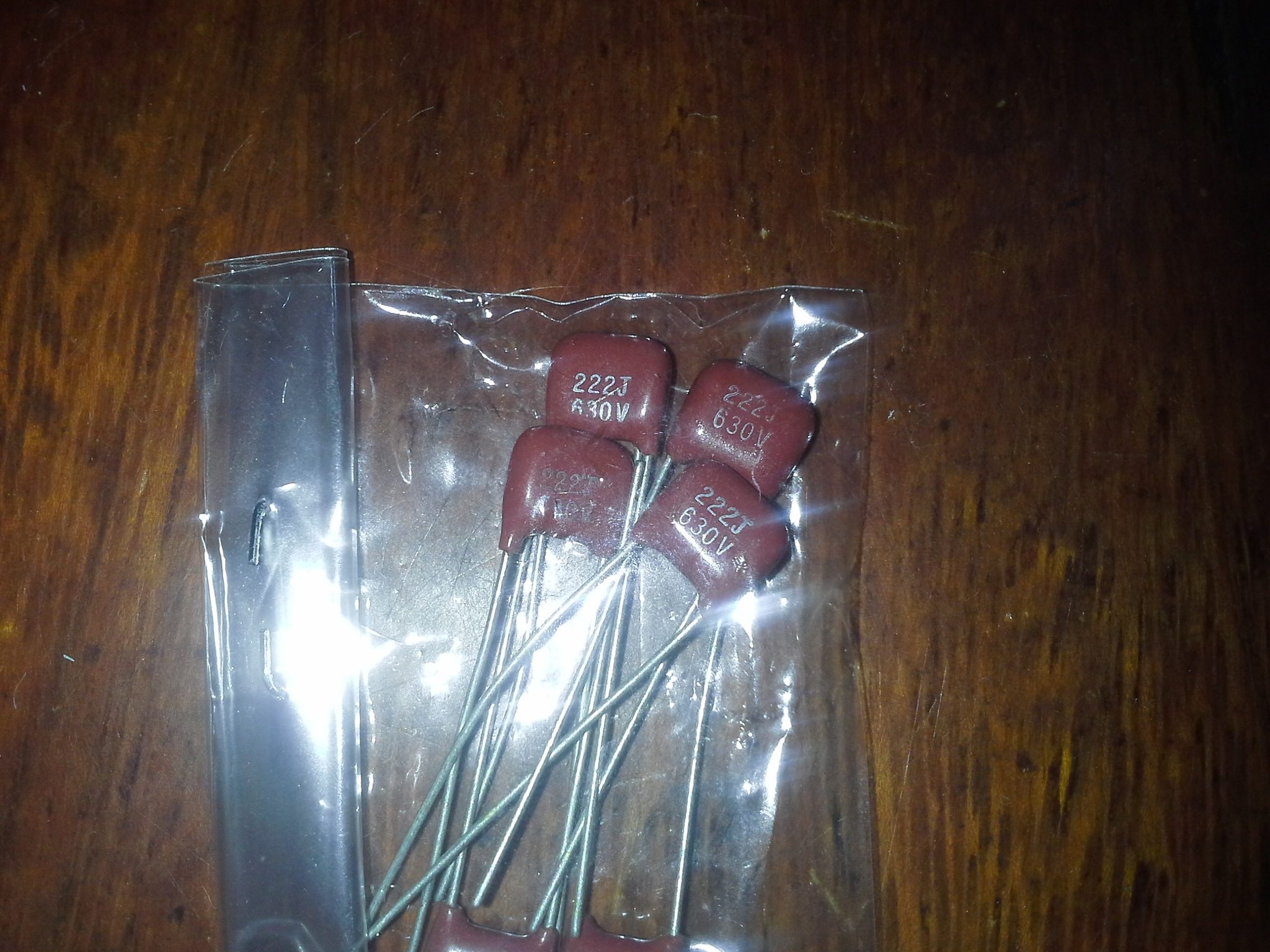

Dúvida de hobista com pouco conhecimento... Primeiro caso, se eu tenho um relé , independente da bobina ser 5v ou 12v, se na descrição estiver 10A em 125V, eu posso usar ele em 220V usando carga max de 5A?ou não posso usar em ipotese alguma em 220V? Outra duvida e referente a capacitores , comprei alguns na solda fria como sendo de 2,2 nf x 630V , mas achei muito pequenos, pensei que capacitores para essa tensão fossem bem maiores. Segue foto. Obrigado.

Esses circuitos de retardo que tem no Google a fora pode dar certo?

Teria algum circuito que fisesse o seguinte, depois que a fonte fosse acionada mandando os 12v para o modulo, esse ciruito depois de alguns segundos mandase os 12v para o remote acionando e mantendo acionado o módulo?

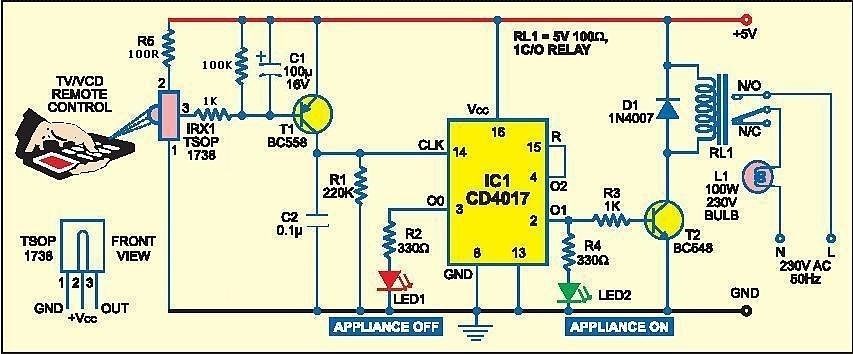

Tem algo parecido com outro, ci o 4017...

algo assim ?
