Mas em escala DC deve marcar alguma coisa? Com led funcionou como deveria... Essa medidas...como entendo pouco, acredito naquilo q os olhos vêem. .. Valeu @Mestre88

Sim mas aqui não consegui. Vou jantar e depois testo de novo... Fazer a ponte de diodos interfere no funcionamento do circuito?

@Mestre88 montei o circuito na protoboar pra testar os trafos q tenho aqui... Dúvida? Medindo depois do capacitor não deveria ser Corrente Continua?

Valeu @mestre88 já providenciei o lm3914 assim que chegar vou começar a montagem...

@Mestre88e quanto ao circuito qual devo usar to meio confuso pois varios dele tem resistores de valores diferente...

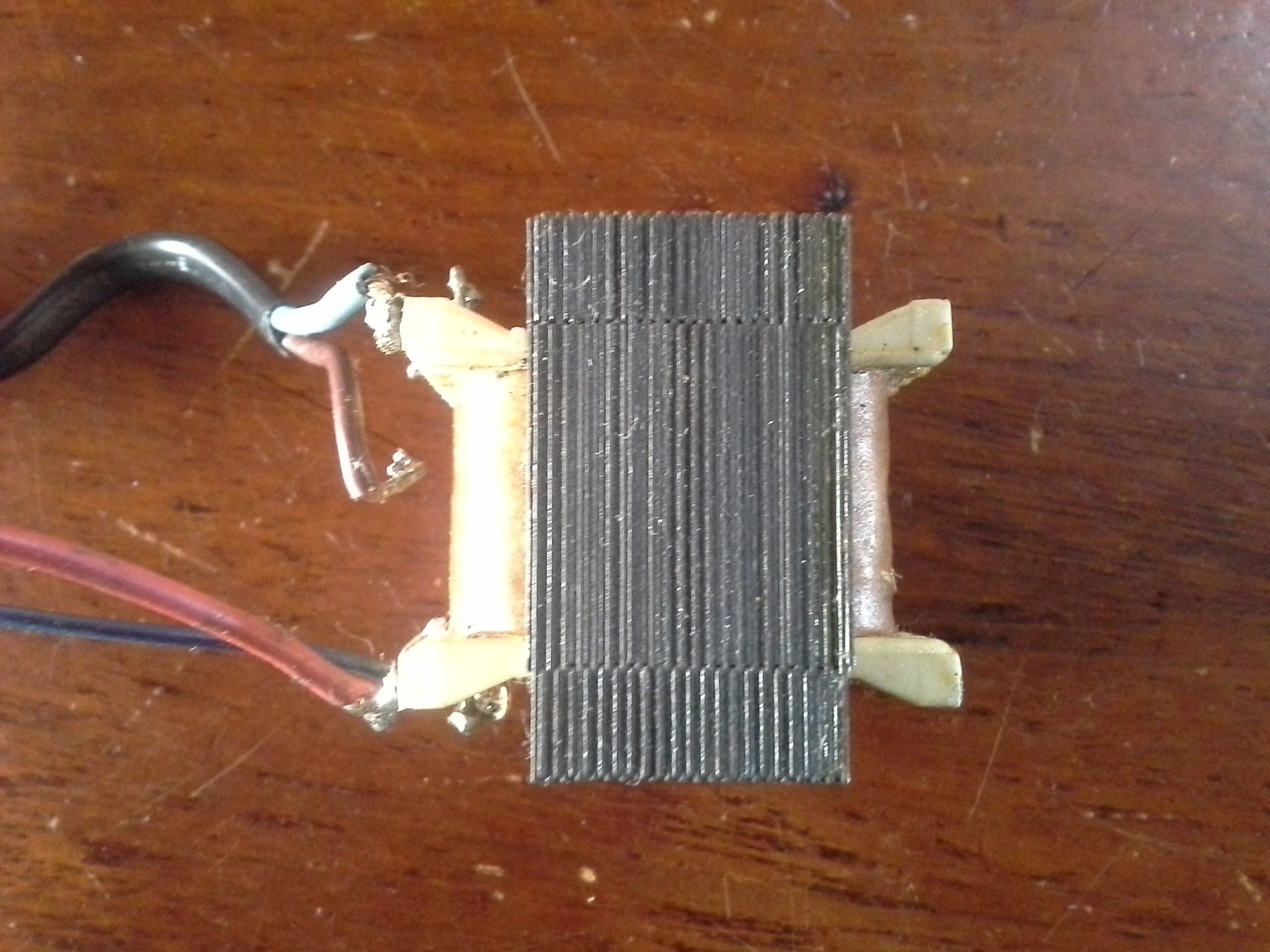

@faller @Mestre88 "trocando em miúdos" qual é melhor pra esse projeto? outra coisa tinha um trafo bem pequeno q não funcionava, abri e reparei ele, agora ele entrega 7.8v. depois de retificado e com um capacitor 100nfx50v e um eletrolítico 1000ufx25v tá me entregando 11.3V tá tranquilo pra usar no projeto né? o circuito que pretendo usar é esse tirando a parte do áudio claro...devo alterar algum resistor? aquele capacitor ta adequado?

mestre @fallereu já pesquisei os circuitos até postei mas cada um tem algumas pequenas diferenças então não sei qual o ideal para o meu projetinho. @Mestre88 o que mais preciso comprar para o circuito? o LM 3914 ta em falta posso substituir pelo Lm 3915? as as configurações e componentes não mudam né? valeu...

beleza, outra coisa o que seria melhor com duas barra e 2 CIs ou com 1 barra? pretendo comprar essa semana ainda. fico aguardando os circutos. @Mestre88 muito obrigado por mais essa ajuda nesse novo projeto,(que alias fiquei bem empolgado) você e 10.

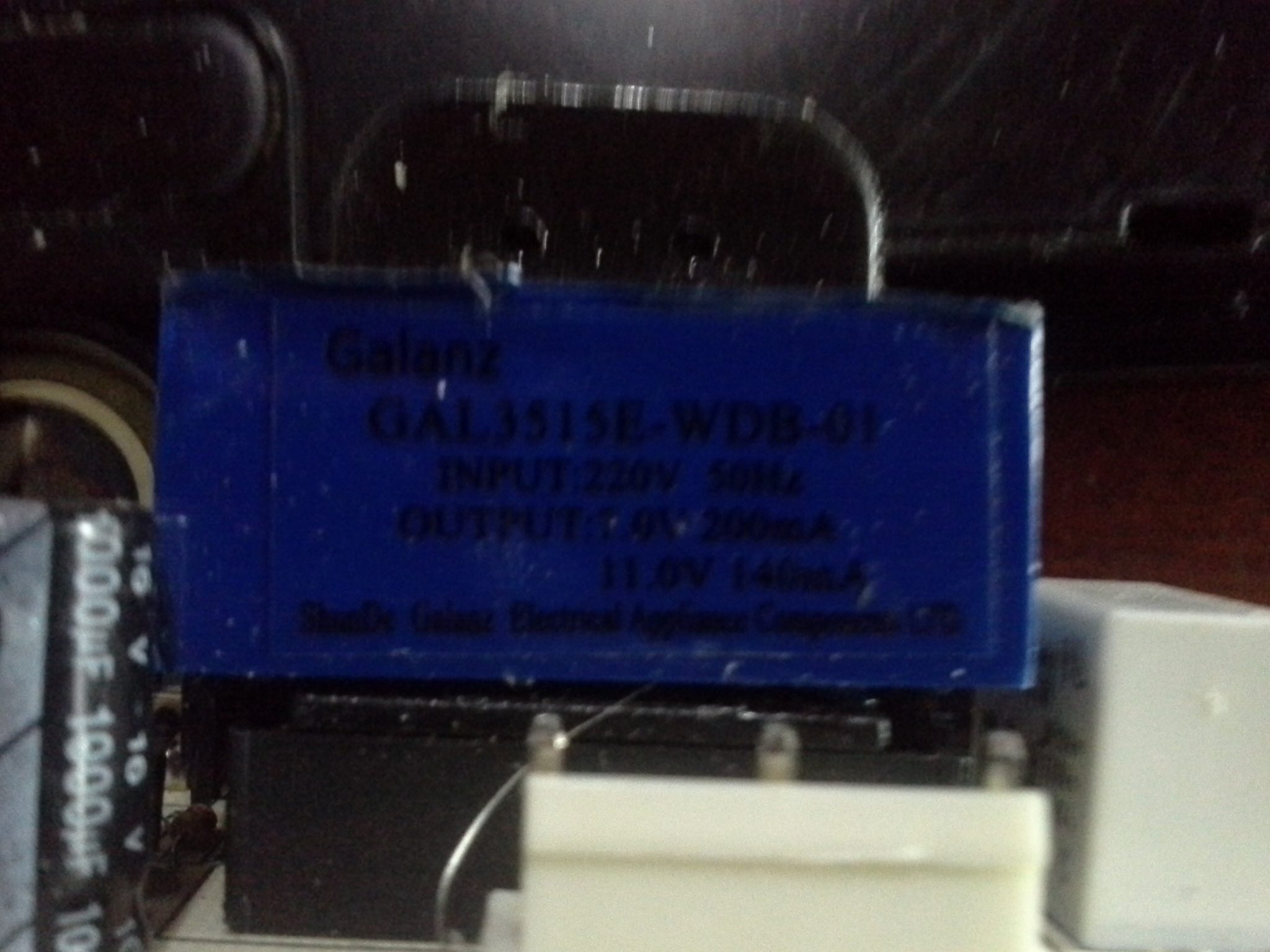

@Mestre88 aquele azul de display de micro-ondas não serve? ele é menor e ficaria mais fácil a colocação veja as especificações DELE ENTRADA 220V 50Hz SAIDA 7V 200mA II 11V 140mA

fonte pra alimentar os leds tenho pencas daquelas de câmera de cftv.pode ser né? esse transformador é o que vai fazer relação de tensão?

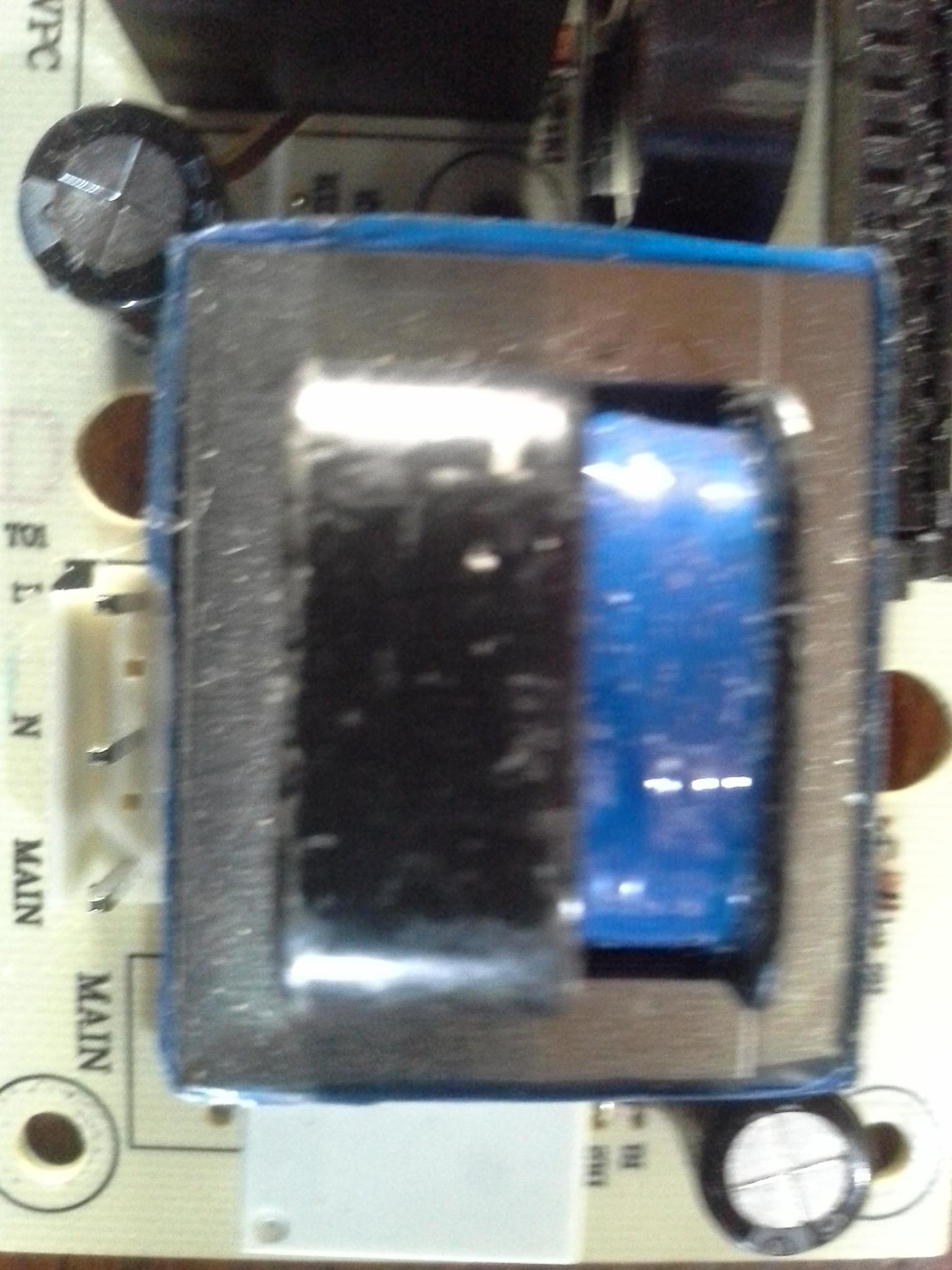

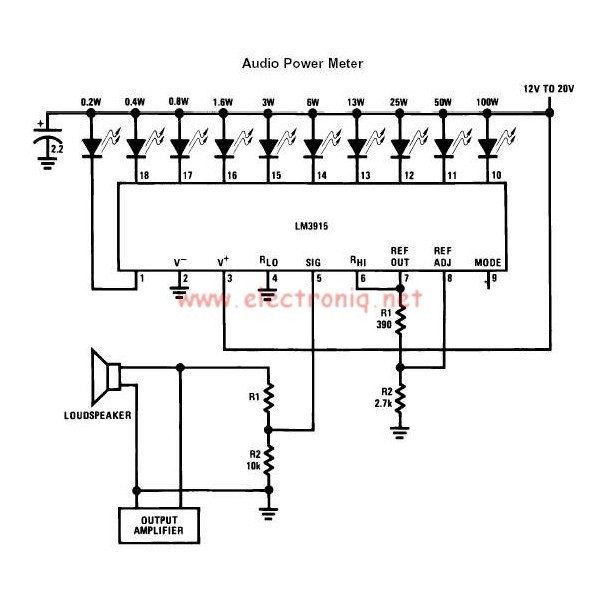

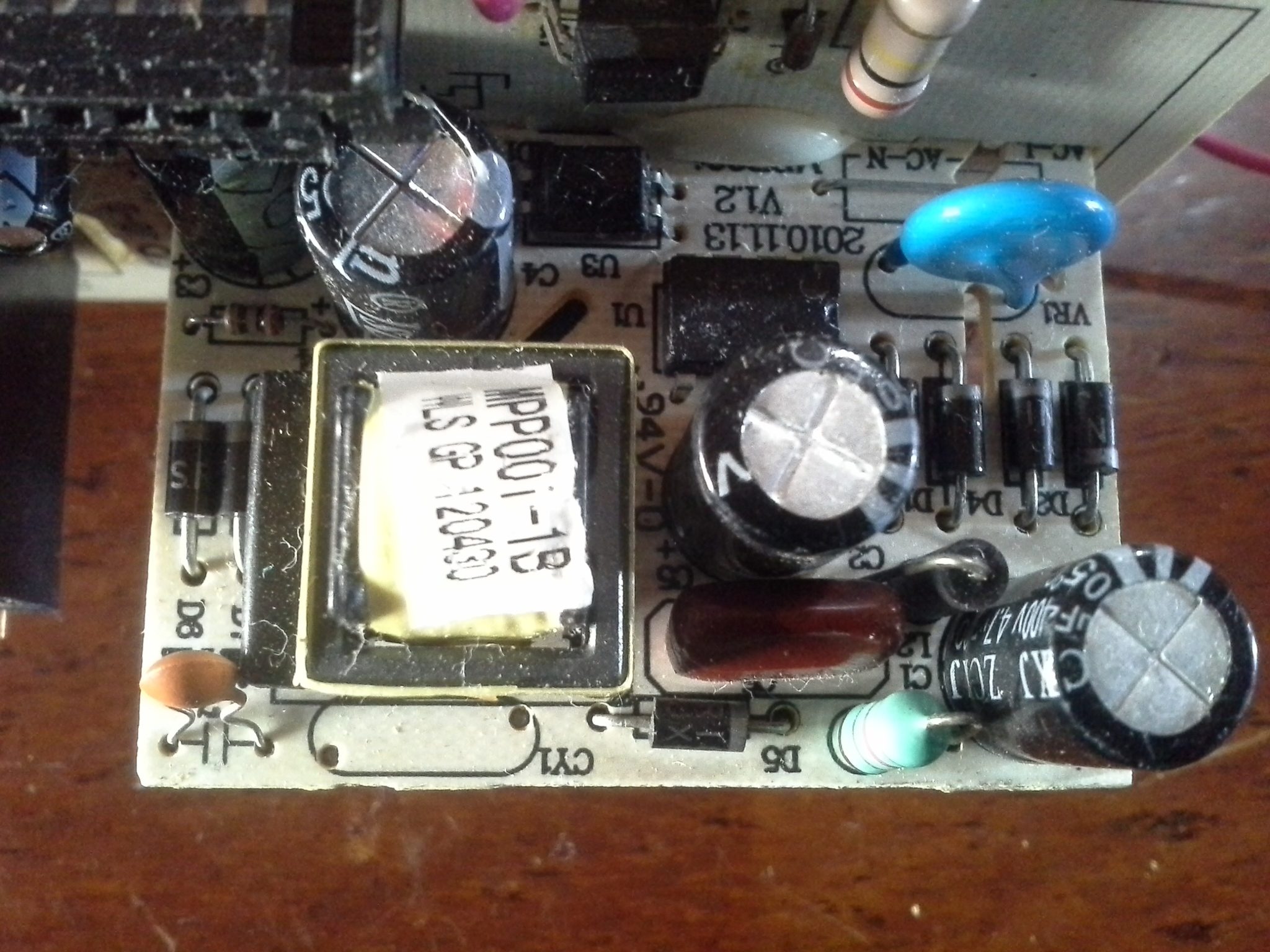

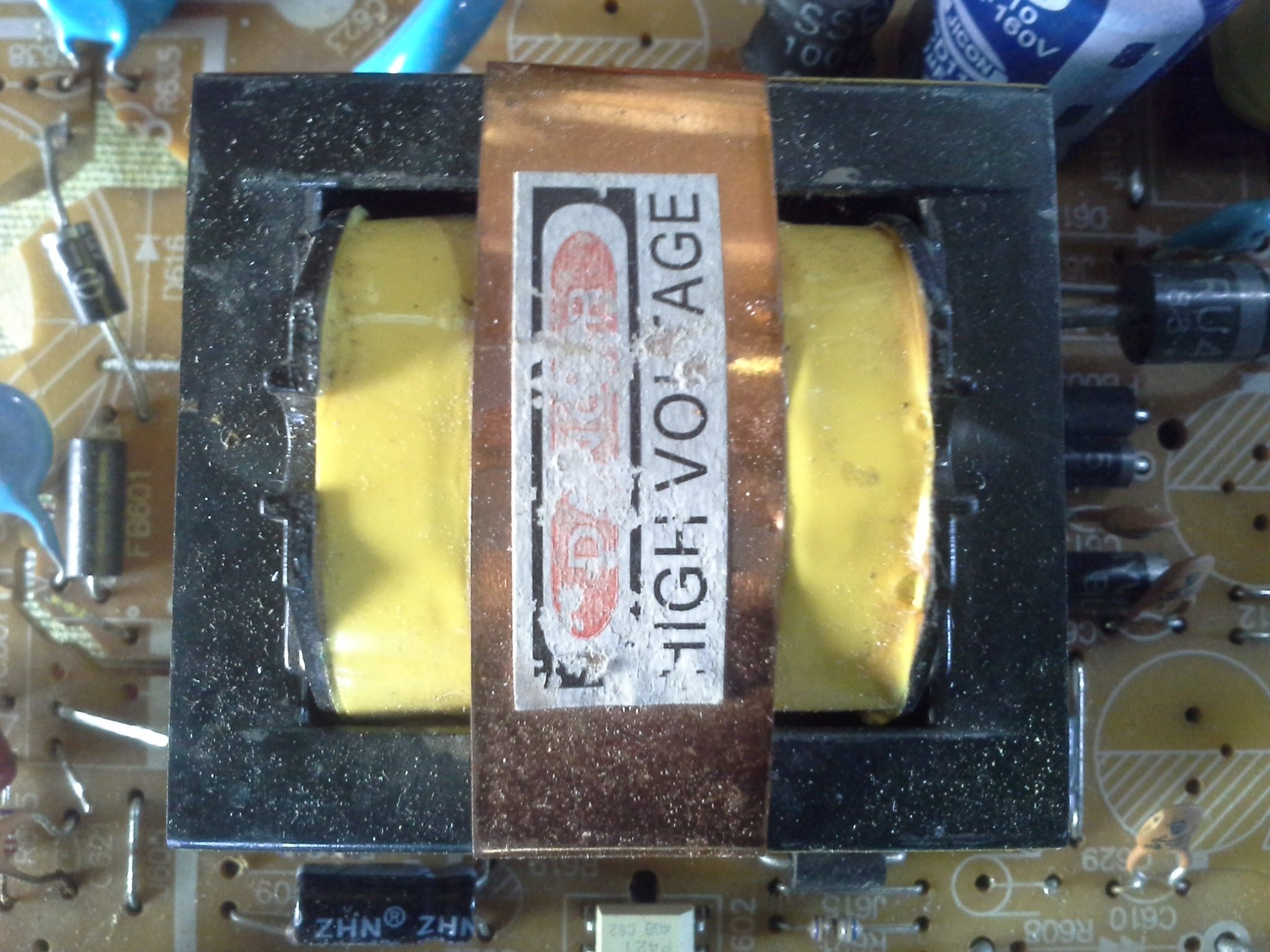

@Mestre88 encontrei alguns circuitos na net Qual mais correto pra usar? O segundo tem a entrada de sinal ligado ao pot e o pino 6 ao R1k O ultimo (q por sinal é aqui do fórum) tem a entrda livre e o pino 6 ligado ao pot Eis o q tenho de transformadores qual ou quias deles poderia ser usado ou usado como exemplo Transformador de monitor/tv tubo Transformador de uma placa do display de micro-ondas Esse é entrada 220/110 com saída 12 , certeza pois já montei uma fonte pra aprender a retificar e filtrar. E tenho um monte daqueles pequeno amarelinho de fontes chaveada, esse da foto também é de display de micro-ondas. se esse amarelinhos der pra usar,perfeito,o azul e o outro um pouquinho grande o primeiro de TV não sei o valor de saída mas também caberia pois é "baixinho" Veja o q mais tenho

Pensei nessa possibilidade mas não sei executar E que está funcionando muito bem... Foi a primeira ideia q tive mas logo, desisti pois não achei nada q pudesse/ensinasse como ligar ao dimmer. Um pouco fora de questão, não tenho gravador e espaço. Fonte não seria problema...mas a parte do trabalhoso. Pode me indicar um caminho?

@Mestre88 fiz o desenho de uma olhada fiquei em duvida se ligar o resistor de 100k somente ao LED, ou manter o fase junto? outra coisa o diodo zener não precisa inverter a polaridade?

Já que o tópico se refere também a alimentação de leds... Tava lendo em outro tópico sobre regular a temperatura do ferro de solda, etc, inclusive com dimmer, ai me veio jma dúvida/ideia. .. Teria como colocar junto ao dimmer leds pra indicar o aumento de temperatura? Exemplo 110v acenderia 1 led 130v acenderia outro 140v acenderia o terceiro e assim sucessivamente, Aproximadamente a cada 20v Ou seja aumentando a tensão mais leds acesso Seria possível? se sim como?

beleza! Amanha vou tirar um pedaço da fita e ligar naquela gambiarra pra testar. O detalhe é q a fita tem resistores a cada 3 leds então nao sei se funciona

Mas essa gambiarra serve pra ligar uma fita de led, sem a fonte? Mesmo usando diodo?

Beleza @Mestre88 amanhã vou dezenhar um esquema baseado nesse q postei com as mudanças indicadas por você e postarei aqui.

Puxa meu multímetro é Hikari, não deveria marcar errado...enfim Uma outra duvida (para fins didático ) tem como ligar fita de led em corrente alternada? Aquele circuito usado pra ligar led poderia ser usado? (Capacitor-resistor-diodo-led )

É testei e acendeu...consome 320mA Na outra estremidade da fita deu 8.20V Estranho mesmo essa corrente AC

24 v em corrente continua O que o que me intriga me o fato de ter corrente alternada também E pelo q sei fitas de led são 12V

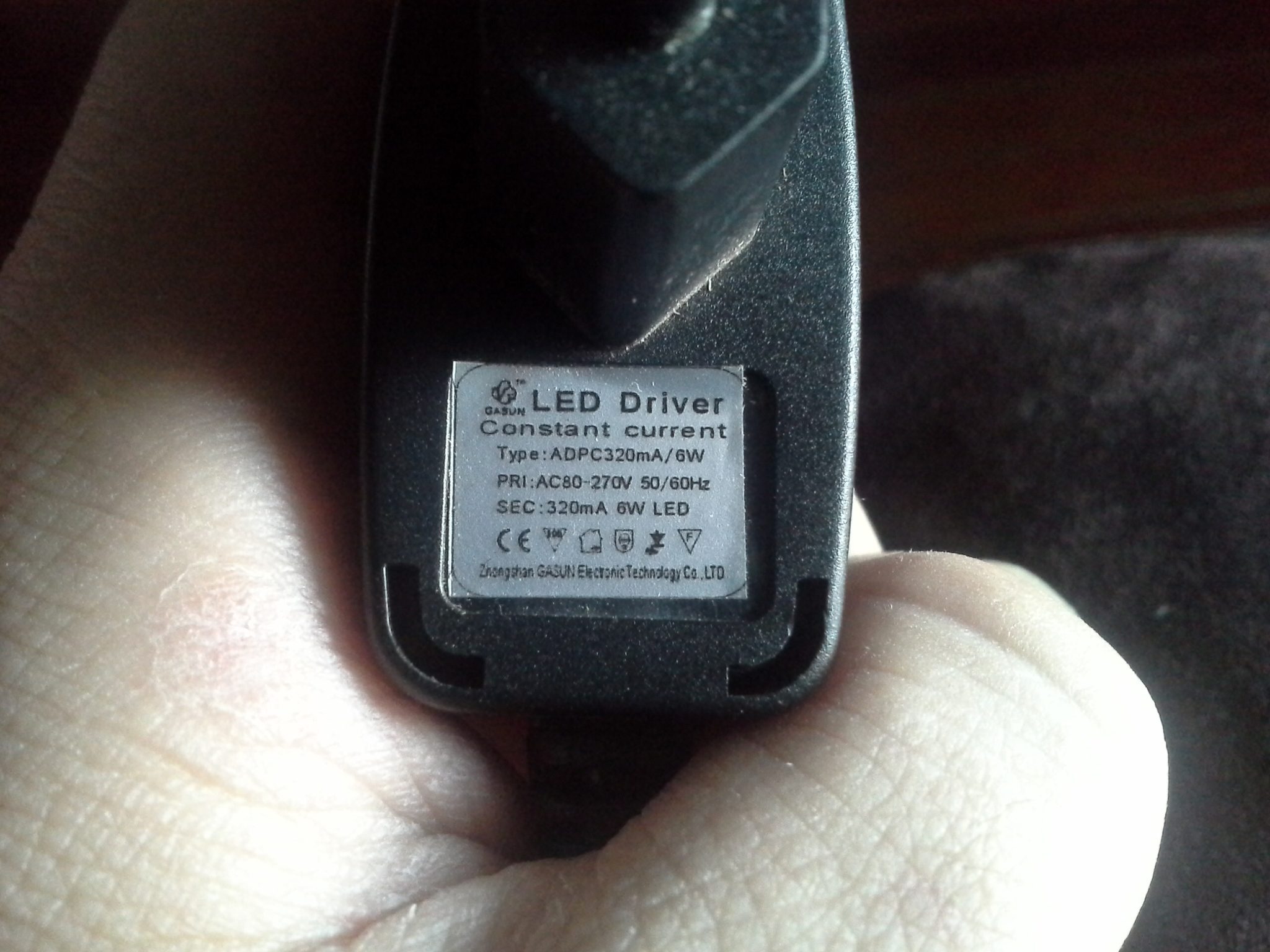

Ganhei essa fonte de um amigo de trabalho mas não c8nsigo entende lá Em DC marca 24.7V Em AC marca 54.1V Pode isso ou essa fonte ta estragada? Descrição na foto.

To começando a entender O resto do circuito não alterar nada? Já q vou alterar fase e neutro. Vou desenhar e posto aqui pra analisarmos. Acho q voce não quer nos contar, alias no tempo do seu avô ja tinha led? E já q não quer nos contar vou usar led verde kkkk

Vixi...Agora complicou de vez... Sem esquemático sou zero a esquerda...

@Isadora Ferraz eu quero q o led acenda quando houver a falha...(no circuito fica aceso e apaga quando há a falha) Outra coisa, já vi em outros post seu que você não recomendo o uso do led verde . Se importa em me explicar porque?

De uma olhada nesse link e compare os valores dos componentes do seu circuito http://eletronicaerlich.blogspot.com.br/2010/05/ldr-e-suas-utilidades.html
