  1. @Mestre88 excelente maninho era isso mesmo. eu comecei a colocar o lm324 ai apareceu o U2B,U2C,U2D e por ultimo paah o U3A coloquei ele e já era. valeu por mais essa ajuda...
  2. @Mestre88 qual sensor temperatura você usou? teria o esquema pra me passar? PS. esse será meu próximo projeto, fui desafiado aqui em casa, ninguém acredita que sou eu que monto esses circuitos , a maioria acha que compro pronto e fui desafiado a fazer um termômetro digital,o bom é que tenho vários displays de 7 segmentos.

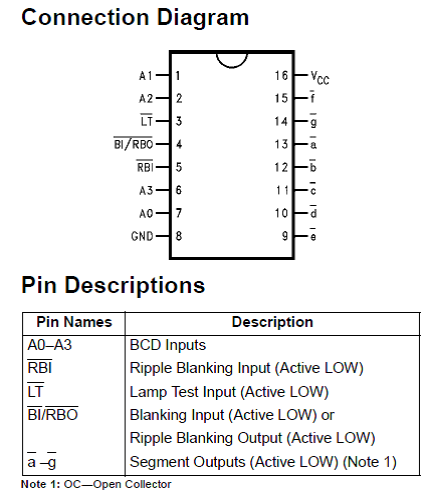

  3. qual equivalente as esses 2 cis CA3161 e CA3162 pois os preços são uma loucura o CA3161 me parece que o 4511 e 7447 são compatíveis mas o ca3162 ta difícil.

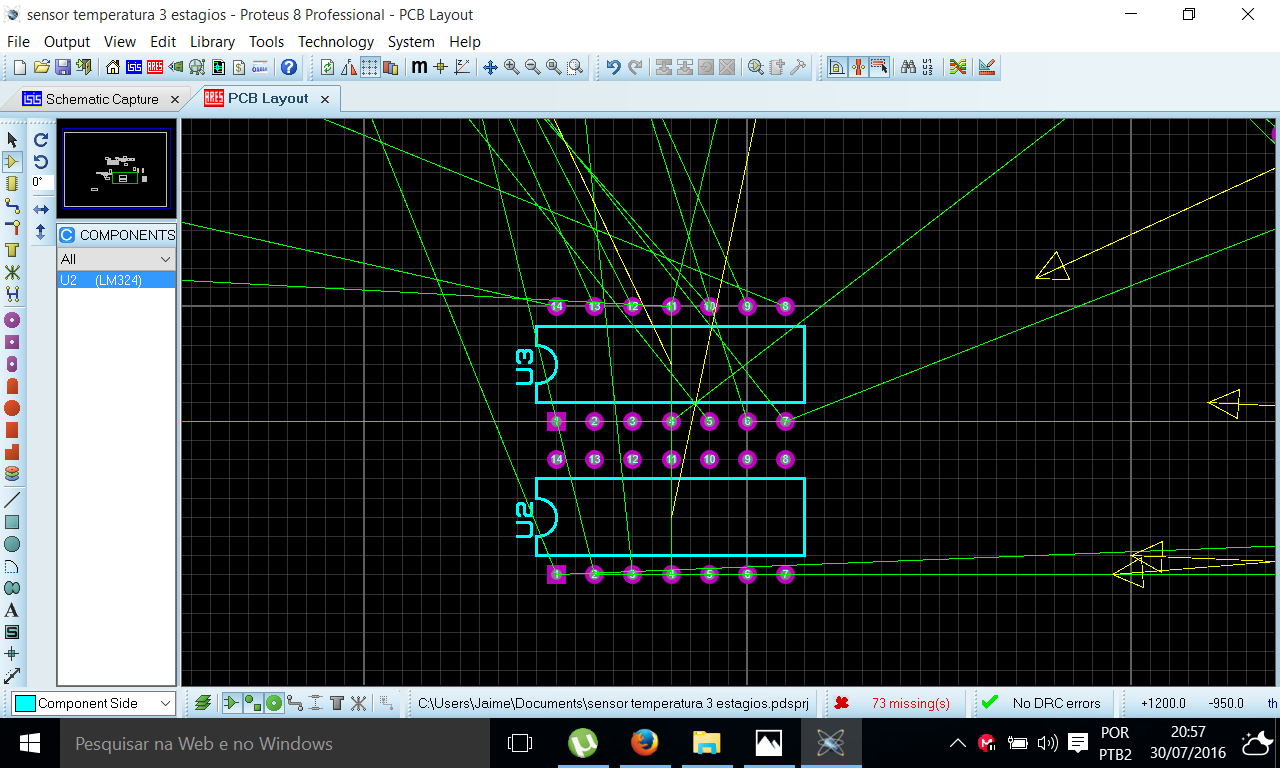

  4. @Mestre88 pior que não, eu escolhi um so lm324, os pinos correspondem certinho mas na hora de criar o pcb ele coloca 2 cis , o primeiro tem o nome u2a e os outros 3 de u3b, u3c, u3d, já mudei o nome mas não adianta.
  5. @MOR realmente, mas ao converter no ARES ele coloca dois CIS dip14 ao invés de um só. quanto a montagem eu pulei a parte da protoboard por hora, fui para a parte mais difícil que é a confecção da placa, caso eu consiga,antes da impressão farei os testes na protoboard.
  6. @Mestre88 sim o importante é se funciona, pois se não , não consio fazer o pcb da placa. se funcionar não faz mal que fique pinos sobrando no lm324
  7. @Mestre88 eu não iria trocar, é que ao criar o layout o proteus coloca o lm324 como sendo 2 cis, eu tava pensando eu usar o a741 pra fazer a aplificação do lm 35 e o lm 324 como comparadores...
  8. olá de novo... ao criar a placa o proteus reconhece o lm324 como sendo 2 cis, duvida, posso usar outro amp op pra amplificar o lm 35, o lm324 reconheceria o a741 0u lm 358?
  9. conheço o eagle, mas não gostei, baixei o proteus 8 e já me dei melhor , so me surgiu a duvida se posso confiar na simulação do proteus? aqui aparentemente não esta certo.
  10. fui na eletrônica e eles estão em falta com o bc337, posso usar o 2n2222(já tenho em casa por sinal) que é p/ até 1A de corrente, tanto nesse quanto no outro projeto de temperatura?
  11. alguém pode me recomendar algum programa pra criar layouts pra placas de circuito impresso,de preferência que faça as trilhas automaticamente. o que tenho me atendeu bem até agora, mas pra um esquemático um pouco mais complicado não esta conseguindo fazer as trilhas. agradeço desde já.
  12. eu tava pensando em colocar um trimpot em x3 ,pra ajuste fino,pra tipo se caso o circuito desativasse o sistema em 60º ou menos,ou mais , porque como você disse e a temperatura e ambiente mas no equipamento pode estar diferente.
  13. valeu @MOR , penso q só seria necessário em x3 pra caso acabe desligando tudo sem atingir uma temperatura " perigosa" outra coisa pra efeitos de medidas e testes no lm 35 seria 0,01 ou 0,10 v correspondente a 1º ? outra coisa qual o valor de c1 , não aparece direito na imagem.
  14. @MOR simplesmente incrível seu circuito, e não é puxa saquismo , é fácil de entender , até pros hobista como eu... tenho só uma duvida , no seu circuito tem como substituir o resistor que controla a temperatura de acionamento por trimpot pra ajuste fino caso não acione nas temperatura desejada. ou a temperatura de acionamento depende de mais de um componente? a maioria dos componentes já tenho, um ou outro resistor que terei de comprar
  15. @MOR cara você é 10... obrigado mesmo de coração... vi no circuito que são 4 inversores/comparadores, posso usar o LM 324 q já tenho? lm35 também ja tenho ,só aguardo os valores dos restos dos componentes.
  16. é ai que o bicho pega...entendo pouco de eletrônica como disse gosto bastante, mas só como hobbie ,e eletrônica digital então...até já fiz um projeto com porta lógica mas com muita ajuda daqui do fórum...
  17. eu modifiquei ela e deixei só 12v e 5v, agora o consumo não saberia te dizer com certeza, tem 8 câmeras ligadas nela de 1A cada (8a total) e uma fita de led que não tenho certeza do consumo, e um circuito pequeno que aciona essa fita de led, coisa pouca.
  18. @MORa fonte de pc alimenta outros circuitos , leds e cftv, eu usaria uma fonte 12v 3a pra alimentar o circuito e os coolers. os cooler são 12v com 200ma quanto a temperatura não tenho muita certeza de quanto aquece tudo junto, acho que o cooler um deveria acionar aos 35º e o segundo perto dos 50º penso eu... se eu usar uma fonte independente (12v 3a) os cooler continuariam ligados até que cair a temperatura mesmo q desligase todo o resto.
  19. tive pensando aqui e acho não ser necessário pelo seguinte: basta eu alimentar o circuito com uma fonte12v independente e usar um relé 12v pra chavear 220V que alimenta todo o resto, dai os cooler continuariam ligado resfriando o sistema que depois voltariam a operar normalmente quando a temperatura baixar.outra coisa isso é só uma medida de segurança pra se caso os coolers não funcionar, dias muito quentes, etc,até porque não quero esse equipamentos super aquecendo a toda hora.
  20. @MOR é exatamente isso,me entendeu perfeitamente, se tiver como fazer esse tempo extra nos coolers beleza, se não tranquilo, já abusando um pouco, se puder me passar o esquema ficaria muito agradecido, pois montar o esquema e barbada, só fazer os cálculos de componentes que não sei fazer origado
  21. @Isadora Ferraz sim essa é ideia, os coolers funcionarem como exaustores , já troquei o fundo da estante por outro com os recortes para os cooler ( que já estão no lugar ) só me falta essa parte eletrônica que quero implementar
  22. é não estou tendo muito sucesso com minha empreitada, todas pesquisa que fiz no tio GOOGLE, a maioria me redireciona aqui pro fórum,mas nada especificamente o que quero.
  23. esse circuito eu tenho montado e funciona, o que queria é adicionar um segundo cooler que entrasse em funcionamento quando o primeiro atingisse sua velocidade max aos 12v. como devo fazer isso?
  24. @Mestre88 esse é o detalhe não tenho esse espaço, e por isso quero um sistema com histeresie pra garantir que terá refrigeração necessária quando tiver tudo ligado, e mais o sistema de segurança que desligaria tudo em caso de super aquecimento.
  25. @Mestre88 seguinte é que por falta de espaço tive que colocar dentro da minha estante confinados uma fonte atx, uma fonte chaveada 30A, um DVR, e um modulo de potencia pra um sub ativo q fiz pro home theater. quando ligados geram algum calor que fica tudo neste espaço, as fontes tem seus coolers, mas não adianta retirar o calor das fontes e manter no ambiente fechado pois vai aquecer todo o resto. queria um sistema que ativasse um cooler por vez, pra não gerar tanto ruído
