gente peguei eletrônica como um hobbie e agora nao consigo mais parar help!!! bom quero ajuda de vocês pra mais um projeto, quero montar um sensor de temperatura que funcionasse da seguinte forma: quando chegar a uma determinada temperatura (determinado por trimpot e tal) ligasse um cooler com histeresis e se mesmo assim continua se subindo a temperatura, ou quando o cooler chega se na velocidade maximiza com os 12v, ligasse um segundo cooler se possível também com histeresis; e por fim um sistema de segurança que se a temperatura ficasse muito alta desligasse um relé talvez que desativasse todo o sistema. algum esquema com ntc ou o famoso lm35 ? obrigado ajuda de todos

@Mestre88 ai sim funciona, tinha ficado na duvida se o pino 8 deveria ser separado do 4 . até porque o pino 8 é alimentação do ci.obrigado por esclarecer. valeu

@MOR ao acrescentar o capacitor eletrolítico no pino 8 ele deve ficar ligado ao pino 4 como no esquema? por que no simulador não funciona com o capacitor ali, só funciona com 12v no pino 8.

@MOR valeu pela dica e pelos cálculos dos componentes. já posso começar a montar. valeu ai...

será subsistituido por bc548

alguém pode me ajudar a alterar os valores dos componentes deste esquema q tá com alimentação de 5V para ser alimentado co 12V. OBRIGADO.

@Ualisson. amigo procure em eletrônicas, esse CIs não devem custar mais de 2, 00...

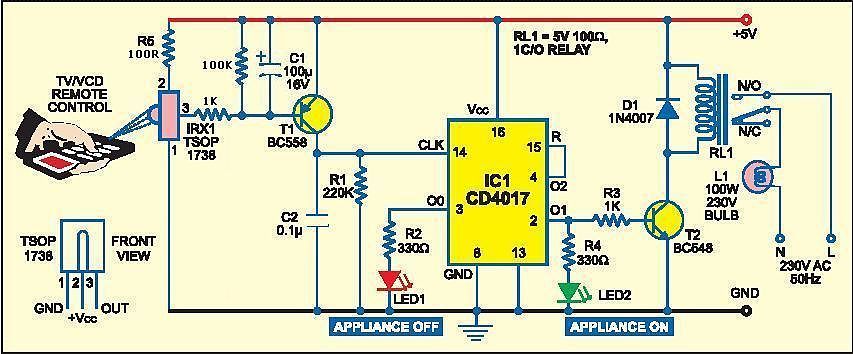

@Ualisson. Aqui tem um esquema q funciona perfeitamente. Tem mais conteúdo neste tópico http://forum.clubedohardware.com.br/forums/topic/345272-acionar-luz-pelo-controle-remoto/?page=1

bom mais um esquema montado e funcionando 100% com a ajuda de todos.obrigado. moderadores podem fechar.

é isso ai galera, esquema montado e funcionando 100%. deixo esquema pra futuras consultas.mas não consegui colocar no titulo do tópico como resolvido agradeço a todos q me ajudaram, q dispuseram de tempo pra me ajudar, e o melhor foi q aprendi muito. obrigado a todos. moderadores podem fechar se acharem necessário

Ninguém?

Up!

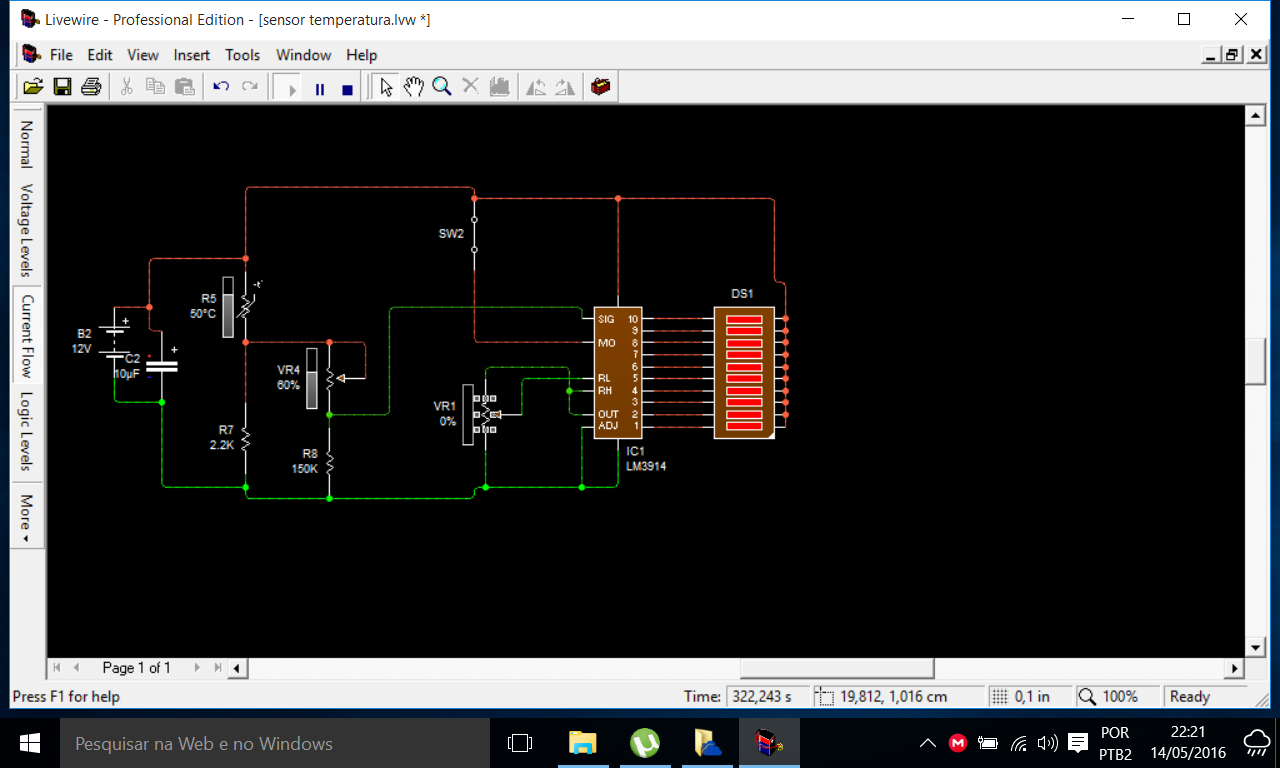

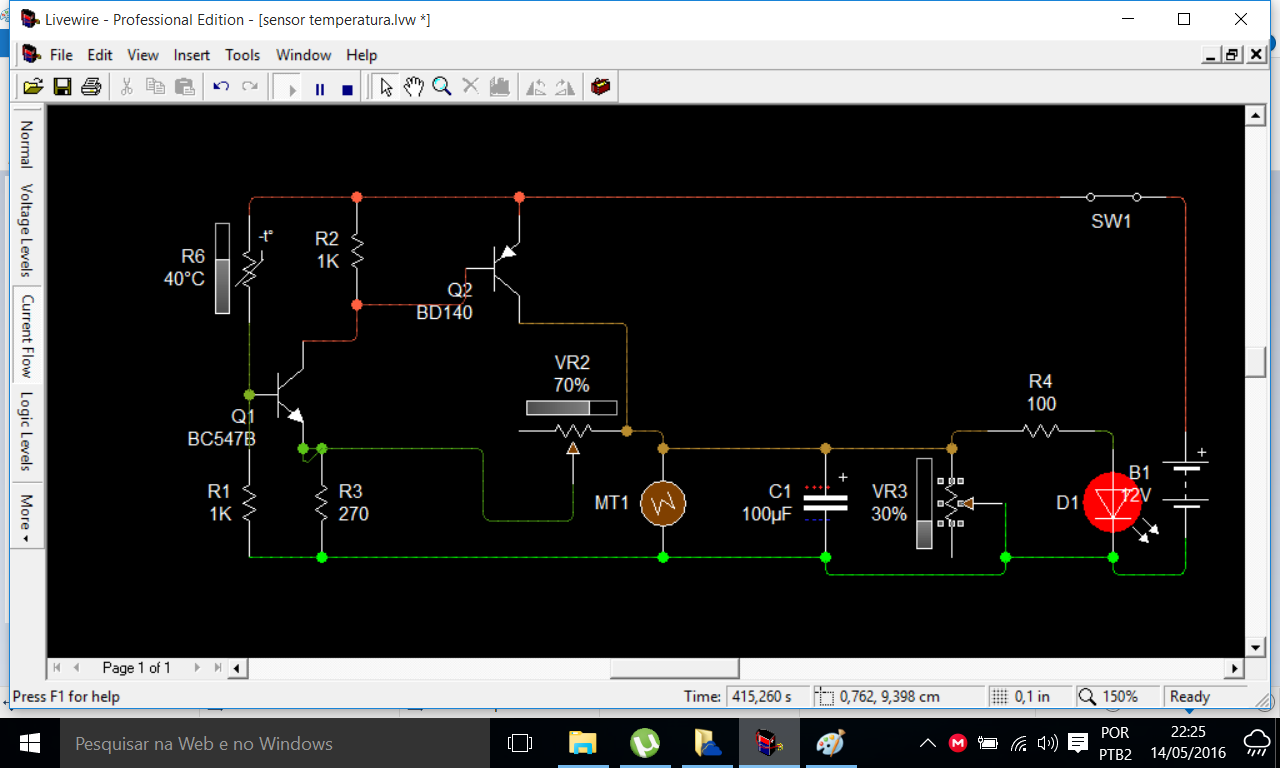

Tenho esse sensor/controle temperatura da primeira foto que funciona muito bem,o que queria saber é se tem como "juntar " ele com o circuito de bargraph da segunda foto. o circuito bargraph nao tenho montado apenas simulado, e no simulador funciona. obrigado.

@aphawk @albert_emule acho q me expressei mal, eu consegui com o bd 139 com resistência de entre 150 e 180 homs, o q deu 11, 22 volts. So citei o mosfet porque comprei ele e testei, e com a mesma resistência conseui 11, 77volts.

gente consegui!!! Coloquei um trimpot no lugar de resistor de base e fui testando e consegui o brilho max com 11.22 v com a resistência entre 150 e 180 homs. @aphawk o mosfet q me indicou não encontrei, mas o pessoal da eletrônica disse q eu podia usar o irf 3205 no lugar, liguei e funcionou também com uma resistência de 330 homs. Quero agradecer a ajuda de todos q dispuseram de tempo e atenção pra me ajudar. acabei aprendendo muito mais, como por exemplo sobre opto acopladores q vou usar em outro projetinho meu. obrigado a todos.

@cpexpert onde coloco o moc no seu esquema? Pode ser o 3020, ou 817c q tenho varios?

@cpexpert aqui é um projeto diferente Aqui quero simplesmente ligar a fita de led com 5v ,o que vai acionar a carga eé uma porta usb de uma tv que fica no quarto das crianças. Assim enquanto assistem tv a fita fica ligada se pegarem no sono basta ativar o sleep da tv que desligaria tudo.por isso não queria usar relé pra evitar aqueles estalinhos chatos.

@cpexpert Eu ainda estou aprendendo sobre as porta logigas Mesmo tava simulando aqui seu esquema @cpexpert show de bola funciona! Agora devo trocar R1, R2, R3 pelos resistores de base, e os ledes por transitores e tudo devera funcionar?

@cpexpert ainda estou aprendendo & seria porta lógica AND? =1 seria o que? é isso que não entendi no seu esquema pra poder simular aqui desse jeito funcionou aqui no simulador, mas e na pratica será?

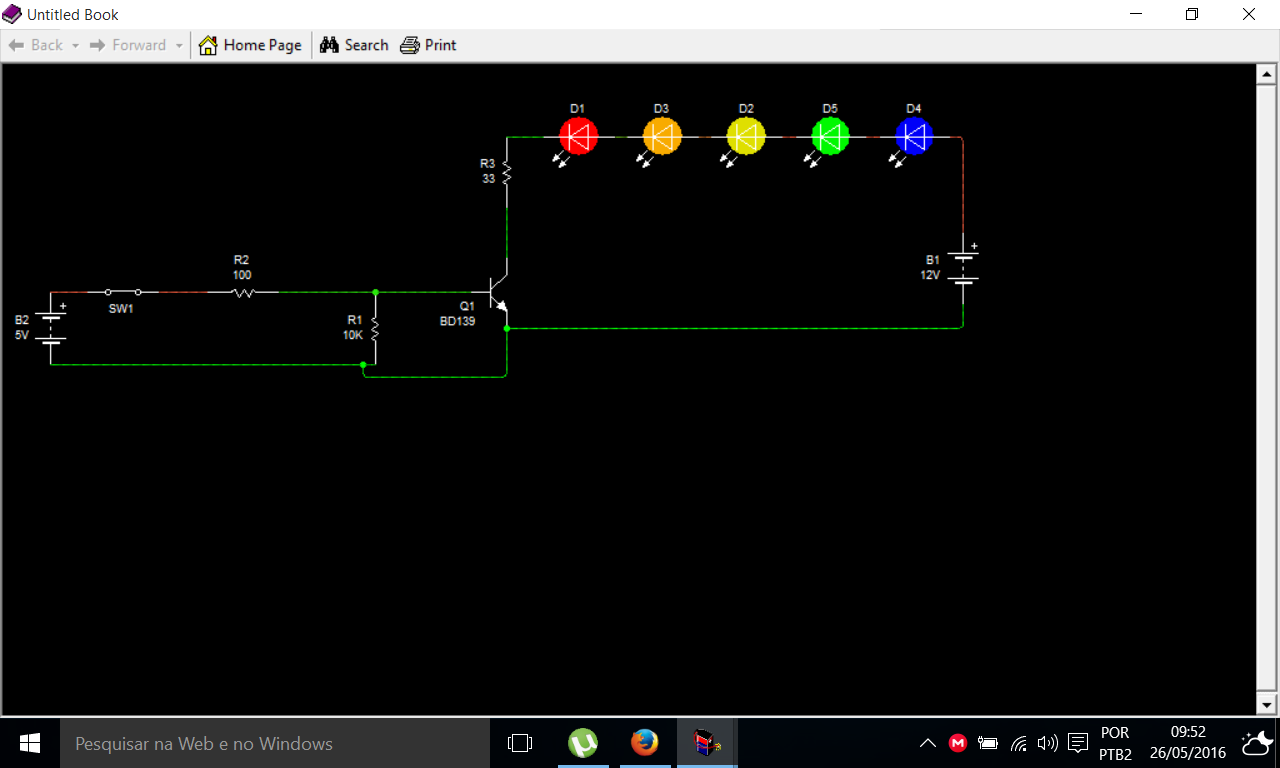

fiz este esquema e simulando funciona só q onde devo ligar IC3 e IC2 pra desligar a fita azul e verde quando a vermelha estiver ligada? o que devo acresentar ? e as resistencia estão corretas? outra coisa com q tensão o 74hc08 trabalha? no simulado so funcionou com 7v, o que não me ajuda pois as portas usb só tem 5v

Sim tem os resistores...

Kkk amanha Vou comprar esse mosfet q me indicou

É gente não esta dando certo, fiz exatamente como no esquema e chegou só a 8.22v, fiz refiz, inclusive com bd 139 novo.teste resistência mde base de 33r e não mudou ,aumentei e diminui a resistência de r2 e nada

E qual ci faz a porta ou (or)

Gente o 74hc08 faz A B Saida 0 0 0 1 0 0 0 1 0 1 1 1 Está correto? E o 74hc04 A B Saida 0 0 0 1 0 1 0 1 1 1 1 1 Confere?
