  1. @Isadora Ferraz é uma fonte ´só, o que me preocupa é que o modulo no carro recebe 12v direto, e quando liga o rádio ele manda 12v de baixa corrente apenas pra ligar o modulo o que não acontece nessa minha ligação, aqui os 12v vão direto pra alimentar e acionar o modulo ao mesmo tempo, essa é minha preocupação de danificar o meu modulo.
  2. Gente tenho um módulo de potência alimentado por uma fonte chaveada de 50A, quando quero grave , um comando faz comutar um relé liberando 220v acinado a fonte que manda os 12v para o módulo. Minha duvida é se o fato de o módulo receber os 12v direto pra acionar, ao invés de ser acionado pelo remote pode danificar algum componente, ou diminuir a vida util do meu módulo?
  3. @Mestre88 então, consegui fazer funcionar... Veja se tem alguma relação ou dei azar mesmo.... Apenas troquei os 4148 por 4007 e funcionou... Com um 4148 e um 4007 dava apenas 1, 65 volts negativo... Sera que dei azar de pegar dois 4148 com defeito ou tem alguma relação.
  4. com os 12 volts, conforme o esquema passado por você. testei com mais de um 555, usei capacitor de 47uf por 16v, e outro por 400vn e tentei com capacitor de 100nf no lugar do de 2,2 mas em nenhuma das condições funcionou...
  5. @Mestre88 pode me ajudar, montei na protoboar o circuito de de fonte simétrica com o 555 e não consegui fazer funcionar, , no pino 3 sai 7.6 v e quando chega ao capacitor de 47uf não sai tensão nenhuma do outro lado, ja tentei com 2 capacitores e não funcionou.
  6. Mestre @MOR qual, ou quais resistores devo mudar ou adicionar , pois o relé esta comutando com 54°, praticamente junto com o cooler 2.

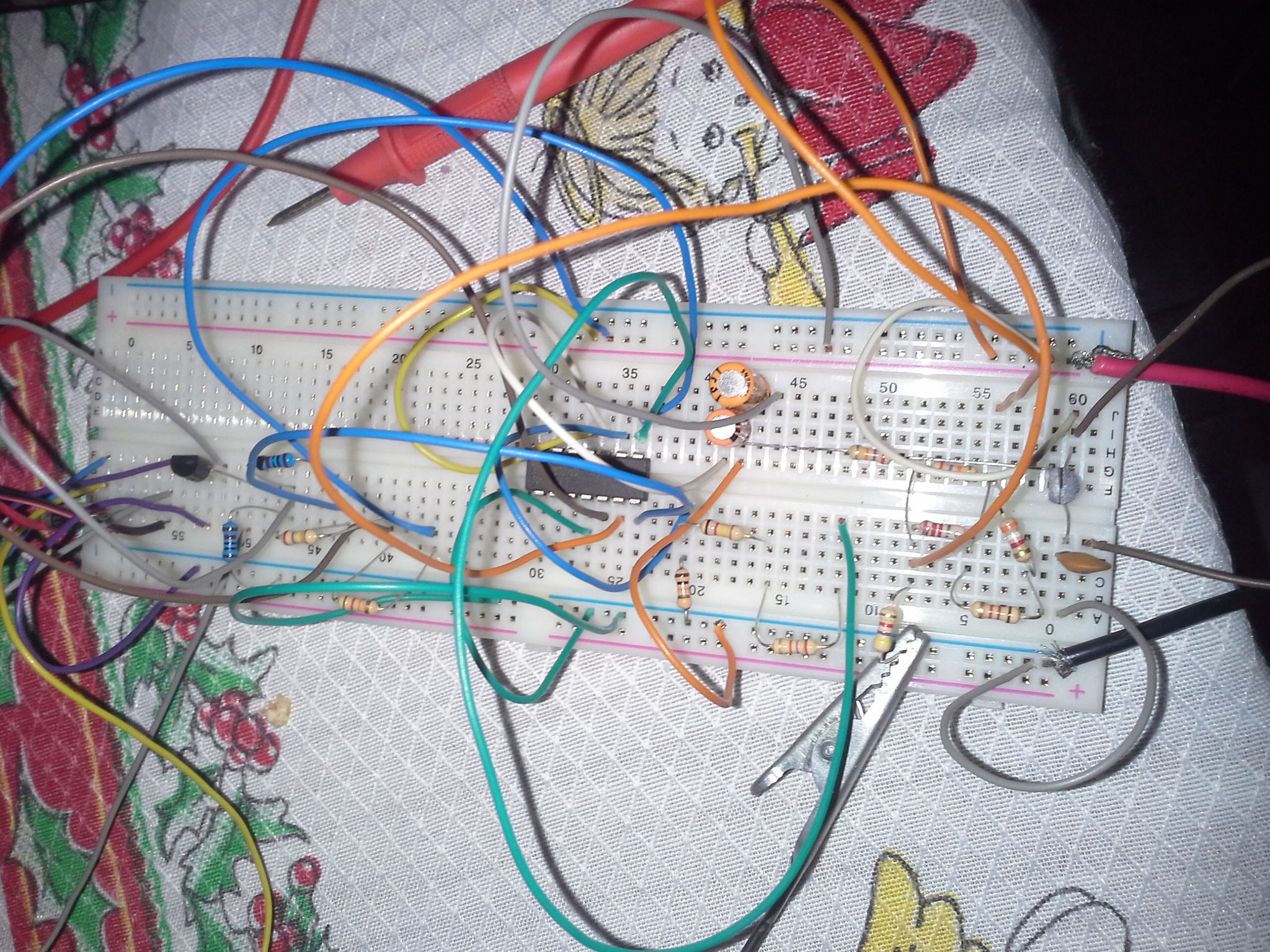

  7. Passando pra dar um feedback... Montei com um comparador no protboard...funciona perfeitamente...aciona o cooler com 36º e desaciona com 33º... perfeito... A manhã vou montar com os outros 2 comparadores ... Fotinho com o primeiro comparador.
  8. então teria mais de uma forma de ligar... poderia usar o pino 3 do 555 pra alimentar o circuito do ldr... poderia colocar o pino 7 de 555 no emissor do Q2 ,ficando LDR ligado, ci555 desligado pino 7 entre R1 e R2 , LDR ligado , 555 ligado
  9. @Mestre88 perfeito!!! exatamente o que queria... mais uma duvida, quando desligada a energia do circuito o 555, ao volta ele volta ao ultimo estado ou inicia do zero ?
  10. penso q sim pois posso usar um push butom daqueles bem pequeno que ficaria pouco visivel.
  11. quase...o botão eu precisava somente pra desligar mas se tiver como fazer como você falou ,beleza.
  12. @Mestre88 você q me ajuda bastante pode me ajudar mais uma vez? como juntar esses 2 circuitos? tipo assim..o ldr aciona e desaciona o relé mas quando eu quiser desacionar a carga do rele através do circuito 1 toque... resumindo LDR liga e desliga, chave 1 toque liga e desliga a carga independente da situação do LDR
  13. sim eu liguei ele, já fiz alguns projetinhos com o 555,então to bem familiarizado com os pinos dele. obrigado.
  14. @Mestre88 isso mesmo... Cara só tenho a te agradecer pela força q ta me dando...ta me ajudando bastante... simulei essa fonte ai de cima e não funcionou...simulei a sua e pah...na hora funcionando 100% valeu mesmo.obrigado.
  15. ja esta pronta aqui kkk pelo tamanho, do trafo e tal , se com o 555 ficar de tamanho menor , posso usar uma fonte 12v dessas pequenas de 1A , to a cata de um trafo pequenino adicionado 7 minutos depois me lasquei os que tenho aqui em casa são tudo catodo comum...
  16. @aphawk poderia me passar o esquemático? assim tenho 3 opções e posso ver qual fica melhor no projeto; @Mestre88 pode me dizer se os displays precisam ser Anodo comum ou Catodo comum? obrigado a todos.
  17. @aphawkalgo tipo assim?
  18. minha maior preocupação é com o trafo q precisa de center tape, lembro de ter procurado aqui na minha cidade e não encontrei.. esses esquemas q tem net transformando fontes comuns em fontes simétricas será q realmente funcionam to pesquisar...
  19. foi o q pensei quando li kkk vou montar seu circuito certamente,confio mais no fórum e no pessoal que ajuda aqui, do que um site gringo. só vou ter que me desdobrar um pouco mais pra fonte simétrica. em tempo; saberia me dizer quantos mA consome este circuito?
  20. ok,obrigado...bem complicadinho de fazer circuito...ufa... achei um esquema gringo que o pino 26 é ligado ao gnd será q funciona? vou por´os 2 no proteus e ver no q da
  21. excelente maninho... muito obrigado, mesmo... justamente que precisava marcar temperatura ambiente... show de bola tudo q precisava,valeu mesmo...
  22. é esse lance da fonte simétrica , já estou por dentro, o sistema com Arduino não me serviria pra esse projeto pois quero montar e usar definitivamente, mas tenho sim muito interesse em aprender e vou... @Mestre88 poderia me ajudar nesses 2 circuitos? um usa o 2n2222 tem como substituir por lm35 o outro usa 2 lm35 tem como usar somente um?
  23. valeu @aphawk vou dar uma estudada neste material... tava mesmo dando uma olhada em um tópico aqui do fórum, que usa sensor o 2n2222.
  24. ai que tá o detalhe eu não achei nenhum circuito com o lm35 e com icl7107 , quer dizer achei um ou outro mas com esquemático ilegível. a maioria é com esse 2 CIS, ou com pic, o que eu ainda estou aprendendo, não tenho gravador etc...
