Jaime Francisco da Silva

Alguém poderia me indicar um circuito sensor de corrente dc, ou algo que possa comprar pronto? Preferência pelo circuito pra que eu mesmo possa montar. Obrigado.

Sim, exatamente , são para estes tênis infantis, tenho varias baterias, o que tenho quase nada são os conectores pra carregar as baterias...

Bingo é isso @Bcpetronzio nesse caso basta apenas eu virar ele na placa vai dar certinho...quer dizer acho talvez tenha que mudar algo mais no circuito...resistor de base talvez... Fonte do circuito http://blog.novaeletronica.com.br/circuito-de-controle-de-ventoinha-por-temperatura/

No circuito da foto Q2 é um bd 140...ele chavea 4 fans pequenos... O detalhe e que esquenta bastante, coloquei dissipador mas mesmo assim esquetava bastante até q hoje queimou (sabia q cedo ou tarde ia acontecer) Pergunto : por qual transistor poderia subistituir o bd 140 que aguenta maior correte E o principal que fosse a mesma pinagem ou que o pino do meio fosse o mesmo (no caso coletor)porque assim poderia apenas vira lo na placa Caso não haver nada como mesma pinagem eu poderia liga lo através de fios na placa. Obrigado....

@TORYM @RS Faria muito obrigado pelas recomendações, vou olhar com mais carinho estas outras . Obrigado

Peço recomendações de qual a melhor pasta termica a se usar. Encontrei alguns post mas são antigos...quero algo atualizado... Estive olhando a Artic silver mas como saber se é original? Tem alguma melhor?

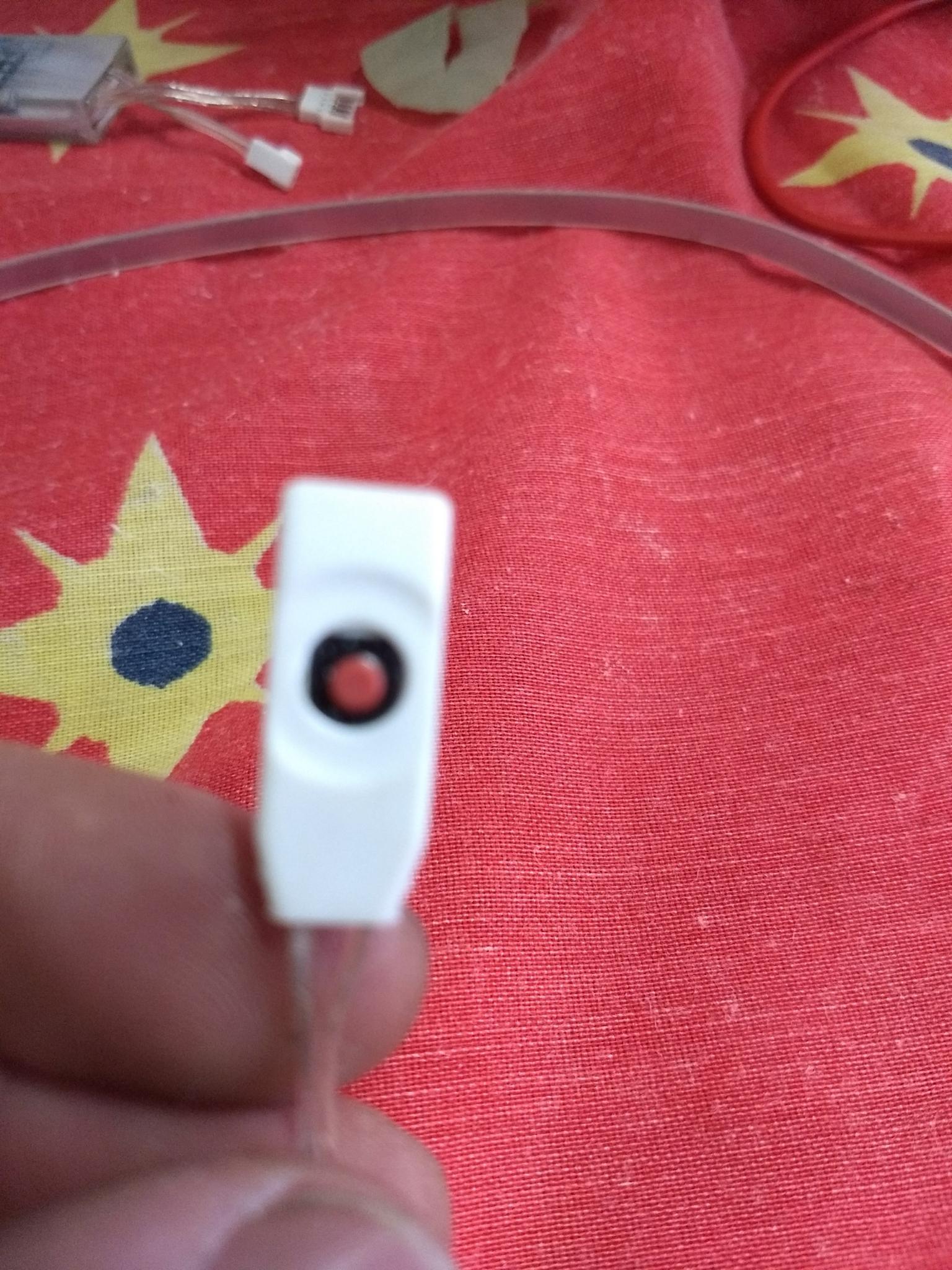

A ultima foto aquele item serve pra conectar um carregador de telefone a tal de mini HDMI. O botão serve pra mudar a cor/efeito das tiras ,cada toque uma cor depois os efeitos. Esse botão/carregador tenho só 3 é queria descobri o funcionamento pra tentar replica este comando. Nos teste ...um fio positivo e o outro negativo . Com leds ligados tem 3,4V e ao precionar o botão para trocar a cor a a tensão vai perto dos 0V Na escala de continuidade não dá sinal da sempre um valor da um valor de mil cento e alguma coisa, mesmo invertendo as pontas de provas Esqueci de testar resistência...

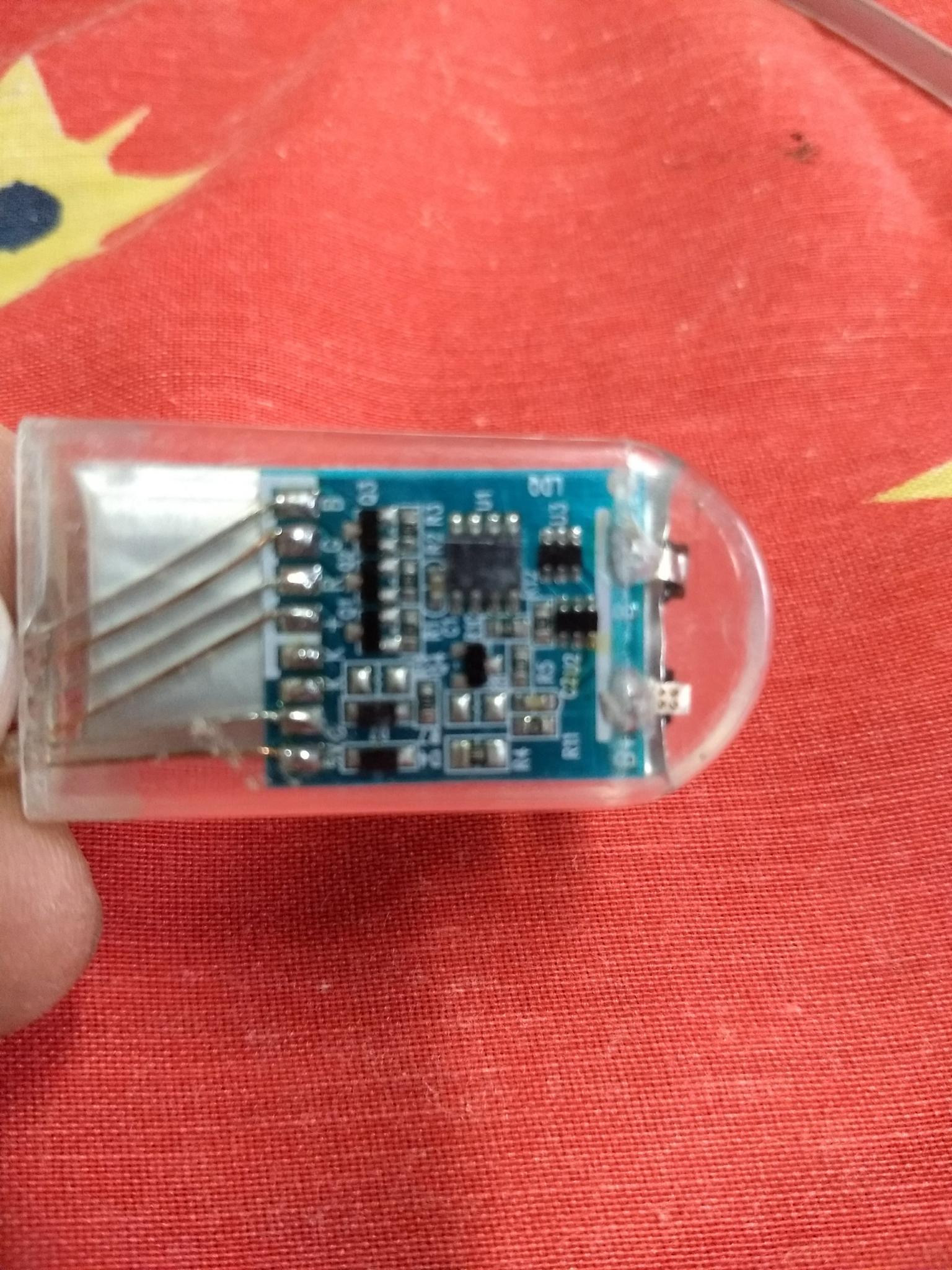

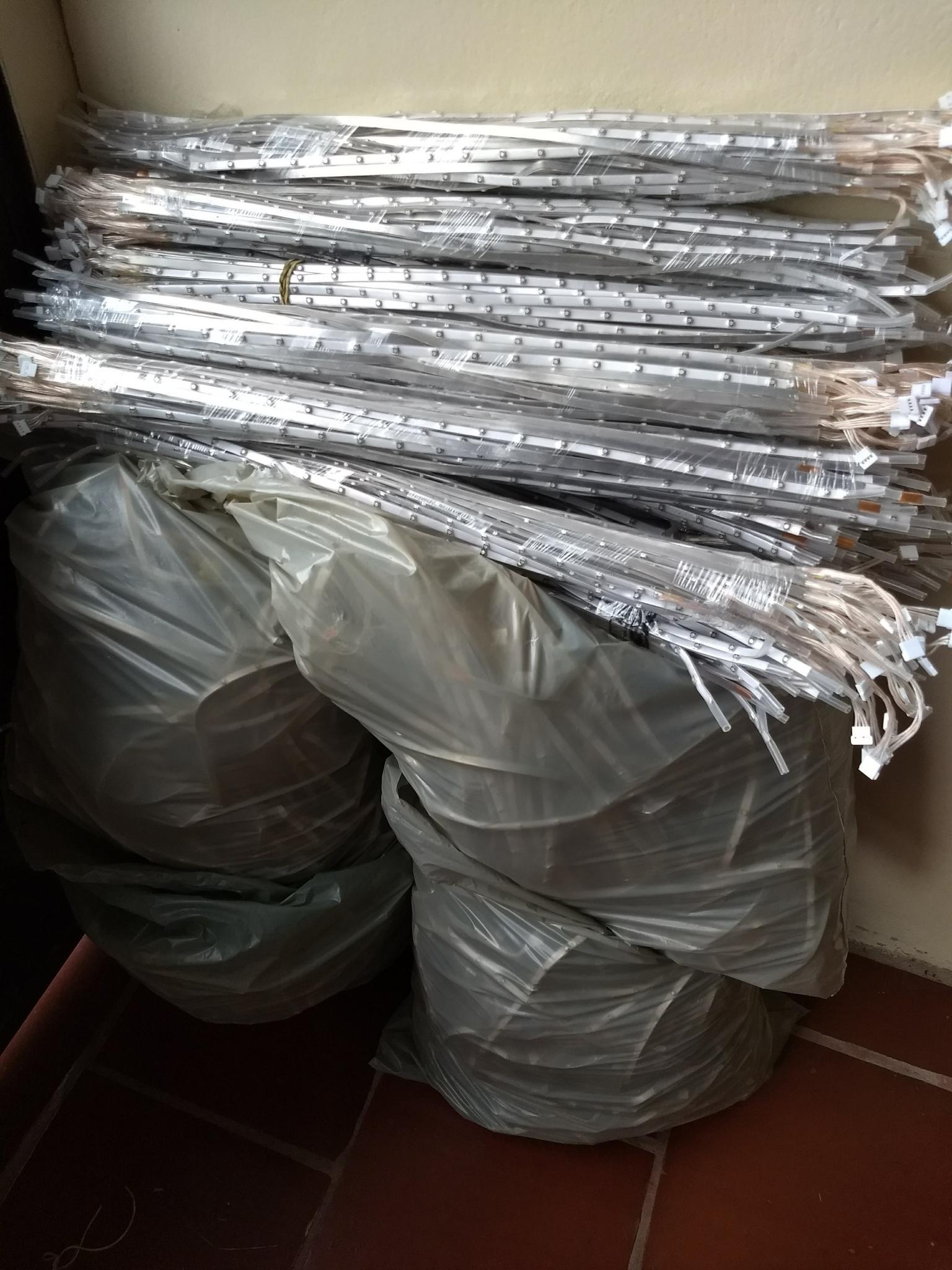

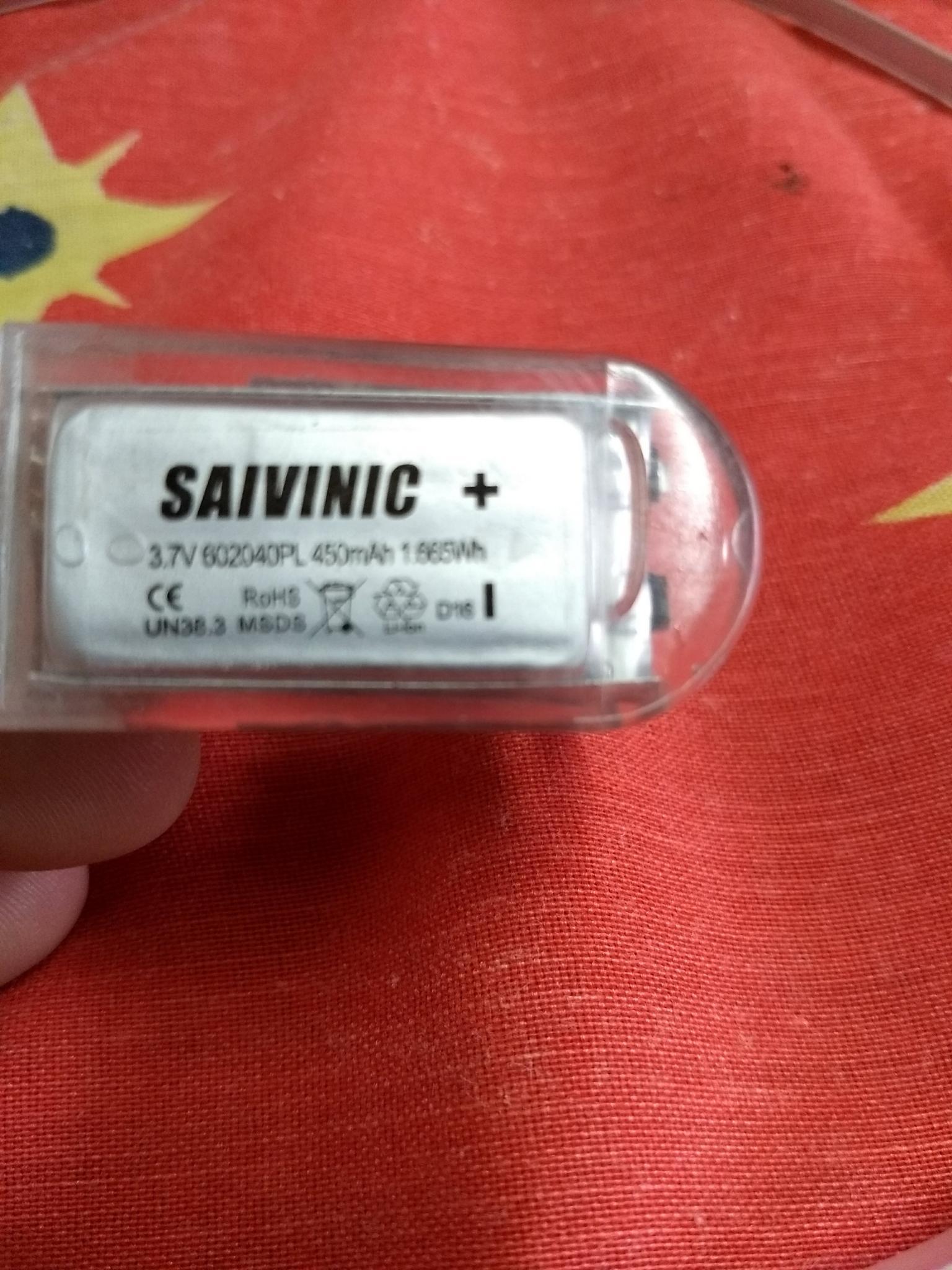

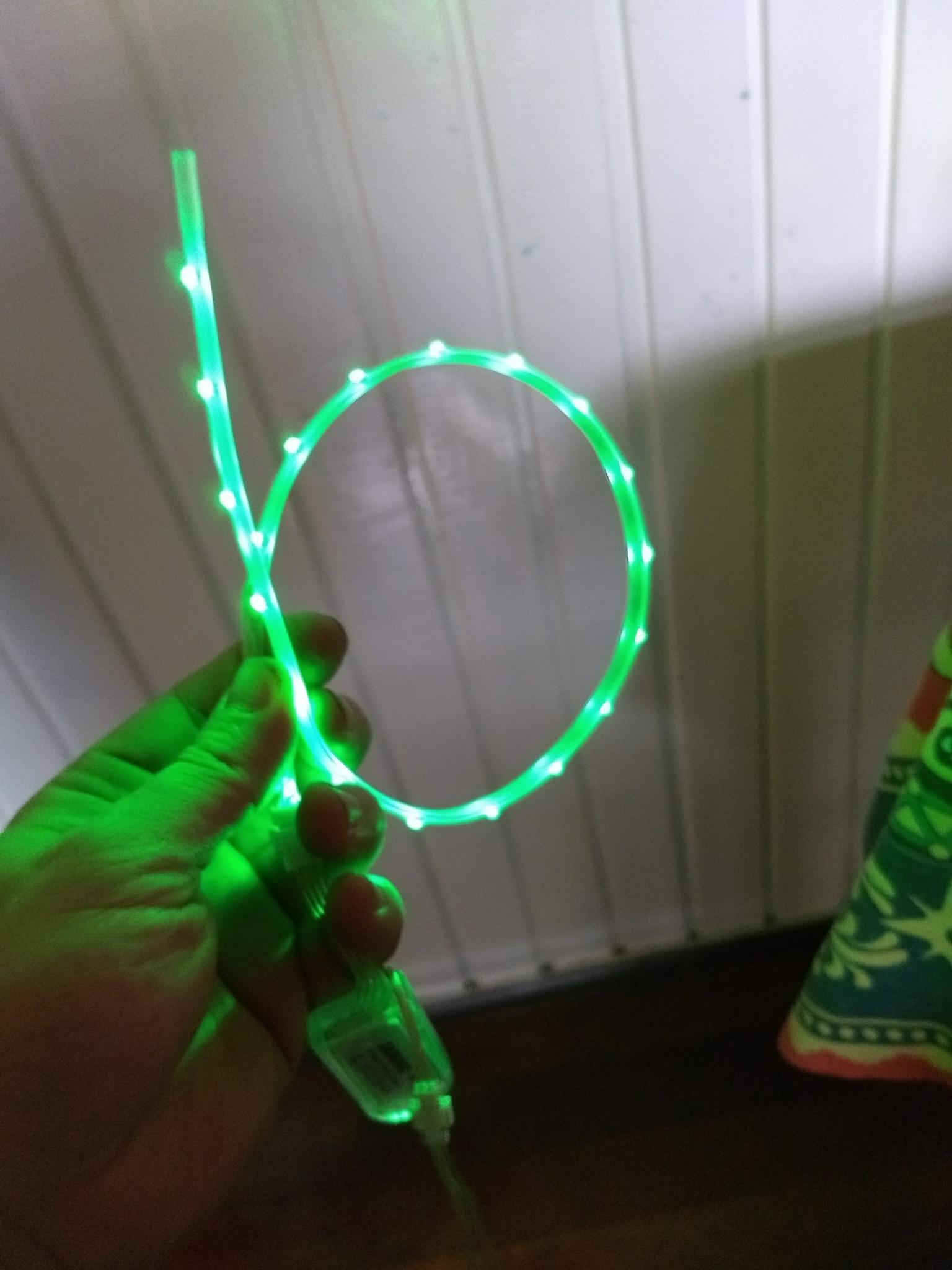

Gente ganhei algumas tiras/barras led rgb (primeira foto) Cada tira led tem 19 leds RGB e é alimentado por uma bateria 3,7V de 450mh a bateria tem junto um circuito que controla as cores da fita. 1-Seria correto afirmar q se eu ligar 3 tiras em série posso ligar em uma fonte de 12v? 2-Se eu montar uma fonte capacitiva o diodo zener tem q ser de valor das somas das tiras que eu usar? 3-Mas o problema maior é o seguinte Tenho aproximadamente 3000 tiras de led, umas 100 baterias e apenas 3 conectores por onde carregar as baterias e junto do carregador tem um botão que a cada toque muda a cor da fita (botão vermelho na foto) 4-como posso fazer um desses botões pra fazer as trocas de cor? Parece ser coisa simples mas não queria desmachar nenhum visto a escassez deles.

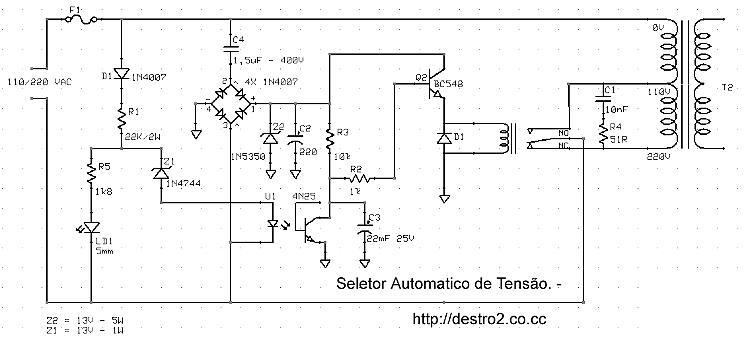

@Mestre88 pensei em fazer com fonte comprada como também sugeriu a Isadora...mas eu so teria o indicador 110v e 220v e não o led azul indicador que tenha faltado luz e precisa acionar o botão. O relé ja faz a seleção de 110v e 220v no contato NF terá 220v e NA quanda cair pra 110v ( meia fase que acontece muito aqui no bairro) vou postar foto do esquema que usei... O que tinha pensado era usar uma fonte capacitiva pra acionar os led um transistor NPN pra cada led resistor de base de 470k como no esquema feito por você...Só que não sei como ficaria o capacitor eletrolitico 10uF por 400v teria q usar um pra cada base do transistor? Talvez pra 110v o resistor teria de ser menor?

Não, apenas pensava em usar mesmo circuito que me passou ,aquele original está montando e funcionando. Não, veja só o seletor de tensão eu fiz...o que faz a seleção de qual led deve ascender é por relé...o que quero e mudar um pouco o que quero e teria que ser led RGB porque tem um orifício na caraça e o seguinte 220 led ligado cor verde 110 led ligado cor vermelho Falta de luz led ligado na cor azul ( tem um relé com selo que na falta de energia se desliga e só religa ao apertar o botão, daí usaria o contato NF do relé pra ligar o led azul

@Mestre88 desculpe acho que confundi você Estava aproveitando este tópico pois era o mais recente trata se de outro circuito. Esse circuito da foto cada entrada aciona um relé certo O que quero agora é que (para outro circuito) cada entrada (4) acione um led indicador Os LEDs são do tipo RGB por isso do uso da fonte capacitiva pois precisam do neutro comum e entradas positivas diferentes pra acionar vindas direta da rede AC Esse circuito seu do outro tópico penso me atender bem com as devidas modificações que seriam...?

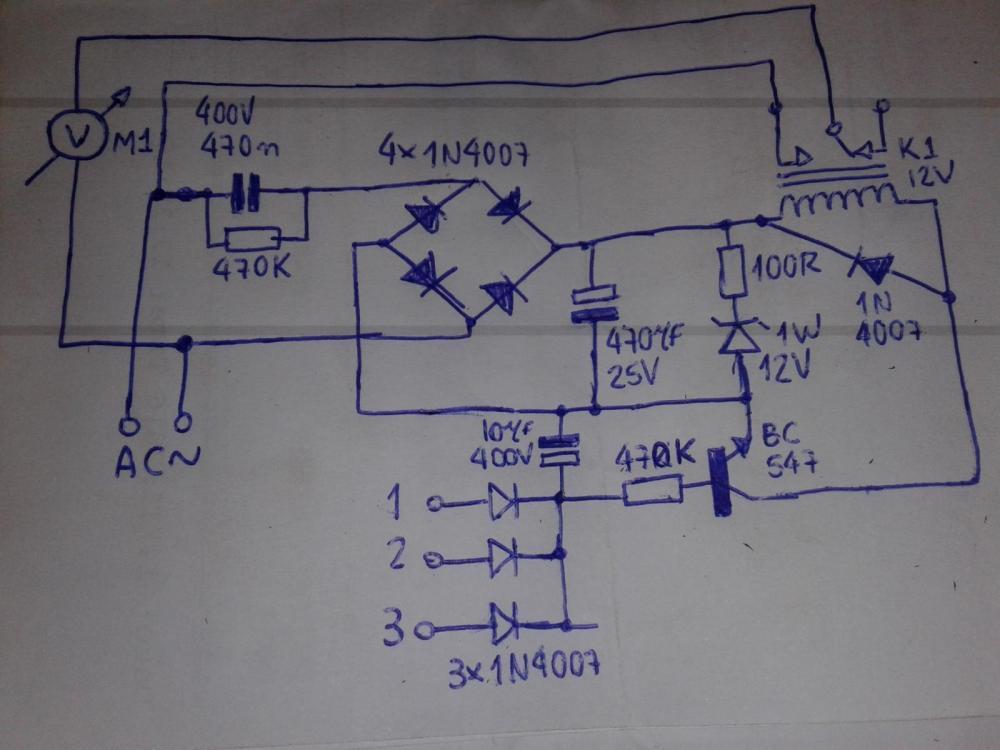

@Mestre88 preciso de uma ajudinha sua de novo.... Com base nesse circuito se eu quiser fazer cada entrada acionar um led (um led pra cada entrada )o que devo alterar? Seria um transistor para cada led certo, mas como fica o capacitor Eletrolítico de 400v?

Poste o esquema , foto , imagem do seu projeto que fica mais fácil do pessoal ajudar...

Preciso de um circuito seletor de tensão automático, mas nada muito elaborado pois é so pra leds indicadores...tem uns na net mas e daqueles que mantém os 2 leds ligado e nao quero assim, quero q em 110v acende o led ambar por exemplo e em 220v desligar o ambar e acender o verde. Agradeço a ajunda desde já.

@Bommu Perneta ele quer aumentar de 6 para 12v...

@Mestre88 funciona muito bem do jeito que eu queria....to só acertando as resistências para o tempo que eu preciso... Muito obrigado me salvou mais uma vez...

Sim tem mais um estágio, ele vai acionar o outro oscilador, só não entendi a parte da base comum.

Seria interessantíssimo, pois preciso do tempo em baixa maior que o tempo em alta, mas não consigo, pois os tempos são sempre parecidos ou então Alto ta maior...

No circuito astavel o que determina o tempo em que a saída fica em LOW?

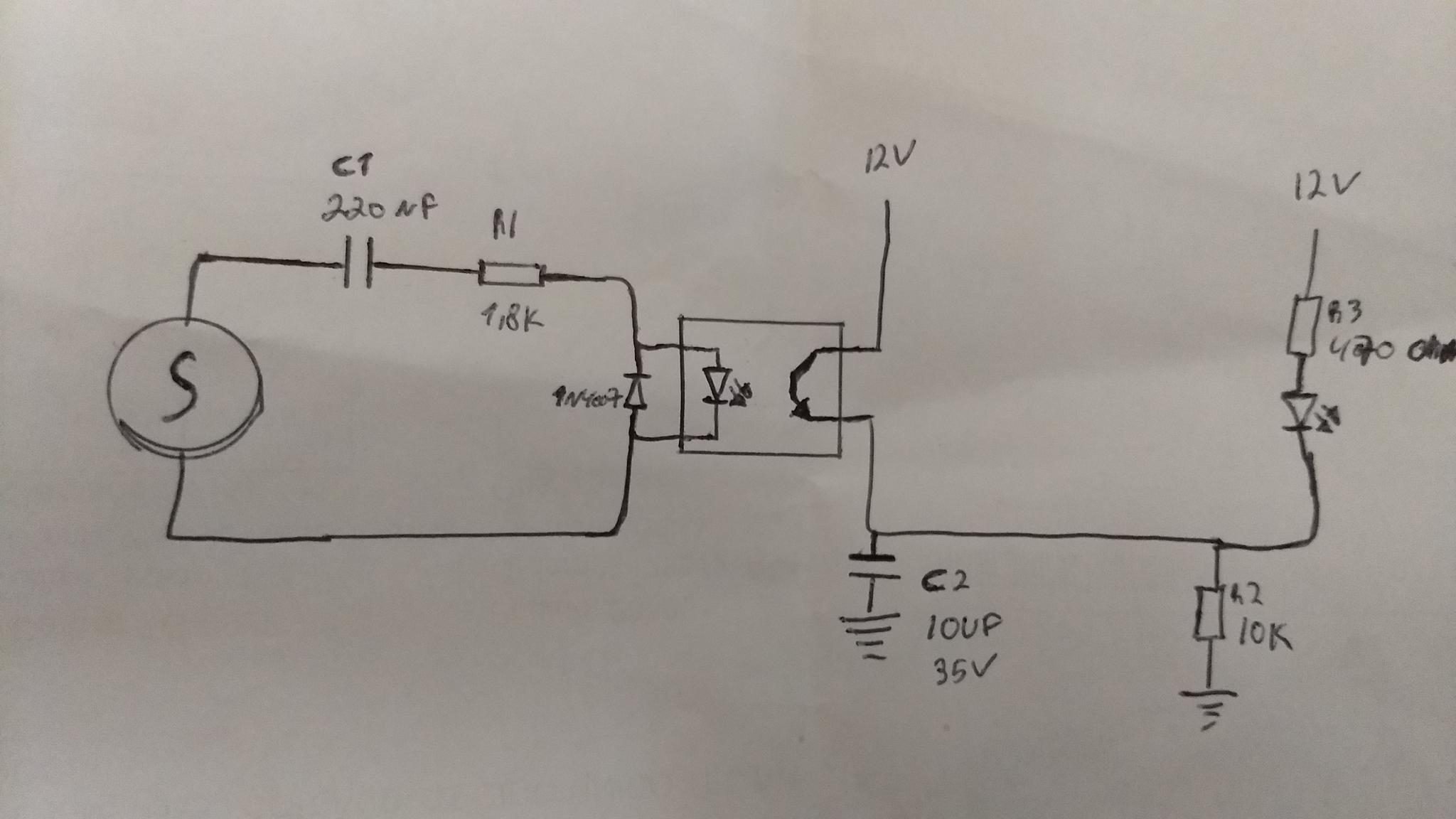

Fiz um rascunho rápido

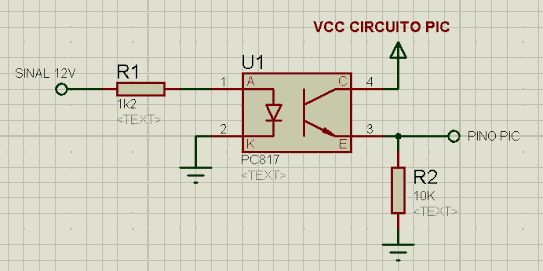

E da formo como fiz com o opto tudo certo? Devo acrescentar algo? Mudar algo?

Então @Mestre88 o circuito acima não funcionou desde o princípio (com os 2 leds)o led sempre ligado parece que a corrente nao circulava entre fase e terra... Bom consegui o que queria... Faltava um capacitor Eletrolítico na saida do optoacoplador Acionei o led entre fase e terra com capacitor/resistor/diodo Quando o optoacoplador conduzir ele curto circuita o led, na falta do terra o optoacoplador não conduz liberando o neutro para o led acionar...

Sim já tentei isso, mas não consegui acionar o optoacoplador nem com fase e neutro quem dirá fase e terra

Sim , mas tinha tirado ele fora nas últimas montagem pois não me era interessante. Penso q com optoacoplador seria mais fácil, mas como acionar o led interno?

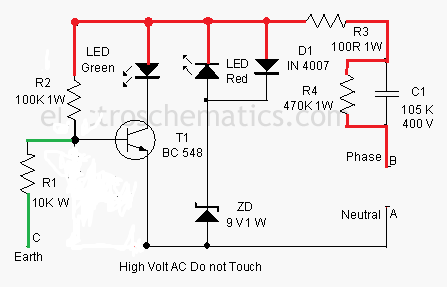

Gente venho pedir ajuda para um circuito que tempos venho tentando montar.... Quero que um led acenda quando NÃO haver terra presente @Mestre88 esse circuito que fiz com sua ajuda na época não funciona, tentei ,alterei as resistências e não consigo fazer funcionar Tentei com optoacoplador ,como na foto funciona, mas o led do optoacoplador não liga entre fase e terra como os leds normais Montei uma fonte capacitiva mas também não consegui acionar o led do optoacoplador com terra. Nao sei mais como fazer...
