Claro porque nao pensei nisso antes ,coloco os reguladores de tensão nas saidas do sensor de toque , assim posso usar o circuito original ou um 556,

O que você precisa é chamado de bargraph de leds https://www.google.com/search?q=bargraph+lm3914&client=tablet-android-samsung&hl=pt-BR&prmd=isvn&source=lnms&também=isch&sa=X&ved=0ahUKEwi94Jv-7P_TAhXDlJAKHeNTCX4Q_AUICigB

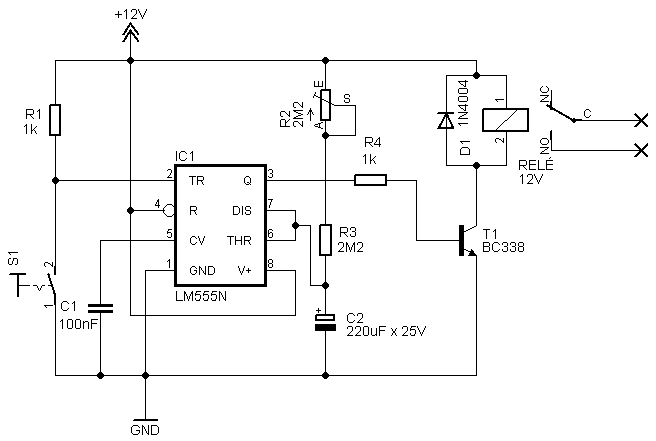

Qual circuito temporizador devo usar já que a fonte e 29v, o 555 e fora de questão já que ele suporta ttensões até15v. Testei esse da foto e funciona , essa lista de componentes pra 12 v T1 e T2 – Transistor BC548 ou BC547 R1 – resistor 100 Ω x 1/8W R2 e R3 – resistor 10 k x 1/8W R4 – Potenciômetro ou Trimpot de 500 k C1 – Capacitor Eletrolítico 220uF x 25v pra 29v troquei T1 e T2 por bc337 , R1 usei 680r, R2 e R3 usei 38k e C1 usei de 47 uf por 100v e funcionou. Esses valores estão bons preciso mudar algo? Penso em usar 2 relés, e por serem difíceis de achar os de 29v usarei de 12 v com lm7812. Por isso pergunto se posso usar o 7812 pra 29v já que o tempo Max que ele será usado e apenas 8 segundos?

Olá , to precisando ajuda com um circuito temporizador. O que preciso e que ao precionar um botão acione e mantenha acionado um relé por 3 a 4 segundos e ao precionar outro botão acione o relé (poder o mesmo ou outro rele )por 7a 8 segundos agora vem a parte difícil (interessante ) eu tenho uma fonte 29v 1.5A que alimenta um circuito de sensor de toque que é usado pra reverter a rotação de motores dc.ou seja troca positivo pra negativo nas saídas, ele tem 2 relés internamente. E o que quero seria isso ao tocar num sensor aciona se o relé por 3 a 4 segundos e ao tocar no outro aciona se o relé por 7 a 8 segundos. seria possível montar um circuito assim? agradeço por toda ajuda.

@cesardelta1 sim o reed q vou usar(é o que tenho na vdd) é NA @Triumvirat preciso exatamente isso, que o tempo inicie quando a chave abrir, qual seria os ajustes necessários ? Obrigado.

@albert_emule por acaso você não se enganou de tópico?

Olá gente? Como posso adaptar esse circuito para acionar quando a chave abrir? No lugar da chave pretendo colocar um Reed switch ( chave magnética ) Obrigado.

Bom , resolvido, um transístor npn de uso geral, um divisor de tensão e tudo funcionando como queria. O melhor de tudo é o aprendizado. Moderadores podem fechar o tópico.

Pior que o circuito esta funcionando como quero, exceto por esse detalhe do led indicador. Fiz testes com diodo em série, em paralelo com led e nada adiantou. Se deixo o led o relé 4 não desarma. Alguma dica?

Bom, fiz funcionar, mais uma vez fui traído por um componente, o relé estava em curto os contatos NF e NA. troquei o relé e tudo funcionou como devia, ou quase. o led indicador amarelo não deixa o relé 4 desligar quando LDR deixa de receber luz. o que devo fazer? diodo em serie entre LED e relé? diodo em paralelo com LED? outras opções?

sim já tinha cogitado fazer isso ( ate citei na abertura do tópico) mas o estranho é que ainda não liguei o circuito do LDR, só fiz testes jogando negativo no lugar onde vai ser ligado o LDR e o relé canta. colocando transistor, de qual valor deve ser o resistor de base?

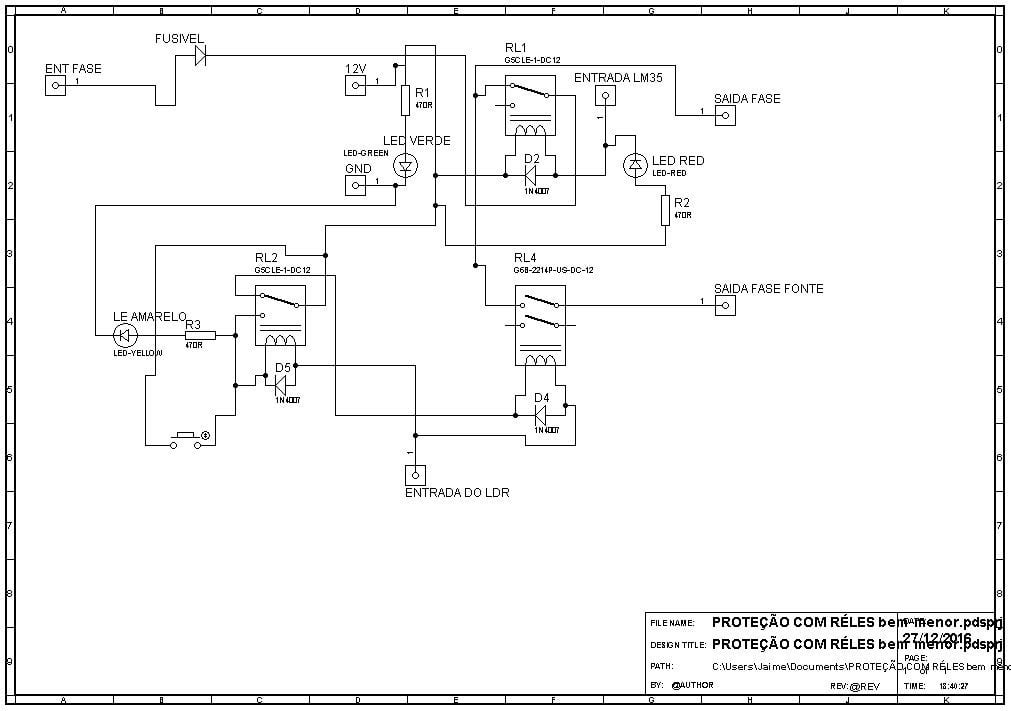

@Phenom_X4Pode me explicar melhor como seria esse drive... E para que nao haja mais duvidas mando foto do circuito ldr, que na presença de luz faz comutar o rele 4 e manda o GND pro rele 2 , para q quando o LDR deixa de receber luz desfaça o selo do relé 2. @Mestre88 vou checar amanhã mas quase certeza q não.

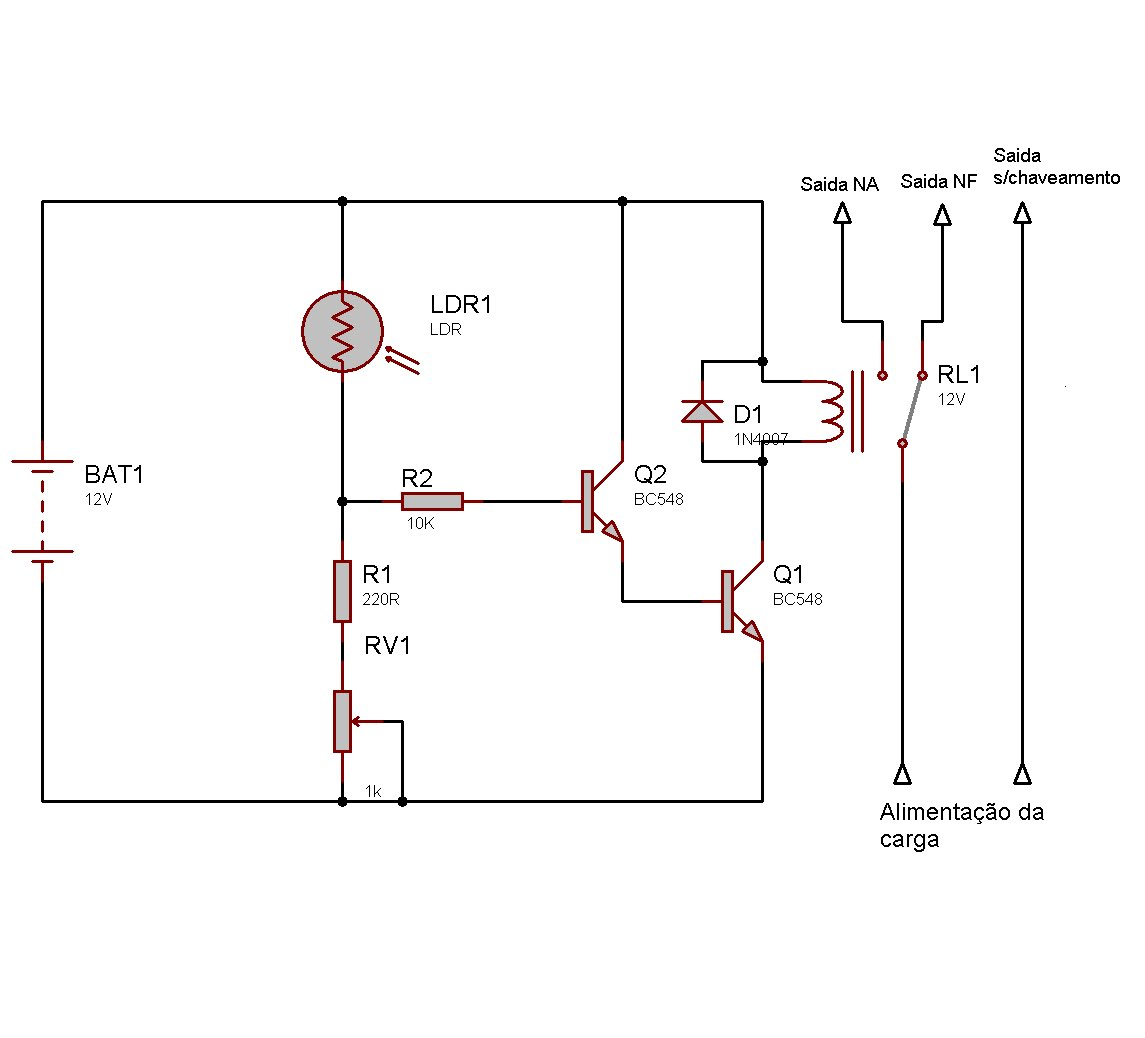

LDR é um circuito ja pronto que aciona comutar o relé e " manda " gnd pra relé 2 que esta cantando, o detalhe é que mesmo sem o o circuito ldr apenas jogando negativo o relé "canta" só para de cantar quando a chave que faz selo no relé é acionada. É como se o relé recebesse corrente mesmo sem o botão estar pressionado.

Fala gente boa... to aqui precisando de ajuda de vocês de novo... esse circuito que montei funcionou quase tudo...exceto pelo relé 2 que ao receber sinal GND que vem do LDR ele fica cantado, tremendo,vibrando, ou seja não acionando como deveria. o q fiz de errado? o que devo alterar? deveria ter usado um transistor pra esse relé em especifico?

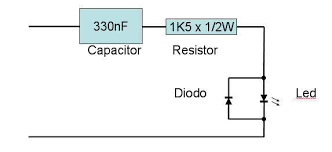

Use esse circuito que não tem erro... Para 220v use capacitor de 100 a 150nf x 630V Resistor eu uso de 1w e diodo o 1n4007

Eu fiquei com duvida sobre o pot, onde um contato teria 220v, e outro com 12, pensei q poderia dar problema. ... Mas fiz a montagem e funcionou direitinho, mantive o trimpot pra regulagem pois ligando direto os leds estavam todos ligados com o pot a 90%...fazendo a regulagem ficou funcionando 100%.

Ou seja montar um divisor de tensão, usando o a mesma fonte de alimentação do lm3914?

Fiz alguns testes, eis os resultados. Fiz um divisor de tensão e liguei ao pino 5 do lm3914 e funcionou direitinho...penso q o problema seja com a ligação com dimmer. Resistores nos pinos ligado ao gnd só diminuiram o brilho dos leds ( provavelmente liguei de forma errada) Sem carga no dimmer os leds ficam ligados direto, independente da posição do pot. Se eu usar um pot duplo, um para o dimmer e outro para o trafo , poderia dar certo? se sim como seria essa ligação?

Esqueci de mencionar que meu trafo ta entregando 10, 4 volts, na Nao Sei se influencia

Então @Mestre88 o primeiro led acende com 2V, mas com 5V ja acende 4 leds. Os resistores a serem colocados nos pinos 2, 4 e 8 certo? um pra cada pino? se sim qual valor? Ou um só entre o GND e os 3 pinos? se sim qual valor? Obrigado.

Eu cheguei a fazer isso, mas mudei o R1 de 39k para 47K...mas nada mudou, deviria ter colocado um valor maior?

Quando fala em alterar a escala, você quer dizer pra por reistorr Entre o lm3914 e os leds?

@Mestre88 montei hoje o circuito, porém após a calibração eu retornando o pot ao zero, ao aumentar muito pouco mas pouco mesmo a barra de LED recebe um pico e já inicia com 4 leds ligados e liga todos com menos da metade do pot acionado o circuito do meu Dimmer é esse. algo que deva mudar/acresentar

Ja tinha percebido a burrada fenomenal que tava fazendo antes do seu ultimo post Desatenção minha pois ja uso protobor a tempos.

Aquele capacitor laranja e resistor não faz parte do circuito O diodo ta no barramento, vermelho, diodo em série com o resistor de39k Barramento azul e o negativo O led acende e diminui e amumenta o brilho conforme giro o trimpot.
