  1. Dei um tempo hoje a tarde pois fiquei bastante irritado com tantas tentativas e nenhum resultado...amanhã tentarei novamente com essa versão simplificada. .. Obrigado pela ajuda e pelo tempo dedicado a nos ajudar...
  2. @Sérgio Lembo coloquei 38k e q3 (bc 558) ta esquentando muito mesmo sem colocar as entrada alta, e mesmo colocando as entradas nao ouve saida, to a manhã toda nisso, to quase desistindo dessa parada.
  3. Valeu @Sérgio Lembo vou montar em protoboar amanhã, por coincidência tem alguns irf 630 no meu estoque de hobista amanhã deixo o feedback.
  4. @Sérgio Lembo a tensão q vou usar seria 12v, se der pra fazer melhor, se não uso regulador de tensão pra 5v Corrente com nível um o suficiente pra acionar a bobina do relé e com nível zero não faço ideia , sei-lá mínima possível. .....
  5. A forma q ligue . Eu apenas coloquei outro transisto na saida, com 1k na base emissor no gnd e coletor no relé ...fiz algo errado? Porque não importa o q1ue eu faça quando as 2 entradas estão alta a saida esta alta quando deveria estar em baixa.
  6. Seria desse tipo http://www.soldafria.com.br/rele-jrc-19f-12v-2-polos-2-posições-8t-1a-120v-p-1140.html?search=relé
  7. @Sérgio Lembo seria pedir demais os valores dos componentes? Precisa ser mosfet , ou posso trocar pro transistores? Se precisa ser mosfet qual? obrigado.
  8. @Mestre88 não consegui fazer funcionar passei a manhã testando, e nada, testei com varios vários transistores ( bc 548, bc 337 ,2n2222 ) Na base do primeiro transitor chega 0,7 mas a partir dai não funciona, no segundo transistor tem só 0,20 na base e no coletor tem 5v...independente de entrada alta ou baixa, o relé so comuta quando tiro o fio que vai do coletor do primeiro transitor para base do segundo.
  9. @Mestre88 não funcionou, não como devia, pois com as duas entradas em HIGH a saida também ficou com nivel lógico alto.... mas já me ajuda pois quero acionar um relé com 2 sinais diferentes. ..
  10. Preciso de uma porta lógica XOR com transistores, encontrei esse da foto que é do @faller mas o autor do tópico disse não funcionar... Alguma ajuda?

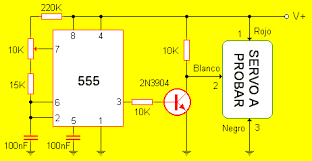

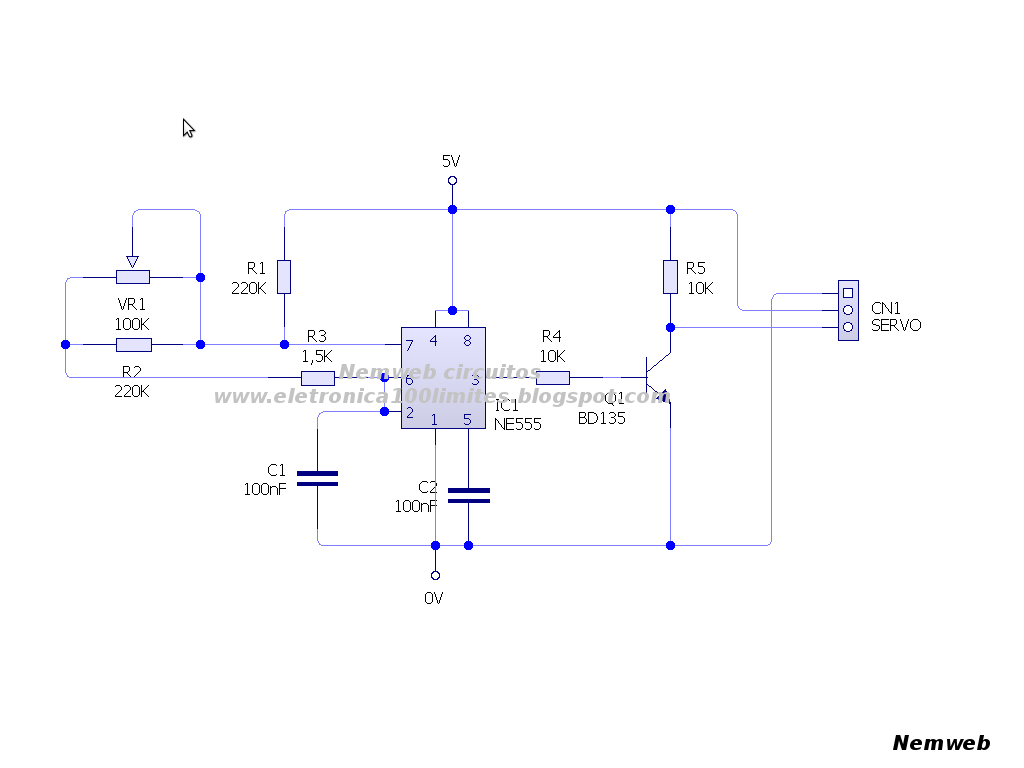

  11. @Fervolt você saberia de algum circuito q fizesse o acionamento do servo e depois o fizesse voltar ao estado inicial? Andei pesquisando alguns com o 555 mas não sei se algum deles fará essa função.
  12. @Sérgio Lembo eis o que comprei, ta com nome de servo motor então. .. http://produto.mercadolivre.com.br/MLB-873875757-servo-motor-mg996-metal-towerpro-13kgs-alto-torque-p-arduino-_JM
  13. @Mestre88 pode me dar uma ideia... Situação 1: Seguindo sua ideia encontrei nas minhas sucatas um mecanismo de trava elétrica,(não e trava universal) ao receber 12v um mecanismo é movimentado, mas vai ao fim do, curso e fica, não e possível movimentar nem com a mão, só e possivel voltar invertendo a polarização, e no fim do curso tem uma micro chave. Dito isso, lembra do circuito temporizador que fizesse pra mim? Pois bem séria possível reverter a rotação deste motor (adicionado ou não mais componentes) usando os contatos NA , NF dos relés e da micro chave? Para q ao final da contagem do tempo o motor voltasse a posição inicial? Situação 2: andei pesquisando sobre servo motores e encontrei uns bem interessante ( até comprei 2 mg 996 para futuras experiência) ai te pergunto poderia usar um servo para ser acinado pelo circuito temporizador? E se seria possível faze-lo voltar a posição inicial depois do término da contagem do tempo? Desculpe o textão...
  14. @Sérgio Lembo é um alimentador mas não é acionado pelo animal, apenas a água é acionada pelo animal... A parte do tempo e devido a quantidade de ração. .. Sabe aquelas lixeira q se pisa para abrir a tampa? Pois é nesse estilo mas automatizado. ..
  15. @albert_emule esse ai não tinha visto e realmente e bem rápido, o que tive olhando e esse do vídeo Ele leva 8 seg até o recolhimento total, o bom é que tem um curso bom @Mestre88 eu tinha pensado em algo assim ma havia desistido por nao saber se teria como fazer voltar ao estado inicial. ..
  16. A carga seria uma portinhola, o atuador teria q ter certa força pois vai ter peso forçando contra. Seria uma alimentador automatico pra cães, a parte da água foi moleza, um sensor de prox, uma válvula solenoide NF e pronto água fresca cada vez q o cão se aproximar pra beber. a parte da alimentação tá mais complicado muito por causa desse atuador... a trava eletrica universal ja descartei pois o curso dela é muito curto
  17. Ola pessoal, preciso de indicação de atuador elétrico, algo rápido que quando energizado abra, ou recolha de forma rápida, e depois de desernegizado volte ao estado inicial, sozinho ou por mola. algo pequeno e barato...pensei em travas elétricas mas penso não ter força suficiente pra puxar a carga e a mola. uma alternativa muito boa seria os atuadores de freio de máquina de lavar mas são muito lento levam de 6 a8 seg pra terminar o acionamento... alguma ideia do que possa usar? Servo motor poderia ser usado? obrigado.
  18. Pô @Mestre88 valeu mesmo ,vou fazer e depois posto aqui...Obrigado mais uma vez.
  19. Demontei um dos sensores, e dentro tem bornes de ligações, la tava marcado os 12 v, liguei na fonte e funcionou, mas os fios verde e amarelo não tinha sinal , então depois de alguns teste liguei o verde em 12+ e bingo, sai 12v pelo fio amarelo quando detctado movimento. Então para acionar lampadas precisarei de fonte 12v e reles pra fazer o acionamento das lâmpadas. Então dúvidas sanadas, e o tópico pode ser fechado. Obrigado @Mestre88 e @Isadora Ferraz pela ajuda mais uma vez.

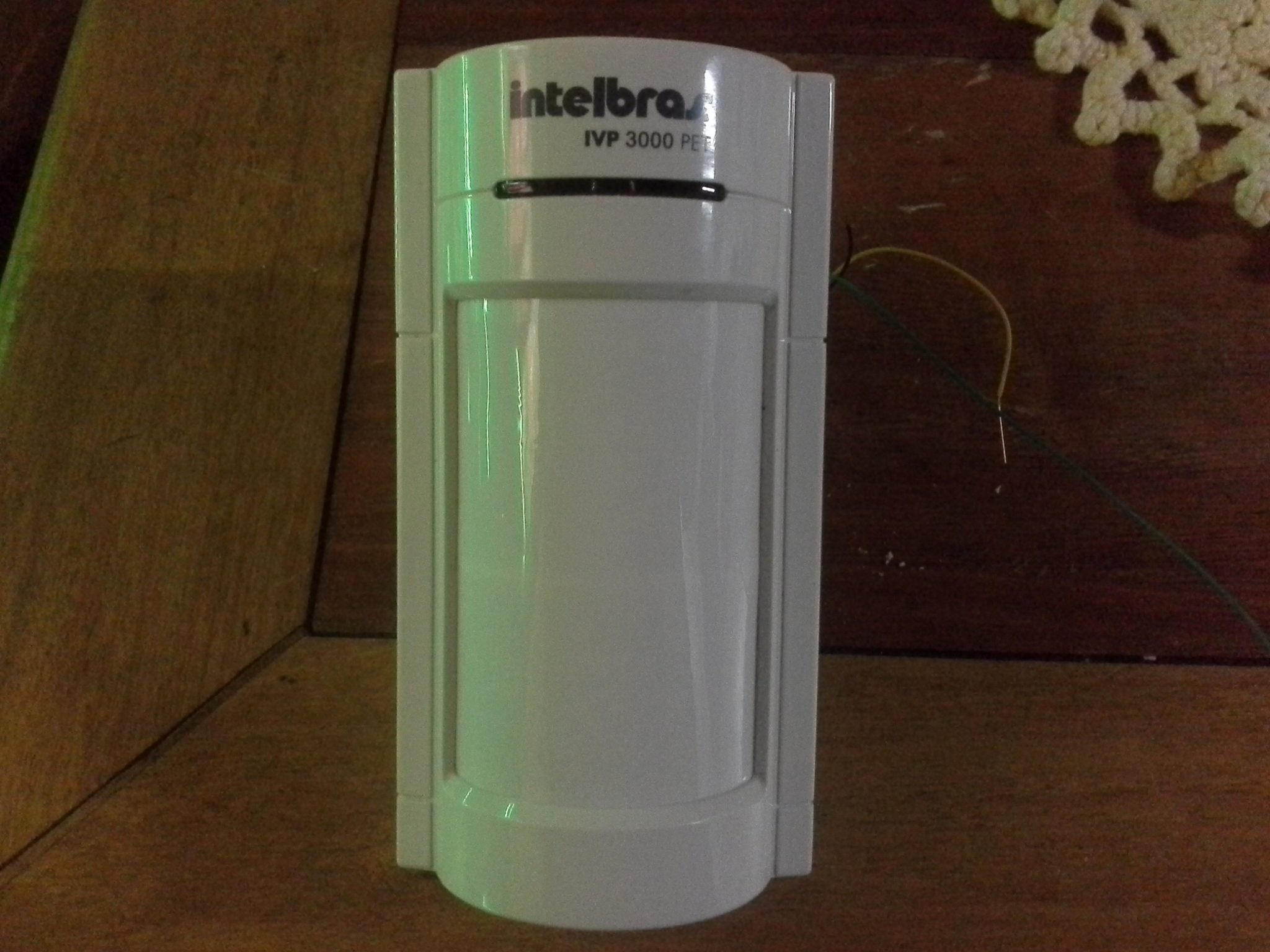

  20. Gente quero reaproveitar uns sensores que tenho aqui em casa pra acionar lampadas, o detalhe é que não sei se é sensor de movimento, presença, ou infravermelho, e no google achei esquemas de ligação com 3 fios mas esse tem 4 fios . alguem tem alguma ideia? O sensor que tenho é o IVP 3000 PET da intelbras. Ele tem fios amarelo, vermelho, preto, e verde.
  21. Ok agora, entendi... muit obrigado por sua ajuda mais uma vez....
  22. @Mestre88 mas o circuito com sensor de toque precisa ser alimentado com os 29v, ate porque tem 2 reles interno de 28v, logo na saida dos fios amarelo e preto saem 29v , por isso digo que precisa de 2 reguladores de tensão. oo poderia ligar os 29v no 555?
  23. beleza @Mestre88 então tera que ser dois circuitos mesmo , e cada um com seu lm7812, um para cada tempo ...

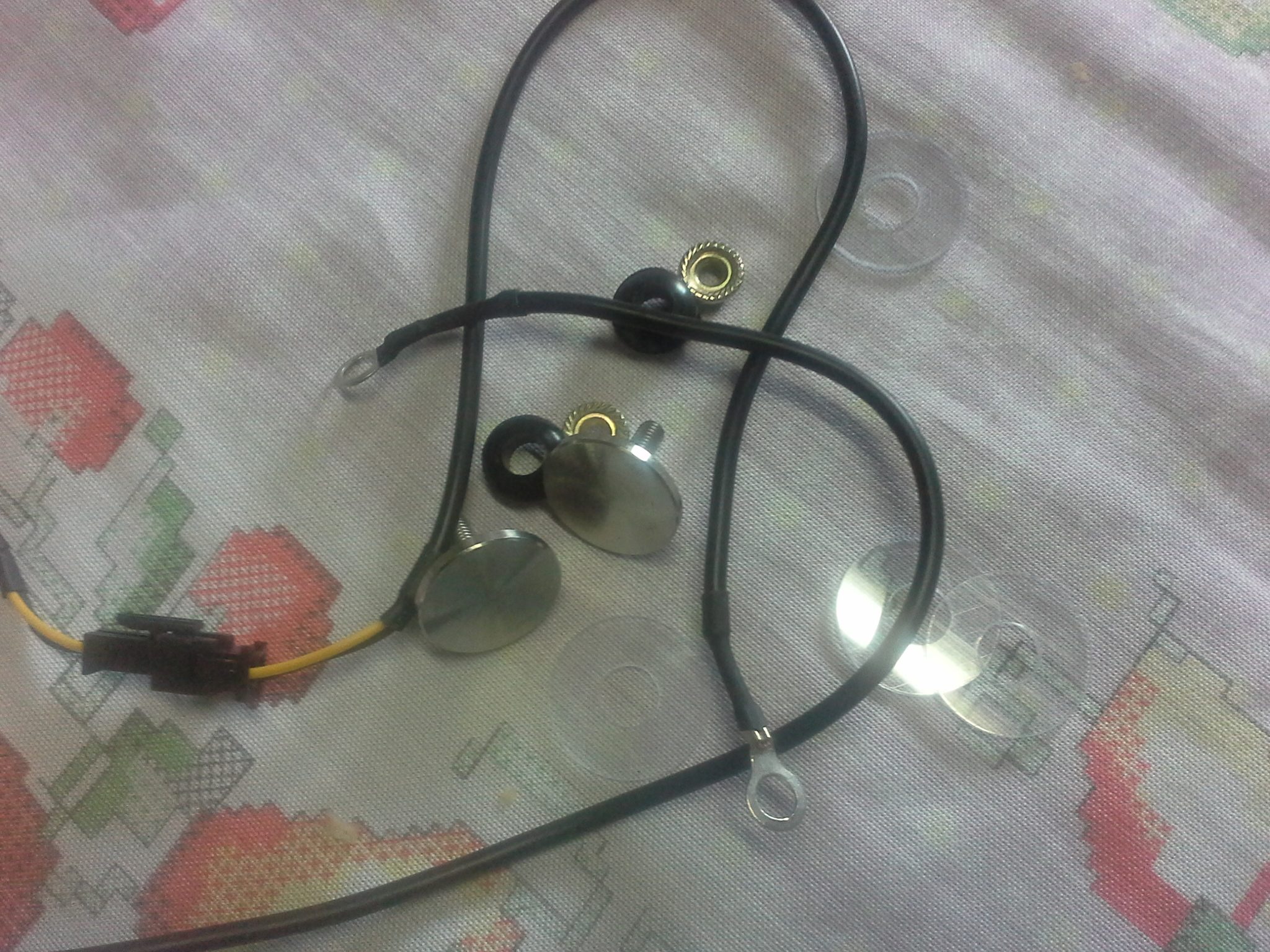

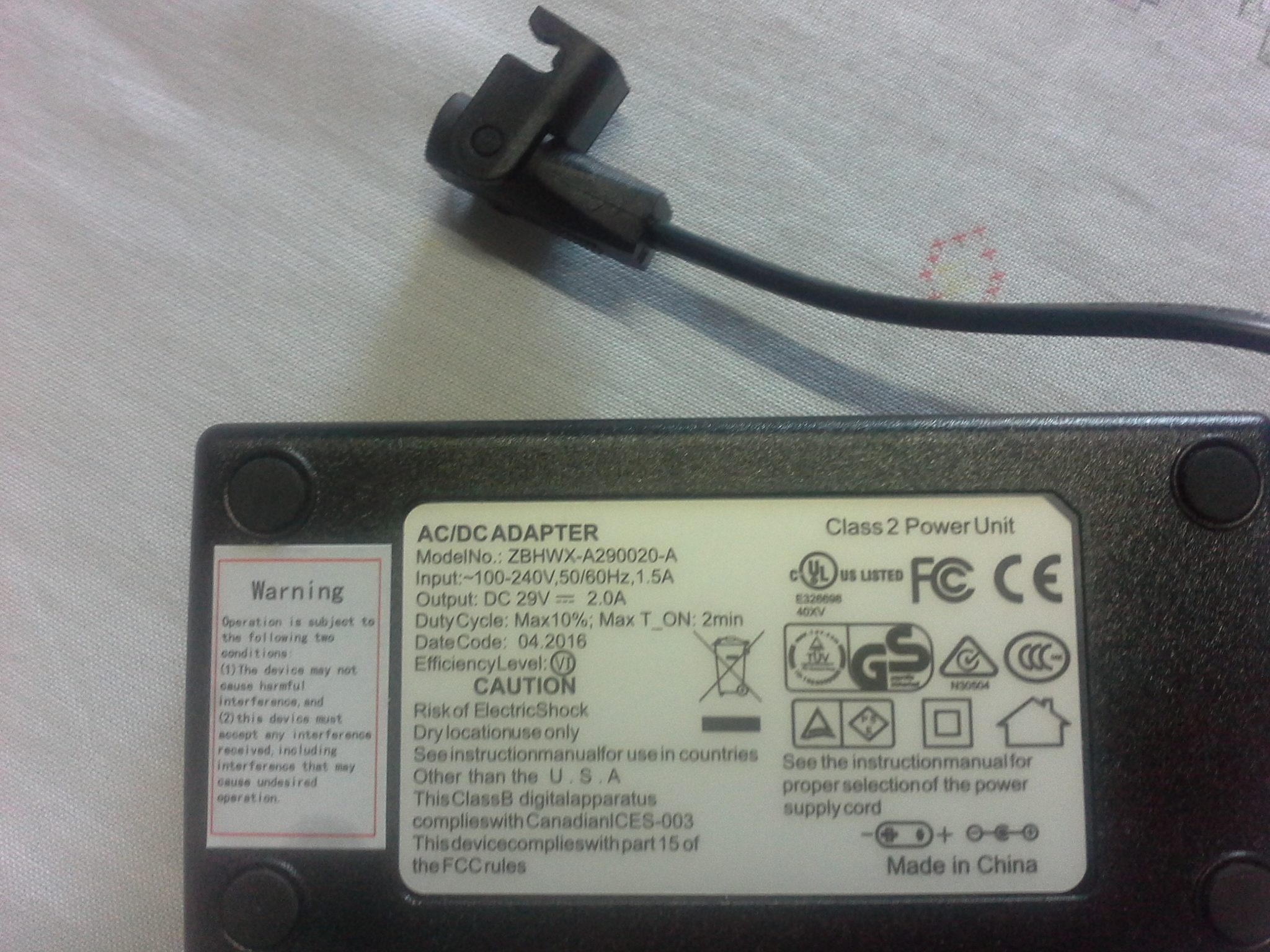

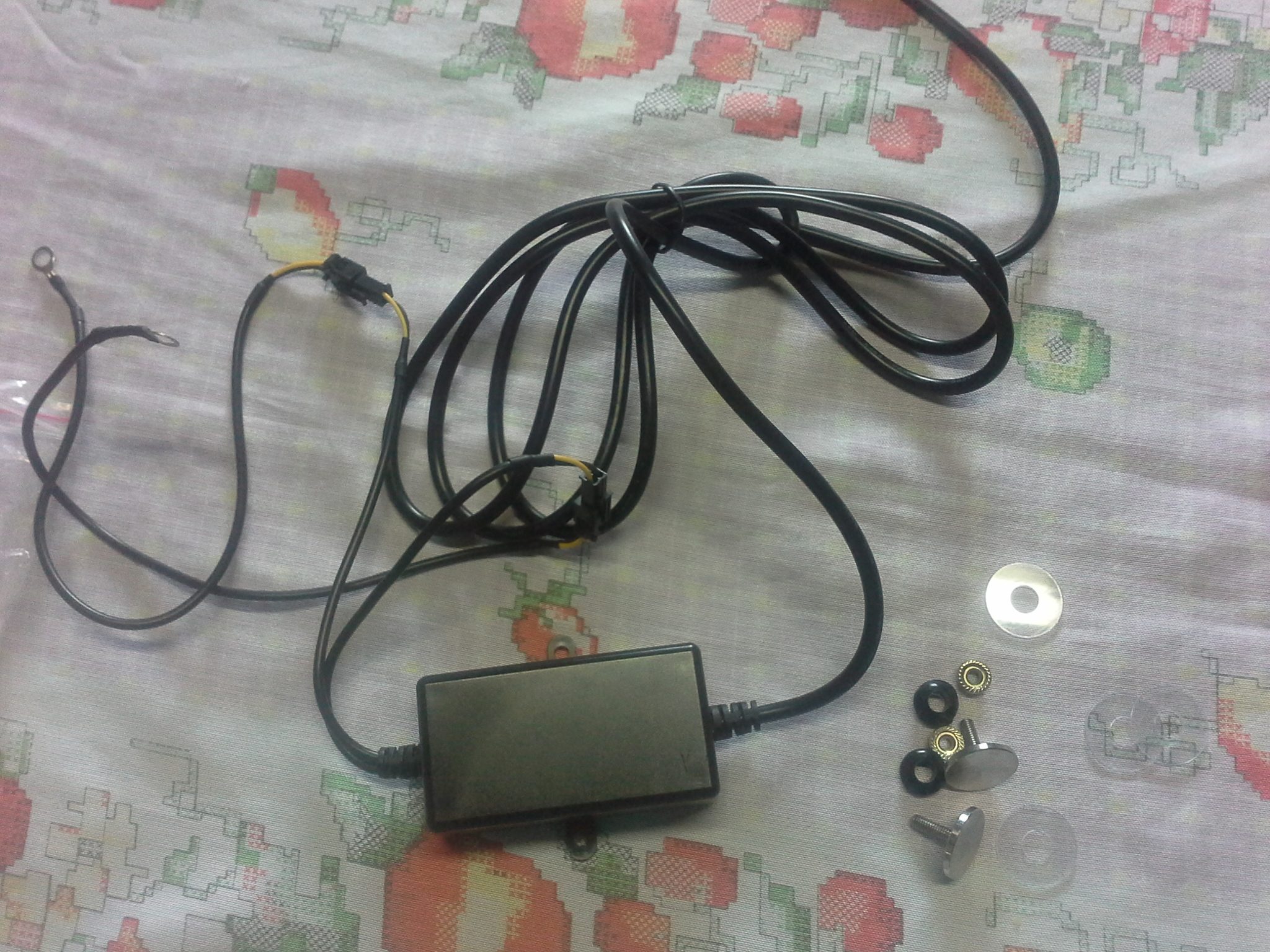

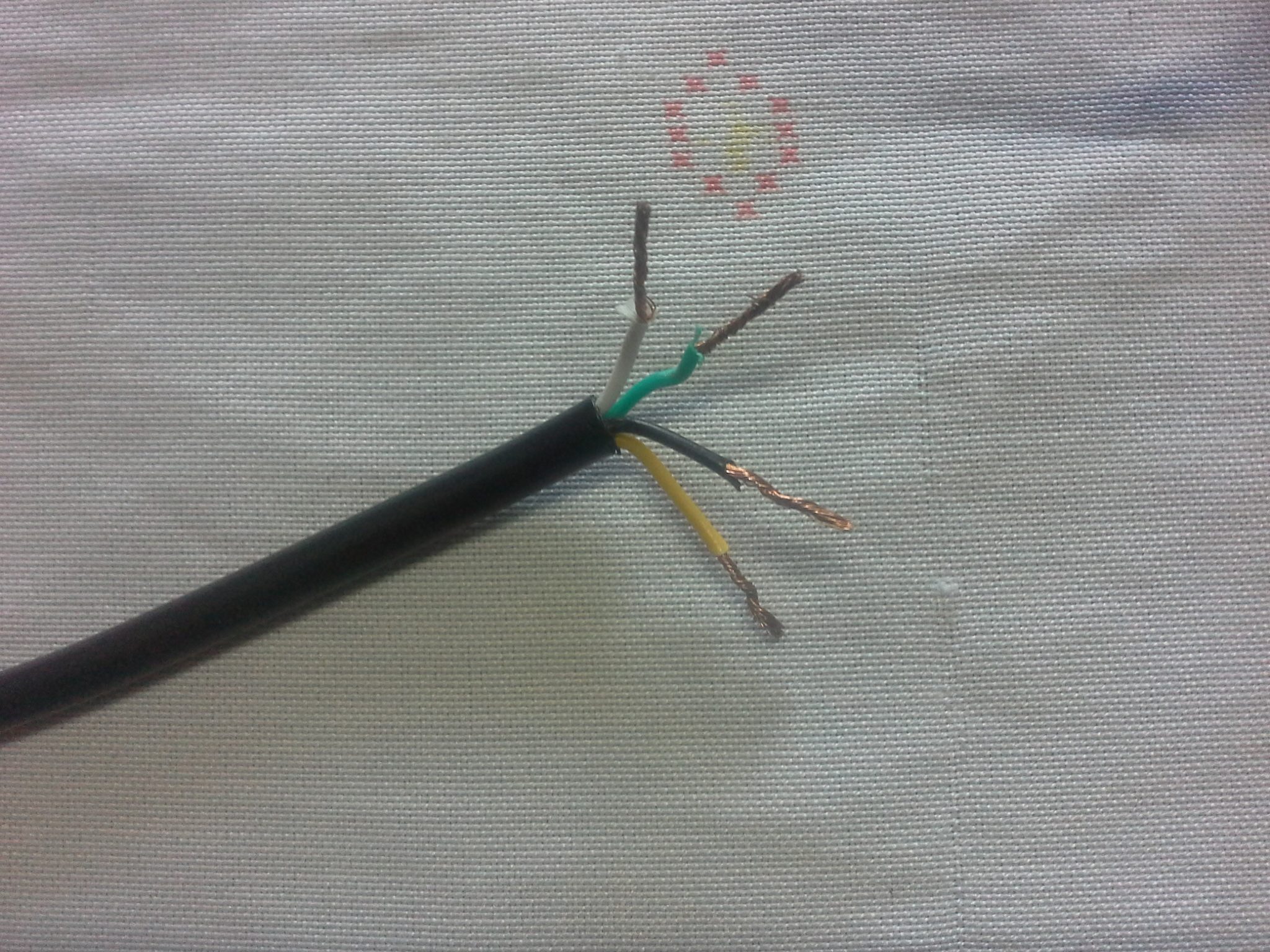

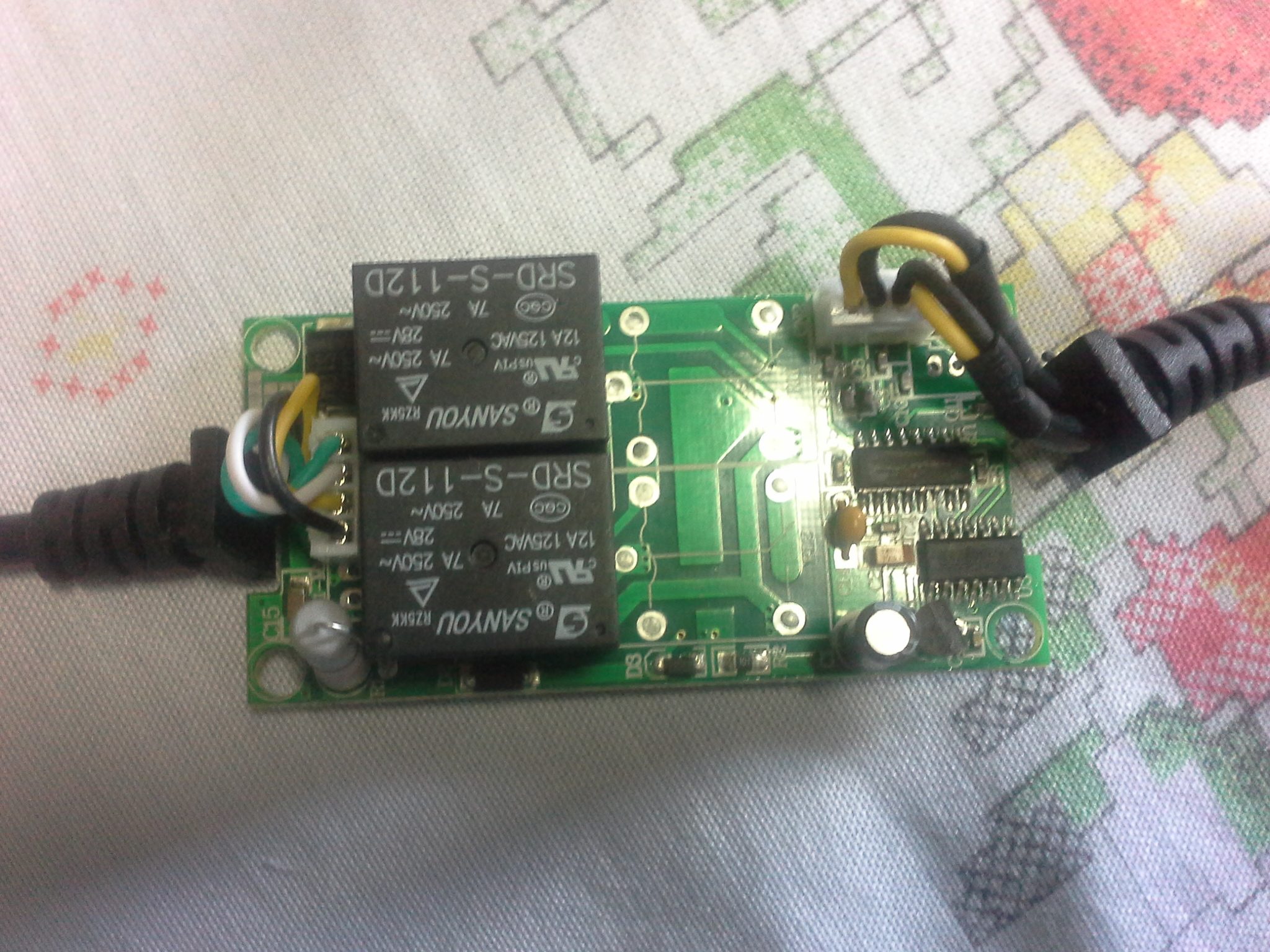

  24. Sim motor foi eleminado na primeira foto a parte de toque do sensor Na segunda foto os fios sao verde : vcc do circuito toque branco: Gnd do circuito de toque amarelo: positivo se tocado no sensor 1 e negativo se tocado sensor 2 preto: negativo se tocado no sensor 1 e positivo se tocado sensor 2 4° foto e da fonte 5° foto parte interna do circuito sensor de toque (note os relés que fazem a inversao de polaridade ) Ultima foto do circuito de toque completo.
  25. Sim@Mestre88 pretendo juntar os dois, penso q teria que ser 2 reguladores pois os sensores inverte a polaridade na saida, pois originalmente era usado pra reverter rotação de motores DC. assim eu pegaria o GND direto na fonte pra todo o circuito , e os positivos nas saida do sensor de toque.
