Jaime Francisco da Silva

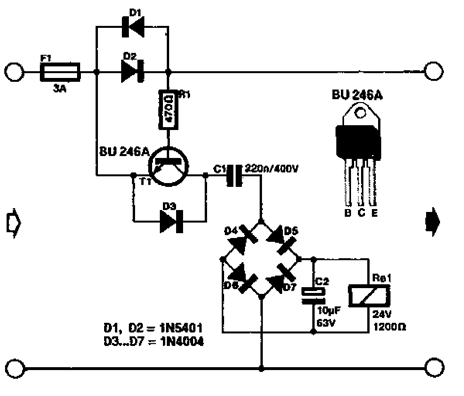

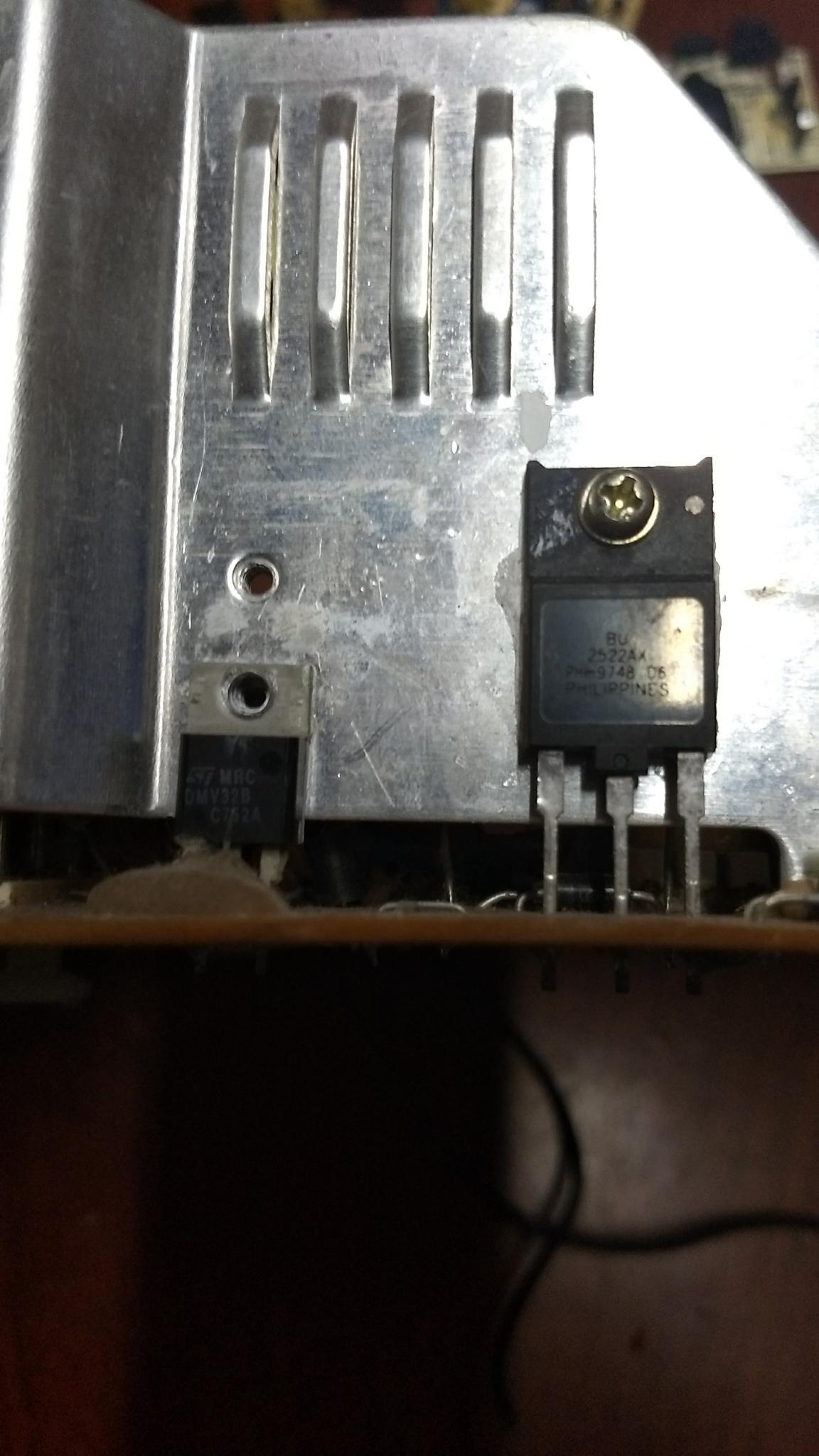

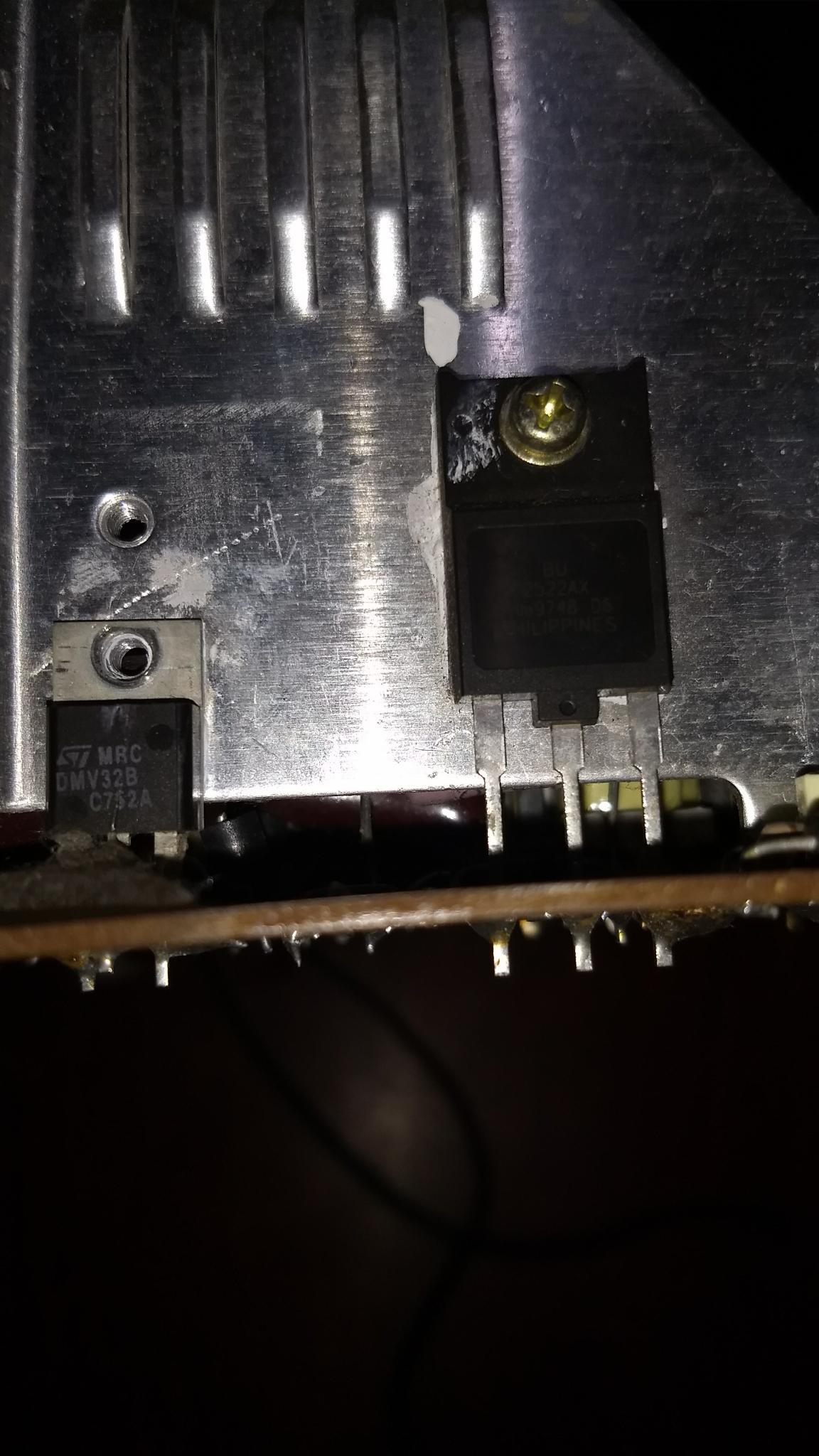

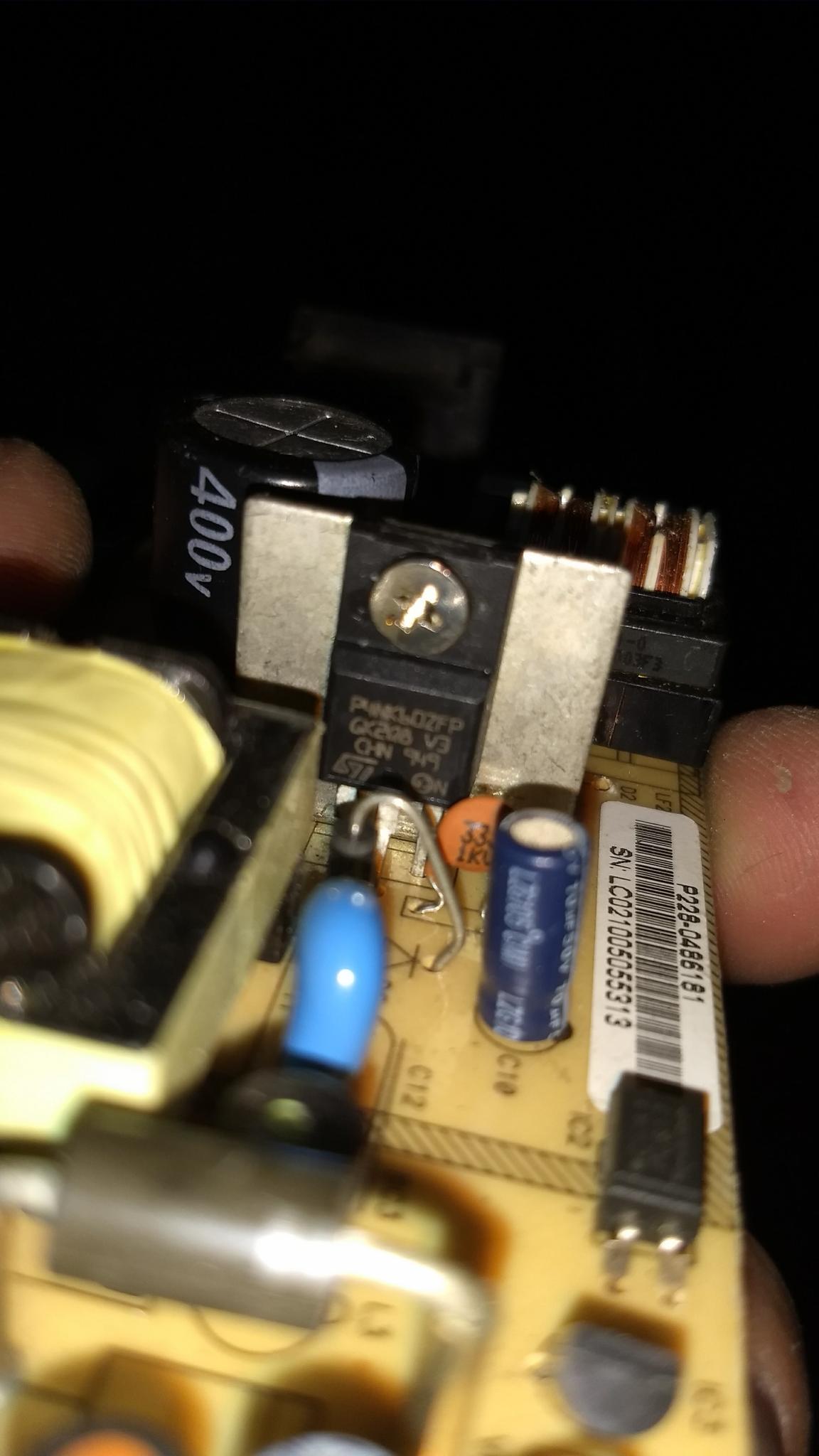

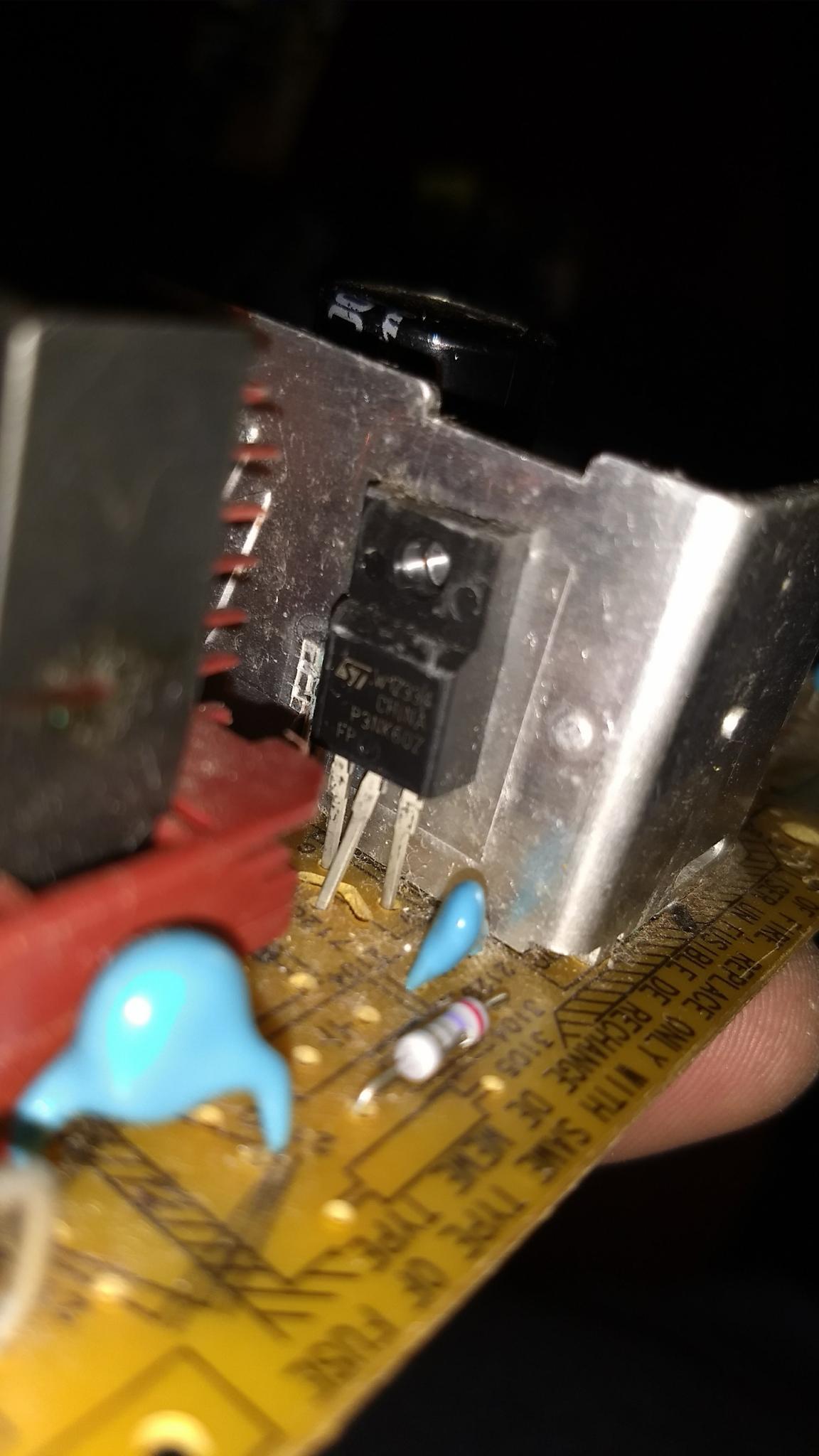

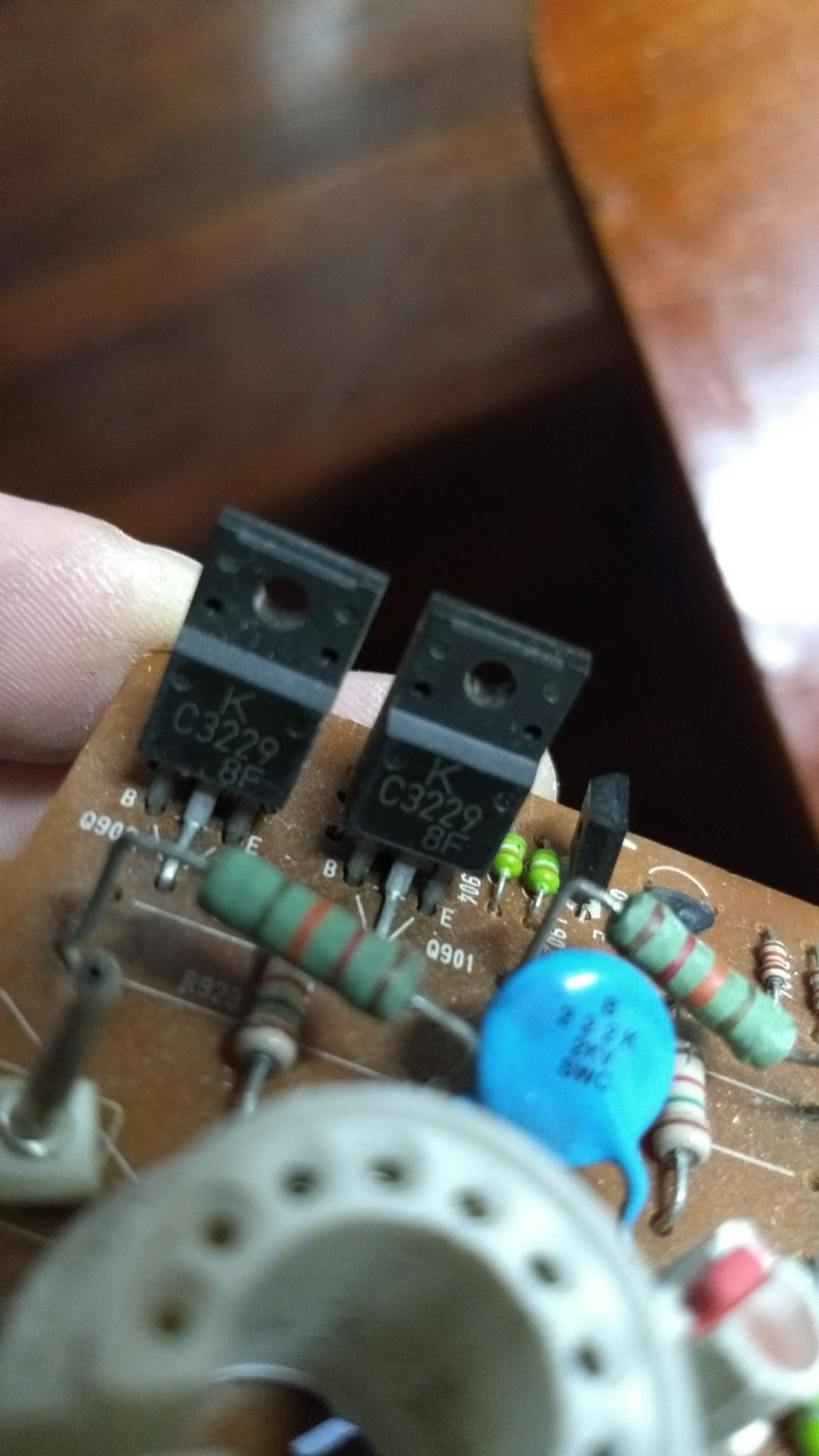

@Isadora Ferraz e @Mestre88 este circuito é pra ser um sensor de corrente que quando a corrente ultrapassar 1A (1n4007) ou 3A (1n5408) ele atraca o relé Estou a montar ele por não ter o que fazer até que chegue alguns componentes que comprei... É mais pra aprender, passar tempo do que pra alguma função. Fonte:http://blog.novaeletronica.com.br/circuito-monitor-alarme-corrente/ adicionado 27 minutos depois Qual desse pode me atender 1° e 2° FOTO seria esses o horizontal da tv? O maior ou o menor? 3° foto ficava junto ao tubo de imagen de um monitor de PC 4° e 5° fotos de fontes chaveadas 6° foto de fonte de notebooks descrição apagada mas fica ao lada da ponte retificadora.

Fui passar o tempo montando esse esquema da foto e meu transistor MJ13009 ta dando continuidade nos 3 pinos Tem algum outro que possa subistitui-lo.. No site do esquema fala que o transistor tem q ser para 700v

@Mestre88 como testo sensores fim de curso Isso, tudo começou porque meu amigo tava tentando trocar os jumper porque o portão ficava abrindo e fechando sozinho...

Mais uma dúvida Com uma chave teste (digital não de neom) tocando na carcaça da chaveadora nos ( nos furos dos parafuso não na parte pintada) marca uma tensão de 110v Mas com multimetro nada aparece entre a carcaça e neutro e carcaça e fase... Tem uma placa indicadora de fusível aberta esta está encostada na carcaça mas foi isolada com fita isolante líquida Entre os componentes da placa e a carcaça não da continuidade. ..nem carcaça e fase nem carcaça e neutro Devo me preucupar?

Estou no aguardo, estou curioso para ver o resultado final....

Quase....você só não me entendeu quando afirmei que com uma lampada apenas ligada no interruptor nunca teria problemas..

Sim, pra uma só lâmpada não terás problemas. ..

Correto!!! Qual lâmpada será ligada ? , precisa saber a potência que não pode ultrapassar os 3A... Ja sabe como fazer a ligação. ..

Entendi... Esse circuito do capacitor serve pra você ligar led direto em 110 e 220v, então pode ligar direto na rede junto com a lâmpada...tome cuidado ao manusear o circuito ligado, risco de choque elétrico você precisa ver ser os contatos do botão servem pra ligar em 110v e suportar a corrente que sua lampada demanda.

@mindquanta não tinha o por que de usar a bateria sendo que você ja tem alimentação 12v da fonte. Seu botão nao tem trava então é um push button, para acionar ele vai precisar de um circuito flip flop como da foto e acionar um relé. .. Sobre a fonte se for para acionar o led pode usar esse esquema da outra foto, você vai precisar ver o esquema que quer .... Se quer que o led fique ligado enquanto a lâmpada estivar ligada Se quer que o led fique ligado enquanto a lâmpada estiver desligada Se quer que o led desligue ao ligar a lâmpada ou ligue ao deligar a lâmpada. ..todos são possíveis de fazer...

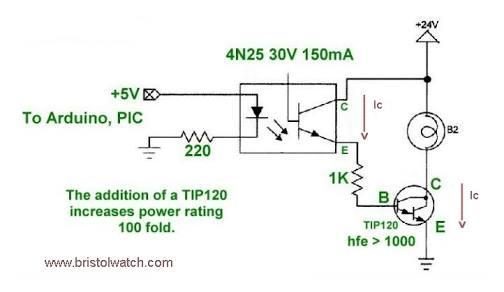

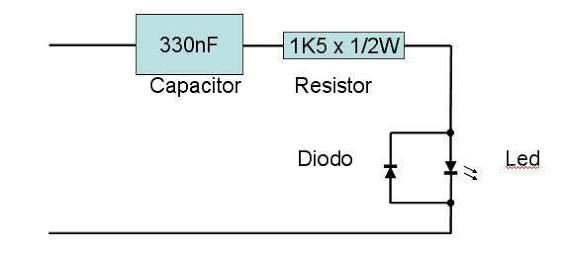

@Carlos Zanon obrigado, mas vou usar o esquema com 1 astável sugerido pelo @Mestre88, como você disse ele manda muito bem... te agradeço muito pela sua ajuda e tempo disponibilizado. @Mestre88 tenho Moc 3020 e PC817, este último e o mais indicado certo? Como testo optoacopladores ? Aciono o led interno e como meço a saida? Forma de usá lo é essa da foto certo? Por curiosidade aquele circuito de ligar led em 220v ( capacitor~resistor~diodo) serve para acionar o led do optoacoplador....

Os 555 serão alimentados com uma fonte chaveada , essas comuns que de 1A que vendem por ai.... O sinal pra acionar eles vem de uma fonte capacitiva como aquela que me ensinou a fazer no outro tópico. .. Meus buzzers são esses da foto...

Tudo certo como disse @Mestre88 um astável com entrada no pino quantro., e outro astável pra fazer o led e buzzer ocilar... @Mestre88 o disparo do primeiro astavel ( pino 4) pode ser vindo de uma fonte capacitiva? Devo acrecentar algo? Um Regulador de tensão? Um diodo talvez? Outra coisa esses buzzer piezoelétrico de microondas não é só ligar tensão pra eles "apitar" Agradeço a ajuda de todos...

@Carlos Zanon depois que acabar o tempo do IC1 e a chave ainda estiver aberta ,IC1 volta a ser acionado , repetindo o ciclo até SW1 ser fechada?

@Mestre88 imagine a função soneca do seu celular Ele desperta e se você não desligar, em cinco minutos desperta de novo, e de novo e de novo até q você desative o alarme E a mesma coisa q quero com os circuito a entrada em um , faz o disparo que fica por um tempo e para... E se a entrada ainda estiver em um volte a dispara pelo mesmo tempo até que a entrda seja desativada (zero).

Comecei num novo projetinho... Vi que tem um tópico parecido mas não sei se é a mesma aplicação O que preciso é de um circuto que se assemelha a um alarme de carro Quando uma entrada (555 talvez ) for acionado dispare um sinal de alerta (led e/ou buzzer ) que depois de um tempo pare, mas se a entrada ainda estiver acionada volte a disparar até que a entrada seja desativada... se parece também com a função soneca do celular.

Legal vou montar então ambos saberemos se funciona...

Pelo custo benefício vou usar a chave indicada pelo faller....já até fiz a compra de 2, sempre bom ter jma de reserva. Para fins de aprendizagem esse circuito da foto funciona? Ou tem lógica pelo menos... Tenho esses componentes todos em casa tava pensando em montar pra ver no que dá, ja que terei um tempo ocioso ate chegar minhas chaves.

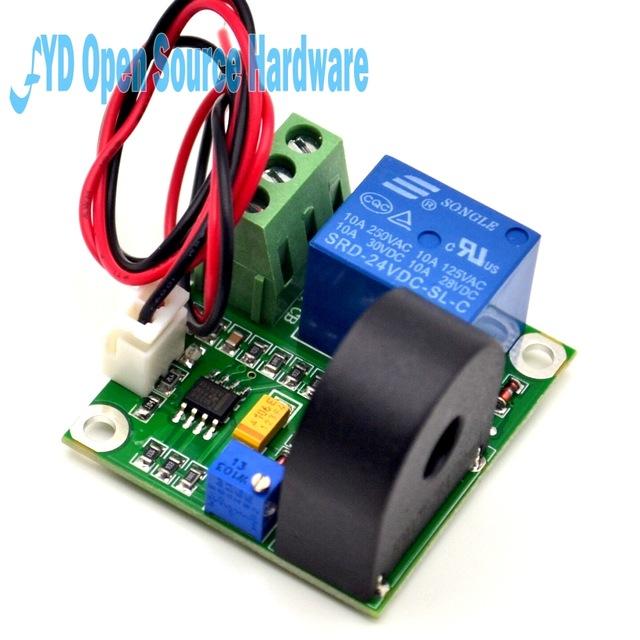

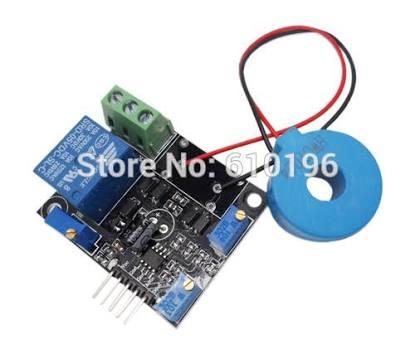

Tinha pensado em usar algo como isto https://pt.aliexpress.com/item/1pcs-12V-AC-Current-Detection-Module-0-5A-Current-Sensor-Module-w-Relay-Module/32823975198.html?spm=a2g03.search0204.3.144.2X0idp&ws_ab_test=searchweb0_0,searchweb201602_5_5570020_10152_10065_10151_10068_10344_10342_10343_10340_10341_10307_10137_10060_10155_10154_10056_10055_10054_5470020_10059_10532_100031_10099_5460020_10338_10339_10103_10102_10052_10053_10142_10107_10050_10051_10325_10173_5380020_10326_10084_10083_5370020_10080_10082_10081_10110_10111_10112_10113_10114_143_10312_10313_10314_5560020_10078_10079_10073,searchweb201603_6,ppcSwitch_4_ppcChannel&btsid=c4213a29-44f6-4c66-93e5-9b0b77e66e4b&algo_expid=3bca04c7-e220-4248-9a2a-f8ac3102dcc1-19&algo_pvid=3bca04c7-e220-4248-9a2a-f8ac3102dcc1

Olá preciso de uma ajuda com para construir um sensor de corrente Andei lendo algo e ve q exitem 2 tipos os evasivos e não evasivos Queria algo que alem de detectar corrente pudesse desarmar em caso de sobrecorrente... Isto porque no meu outro filtro linha tinha uma pequena extensão que passava por trás da estante onde era ligados os carregadores de celular, e minha esposa um dia por desconhecimento ligou secador de cabelo e acabou queimando alguns componentes. Meu fltro tinha sido dimensionado para os eletrônicos da estante de mais uma folga...o consumo não passa dois 2A e filtro aguenta uns 5A fácil . Agradeço toda ajuda

Música eletrônica com fórum sobre eletrônica... é tudo a ver....

Sim, tranquilo, a ideia foi passar ao autor do tópico que o circuito funciona desde que montado corretamente claro...

Foi um dos primeiros circuitos que montei e tenho ele funcionando até hoje, ele liga e desliga um ventilador de teto.garanto que funciona.

Aqui esta o circuito mencionado pelo@Mestre88 e pela @Isadora Ferraz ...circuito feito para 5v e acionado por qualquer controle, e qualquer botão.

@Mestre88 não deveria ter tensão positiva no pino 5 do optoacoplador? Acompanhando. ...
