Carlos Zanon

Encontrei umas referências desse transistor ai com o código de hy1906 100A 60V, esse IRF não aguenta... recomendo procurar algo como um IRF4110 por exemplo

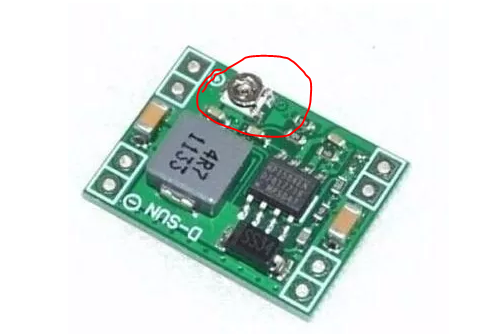

Não fazendo propaganda mas tem uns módulos chaveados desses ai que são mais compactos e funcionam bem, ao que parece estão dentro da sua tensão de operação: Eles usam um mp1584, acaba ficando em tamanho menor que esses ai, quase 1/3 do tamanho.

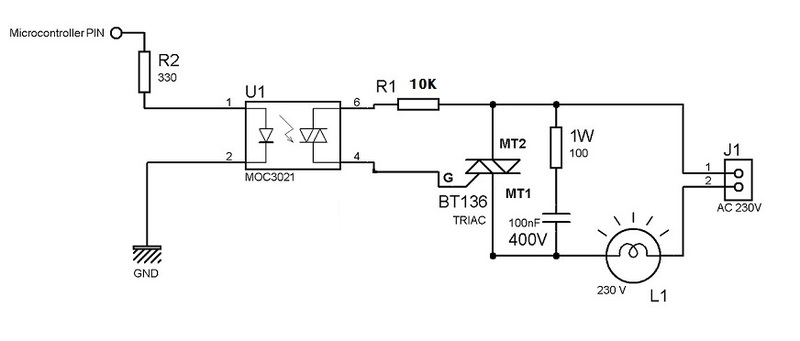

bt136-600 Segura até os 600v, mas fique atento ao datasheet dele e use um bom dissipador. O Circuito é algo como: A Rede usa 60hz de frequência... se você ativar o triac da forma 1 ciclo sim, 1 ciclo não, já ficou em 30hz... sacou? :v 1 sim, 2 não = 20hz, ai vai da criatividade :v Recomendo ativar sempre no começo do ciclo, não na metade, tinha um tópico do @faller sobre isso...

Se a tensão não for regulada para os limites do pic, vai dar ***** sim kkkkk

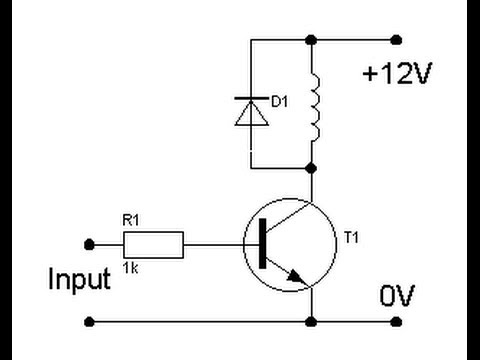

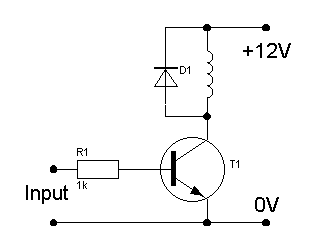

Esquema, imagens, etc... nos ajudaria a te ajudar. Troca de tarfo causar esse aumento todo de dissipação no mc? Acho difícil... a não ser que o tarfo tenha queimado e alguma coisa foi junto com ele, deixando algo em curto ou queimou porque algo já estava em curto... A tensão que chega no pic está regulada? Em quanto? Você não está acionando, por exemplo, relés diretamente pelos pinos do pic, certo? CERTO? Acionar relés, prefira algo como:

Faltam dados para te ajudar. Você vai ligar isso direto na rede elétrica? Sua fonte é de quanto? Pelos dados que você forneceu, eu vou chutar que é algo na casa dos 12v. Se a fonte for menor que 30v, nunca vai chegar isso, acho melhor você dar uma revisada no calculo... No caso disso ai, eu recomendaria você trabalhar com transistores para ativar o relé... Algo como Dai você faz um divisor resistivo com o termistor e o resultado da divisão entrando indo ali atrás do resistor de 1k Você tambem usar um ds18b20 com um microcontrolador pra fazer esse controle, acho que fica até mais fácil de fazer.

Depende do cooler. Normalmente o fio amarelo é pra 12v e o preto é o 0v Alguns coolers tem um terceiro fio pra contagem de rpm... Não sei se é o caso mas como o amigo @Eder disse, ligar o amarelo no + da fonte e o preto no -... E outra o cooler é o que tem o cabo amarelo ou os dois pretos?

Está na parte dos 220v. As especificações da sua churrasqueira eletrica são: 127v e 1250w, correto? Só que assim, tem uma resistência, algo próximo a de uma de chuveiro dentro da sua churrasqueira... E essa resistência, infelizmente tem um valor fixo... Tudo se trata de conservação de energia. Vamos lá, de todas a variáveis no sistema elétrico da sua churrasqueira, qual é a única coisa que se mantém constante quando você muda a tensão? (Dica a Resistência) Só que para encontrarmos a resistência da sua churrasqueira, primeiro precisamos calcular ela e pra isso, precisamos calcular a corrente nas especificações de 127v: 1250 = 127 * I I = 9.8A Depois... 127 = R * 9.8 R = 127/9.8 R = 12.9 A Resistência da sua churrasqueira é a unica coisa que não muda, ela é uma peça física, que foi colocada lá e calculada para 110~127v. Vamos considerar 10R , deve o ser o da churrasqueira se pegar e medir no multímetro. Quando você muda a tensão, precisamos refazer toda conta, porque a conservação de energia não nos permite manter a mesma potência quando o sistema deixa de ser constante. Nós temos o conhecimento do sistema constante em 127v, mas ainda não temos o conhecimento em 220v. Dai voltamos para a regrinha básica procurando a corrente para entendermos a potência na nova tensão (usando 10R): 220 = 10 * I I = 220/10 I = 22A Agora sim, podemos calcular a potência do equipamento para a tensão de 220v: P = U * I P = 220 * 22 P = 4840w Para manter a potência de 1250w em 220v, seria preciso mudar, a resistência... oh: 1250 = 220 * I I = 5.68 Dai calculamos a resistência: 220 = R * 5.68 R = 220/5.68 R = 38.73 No caso, a resistência deveria ser de uns 40R para se manter a mesma potência de quando em 127v.

@xYhago Previne não... Acho que algo como um comparador janela deve resolver... mas olhando o google algo como: Mas deixe eu perguntar... essas baterias tem 7.4v carregadas? Eu acredito que sejam 2 de 3.7v em serie, dando 7.4v e quando carregadas atingem 8.2v No lugar do zener de 6.2v por 0.5w você pode colocar um 1n4738a (8.2v 1w). Quando bate os 8.2v, o transistor conduz cortando a carga da bateria. Referência: http://blog.novaeletronica.com.br/carregador-de-pilhas-com-protecao/ Não manjo muito desses circuitos de proteção na bateria... Os mais manjadores aqui do fórum vão poder ajudar melhor. @Renato.88 @Isadora Ferraz @aphawk

Bora fazer umas continhas aqui da lei de ohm: P = U . i 1250 = 127 . i i =~ 9.84A U = R . I 127 = R . 9.84 R = 127/9.84 R = 12.90 ohms Nesse caso sua resistência é de +- 10ohms, vamos considerar 10ohms porque levei no limite ali da potencia... A Resistência não muda, é fixa, o que vai variar ai é tensão e corrente... então oh só: 220 = 10 * i i = 220/10 i = 22A Sacou a diferença de corrente? Mais que dobrou... Seu cabo é projetado para até 10A (uns 15 no máximo com tolerância) mas 22A, ele vai esquentar muito. Ligue no 110, é mais seguro. E dependendo pode causar um @curto_circuito igual o que o @Renato.88 disse. (Roubei a piada.)

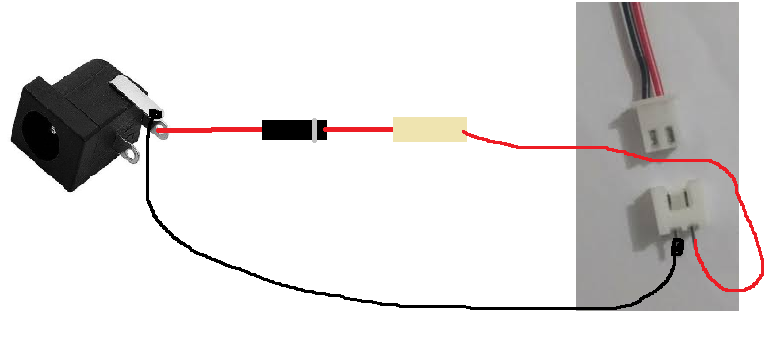

Ai vai da criatividade... Você pode usar um conector naquelas plaquinhas perfuradas pra fazer isso... monta nela com um jack p4 por exemplo. Algo como isso aqui: Você pode colocar numa daquelas plaquinhas perfuradas...

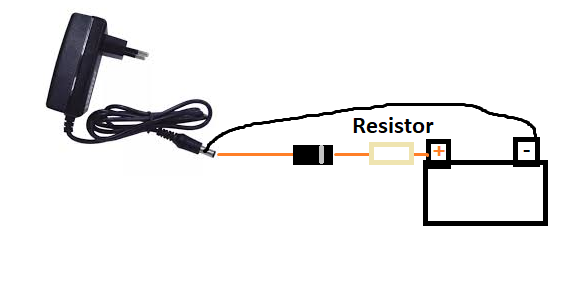

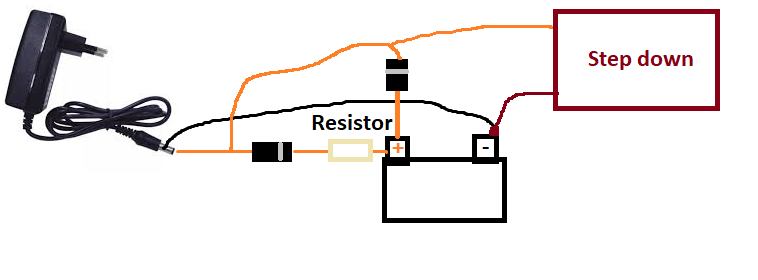

2600mAh carregar a 10% +- então: 260mA para a bateria... Se usar uma fonte de 9v: U = R . I 9 = R . 0.26 R ~= 34 omhs Você deve conseguir encontrar resistor de 33 omhs se não, coloque um 47 omhs P = U . I P = 9 . 0.26 P = 2.34w Use um resistor de 5w por 33omhs ou 47omhs. Se você for usar um de 12v: 12 = R . 0.26 R = 46omhs Use o de 47 omhs por 5w P = 12 * .26 P = 3.12w Eu particularmente, recomendo usar uma fonte de 9v com pelo menos 500mA Sobre a ligação, fica +- assim: Quando o conector estiver ligado, a fonte estiver ligada, o circuito vai puxar da fonte enquanto carrega a bateria. Se for fazer dessa forma ai, recomendo uma 9v com 2A. 1x Resistor de 47 omhs por 5w 2x diodos 1n4007 1x Fonte de 9v

Vai dar quase 15v. Se sua intenção é aumentar a corrente, recomendo ligar em paralelo. Pergunta, você sabe qual a corrente dessas baterias? mAh? Se você ligar em serie, vai precisar de um carregador com uns 20v +- Se for em paralelo, um de 9~12v já te atende. Se você souber a corrente delas, da pra montar algo como: Ali no caso, tire as plaquinhas solares e coloque a sua fonte... Pra saber qual resistor usar... precisa saber qual a mAh da bateria e também qual fonte você vai usar =] OBS: Só não pode deixar ligado no carregador direto, mesmo depois de carregada... porque vai da ruim

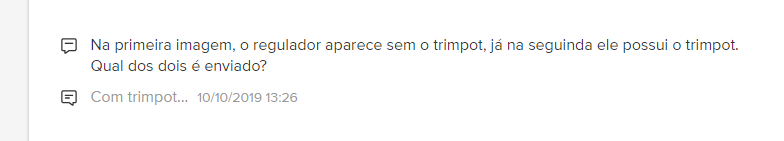

Perguntei ao vendedor sobre aquele anuncio, que também me interessou:

Sim, basicamente é a mesma coisa só vem com o display a mais... Se você tem espaço sobrando pra colocar. Pode colocar esse ai sem problemas.

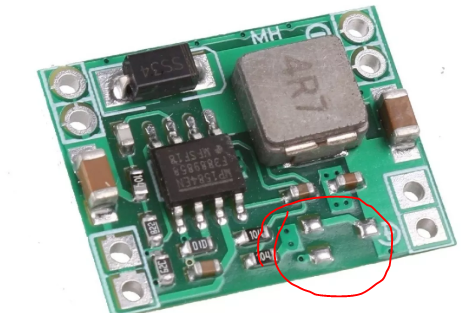

Tem na segunda foto... agora na primeira parece que ele está faltando: Confirma com o vendedor qual das duas é enviado.

1 para cada aparelho que você vai alimentar. Se você for alimentar os aparelhos (ventoinha e alterador de voz) ao mesmo tempo, um só já lhe atende. Mas se for separado, vai precisar de 1 pra cada. Sim... porque você quer regular a tensão pela corrente... Os resistores eliminam o excesso de corrente dissipando em forma de calor, dai você mais perde do que ganha.

Algo como um stepdown regulado em 5v deve resolver muito bem e aproveitar melhor a carga das pilhas do que simplesmente dissipalar no resistor... https://produto.mercadolivre.com.br/MLB-722719851-conversor-dc-dc-step-down-lm2596-3a-ultra-small-smd-mp1584-_JM?quantity=1#position=1&type=item&tracking_id=2af02038-ca73-4cb2-bd37-a7ffbdec2b1b Recomendo esse ai por ser bem compacto. Deve resolver o problema para os 2 casos... tanto da ventoinha como para o alterador de voz.

Com a foto da pra te auxiliar melhor...

Algum capacitor misterioso estufado/em curto antes/depois de amplificar?

Depende de um monte de coisas... Normalmente são para monitorar a temperatura de alguma coisa para que não passe de uma certa temperatura e cause incendios... Algumas vezes eles ficam até quase que colados em alguns componentes pra monitorar a temperatura pra ficar menos impreciso na medição. Se for pra dar manutenção em algo, não recomendo fazer essa troca... E outra, se o termistor queimou... aposto que ele não queimou sozinho... Da uma olhada nas trilhas da placa e outros componentes

Encontrei um datasheet desse código ai que você passou. https://www.monolithicpower.com/pub/media/document/HF01B00_01_02_03_04_r1.2_NRFND E também do tny176pn http://dalincom.ru/datasheet/TNY176PN.pdf Ao que tudo indica, são equivalentes, inclusive na pinagem e o local onde deve colocar... bom, não manjo muito como os manjadores... mas acho que isso ai pode te ajudar em alguma coisa.

Pela leve googlada aqui, a tinker board puxa 2~2.5A, a fonte que eu te mandei deve servir nele sim =]

Sim, é pra funcionar sim =] Aquelas fontezinhas que carregam celular também devem funcionar pra ligar ele... se optar por uma dessas de celular, procure uma de 1A pra cima =]
