Como conectar todos os fans?

Recommended Posts

Bem, tenho um gabinete Corsair Carbide Spec 03, que tem suporte para 6 fans. E pretendo ligar todos os fans. como poderei fazer isso?

Minha mobo, uma Asus H170M Plus/BR possui 2 conectores para fans do chassi, porém 4 pin. Minha fonte, uma EVGA 600B, possui 3 molex. Como posso fazer essas conexões e obter o máximo desempenho dos fans?

Tenho 4 fans Cougar Dual X 120mm, e 2 outros fans que vieram no gabinete. esses fans da Cougar já vieram com um cabo adaptador 3pin para Molex. entretanto os outros 2 que vieram no gabinete são 3 pin, e não vieram com adaptador, como posso fazer para conectar tudo?



@EDIT



Se for questão de comprar adaptadores, se possível tem como mandar com link, de preferência na loja Oficina dos bits, pois já irei fazer a compra do cabo HDMI e  do cabo de força para ligar a fonte.

Editado por Josef Poth

Compartilhar este post


Link para o post
Compartilhar em outros sites

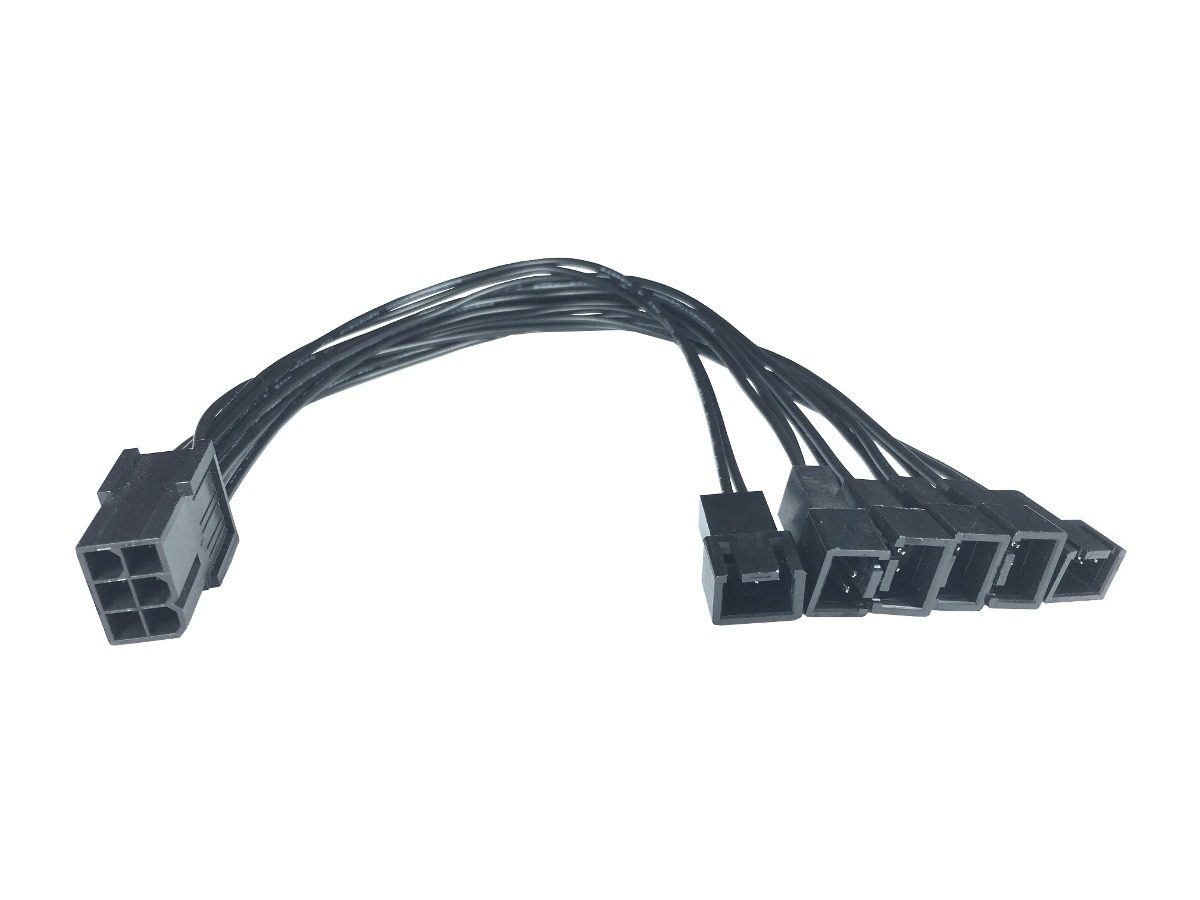

@Josef Poth Adquira em uma loja virtual um adaptador para fans.



cabo-adaptador-multi-fan-p-6-coolers-fans-6x3-frete-gratis-D_NQ_NP_882405-MLB20863194968_082016-F.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • @Black Heart Isso seria um PCIE para 3pin, certo? Teria alguma outra alternativa, ou apenas essa?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Josef Poth É apenas um exemplo,há versões em que se plugam as fans direto no molex da fonte

    Editado por Black Heart

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Black Heart Esse por exemplo resolveria? Oficina dos Bits

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Black Heart Poderia também comprar esse?



    http://produto.mercadolivre.com.br/MLB-691074112-cabo-adaptador-multi-fan-p-4-coolers-fans-4x-3-pinos-12v-_JM



    Ai daria para ligar os 6 fans, 4 nesse adaptador e os outros 2 direto no Molex. A conta está certa? E seria compatível? Ou vou precisar do Molex para conectar alguma outra coisa, tipo algo na placa-mãe??

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Josef Poth Sim.Os conectores requeridos não são molex.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Black Heart Traduzindo, posso comprar apenas 1 desse que citei que estará tranquilo?



    Molex é usado pra que afinal? Só pra conectar fan?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Josef Poth Não,porém o uso deles é praticamente mínimo atualmente,alguns leitores frontais que contam com informações sobre temperaturas e rpm's,por exemplo,usa um molex,um controlador de fans também.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Black Heart Com exceção desses casos, como controlador de fan, etc, em que mais é usado, além de fans, em um computador de entrada?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Josef Poth Inimaginável,rs

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Black Heart Então vou fazer o que te falei mesmo, pegar aquele adaptador que te falei, conectar 4 fans nele, e os outros 2 conecto direto no molex, ai economizo um pouco, rsrsrs'



    E obrigado pela ajuda, foi de grande esclarecimento

    adicionado 31 minutos depois

    @Black Heart Só mais uma pergunta, surgiu agora, posso conectar meus fans 3-pin em plug 4-pin?

    Editado por Josef Poth

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Black Heart esse adaptador então pode suprir minhas necessidades?

    http://www.oficinadosbits.com.br/produto13906/Akasa_Cabo_Molex_para_AK-CBFA03-45.html



    Claro, não vou conectar o plug 4-pin na placa-mãe, iria ser apenas pelo moles mesmo.

    Me corrija se estiver errado, esse cabo vai ter uma tensão de 12v para os fans, certo?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    6 horas atrás, Josef Poth disse:

    @Black Heart esse adaptador então pode suprir minhas necessidades?

    http://www.oficinadosbits.com.br/produto13906/Akasa_Cabo_Molex_para_AK-CBFA03-45.html



    Claro, não vou conectar o plug 4-pin na placa-mãe, iria ser apenas pelo moles mesmo.

    Me corrija se estiver errado, esse cabo vai ter uma tensão de 12v para os fans, certo?



    Esse é o melhor adaptador, porque você pode plugar todos os fans, inclusive o CPU cooler, e controlar pelo PWM e alimentar pela fonte.



    Isso se você tiver fans de 4 pinos. Se forem de 3 pinos, pode ligar só na fonte, mas fica a opção de no futuro você controlar tudo pelo PWM (variar a velocidade de acordo com a carga da CPU) e manter o sistema mais silencioso.



    Obviamente que nesse caso o CPU cooler vai plugado no PWM madrinha (o conector com os 4 pinos). Os outros fans (que vão de carona no PWM do CPU cooler) vão plugados nos conectores com um pino faltando.

    Editado por Contiusa

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • @Contiusa Nesse caso, eu ligaria todos os fans nesse cabo, e o plug 4-pin ligaria na mobo, assim ela controlaria a rotação de todos os fans? Isso não sobrecarregaria a placa-mãe? O PWM funcionaria normalmente?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    1 hora atrás, Josef Poth disse:

    @Contiusa Nesse caso, eu ligaria todos os fans nesse cabo, e o plug 4-pin ligaria na mobo, assim ela controlaria a rotação de todos os fans? Isso não sobrecarregaria a placa-mãe? O PWM funcionaria normalmente?



    Sim, pode ligar todos os fans, mas não sobrecarrega a placa-mãe porque os fans são alimentados pela fonte, não pela placa-mãe. A placa-mãe só fornece o sinal PWM para o fan madrinha (do CPU cooler).

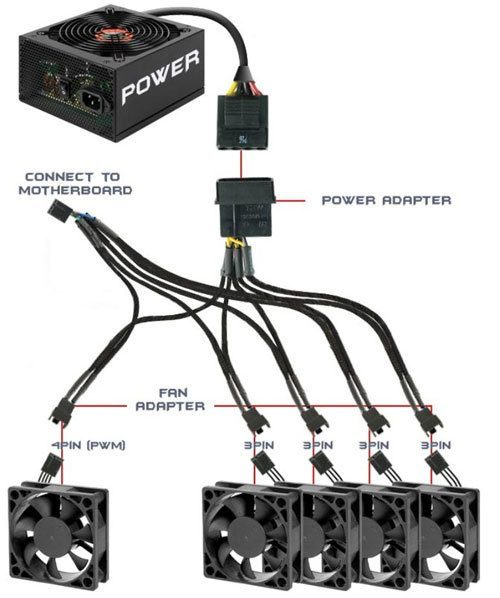

    Como na foto abaixo. O fan madrinha (CPU cooler) vai no conector esquerdo (embaixo) com o sinal PWM. Os outros fans vão de carona nos conectores da direita (com um pino faltando). E o molex (em cima e a direita) alimenta todos os fans na fonte. Ou seja, a placa-mãe só tem trabalho de enciar o sinal PWM. E o conector esquerdo acima vai na entrada CPU-FAN para receber o sinal PWM para os fans do adaptador.



    Mas para que os fans sejam controlados pelo PWM presica ser de 4 pinos. Pode até conectar fans de 3 pinos, mas eles vão rodar a 12v. Pode até colocar alguns de 3 pinos e outros de 4 pinos, tanto faz.










    Editado por Contiusa

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Em 27/11/2016 às 22:14, Contiusa disse:



    Sim, pode ligar todos os fans, mas não sobrecarrega a placa-mãe porque os fans são alimentados pela fonte, não pela placa-mãe. A placa-mãe só fornece o sinal PWM para o fan madrinha (do CPU cooler).



    Como na foto abaixo. O fan madrinha (CPU cooler) vai no conector esquerdo (embaixo) com o sinal PWM. Os outros fans vão de carona nos conectores da direita (com um pino faltando). E o molex (em cima e a direita) alimenta todos os fans na fonte. Ou seja, a placa-mãe só tem trabalho de enciar o sinal PWM. E o conector esquerdo acima vai na entrada CPU-FAN para receber o sinal PWM para os fans do adaptador.



    Mas para que os fans sejam controlados pelo PWM presica ser de 4 pinos. Pode até conectar fans de 3 pinos, mas eles vão rodar a 12v. Pode até colocar alguns de 3 pinos e outros de 4 pinos, tanto faz.










    Lendo aqui para aprender rsrsrs



    Eu não entendi uma coisa. Nessa última foto os 4 fans não seriam controlados pelo PWM, correto?



    Já no link que o outro colega postou, parece que todos os fans funcionariam com o PWM? A Mobo no caso controlaria todos igual faz com o cooler?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    5 horas atrás, LCI disse:

    Já no link que o outro colega postou, parece que todos os fans funcionariam com o PWM? A Mobo no caso controlaria todos igual faz com o cooler?



    Sim, todos os fans iam aumentar e diminuir de rotação de acordo com o madrinha (o fan do CPU cooler). Obviamente que se você plugar um fan de 3 pinos ele não vai variar, mas você tem a opção.

    Editado por Contiusa
    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    5 horas atrás, Contiusa disse:



    Sim, todos os fans iam aumentar e diminuir de rotação de acordo com o madrinha (o fan do CPU cooler). Obviamente que se você plugar um fan de 3 pinos ele não vai variar, mas você tem a opção.

    Acho que não expliquei bem a minha dúvida.

    O que quero saber é se o conector é igual tanto pra 3 ou 4 pinos. ou tem adaptador com as saídas dos fans adicionais específicas pra 4 pinos ou 3 pinos.



    Se sim, um adaptador de de 3 pinos de nada adiantaria em um fan de 4 pinos, fazendo o fan ficar sempre na mesma velocidade, correto?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @LCI não, são todos conectores de 4 pinos. Obviamente que o fan de 3 pinos vai caber no de 4 pinos (eles são menores). Se fosse assim, você não poderia usar fan de 3 pinos em conectores da placa-mãe de 4 pinos, não é mesmo? A compatibilidade é retroativa.

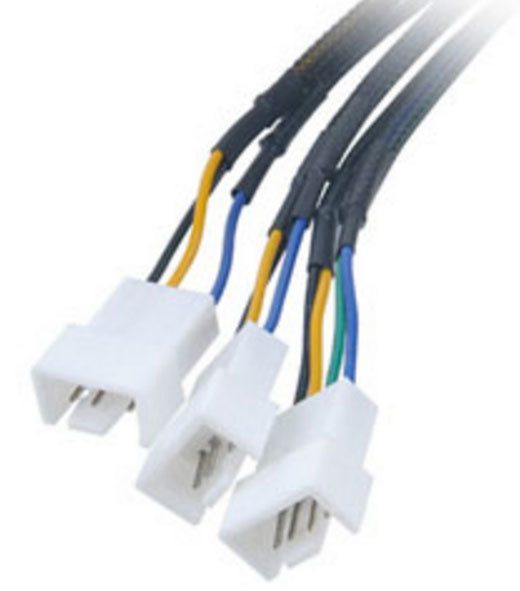

    A única diferença entre os conectores é que só um deles vem com os 4 pinos completos. Os outros são de 4 pinos, mas com um pino faltando. Como na foto abaixo. Repare que só o da direita tem os 4 pinos. Os outros dois tem um pino faltando. O da direita seria o madrinha. Ele vai enviar o sinal PWM para a placa-mãe nesse pino a mais, e a placa-mãe por sua vez vai controlar "todos", e eu digo todos os fans do adaptador.



    Obviamente que se você usar um fan de 3 pinos ele não vai poder ser controlado.






    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Entendi agora. mesmo o conector do fan sendo de 4 pinos e ter 3 pinos do adaptador nele, ele vai ser controlado tb.

    adicionado 0 minutos depois

    Uma vez que a placa-mãe vai mandar a tensão pro madrinha e todos serão controlados da mesma forma do madrinha.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    5 minutos atrás, LCI disse:

    Entendi agora. mesmo o conector do fan sendo de 4 pinos e ter 3 pinos do adaptador nele, ele vai ser controlado tb.

    adicionado 0 minutos depois

    Uma vez que a placa-mãe vai mandar a tensão pro madrinha e todos serão controlados da mesma forma do madrinha.



    Sim, eu acho que esse quarto pino é só para dar o retorno. Os outros, mesmo com só 3 pinos vão ser controlados. Um membro aqui do fórum tem esse adaptador e controla todos os fans dele de 4 pinos.



    Se todos tivessem 4 pinos o PWM da placa-mãe ia ficar biruta :lol: por isso só um deles tem o retorno. Deve ter algum detalhe, mas eu não sou engenheiro.
