Projeto de torneira com sensor!

Recommended Posts

Amigos to precisando de uma força aqui num projetinho,qro fazer uma torneira com um sensor de presença,q use aquele modulo de ir de tvs,junto ao led emissor de ir,preciso fazer um oscilador pra gerar a portadora no modulo.Eu preciso q este circuito tenha regulagem de ganho,tipo qro q ative a 10cm então regulo ele no potenciometro,entenderam,e ele tem q ser por reflexao do raio infravermelho.???Alguem pode me ajudar nessa parada ???

Compartilhar este post


Link para o post
Compartilhar em outros sites

Fala amigo, então porque voce não utiliza sensor PIRO?

é muito mais simples, e basta regular o comparador de janela pra acertar a distancia!

abs.

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • fala grande felipe,parabens pelas ajudas q você vem dando a todos do forum ,tenho acompanhado e notei q quase todos topicos você tem sua presença firmada,e de pessoas assim q precisamos aqui,então,so q o piro nao tem q ter um angulo? e tem q usar aquela lente direcionadora nao e? qro fazer assim porque ja montei um prototipo na minha torneira e funcionou,mais deu um pau aqui e tenho q fazer outra,e tbem a que vi no shoppin usa estes sensores,peguei um esquema aqui e vou tenta lo montar amanha,eu programa um pouco então se tiver algo com pic ,tbem sera bem vindo, mais se tiver com componentes discretos tbem agradeço

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

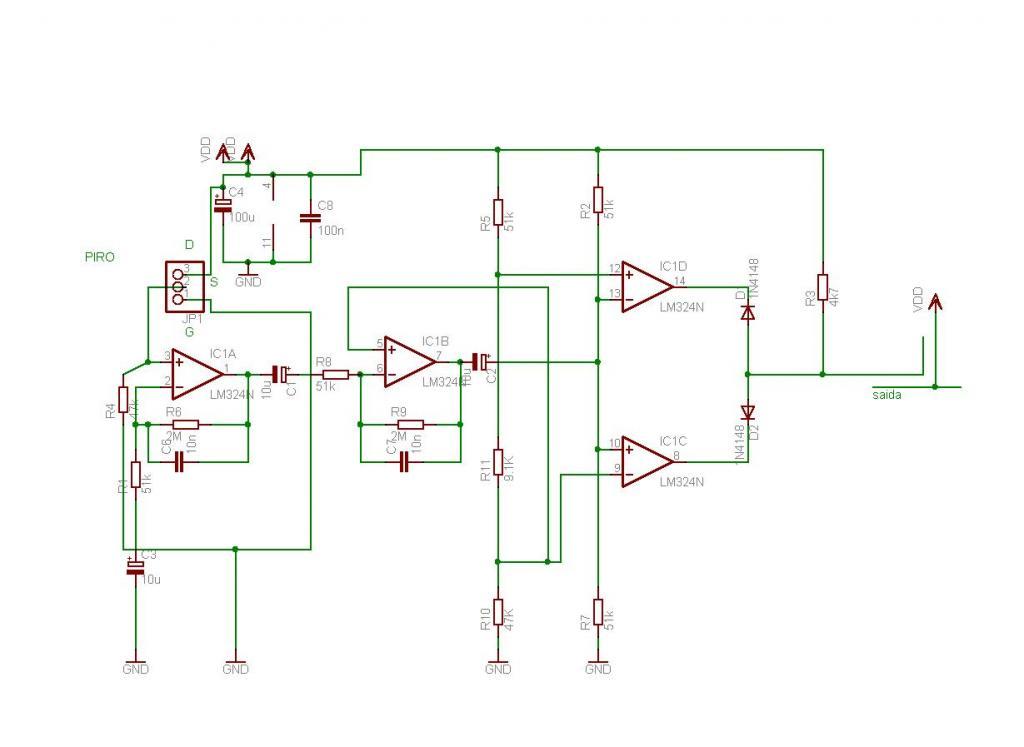

    Olha depois que conheci o sensor Piro, a tempos que não uso outro, para ajustar a sensibilidade basta mexer nos resistores do comparador de janela, dependendo do ajuste voce conseggue dispensar ate as lentes fresnel.

    ou então faça somente o amplificador e use o conversor A/D do pic comparando ele com dois valores (um alto e outro baixo) para identificar a presença, fiz um prototipo com pic12f675 e ganhei uma distancia legal e isenta de alarmes falsos!

    abs.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Ai quando fiz o curso t.eletronica teve uma feira que um dos grupos apresentou um projeto desse, olha funcionou legal, são 2 sesores q ficam na base da torneira. Vou ver se consigo o circuito pra você, ok.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • poxa amigo felipe se tiver o circuito então com o piro sem pic mesmo,porque tenho um sensor desses aqui,amigo douglas se nao for incomodo posta ai o circuito,eu vou montar o q tenho aqui usando o tsop mais led emissor e posto os resultados,

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • amigos ,agradecido,agradeço pelo circuito,ja montei um aqui usando o 555 mesmo, e ta funcionando ,mais pra frente montarei um microcontrolado ,por ser mais estavel,segue a foto abaixo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Olá amigos boa tarde

    Quero montar um sensor de presença por aproximação com alimentação por bateria de 9v, para evitar que meu cachorro faça xixi nos móveis, tenho um pouco de conhecimento de eletronica, preciso que alguem possa me ajudar enviando um modelo de circuito.

    Fico grato desde já

    abraços

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Por favor postem para mim o circuito pronto que funcionou para que eu faça, eu estou fazendo um só que nunca consegui usar a técnica de reflexão então eu estava colocando o transmissor ir em frente ao receptor ir um em cada lado da pia de forma que se o feixe de luz ir fosse cortado ativaria a válvula, se o método de reflexão realmente funcionou, postem para mim por favor.

    Obrigado.

    Jorgeletronico por favor poste este circuito que você desenvolveu nesta torneira.

    Obrigado.

    Editado por Bcpetronzio
    Unir Post seguidos em menos de 24 horas, use a opção Editar

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Amigao ,estarei desenhando e postarei logo ok?

    ok, mas se não der para postar o desenho, você pode fazer um descritivo de texto mesmo eu acho que entendo, mas o circuito ajudaria e muito mesmo.

    abraços

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

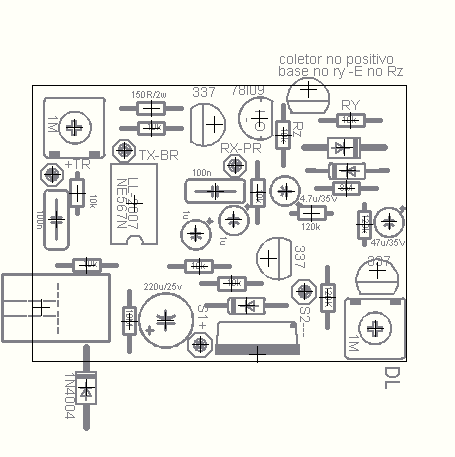

    Oi amigos seque um esquema pronto 100%.

    para torneira com reflexao.

    e valvula 12V.:mellow:

    tem controle de temporização e tempo maximo.

    a temporização è com transistores, mas funciona bem.

    Abs



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Amigao,este projeto você montou?Funciona bem?Que tipo de sensor usa,pois nao vi nenhum sensor no esquematico.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    parece que es o rei da eletro.

    esse circuito ai de sensor é acionado bem proximo tipo uns 15cm. to precisando de fazer um será que ele ativa uma válvula de 220V.

    Abraços..

    Evandro

    Oi amigos seque um esquema pronto 100%.

    para torneira com reflexao.

    e valvula 12V.:mellow:

    tem controle de temporização e tempo maximo.

    a temporização è com transistores, mas funciona bem.

    Abs

    Olá amigo também sou de brasília df e moro em taguatinga norte. Podemos entra em contato estou precisando de um circuito de sensor parecido, mas que acione uma válvula de 220V.

    Grato

    Evandro.

    Editado por Bcpetronzio
    Unir Post seguidos em menos de 24 horas, use a opção editar!

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
