@Jardas Fernandes, Veja esse tópico mais antigo:

Alguém recomenda o sony XB950BT?

Exato. Dependendo do local, a rota é a mesma. Por isso é importante seguir o caminho até o jogo e ver onde pode estar o gargalo.Falou

?

é importante verificar a rota até o servidor. O gargalo pode estar no meio do caminho. Esse jogo possui IP de conexão?

Boa tarde, O 4shared tem deletado meus arquivos. Vou ver se tenho ele em casa e coloco aqui de novo. Falou

Caramba..... Foi só ficar afastado alguns meses daqui que já me perdi todo. Quanta boa novidade. Preciso me atualizar o quanto antes. Falou

@smithfelipe Sem chance alguém vai te dar esse trabalho pronto. Se ao menos o seu grupo mostrar o que já tentaram fazer, algum esquemático, colocarem dúvidas pontuais, aí sim o pessoal ajuda. Dar trabalho pronto não é muito útil para vocês e nem para quem ajuda. Já fizeram pelo menos um diagrama de blocos para ajuda no entendimento do projeto? Falou

@Tiago Lima_709420 http://www.waitingforfriday.com/index.php/Fast_Hartley_Transformation_Library_for_AVR_microcontrollers Conversamos sobre isso aqui também: http://forum.clubedohardware.com.br/forums/topic/918088-algoritmos-para-processamento-digital-de-sinais/ Falou

O 18F4620 não possui modulo USB. Precisa de outro PIC ou usar um módulo USB de terceiro e usar o seu PIC comunicar com o modulo.Falou

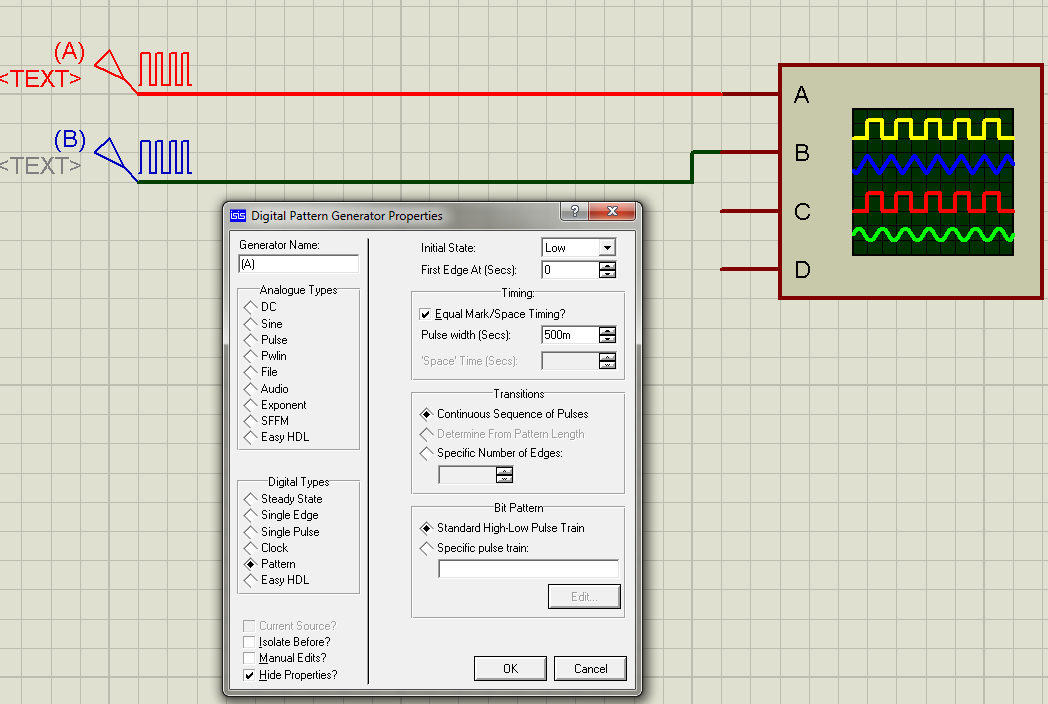

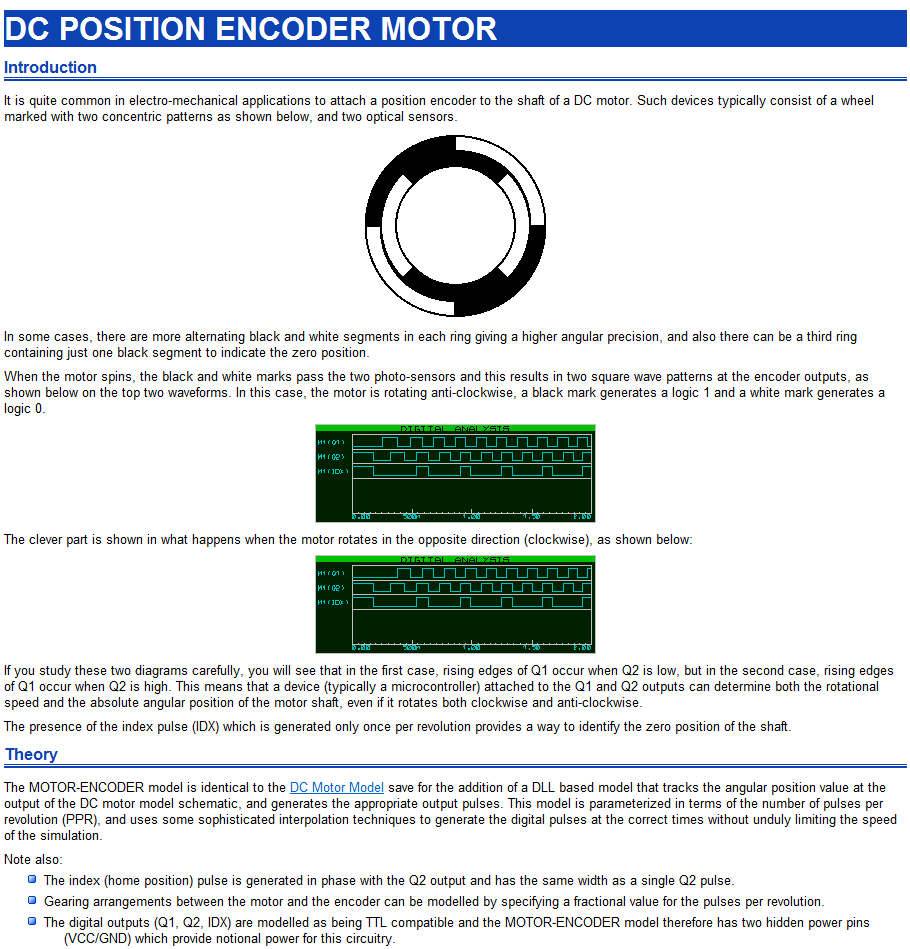

@aphawk Veja no help do Proteus: Print que fiz: Acho que tirando a inércia do motor, dá para brincar com esse modelo. EDIT: Mas no Proteus tenos muitos tipos de sinais que podem ser combinados para obter a saída de um encoder. Exemplo: Só usar a imaginação para inverter esse sinal. Falou

@jfeliciano @aphawk Não pude postar uma ideia ainda pois estou sem PC. Talvez esse final de semana posso bolar algo. Munha dúvida maior é sobre os pinos superiores desse motor. Se me lembro bem, eles são defasados. Falou

Pelo que pude entender, o circuito 2 é um emissor? Dentro do plástico transparente é um Led emissor? Se entendi direito, o circuito 2 é alimentado com 12V e emite o sinal. O circuito 1 recebe esse sinal. Bom, no caso do circuito 1, ele possui entrada de 12V que provavelmente é sua alimentação. No caso, serve também para atracar ou não o relé se chega o sinal infra no plástico preto. Se no caso meu raciocínio estiver correto, para saber se o relé estiver atracado ou não, alimente os contatos NA ou NF e com a ajuda de um divisor resistivo o uC poderá sentir o sinal. Aguarda mais respostas. Falou

@Todos, Pessoal, agora que observei que a lista que eu havia enviado no spoiler estava toda desfigurada. E portanto não dava para ler nada. Corrigi lá em cima. Falou

@aphawk Na verdade, POT-HG: High granularity interactive potentiometer (lin,log,antilog) No caso de potenciômetro digital, tem os da lista abaixo: AD5220BN10: Increment/Decrement 128 position digital pots; AD5220BN50: Increment/Decrement 128 position digital pots; AD5520BN100: Increment/Decrement 128 position digital pots; AD5220BR10: Increment/Decrement 128 position digital pots; AD5220BR50: Increment/Decrement 128 position digital pots; AD5520BR100: Increment/Decrement 128 position digital pots; AD5220BRM10: Increment/Decrement 128 position digital pots; AD5220BRM50: Increment/Decrement 128 position digital pots; AD5520BRM100: Increment/Decrement 128 position digital pots; AD5241BR10: I2C Compatible, 256 position digital potentiometers; AD5241BR100: I2C Compatible, 256 position digital potentiometers; AD5241BR1M: I2C Compatible, 256 position digital potentiometers; AD5241BRU10: I2C Compatible, 256 position digital potentiometers; AD5241BRU100: I2C Compatible, 256 position digital potentiometers; AD5241BRU1M: I2C Compatible, 256 position digital potentiometers; AD5242BR10: I2C Compatible, 256 position digital potentiometers; AD5242BR100: I2C Compatible, 256 position digital potentiometers; AD5242BR1M: I2C Compatible, 256 position digital potentiometers; AD5242BRU10: I2C Compatible, 256 position digital potentiometers; AD5242BRU100: I2C Compatible, 256 position digital potentiometers; AD5242BRU1M: I2C Compatible, 256 position digital potentiometers; AD5204BN10: SPI Interface, 4/6 Channels, 256 position digital pots; AD5206BN50: SPI Interface, 4/6 Channels, 256 position digital pots; AD5206BN100: SPI Interface, 4/6 Channels, 256 position digital pots; AD5206BR10: SPI Interface, 4/6 Channels, 256 position digital pots; AD5206BR50: SPI Interface, 4/6 Channels, 256 position digital pots; AD5206BR100: SPI Interface, 4/6 Channels, 256 position digital pots; AD5206BRU10: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BRU50: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BRU100: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BN50: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BN100: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BR10: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BR50: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BR100: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BRU10: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BRU50: SPI Interface, 4/6 Channels, 256 position digital pots; AD5204BRU100: SPI Interface, 4/6 Channels, 256 position digital pots; MCP41xxx: Single digital potentiometer with SPI interface; DS1804-XXX: NV 100-position trimmer potentiometer (10k,50k,100k); DS1867(E)(S)-10(50)(100):Dual digital potentiometer with EEPROM; DS1881(Z)(E)-50: Dual NV Audio Taper Digital Potentiometer; MAX5413/4/5: Dual 256 tap digital potentiometer; MAX5481/2/3/4: 10-bit Nonvolatile, linear-taper digital potentiometers; MAX5408, MAX5409: Dual, Audio, Log Taper Digital Potentiometers with mute.; AD5293BRUZ-20:Single-Channel, 1024-Position, 1% R-Tolerance Digital Pot; AD5293BRUZ-50:Single-Channel, 1024-Position, 1% R-Tolerance Digital Pot; AD5293BRUZ-100:Single-Channel, 1024-Position, 1% R-Tolerance Digital Pot; AD5260BRU20: 1-Channel, 20k, 256-Position, 15 V Digital Potentiometer; AD5260BRU50: 1-Channel, 50k, 256-Position, 15 V Digital Potentiometer; AD5260BRU200: 1-Channel, 200k, 256-Position, 15 V Digital Potentiometer; AD5262BRU20: 2-Channel, 20k, 256-Position, 15 V Digital Potentiometer; AD5262BRU50: 2-Channel, 50k, 256-Position, 15 V Digital Potentiometer; AD5262BRU200: 2-Channel, 200k, 256-Position, 15 V Digital Potentiometer; MCP4131-502: 7-bit, digital 5k pot 129-Steps; MCP4131-103: 7-bit, digital 10k pot 129-Steps; MCP4131-503: 7-bit, digital 50k pot 129-Steps; MCP4131-104: 7-bit, digital 100k pot 129-Steps; MCP4132-502: 7-bit, digital 5k rheostat 129-Steps; MCP4132-103: 7-bit, digital 10k rheostat 129-Steps; MCP4132-503: 7-bit, digital 50k rheostat 129-Steps; MCP4132-104: 7-bit, digital 100k rheostat 129-Steps; MCP4151-502: 8-bit, digital 5k pot 257-Steps; MCP4151-103: 8-bit, digital 10k pot 257-Steps; MCP4151-503: 8-bit, digital 50k pot 257-Steps; MCP4151-104: 8-bit, digital 100k pot 257-Steps; MCP4152-502: 8-bit, digital 5k rheostat 257-Steps; MCP4152-103: 8-bit, digital 10k rheostat 257-Steps; MCP4152-503: 8-bit, digital 50k rheostat 257-Steps; MCP4152-104: 8-bit, digital 100k rheostat 257-Steps; E no caso do encoder, não há um componente do tipo. Mas nada impede de usar a ideia da Izadora ou fazer uma gambiarra com o componente DC Motor model with inertia, loading and position encoder. Falou

@ngpedrohenrique Sugiro que compre pronto. Tem o DJI Phantom e o 3DR Solo. Todos abaixo de U$2000. E a loja referência em peças é a Hobby King. Falou

Pessoal, vi um vídeo de um cara falando sobre algumas coisas relacionadas a microcontroladores e onde os mesmos não são usados nas indústrias. Segue para conhecimento: Falou

@Todos Esse tópico está muito bom! Aprendendo bastante coisa aqui. Vou deixar alguns links com várias informações de AMPOP para áudio. O autor foi unânime na escolha do NE5532 com excelente custo/benefício: http://nwavguy.blogspot.com.br/2011/08/op-amps-myths-facts.html http://nwavguy.blogspot.com.br/2011/08/op-amp-measurements.html Amplificador de fone montado por ele: http://nwavguy.blogspot.com.br/2011/07/o2-headphone-amp.html Falou

@ejss Boa tarde, É simples. Apenas pegue o valor do AD com o PIC em 8bits envie pela USB. No Visual C#, leia esse valor e associe a uma progress bar. Falou

@neuberfran Vixi, nem eu lembrava desse tópico. Acredita que desde janeiro que não uso PC? Só smartphone agora. Esse final de semana, tiro a poeira e ligo ele. hahahahahahaaha Falou

@MOR Apenas voltando ao assunto do compartilhamento de arquivos, você pode usar o DROPBOX. É gratis. Falou

@rodrigocirilo Até onde sei, a biblioteca padrão 16x2 ou 20x2 armazenam 40 caracteres. Só não tem como mostrar todos. Nesse caso, tente essa: http://forum.clubedohardware.com.br/forums/topic/893800-n%C3%A3o-consigo-usar-o-lcd-20x4-no-ccs/ Use o driver do tópico para LCD 20x4. Acredito eu que ele deixa imprimir até 40 chars. Falou

@alexandre.mbm Veja pelo lado positivo. Aprendeu um bocado já que esse erro. Isso é normal no ramo de eletrônica quando se está aprendendo. Faz parte. Claro que queimar componentes de bobeia é ruim. Mas sempre acontece. Falou

@cesardelta1 Interessante a ideia do mini radiador. @faller Hahahahahaha. Componentes super quentes perto de plásticos, é bem possível precisar de um desse mesmo. @Leonardo69 ideia interessante. Seria a mesma da resistência de chuveiro. A vantagem que a do secador é fificamente menor. @victhor393 sim, lembrei dessa parte. Imaginei ligar o sistema com um sinal do ventilador. sobre o kit pronto, não daria certo pois o carro em questão é antigo e na época não possuía sistema de aquecimento. Que eu saiba. valeu pelas dicas pessoal. Vou analisar mais com calma Levando a questão da segurança mais a sério. Falou

Obrigado pelas dicas pessoal. Estive pensando aqui é estou achando que se eu usar resistors comuns, pode ficar com cheiro de queimado dentro do carro. Toda vez que um reitor esquentou perto de mim, achei que era algo ruim..... Bom, só testando para ver. Vi alguns resistors de fio por 50w na faixa de 35 reais. Daria para montar tudo com uns 50. Pwm com 555 mesmo e boa. Edit: Essa tal tão quente tem o preço bem interessante e diz ter 120w. Interessante. Falou
