Boa tarde pessoal, Amigo meu tem um carro onde não possui aquecedor. Ele me pediu ajuda para adaptar um para ele de baixo custo. Estive pensando em resistência de secador de cabelo, onde eu colocaria a mesma bem na entrada de ar, controlando a temperatura interna com um PWM. O problema é encontrar uma resistência de 12V estilo de secador de cabelo. Se eu não encontrar nada, vocês acham que poderia dar certo, usando resistor de fio de alta potência? Colocando alguns em paralelo e adaptando na entrada de ar do veículo. Falou
-
Como adicionar o sensor LM35 ao meu projeto?PIC
MatheusLPS respondeu ao tópico de Duduzinho07 em Microcontroladores
@Duduzinho07 e @Bruno R Ruinho Corrigi o linki no meu post anterior. Falou -
Mudar ports na Biblioteca LCD
MatheusLPS respondeu ao tópico de Bruno R Ruinho em Microcontroladores
@Bruno R Ruinho Veja aqui para mudar para o Port B: http://forum.clubedohardware.com.br/forums/topic/1057725-ajuda-projeto-pic-16f628a-com-lcd-20x2/?p=5791644 Esse código que você está tentando passar para o 16F628A foi eu quem fez. Não é só o LCD que deverá ser alterado. Veja que usei os dois CCPs para detectar os botões. E tem as linhas de comunicação como DS1307. Provavelmente são diferentes do 877A. Falou -
Como adicionar o sensor LM35 ao meu projeto?PIC
MatheusLPS respondeu ao tópico de Duduzinho07 em Microcontroladores
@Duduzinho07 Veja esse tópico. Tem pronto nele. http://forum.clubedohardware.com.br/forums/topic/862157-resolvido-relogio-com-ds1307-termometro-com-lm35-display-lcd-e-pic-16f877a/ Falou -
@alexandre.mbm RF 315 e 434 MHz são muito susceptíveis a ruído externo e a transmissão é feito muito na unha. Os módulos NRFL2401 são prontos. "Apenas" envie e receba as informações desejadas. Mais infos: https://www.openhomeautomation.net/wireless-home-automation/ http://www.mysensors.org/ 34 páginas de muita experiência: http://forum.arduino.cc/index.php?topic=149801.0 http://openenergymonitor.org/emon/buildingblocks Falou
-
Aumentar tensão muito pequena
MatheusLPS respondeu ao tópico de Leonardo Felipe Nerone em Eletrônica
-
Leitura de Botões Controle ECP (PIC 16F628A)
MatheusLPS respondeu ao tópico de Microdesign em Microcontroladores
Veja o FUSE HS. você está trabalhando a 4mhz. Use o XT. Vamos ver se só isso resolve. Falou -

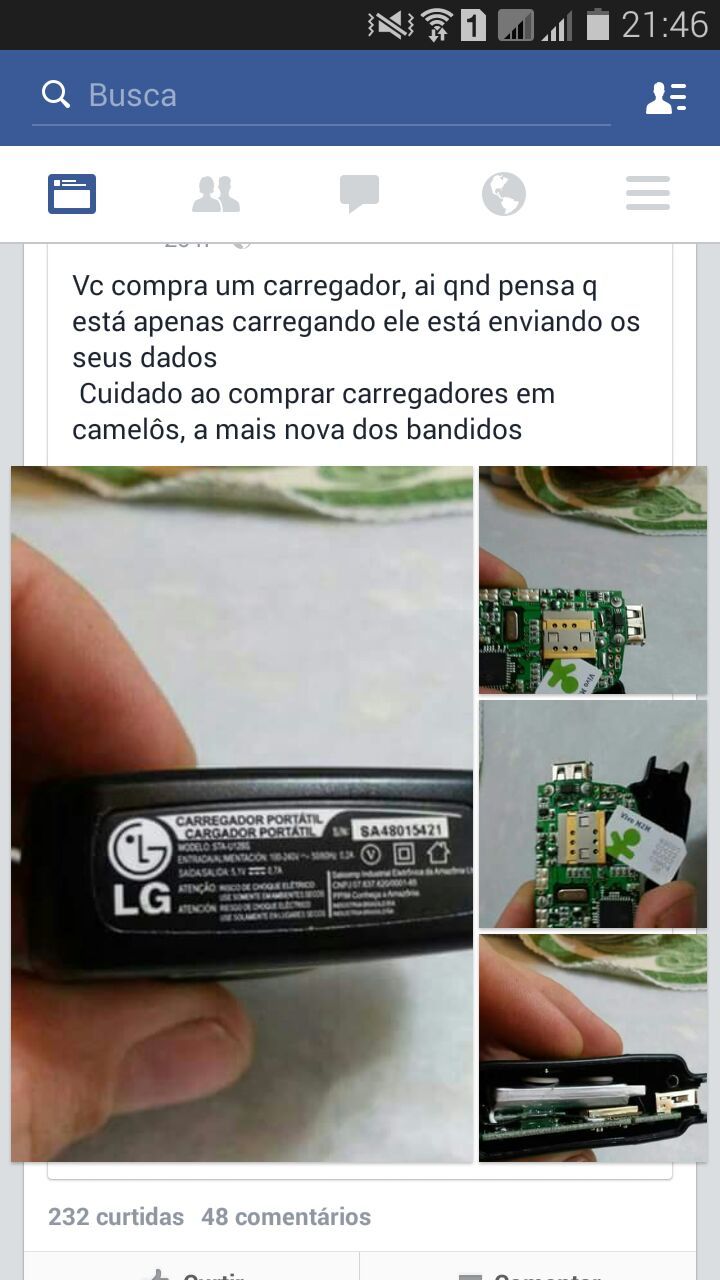

Boa noite pessoal, Recebi a seguinte imagem no whatsapp: Pensei aqui se seria verídico. Do ponto de vista técnico, até seria possível isso funcionar pois colocamos nosso smart via USB no carregador. Se o carregador conseguir injetar código malicioso, conseguiria roubar informações. Por outro lado, penso que é apenas um rastreador. Mas seria muito caro colocar um rastreado em um produto tão barato. Mas veja que se considerarmos que pode ser para rastrear um carregamento inteiro de carregadores, apenas 01 vier com o rastreador, já valeria a pena Comercialmente. O que vocês acham? Falou
-
@AllanRoncali Para evitar que o botão demore a responder e incrementar o Mode, use uma interrupção por borda. No CCS é facin de configurar. O ideal também é evitar os delays nos efeitos, usando outra interrupção de tempo. Dá uma olhada nesse codigo: #include <16F877A.h>#FUSES NOWDT //No Watch Dog Timer#FUSES XT //Crystal osc <= 4mhz#FUSES PUT //Power Up Timer#FUSES NOPROTECT //Code not protected from reading#FUSES BROWNOUT //Reset when brownout detected#FUSES NOLVP //No low voltage prgming, B3(PIC16) or B5(PIC18) used for I/O#FUSES NOCPD //No EE protection#use delay(clock=4000000)int controle;#int_CCP1void trata_ccp1(void){ controle++;}void main() { output_low (PIN_B1); SETUP_CCP1(CCP_CAPTURE_RE); enable_interrupts(INt_CCP1); enable_interrupts(global); //habilita interrupcão global while (true) { if (controle == 3) { output_toggle (PIN_B1); controle = 0; } }} Falou
-
Projeto DASHBOARD Telemetria para RC usando FRSKY
MatheusLPS respondeu ao tópico de aphawk em Microcontroladores

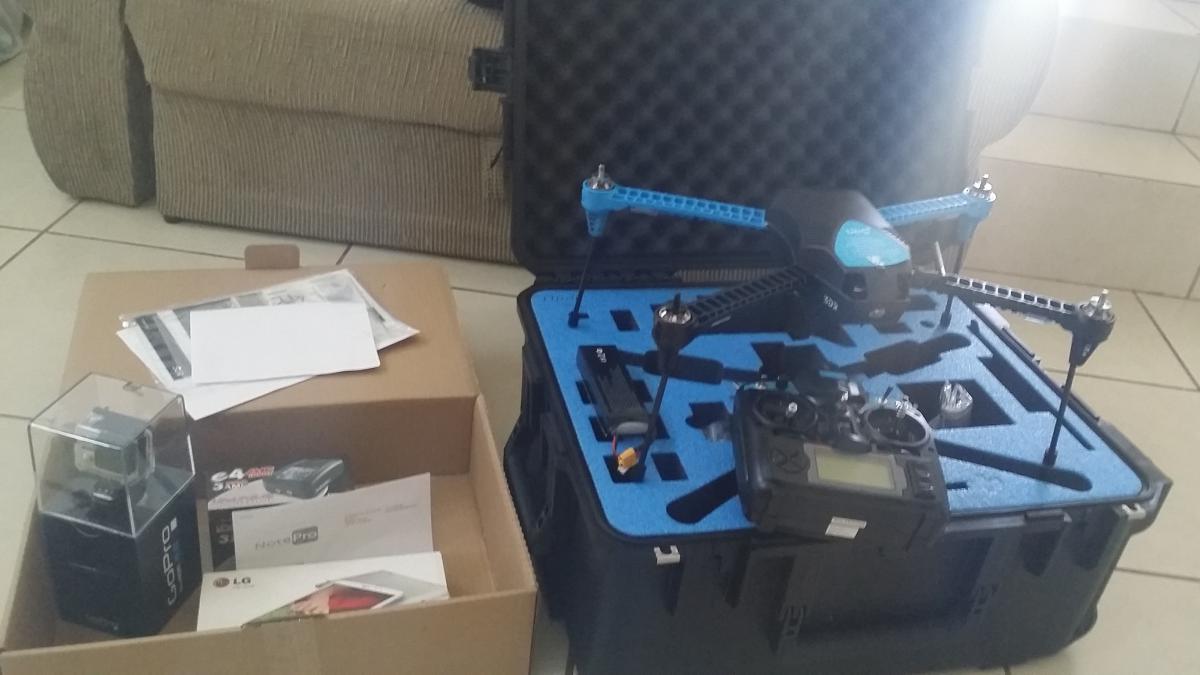

@aphawk Pois é. Comprei 3 baterias extras. Ao todo tenho uns 40 minutos de vôo. Já tenho também o monitor e modulo de 5.8ghz para ver a imagem em tempo real. Mas é muito ruim ficar olhando para tela. Fico com medo de bater o quad. Sobre o tópico. ... Porque não usa um display com comunicação i2c onde o mesmo já possui um controlador interno de escrita no display? Acredito que fica mais rápido dessa forma. Tipo esse: http://www.buydisplay.com/default/4-3-tft-lcd-display-module-controller-board-w-serial-spi-i2c-mcu Falou -
Projeto DASHBOARD Telemetria para RC usando FRSKY
MatheusLPS respondeu ao tópico de aphawk em Microcontroladores

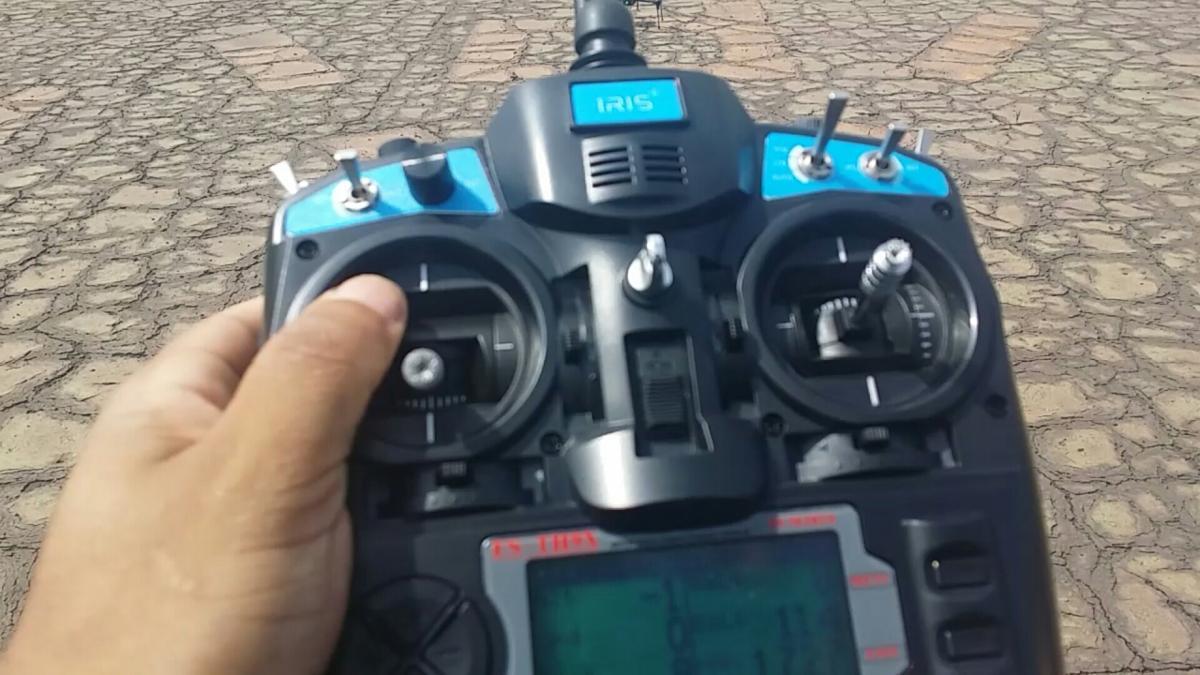

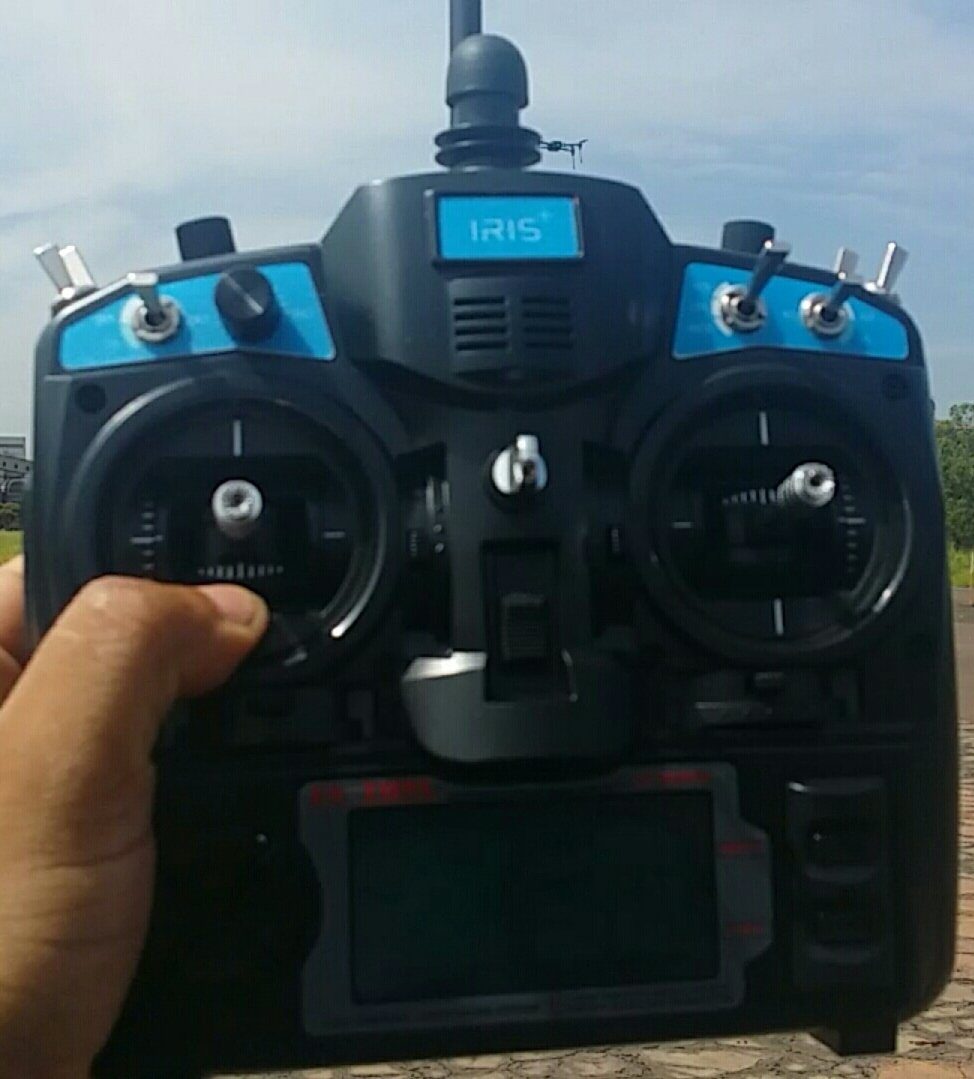

Paulo, ideia interessante. Uso o controle abaixo. Deve ser igual o seu. Imagem ruim pois tirei print de um vídeo que está no meu celular e não do controle que não está comigo agora. Esse meu já mostra tensão da bateria, número de satélites localizados, consumo da bateria, altitude do veículo. ... e etc. E realmente ficar olhando para o controle não é muito legal. Comprei também um tablet para ligar a telemetria nele..... mas ainda não testei.... Talvez usando o tablet pode-se economizar bastante tempo pois já tem os receptores prontos a 50 dólares cada. Modulos: https://store.3drobotics.com/products/3dr-radio?taxon_id=34Flw Software: http://ardupilot.com -
@diego.maga O que você precisa sao as funções rotate_right e rotate_left.... Dê uma olhada no manual do CCS. x = 0x86; //0b 1000 0110 rotate_left (&x, 1); //x agora é 0x0d //0b 0000 1101 Uma coisa a se lembrar é que acho que esse funcao espera um ponteiro no primeiro argumento. Falou
-
Como converter um controle de PS2 para USB?
MatheusLPS respondeu ao tópico de Amanda Santini em Eletrônica
O meu é desse aí do link de cima. Parecido. Nunca deixou de funcionar e tenho o mesmo a mais de 6 anos. Uso ele com meus controles originais da época do PS2. Falou -
Estranho. Aqui não posso ficar trocando disjuntor geral não. Aqui em casa é bifasico e uma vez uma das fases estragou. Tive que chamar a CEMIG para trocar. Acabou que comprei com eles mesmo um de 60A novo e cobraram na conta de luz. O relógio aqui é lacrado. Por isso não posso abrir e trocar a bel prazer. Falou
-
Problema com uso de PWM para 16F877A Proteus em CCS
MatheusLPS respondeu ao tópico de lagarios em Microcontroladores
@lagarios Por que não usa versão 7.10 logo. Essa que você está ainda é bem antiga. Falou -
@escott e @Isadora Ferraz O problema que vejo sobre colocar no computador é o seguinte: O controle das cores é um mini módulo, visto pelas fotos lá no primeiro post. Me parece que ele possui alimentação individual e vai na tomada. Do jeito que desenhei ou você sugeriu de usar duas chaves, tem que verificar de onde vai sair os 12V. Imagino dar problema pois se ele ligar em 12V da fonte do computador e o módulo vier da rede, é capaz de nem acender pois temos referências diferentes. A não ser que ao invés de ligar o módulo de cores na tomada ele ligar no computador direto, aí não vejo problema. Sobre a chave, pode usar dessas push tambem. Mas tem que ser as com trava ou então ela volta sozinha. Sobre o fusível, acho dispensável. Imagino que sua fonte seja de boa qualidade e tenha proteção de curto na saída dela. Todas tem né... Falou
-

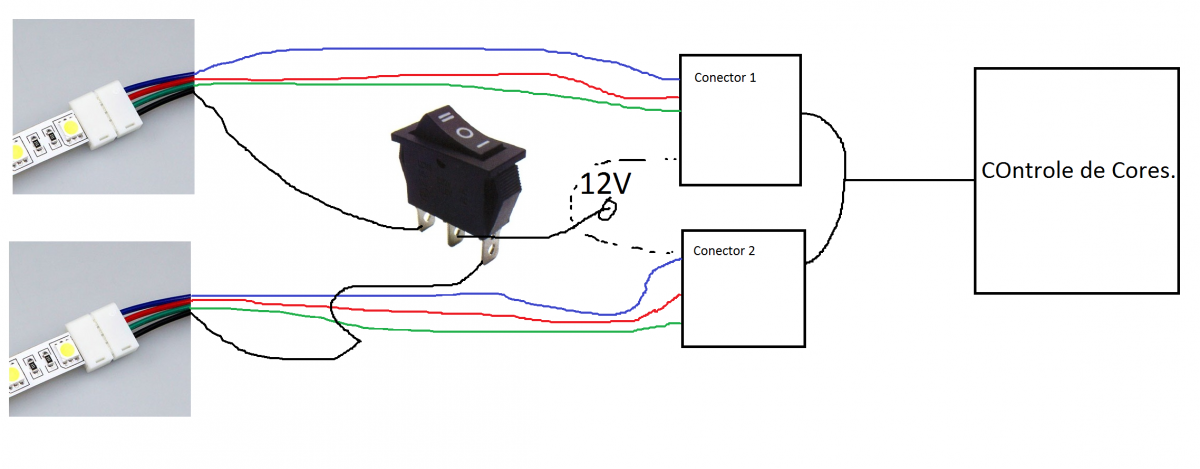

Seria algo do tipo? Com a chave, se controla qual fita recebe alimentação. A cor de cada uma, você aciona pelo controle. O controle de cores fica depois dos conectors 1 e 2. Lembre-se que as chaves que tive contato, a posição do meio, desliga ambas e não deixas ambas ligadas. Detalhe, pelo que você falou, seu controle de cores mantém a mesma cor em cada conector. O problema que vejo é que cada vez que você alternar entre cada ponta, terá que mudar sua cor. Custava o desenvolvedor da fita ter colocado algo no controle? Bem trivial. Falou
-
@albert_emule Quando me referi ao driver pronto, seria esse driver (IR2110 ou 12) ligado ao SG3525 e o driver acionando o FET principal. No caso do seu exemplo é um IGBT. Falou
-
Acho que é mais fácil que parece @ Ele só quer manter apagado ou ligado. @escott Tem como mostrar o conector onde vai ligado a fita? E uma foto da ponta da fita também. O negocio é só adaptar a chave entre o conector e a fita. Dá para usar uma saída somentE do conector. O problema que vejo na chave gangorra tradicional é que a posição central desliga tudo. Basicamente essas chaves tem 3 pernas. A do meio é a comum. A perna do meio vai na alimentação do conector. uma perna da extremidade vai em uma fita e a outra extremidade na outra fita. Ligando somente a alimentação. O difícil que vejo é separar os cabos que estão dentro do conector. Falou
-
Onde consigo um sensor dessa especificação...
MatheusLPS respondeu ao tópico de Sammuel Ramos em Eletrônica
GPS talvez seria a solução. Mais complicado. Consegue precisão de uns 2m de raio. Aguarde mais idéias. Falou -
@albert_emule Me diz uma coisa. Não tenho muito conhecimento nesse tipo de fonte mas acho bem interessante. Seguinte. Essa parte com os transístores NPN e PNP não seria invertido não? Os PNP em cima e os NPN em baixo. Sempre vi drivers dessa forma como mencionei. Outra coisa. Não daria para economizar espaço e dinheiro se usássemos driver pronto como o lá IR2110 ou IR2112 da vida? Falou
-
@mroberto98 Idem para a última versão...... Sendo que a 7.10 trouxe várias melhorias como por exemplo, podemos simular USB com PIC em windows x64. Antes só era possível no x86. Falou
-
Como usar incrementos do timer1 (PIC +CCS)
MatheusLPS respondeu ao tópico de rodrigocirilo em Microcontroladores
Lembro que nunca consegui usar os timers com estouro tão curto. Acredito ser pelo motivo de estarmos trabalhando com uma linguagem não muito otimizada como do CCS. O micro acaba gastando tempo para entrar e sair da interrupção e com isso vá perde o timing. Sempre fiz as mesmas contas que a Isadora fez. Mas em C, acabamos que temos que ajustar um pouco o valor na prática do estouro. Falou -
Tanto faz o local do resistor. Ele estará em série com o circuito. A corrente será a mesma. Falou
-
@JDASOUSA Sim, correto! +12V R = 150 ohms Falou
