O Kingston UV500 de 120 GiB - parte 2
Abrindo o SSD (o que é uma tarefa bastante difícil, pois seu gabinete de alumínio é fechado por parafusos Torx cuja chave é difícil de encontrar) vemos a placa de circuito impresso. Do lado da solda, não temos nenhum componente neste modelo, mas vemos espaço para um chip de memória cache e para dois chips de memória NAND, certamente utilizados nos modelos de maior capacidade.
Figura 4: a placa de circuito impresso
Do lado dos componentes, vemos o chip controlador, um chip de memória cache e dois chips de memória NAND.
Figura 5: lado dos componentes
O controlador utilizado pelo Kingston UV500 é o Marvell 88SS1074. Este modelo tem quatro canais para memórias flash, o que significa que ele está sendo subutilizado neste modelo de 120 GiB, que traz apenas dois chips.
Figura 6: chip controlador
O UV500 utiliza um chip de memória cache com marcação Kingston D1216MCABXGGBS. Infelizmente, não encontramos informações sobre este chip.
Figura 7: memória cache

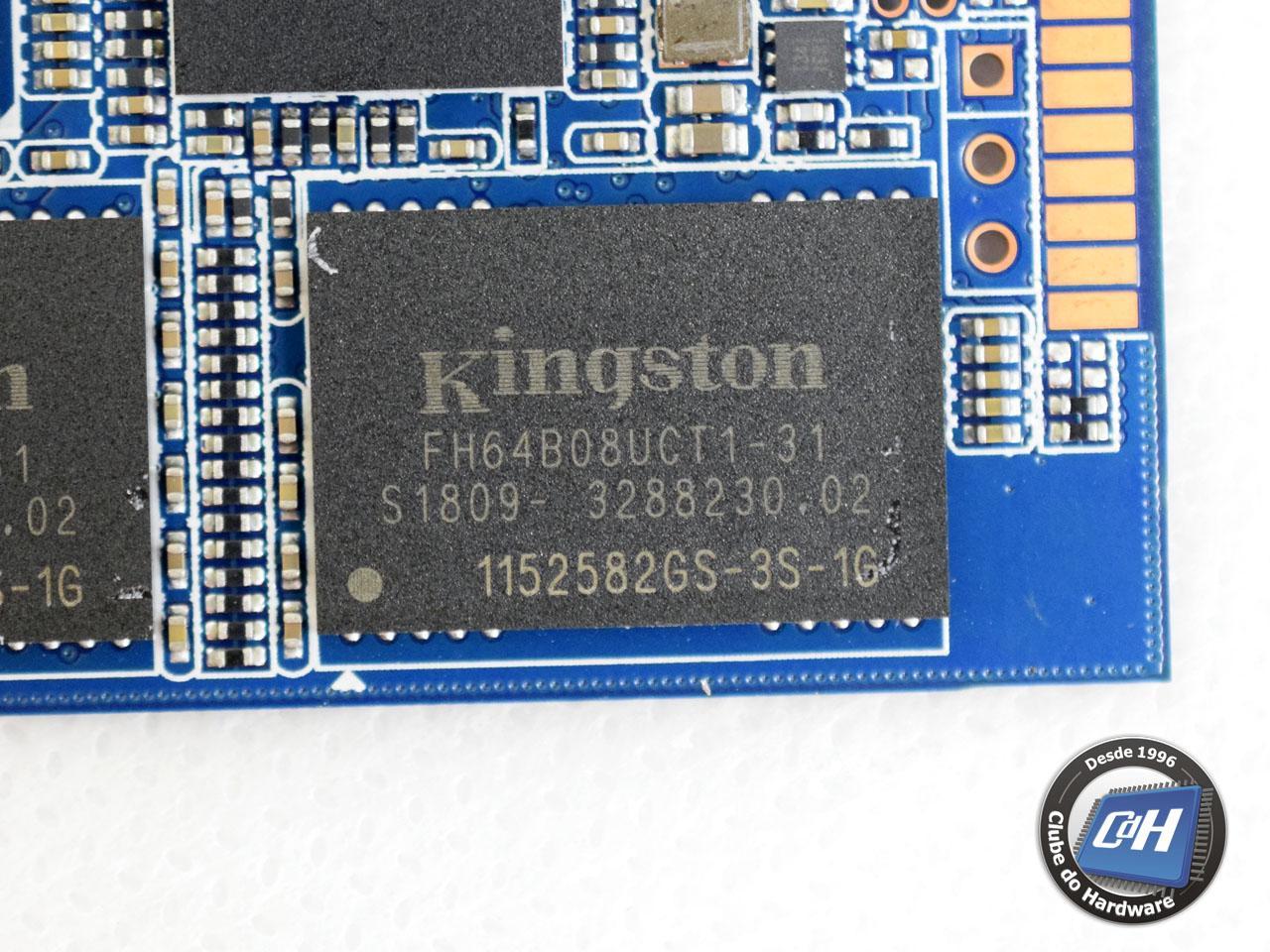

Os chips de memória flash NAND 3D TLC têm marcação Kingston FH64B08UCT1-31.
Figura 8: chip de memória
