Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Cooler Master GX 750 W. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.
Esta fonte de alimentação usa duas pontes de retificação GBU1006 conectadas em paralelo em seu estágio primário, cada uma suportando até 10 A a 100° C . Em 115 V esta fonte seria capaz de extrair até 2.300 W da rede elétrica; assumindo uma eficiência de 80%, as pontes permitiriam que esta fonte fornecesse até 1.840 W sem a queima desses componentes. Isto que é superdimensionamento! Claro que estamos falando apenas desses componentes e o limite real dependerá de outros componentes da fonte de alimentação.
No circuito PFC ativo desta fonte são usados dois transistores MOSFET SPW20N60C3, cada um capaz de fornecer até 20,7 A a 25°C ou 13,1 A a 100°C em modo contínuo (veja a diferença que a temperatura faz) ou até 62,1 A a 25°C em modo pulsante. Esses transistores apresentam uma resistência de 190 mΩ quando ligados, uma característica chamada RDS(on). Este número indica a quantidade de potência que será desperdiçada, portanto quanto menor este valor melhor, já que menos potência será desperdiçada, aumentando assim a eficiência.
Esta fonte usa um capacitor da Su’scon rotulado a 85° C para filtrar a saída do circuito PFC ativo.
Na seção de chaveamento dois transistores de potência MOSFET SPP20N60C3 são usados na tradicional configuração direta com dois transistores. As especificações desses transistores foram publicadas acima.

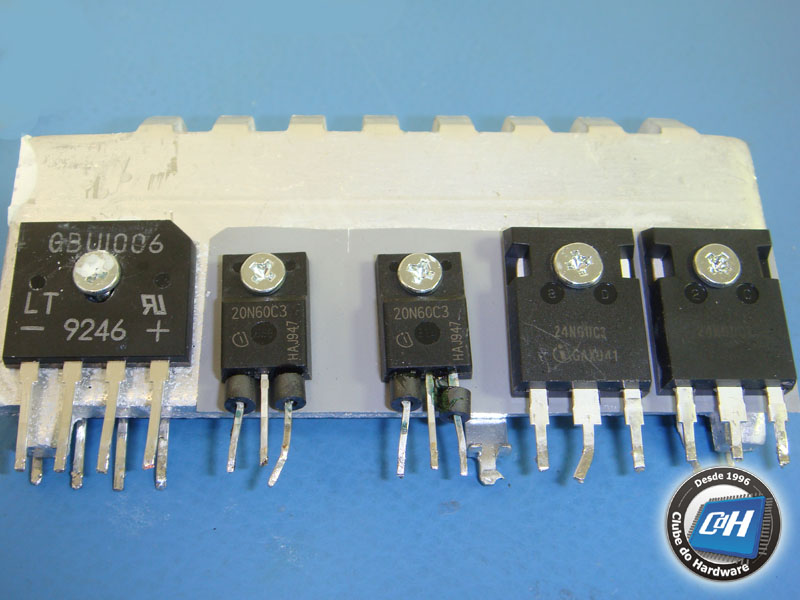

Figura 9: Pontes de retificação, transistores chaveadores e transistores do PFC ativo.
Os transistores chaveadores são controlados pelo famoso controlador PFC/PWM CM6800.

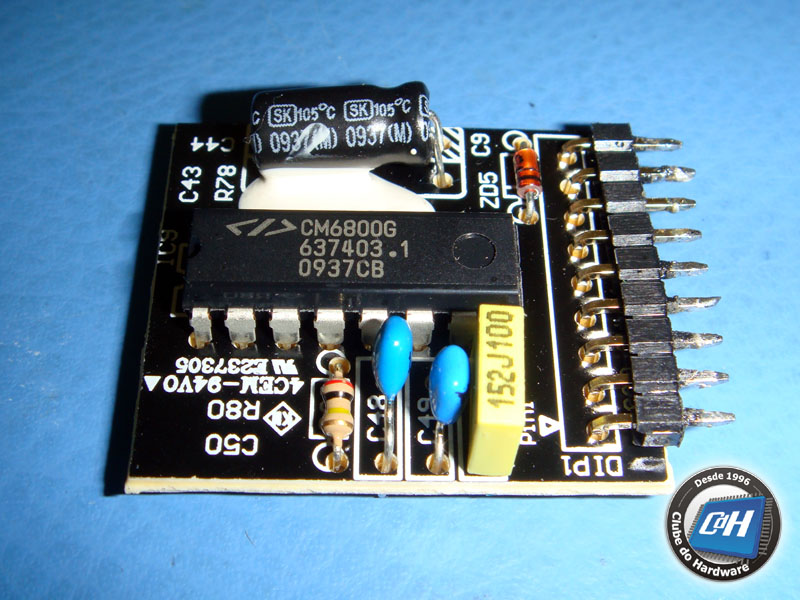

Figura 10: Controlador PFC/PWM.
