Teste da Fonte de Alimentação Duex DX500SE
Produto Bomba

Análise do Primário

Vamos agora dar uma olhada em profundidade no primário da Duex DX500SE. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial “Anatomia das Fontes de Alimentação Chaveadas”.

Em vez de usar uma ponte de retificação “pronta”, a Duex DX500SE usa quatro diodos 1N5408, cada um suportando até 3 A a 105° C. Isto que significa que em teoria você seria capaz de extrair até 345 W em uma rede elétrica de 115 V a 105° C; assumindo uma eficiência de 80%, a ponte permitiria que esta fonte fornecesse até 276 W a 105° C. Claro que estes números são teóricos e estamos falando apenas desses componentes e o limite real dependerá de outros componentes da fonte de alimentação.

Duex DX 500 SE PSU
Figura 10: Um dos diodos da ponte de retificação

O circuito dobrador de tensão usa dois capacitores eletrolíticos de 560 µF x 200 V, de uma empresa chamada Cheng, e rotulados a 105° C. Ver Figura 10.

Duex DX 500 SE PSU

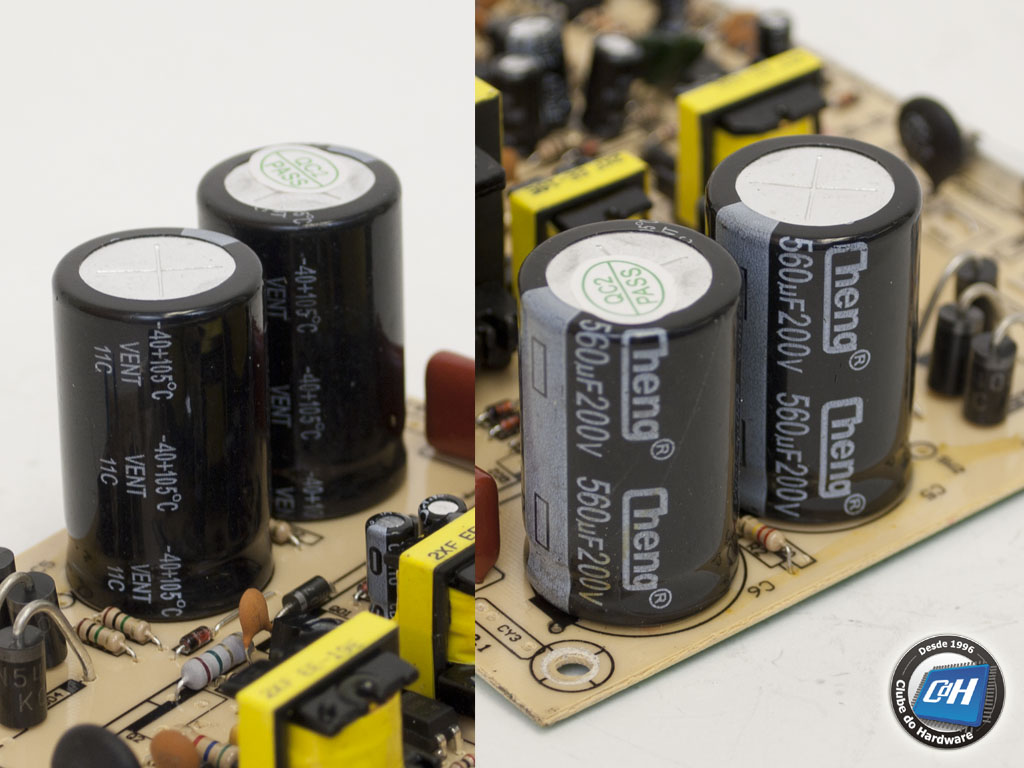

Figura 11: Capacitores

Na seção de chaveamento, dois transistores NPN KSH13007 são usados na obsoleta configuração meia-ponte. Cada transistor suporta até 8 A a 25° C em modo contínuo ou até 16 A a 25° C em modo pulsante. Esses transistores são bastante populares em fontes de alimentação de baixo custo.

Duex DX 500 SE PSU
Figura 12: Transistores chaveadores

Os transistores chaveadores são controlados por um circuito integrado SDC7500, que está fisicamente instalado no secundário da fonte.

Duex DX 500 SE PSU

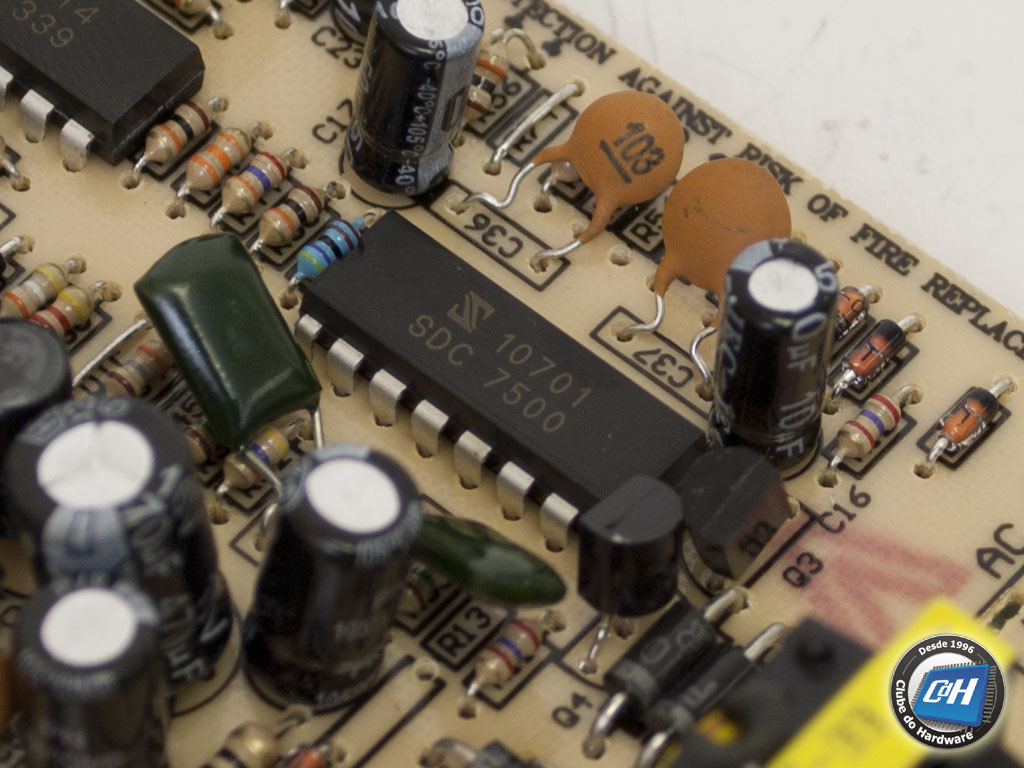

Figura 13: Controlador PWM

Vamos agora dar uma olhada no secundário desta fonte de alimentação.
