Testes de Carga
Nós fizemos vários testes com esta fonte de alimentação, conforme descrito em nosso artigo Nossa Metodologia de Testes de Fontes de Alimentação.
Como com fontes de marcas nacionais de baixo custo nunca temos como saber de antemão se elas vão conseguir entregar suas potências rotuladas ou não, nós as testamos de maneira um pouco diferente. Nós vamos aumentando a carga aos poucos, até descobrirmos o máximo que a fonte é capaz de fornecer. Como sempre, nós puxamos sempre mais corrente/potência das saídas de +12 V, pois isso reflete melhor o uso de um computador moderno, visto que o processador e a placa de vídeo são conectados a esta saída.
Se você somar todas as potências listadas para cada teste você pode encontrar um valor diferente do que publicamos na linha “Total” abaixo. Como cada saída pode ter uma pequena variação (por exemplo, a saída de +5V trabalhando a 5,10 V) a quantidade total de potência sendo fornecida é um pouco diferente do valor calculado. Na linha “Total” estamos usando a quantidade real de potência sendo fornecida, medida pelo nosso testador de carga.
+12VA e +12VB são as entradas independentes de +12 V do nosso testador de carga e como esta fonte só possui um único barramento ambas foram conectadas ao único barramento existente. A entrada +12VB foi ligada ao conector ATX12V enquanto todos os demais conectores foram ligados à entrada +12VA do nosso testador.
Entrada |
Teste 1 |
Teste 2 |
Teste 3 |
Teste 4 |
+12VA |
3 A (36 W) |
3,5 A (42 W) |
4,5 A (54 W) |
5,5 A (66 W) |
+12VB |
2,5 A (30 W) |
3,25 A (39 W) |
4 A (48 W) |
5 A (60 W) |
+5 V |
1 A (5 W) |
1 A (5 W) |
1,5 A (7,5 W) |
1,5 A (7,5 W) |
+3,3 V |
1 A (3,3 W) |
1 A (3,3 W) |
1,5 A (4,95 W) |
1,5 A (4,95 W) |
+5VSB |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
-12 V |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
Total |
82,4 W |
96,5 W |
126,5 W |
141,2 W |
% Carga Máx. |
35,8% |
42,0% |
55,0% |
61,4% |
Temp. Ambiente |
43,5° C |
42,9° C |
42,9° C |
42,8° C |
Temp. Fonte |
42,8° C |
44,6° C |
45,3° C |
46,2° C |
Estabilidade da Tensão |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Oscilação e Ruído |
Reprovada em +5 V |
Reprovada em +5 V |
Reprovada em +5 V |
Reprovada em +5 V |
Potência CA |
107,4 W |
124,4 W |
162,1 W |
181,3 W |
Eficiência |
76,7% |
77,6% |
78,0% |
77,9% |
Tensão CA |
115,8 V |
115,6 V |
115,1 V |
115,0 V |
Fator de Potência |
0,637 |
0,646 |
0,654 |
0,649 |
Resultado Final |
Reprovada |
Reprovada |
Reprovada |
Reprovada |
Entrada |
Teste 5 |
Teste 6 |
Teste 7 |
+12VA |
6,25 A (75 W) |
7,5 A (90 W) |
8,25 A (99 W) |
+12VB |
6 A (72 W) |
7 A (84 W) |
8 A (96 W) |
+5 V |
2 A (10 W) |
2 A (10 W) |
2,5 A (12,5 W) |
+3,3 V |
2 A (6,6 W) |
2 A (6,6 W) |
2,5 A (8,25 W) |
+5VSB |
1 A (5 W) |
1 A (5 W) |
1 A (5 W) |
-12 V |
0,5 A (6 W) |
0,5 A (6 W) |
0,5 A (6 W) |
Total |
166,8 W |
190,7 W |
229,1 W |
% Carga Máx. |
72,5% |
82,9% |
99,6% |
Temp. Ambiente |
42,9° C |
43,5° C |
44,7° C |
Temp. Fonte |
46,5° C |
47,6° C |
49,0° C |
Estabilidade da Tensão |
Reprovada em +12 V |
Reprovada em +12 V |
Reprovada em +12 V |
Oscilação e Ruído |
Reprovada em +5 V |
Reprovada em +5 V |
Reprovada em +5 V |
Potência CA |
215,1 W |
248,4 W |
305,2 W |
Eficiência |
77,5% |
76,8% |
75,1% |
Tensão CA |
114,7 V |
114,1 V |
114,8 V |
Fator de Potência |
0,653 |
0,656 |
0,651 |
Resultado Final |
Reprovada |
Reprovada |
Reprovada |
A Max Power MP-230-RSTD é realmente uma fonte de 230 W, ou seja, sua potência rotulada é a sua “potência real”.
Só que potência não é tudo. Por ter componentes de filtragem faltando no secundário, o nível de ruído elétrico na saída +5 V esteve o tempo inteiro acima do máximo permitido, variando entre 71,6 mV (teste um) e 88,4 mV (teste sete), oferecendo risco de uso em qualquer nível de carga.
A saída de +12 V ficou com valor abaixo do mínimo tolerado a partir do teste cinco, quando puxamos 177 W desta fonte.
A eficiência ficou sempre abaixo de 80%, mas este pelo menos já era um resultado esperado por ela ser uma fonte de baixo custo.
Abaixo você confere os níveis de oscilação e ruído durante o teste sete. Os valores máximos permitidos são 120 mV para as saídas de +12 V e 50 mV para as saídas +5 V e +3,3 V. Todos os valores são de pico-a-pico.

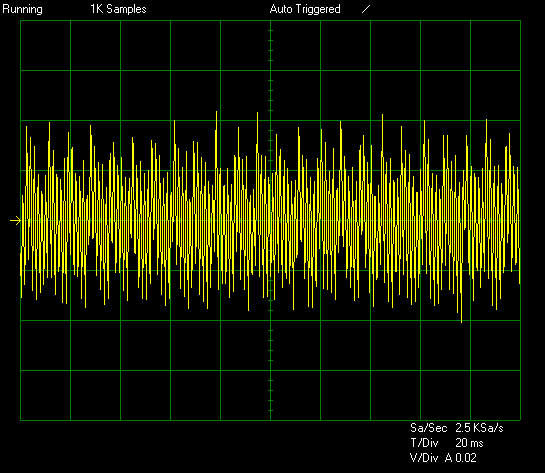

Figura 14: Entrada +12VA do testador de carga com a fonte entregando 229,1 W (87,6 mV).

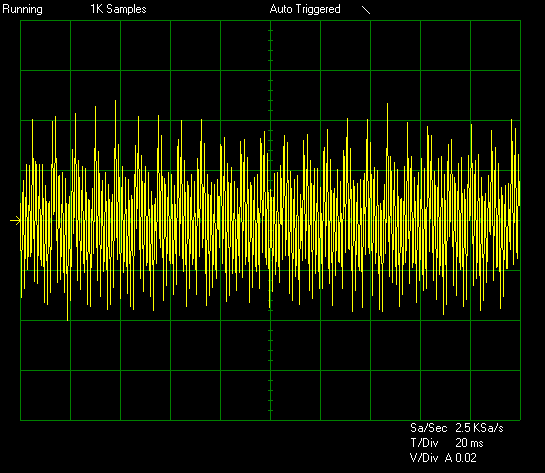

Figura 15: Entrada +12VB do testador de carga com a fonte entregando 229,1 W (88,2 mV).
Figura 16: Entrada +5 V do testador de carga com a fonte entregando 229,1 W (88,4 mV).

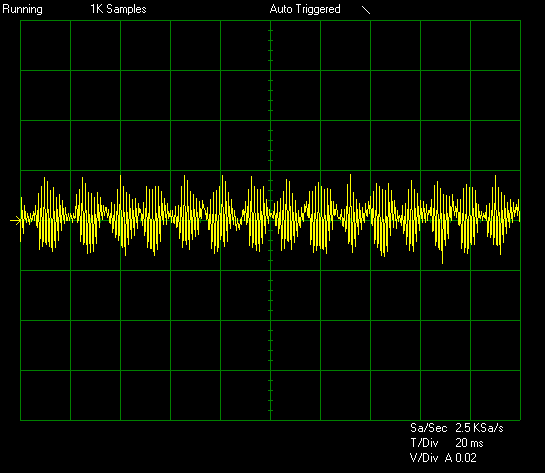

Figura 17: Entrada +3,3 V do testador de carga com a fonte entregando 229,1 W (36,2 mV).
Como o nível de ruído já estava acima do máximo permitido, resolvemos não sobrecarregar esta fonte.
