Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Max Power MP-550-RSTD. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.

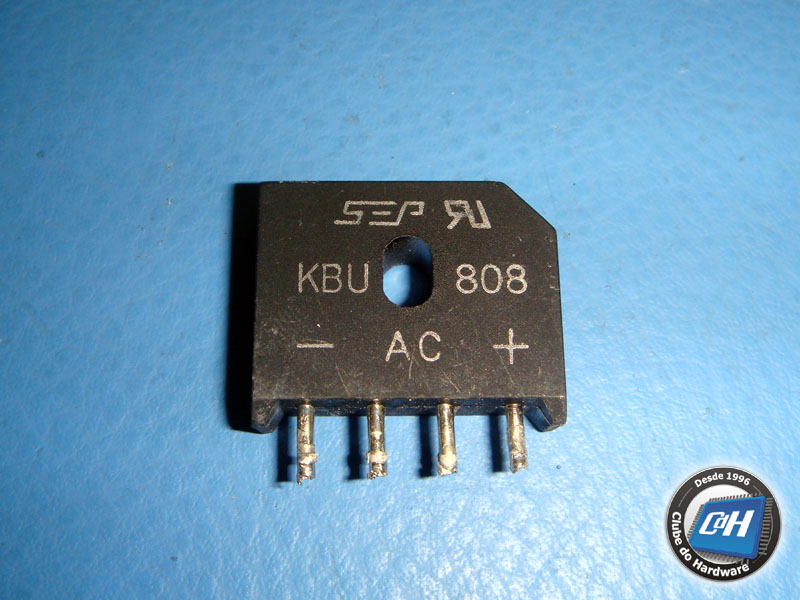

Esta fonte usa uma ponte de retificação KBU808, que suporta até 8 A a 100 °C, se um dissipador de calor for usado, o que não é o caso, ou até 6 A a 45 °C se um dissipador não for instalado. Com isso esta fonte em teoria é capaz de extrair até 690 W em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, esta ponte permitiria que esta fonte fornecesse até 552 W sem a queima deste componente. Claro que estamos falando apenas deste componente e o limite real dependerá de outros componentes da fonte de alimentação.
Figura 8: Ponte de retificação.
Como explicamos na introdução, em vez de usar a obsoleta topologia meia-ponte, esta fonte usa a topologia de chaveamento direto com dois transistores. Dois transistores MOSFET SPP16N50C3 são usados, cada um suportando até 16 A a 25 °C ou 10 A a 100 °C em modo contínuo ou até 48 A a 25 °C em modo pulsante, apresentando um RDS(on) de 280 mΩ. Esta característica indica a resistência do transistor quando ele está ligado e quanto menor este valor, melhor (maior será a eficiência da fonte).
Figura 9: Transistores chaveadores.

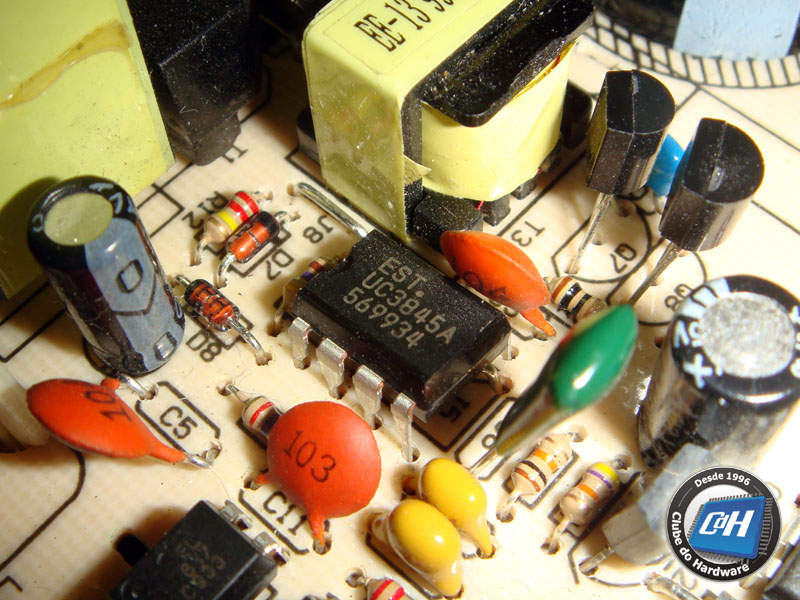

Os transistores chaveadores são controlados por um circuito integrado UC3845A.
Figura 10: Controlador PWM.
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
