Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da OCZ StealthXStream 400 W. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.
Esta fonte de alimentação usa uma ponte de retificação KBU10J em seu primário, que é capaz de fornecer até 10 A a 100 °C se um dissipador de calor for usado ou até 8 A a 50 °C se um dissipador não for usado, o que infelizmente é o caso. Esta fonte seria capaz de extrair até 920 W em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, a ponte permitiria que esta fonte fornecesse até 736 W sem a queima deste componente. Claro que estamos falando apenas desses componentes e o limite real dependerá de outros componentes da fonte de alimentação. A C3Tech DSA-5060V, que em teoria é uma fonte de 600 W, usa um retificador com um menor limite de corrente aqui (6 A a 45 °C se um dissipador não for usado, o que é o caso). Hum...

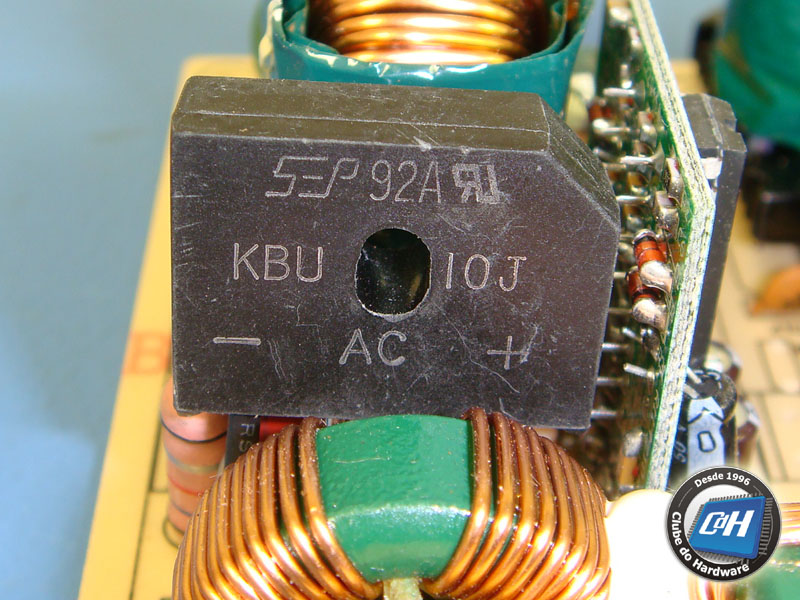

Figura 9: Ponte de retificação.
No circuito PFC ativo desta fonte são usados dois transistores de potência MOSFET STP14NK50ZFP, cada um capaz de fornecer até 14 A a 25 °C ou 7,6 A a 100 °C (veja a diferença que a temperatura faz) em modo contínuo ou 48 A a 25 °C em modo pulsante. Esses transistores apresentam uma resistência de 380 mΩ quando ligados, parâmetro conhecido como RDS(on). Quanto menor este valor melhor, pois significa que o transistor consumirá menos quando estiver ligado, resultando em uma maior eficiência para a fonte. Estes são exatamente os mesmos transistores usados na C3Tech DSA-5060V.

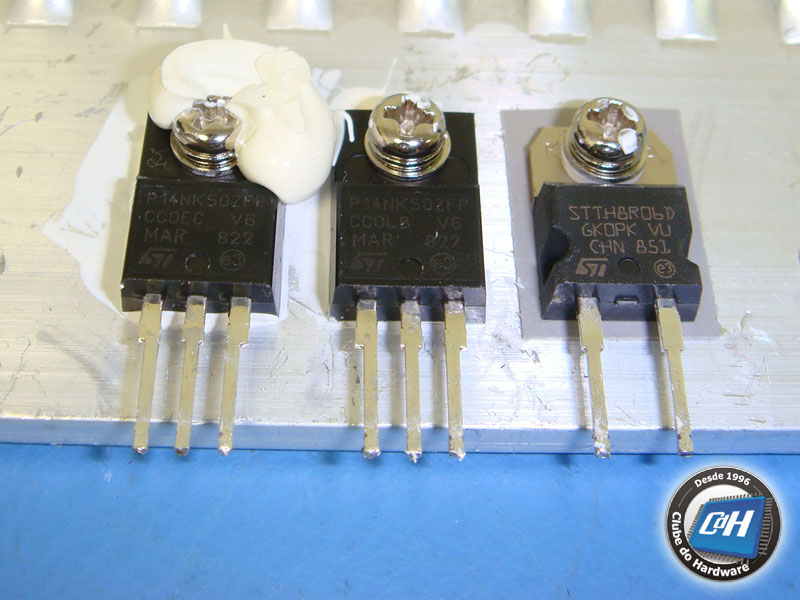

Figura 10: Transistores do PFC ativo e diodo.
O capacitor eletrolítico responsável por filtrar a saída do circuito PFC ativo é japonês da Rubycon e rotulado a 85 °C. A C3Tech DSA-5060V usa um capacitor chinês da Samxon aqui.
Na seção de chaveamento outros dois transistores de potência MOSFET STP14NK50ZFP são usados na tradicional configuração direta com dois transistores. A C3Tech DSA-5060V usa transistores com limites de corrente inferiores (10 A a 25º ou 6,3 A a 100 °C).

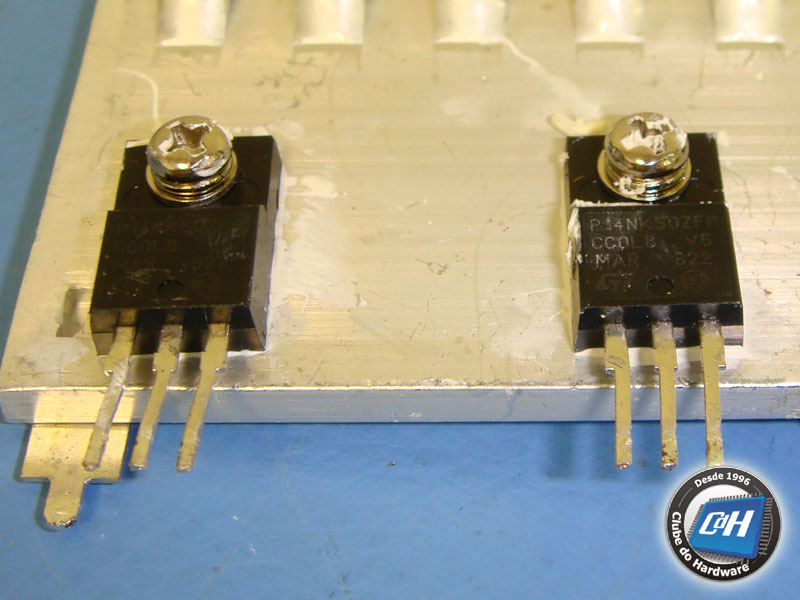

Figura 11: Transistores chaveadores.
O primário é controlado por um controlador PFC/PWM CM6800.

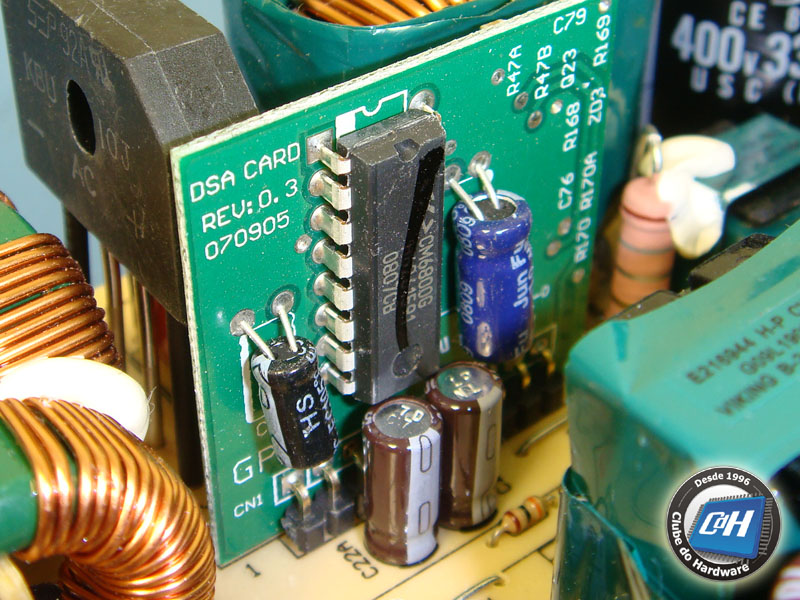

Figura 12: Controlador PFC/PWM.
