Placa-mãe ASRock AB350 Pro4
Produto Recomendado

Periféricos on-board

O chipset AMD B350 é uma solução de chip único. Ele oferece seis portas SATA-600, suportando RAID (0, 1 e 10). A AB350 Pro4 traz esta seis portas portas.

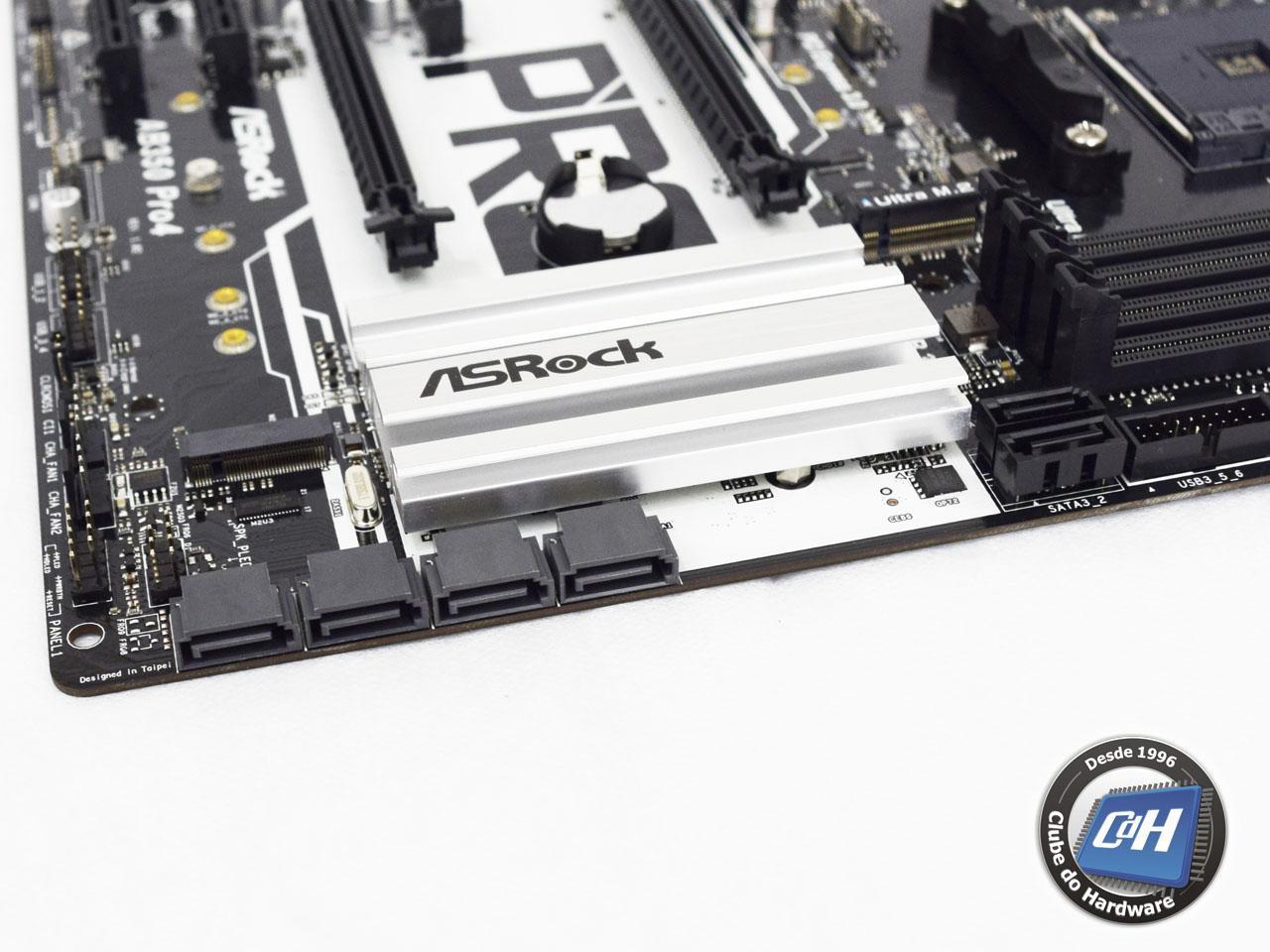

As portas SATA são instaladas na borda da placa-mãe, conforme podemos ver na Figura 4. Quatro destas portas são rotacionadas em 90 graus.


Figura 4: as seis portas SATA-600

O chipset AMD B350 suporta seis portas USB 2.0, duas portas USB 3.0 (também chamadas de USB 3.1 Geração 1) e duas portas USB 3.1 Geração 2. Há ainda quatro portas USB 3.0 controladas diretamente pelo processador.

A ASRock AB350 Pro4 oferece seis portas USB 2.0, duas localizadas no painel traseiro e quatro disponíveis através de dois conectores localizados na placa-mãe. Ela também oferece oito portas USB 3.0, seis no painel traseiro da placa-mãe, sendo cinco tipo A e uma tipo C, e duas disponíveis através de um conector na placa-mãe.

A ASRock AB350 Pro4 não traz portas FireWire nem Thunderbolt, nem portas USB 3.1 geração 2.

Esta placa-mãe utiliza um codec Realtek ALC892, que fornece áudio 7.1+2 com relação sinal/ruído de 97 dBA nas saídas analógicas e de 90 dBA para as entradas analógicas, resolução de 24 bits e taxa de amostragem de 192 kHz. Estas especificações são boas para o usuário médio, mas se você pretende trabalhar profissionalmente com edição de áudio analógico, vai precisar investir em uma placa de som.

A placa-mãe não vem com saída de áudio SPDIF óptica nem conector para saída digital. As saídas de áudio são compartilhadas.

A ASRock AB350 Pro4 tem uma porta Gigabit Ethernet controlada por um chip Realtek RTL8111GR.

Na Figura 5 podemos ver o painel traseiro da placa-mãe com um conector PS/2 para teclado ou mouse, duas portas USB 2.0, saída VGA, saída DVI-D, saída HDMI, uma porta USB 3.0 tipo C, cinco portas USB 3.0 tipo A (azuis), uma porta Gigabit Ethernet e conectores de áudio analógico. Note que as saídas de vídeo só são utilizadas no caso de você instalar um processador soquete AM4 com vídeo integrado.


Figura 5: painel traseiro da placa-mãe

A ASRock AB350 Pro4 não tem LEDs de iluminação, mas suporta a instalação de fitas de LED RGB.

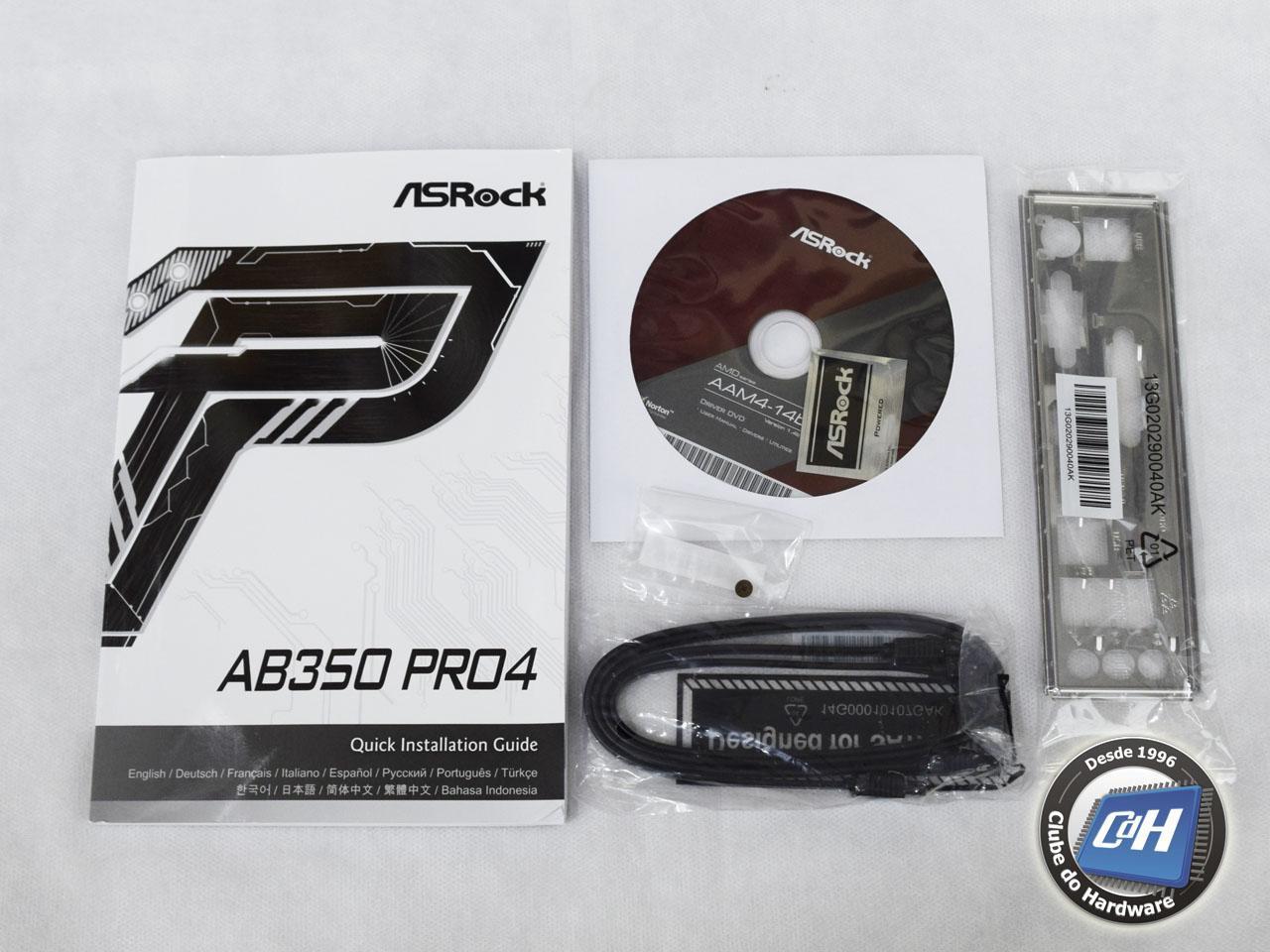

Na Figura 6, você pode ver o conjunto simples de acessórios que vem com a ASRock AB350 Pro4.


Figura 6: Acessórios


Comentários de usuários

Respostas recomendadas

Ótimo review @Rafael Coelho! Já vinha notando essa placa por um bom preço e excelentes recursos, por 500 reais com 4 slots de RAM, dissipador nos VRM e Mosfets e conector pro LED do Ryzen 7, é excelente, mas não tinha nenhum review aqui do Brasil. O que me deixou um pé atrás foi esse relato que li no overclock.net: "We suspected it was 6+3 via doublers with PK616 lowside mosfets (26Apackage limit , not great). However it turns out buildzoid got an alternate version with SM4336 and SM4337 and he states that it is actually 3 phases with 2 sets of mosfets per a phase."



Então a versão que vocês testaram foi fabricada aqui no Brasil? (se não me engano era a Braview que fabricava pra AsRock aqui, em MG, ainda permanece?). Se sim, então a versão com 9 fases estar sendo fabricada aqui é uma ótima notícia.



Vocês fizeram testes de OC na prática? Será que ela aguenta um R7 com um OC básico em 3.8?

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
35 minutos atrás, Steeveantonichen disse:

Ótimo review @Rafael Coelho! Já vinha notando essa placa por um bom preço e excelentes recursos, por 500 reais com 4 slots de RAM, dissipador nos VRM e Mosfets e conector pro LED do Ryzen 7, é excelente, mas não tinha nenhum review aqui do Brasil. O que me deixou um pé atrás foi esse relato que li no overclock.net: "We suspected it was 6+3 via doublers with PK616 lowside mosfets (26Apackage limit , not great). However it turns out buildzoid got an alternate version with SM4336 and SM4337 and he states that it is actually 3 phases with 2 sets of mosfets per a phase."



Então a versão que vocês testaram foi fabricada aqui no Brasil? (se não me engano era a Braview que fabricava pra AsRock aqui, em MG, ainda permanece?). Se sim, então a versão com 9 fases estar sendo fabricada aqui é uma ótima notícia.



Vocês fizeram testes de OC na prática? Será que ela aguenta um R7 com um OC básico em 3.8?

Não chegamos a fazer testes do overclock nesta placa-mãe. E, até onde sabemos, apenas placas-mãe baseadas no chipset A320 são fabricadas no Brasil.

Link para o comentário
Compartilhar em outros sites

Legal essa placa, e o preço também!

Qualquer placa usada para AM3+ que tenha 2 slots PCI Express para VGAs, já custa o valor dessa placa toda aí...

Quase não acreditei no valor, mas se ficar nesse patamar de valor, está muito bom!

Achei legal também, o QRCode para mais informações nas opções de BIOS.

Link para o comentário
Compartilhar em outros sites

Em 11/04/2018 às 09:33, Steeveantonichen disse:

Ótimo review @Rafael Coelho! Já vinha notando essa placa por um bom preço e excelentes recursos, por 500 reais com 4 slots de RAM, dissipador nos VRM e Mosfets e conector pro LED do Ryzen 7, é excelente, mas não tinha nenhum review aqui do Brasil. O que me deixou um pé atrás foi esse relato que li no overclock.net: "We suspected it was 6+3 via doublers with PK616 lowside mosfets (26Apackage limit , not great). However it turns out buildzoid got an alternate version with SM4336 and SM4337 and he states that it is actually 3 phases with 2 sets of mosfets per a phase."



Então a versão que vocês testaram foi fabricada aqui no Brasil? (se não me engano era a Braview que fabricava pra AsRock aqui, em MG, ainda permanece?). Se sim, então a versão com 9 fases estar sendo fabricada aqui é uma ótima notícia.



Vocês fizeram testes de OC na prática? Será que ela aguenta um R7 com um OC básico em 3.8?

Ela é (3+3)+3 mesmo, deve se comportar semelhante a uma 4+2

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

a minha e uma asrock ab350 pro4 am4 to com ela ja vai pra uns 6 meses e venho apresentar problema agora na entrada rj45, não faço nem ideia de como isso aconteceu fica dando desconecte na rede toda hr, ai quando quer ela funciona. enfim ja fiz de tudo até ja fiz um jumper setup, nada adianta vou comprar uma placa de rede PCI agora para testar, eu particulamente me descepcionei, vou ver se compro uma asus futuramente a rog strix. mais em questão de recursos e preço e uma ótima escolha.
