Regulador de tensão
O circuito regulador de tensão da ASRock Fatal1ty X399 Professional Gaming tem oito fases para o processador. Ele é controlado por um chip International Rectifier IR35201, usando um projeto digital. Cada fase usa um circuito integrado IR 3555M, que contém tanto o MOSFET “lado alto” quanto o “lado baixo”.
Note que a placa-mãe vem com dois conectores de alimentação para o processador, um EPS12V e um ATX12V opcional.

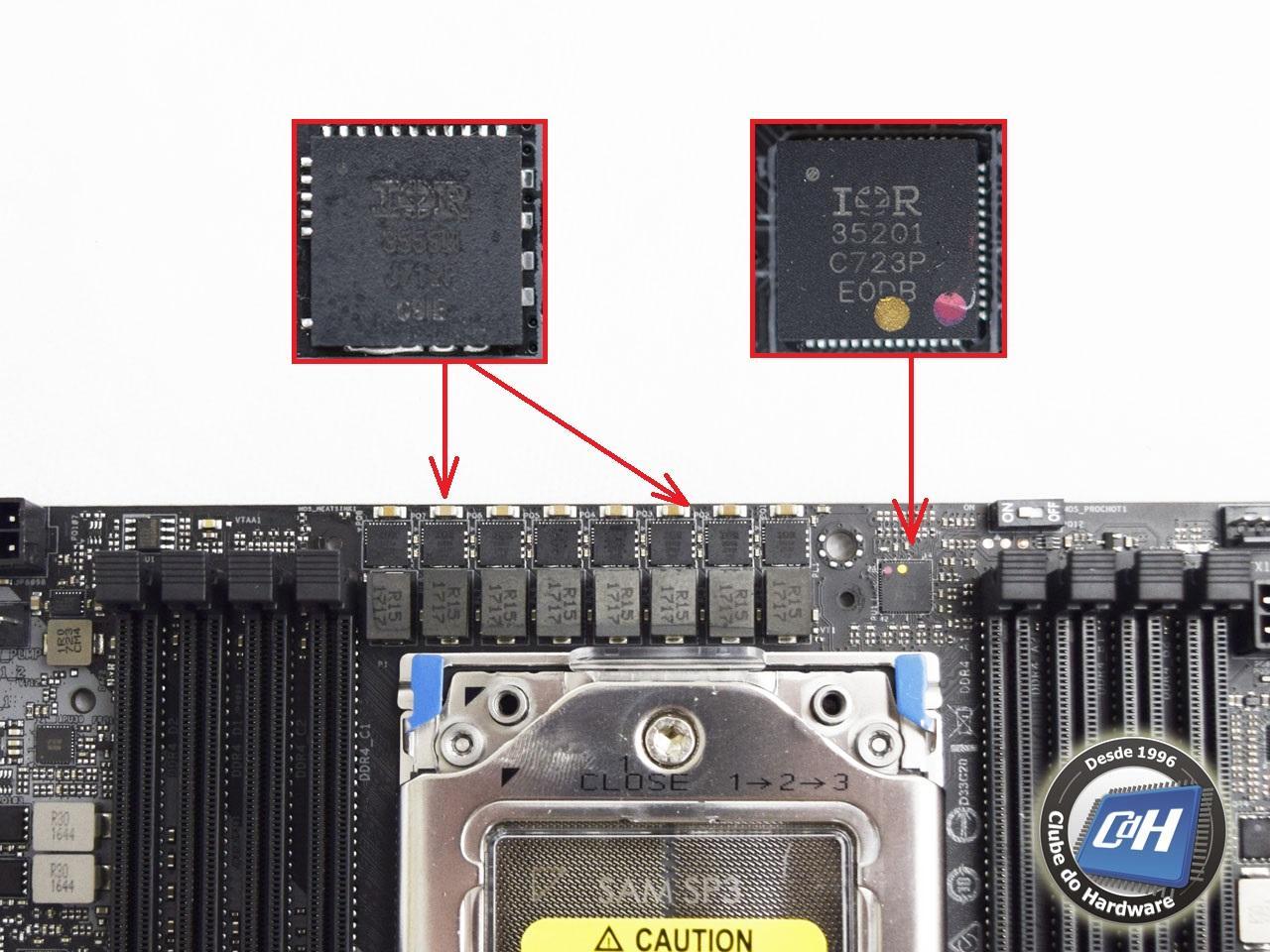

Figura 10: circuito regulador de tensão
A ASRock Fatal1ty X399 Professional Gaming utiliza capacitores sólidos e bobinas de ferrite.
Se você quiser aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
