Regulador de tensão
O circuito regulador de tensão do processador da ASRock Fatal1ty X470 Gaming K4 é topo de linha, utilizando 12 (8 + 4) fases para o processador, com projeto digital. O regulador de tensão é controlado por um chip Intersil ISL95712. Cada fase utiliza dois MOSFETs NIKO-SEM P0903BK ou NIKO-SEM PK618BA.

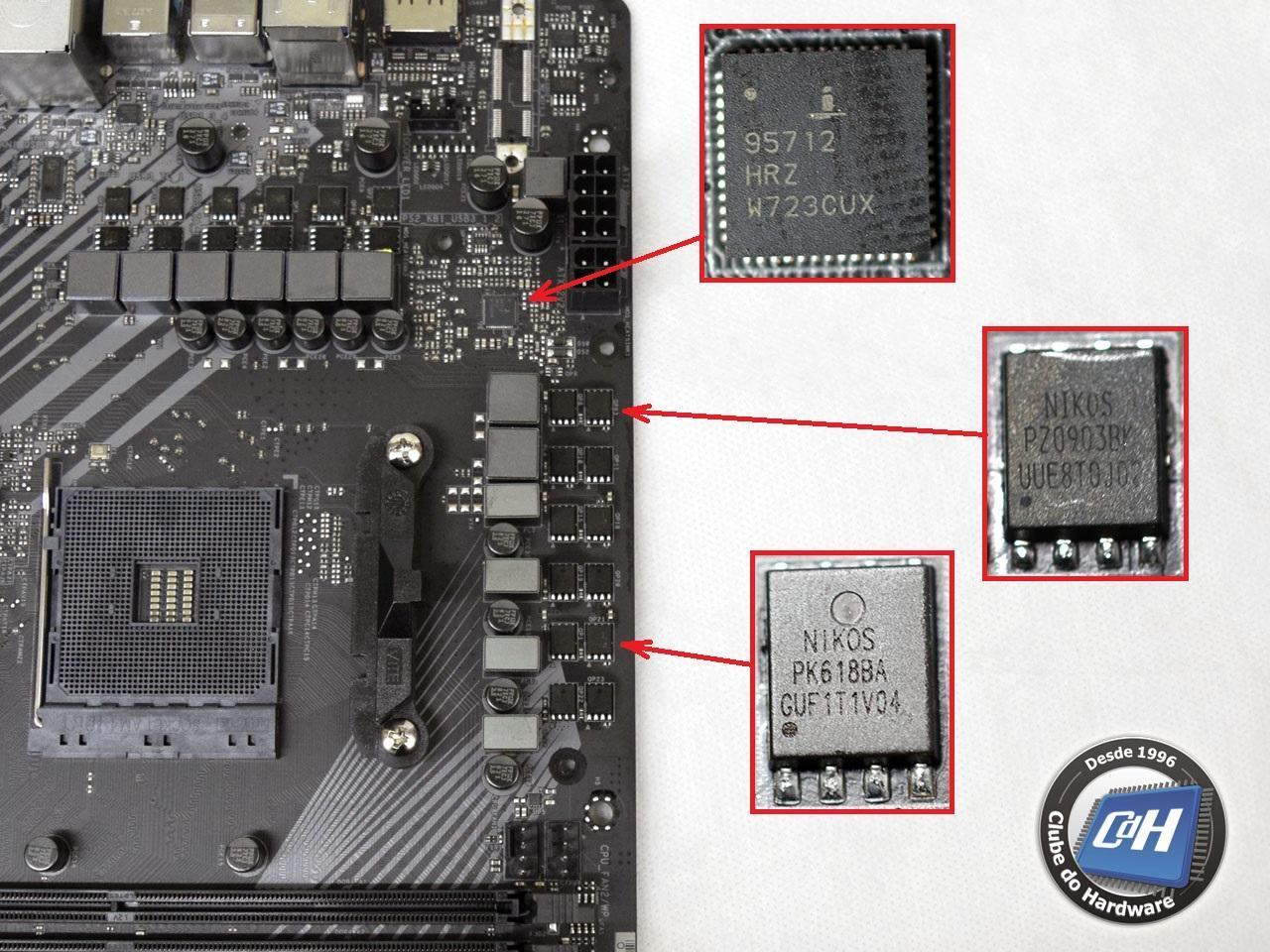

O circuito regulador de tensão é mostrado na Figura 10.
Figura 10: circuito regulador de tensão
A ASRock Fatal1ty X470 Gaming K4 usa capacitores eletrolíticos sólidos (Nichicon 12K Black Caps) e as bobinas desta placa-mãe são de ferrite com especificação de 45 A.
Se você quer aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
