Periféricos on-board
O chipset Intel Z370 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub ou hub controlador de plataforma). Esse chip oferece seis portas SATA-600, suportando RAID (0, 1, 5 e 10).
A placa-mãe traz estas seis portas, instaladas na extremidade da placa-mãe e rotacionadas em 90 graus, de forma que a instalação de placas de vídeo não as bloqueie.
Três das portas SATA-600 são compartilhadas com os slots M.2, de forma que se algum desses slots estiver sendo utilizado, a respectiva porta SATA-600 será desabilitada.

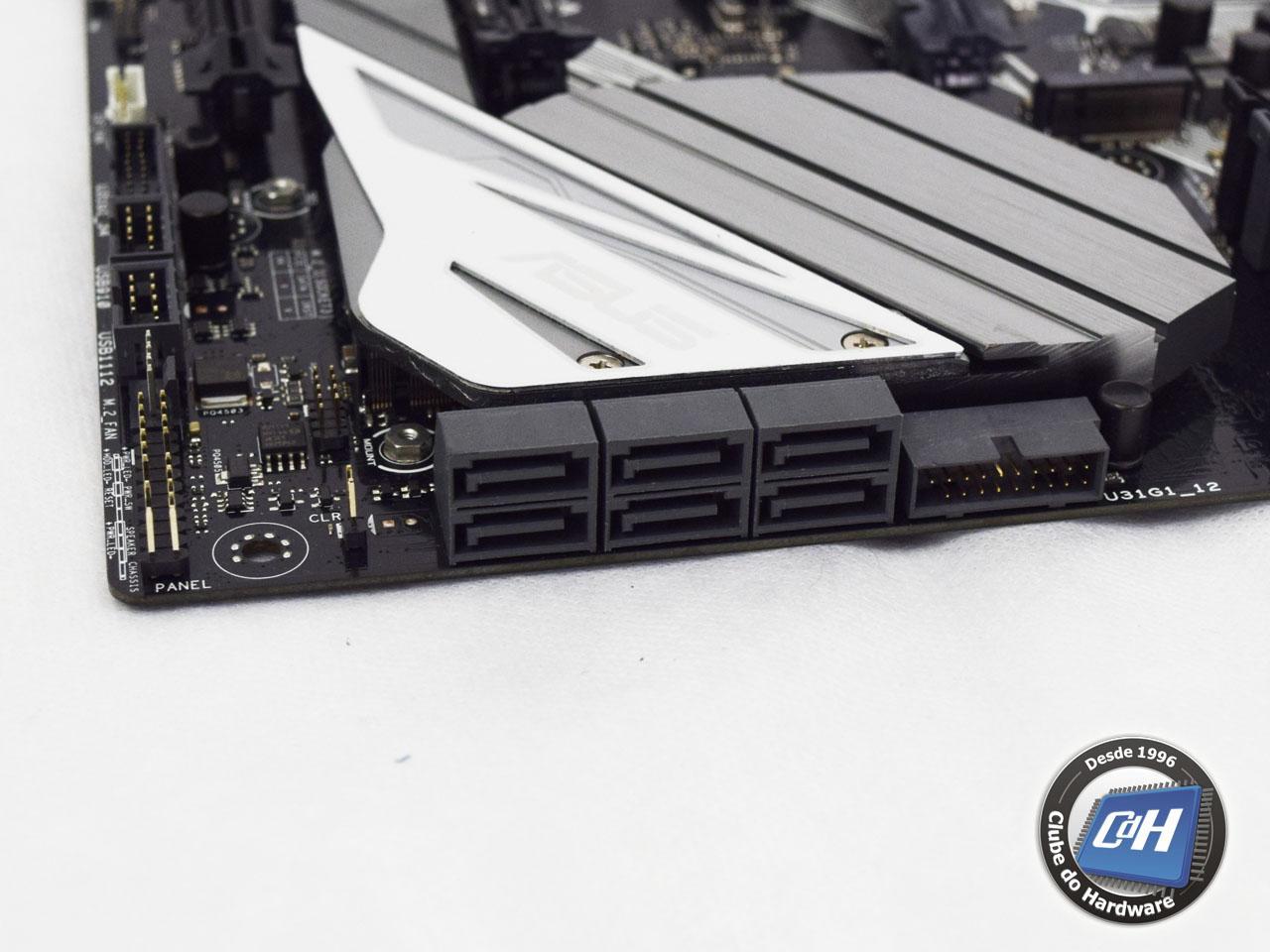

Figura 5: as portas SATA-600
O chipset Intel Z370 suporta 14 portas USB 2.0 e dez portas USB 3.0. A ASUS PRIME Z370-A oferece seis portas USB 2.0, duas no painel traseiro e quatro disponíveis em dois conectores localizados na placa-mãe. Há seis portas USB 3.0, todas controladas pelo chipset, sendo duas delas no painel traseiro e quatro disponíveis em dois conectores. Há ainda duas portas USB 3.1 no painel traseiro (uma tipo A e uma tipo C), controladas por um chip ASMedia ASM3142.
A ASUS PRIME Z370-A não traz portas FireWire nem Thunderbolt.
Esta placa-mãe suporta áudio no formato 7.1, gerado pelo chipset usando um codec Realtek S1220A, que oferece uma relação sinal/ruído de 120 dB para as saídas analógicas e 113 dB para as entradas analógicas, resolução de 32 bits para as saídas com taxa de amostragem de 192 kHz. Este é um codec topo de linha e essas especificações são excepcionais até mesmo para o usuário que pretende trabalhar profissionalmente capturando e editando áudio analógico. O codec é blindado e toda a seção de áudio é fisicamente separada dos outros circuitos, o que reduz a interferência e ajuda o circuito de áudio a atingir suas relações sinal/ruído nominais, e os capacitores da seção de áudio são japoneses e específicos para áudio.
As saídas de áudio analógico são independentes, e a placa-mãe também vem com uma saída SPDIF óptica.
A Figura 5 mostra a seção de áudio da placa-mãe.

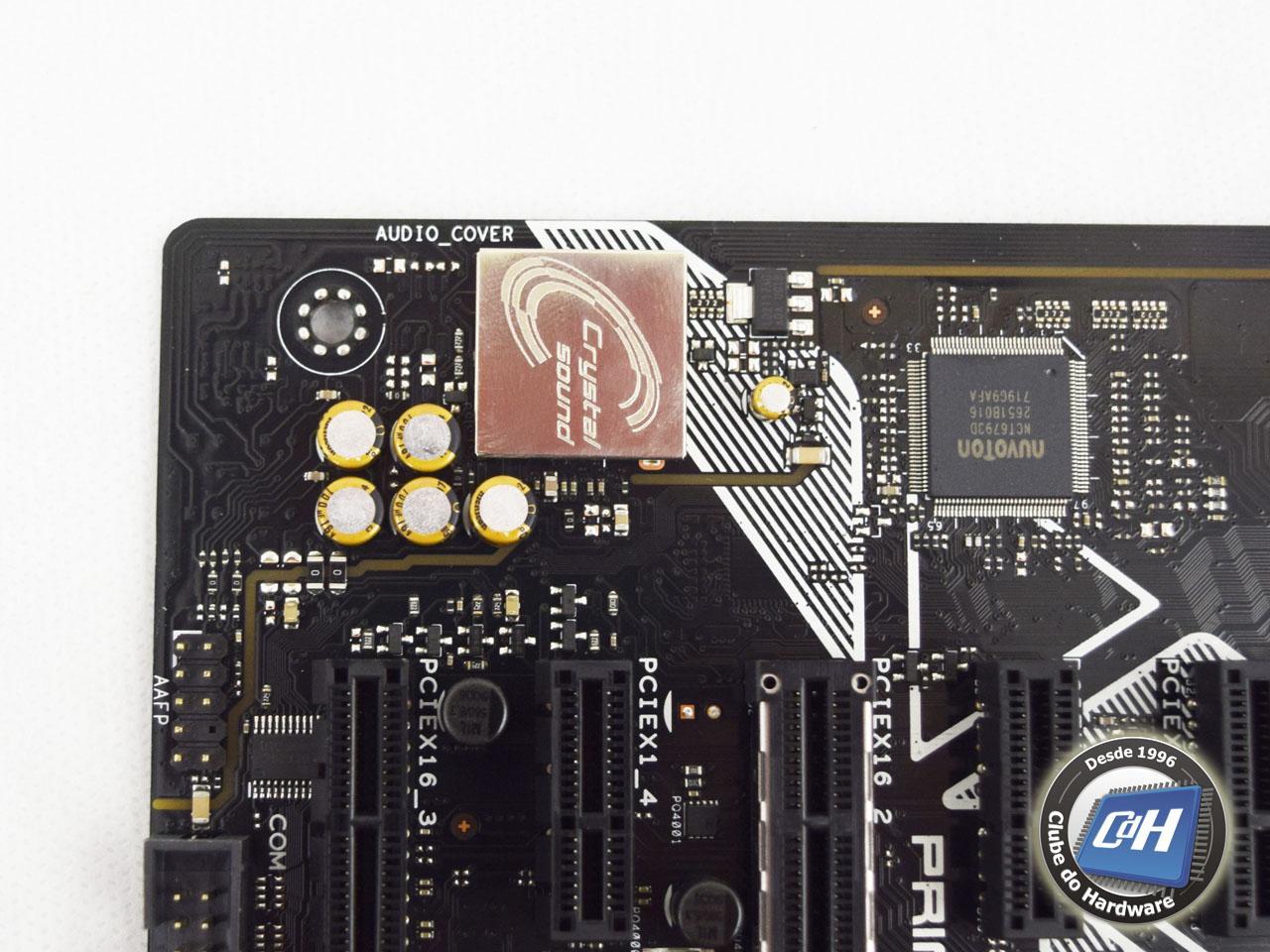

Figura 6: seção de áudio
A placa-mãe analisada vem com uma porta Gigabit Ethernet, controlada por um chip Intel I219V.

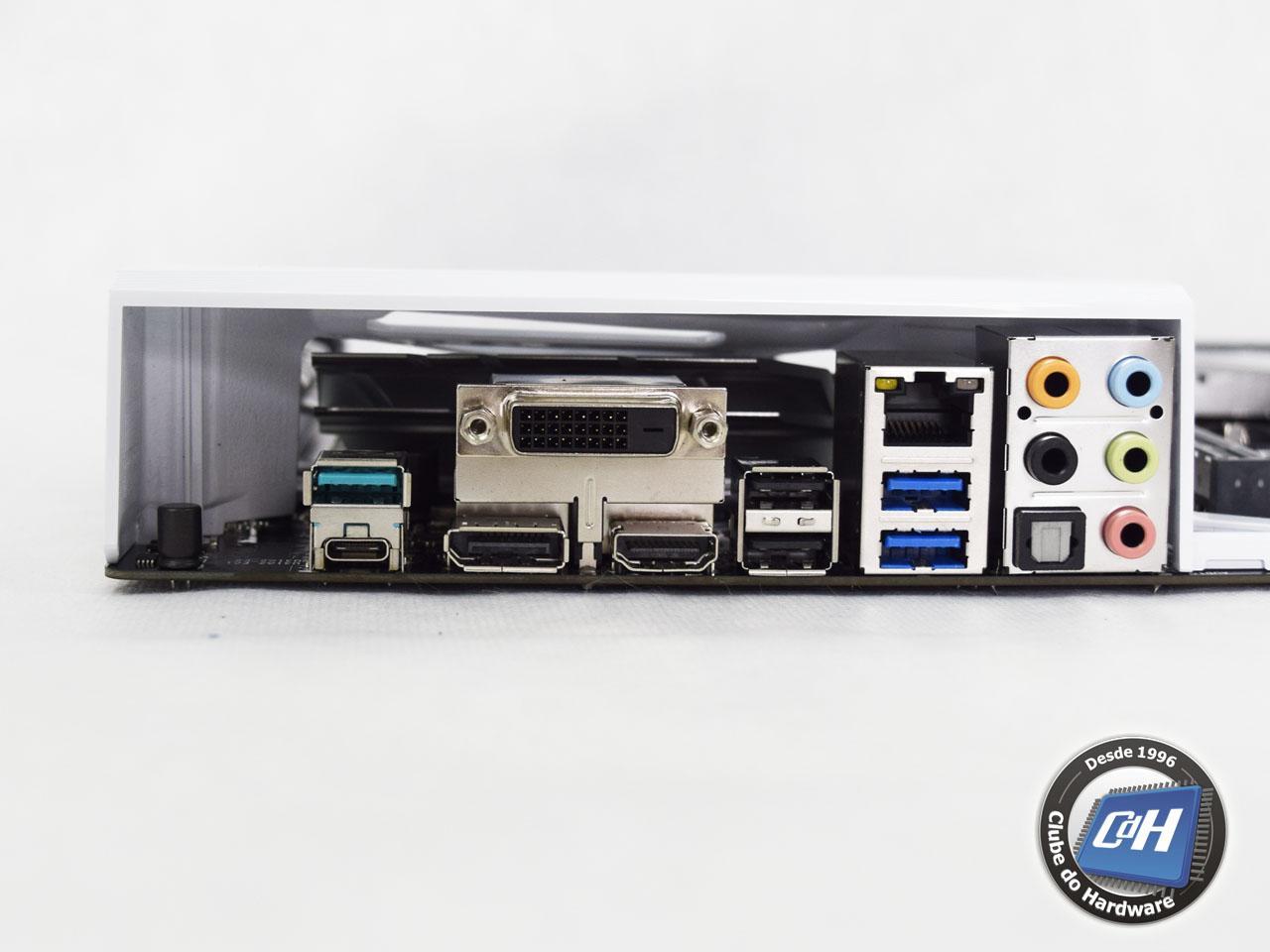

Na Figura 7, podemos ver o painel traseiro da placa-mãe, com duas portas USB 3.1 geração 2 (uma tipo A, e uma tipo C), uma saída DVI-D, uma saída DisplayPort, uma saída HDMI, duas portas USB 2.0, duas portas USB 3.0, uma porta Gigabit Ethernet, saída SPDIF óptica e os conectores de áudio analógico.
Figura 7: painel traseiro
