Periféricos on-board
O chipset AMD X470 é uma solução de chip único. Ele oferece oito portas SATA-600, suportando RAID (0, 1 e 10). A ROG STRIX X470-F GAMING traz seis destas portas.
As portas SATA são instaladas na borda da placa-mãe, conforme podemos ver na Figura 6, rotacionadas em 90 graus, de forma que não sejam bloqueadas por placas de vídeo.
Figura 6: as seis portas SATA-600 controladas pelo chipset
O chipset AMD X370 suporta seis portas USB 2.0, seis portas USB 3.0 (também chamadas de USB 3.1 Geração 1) e duas portas USB 3.1 Geração 2. Há ainda quatro portas USB 3.0 controladas diretamente pelo processador.
A ASUS ROG STRIX X470-F GAMING oferece quatro portas USB 2.0, disponíveis através de dois conectores localizados na placa-mãe. Ela também oferece oito portas USB 3.0, seis no painel traseiro da placa-mãe (uma tipo C e três tipo A) e duas disponíveis através de um conector na placa-mãe (controladas pelo chipset). Ainda há três portas USB 3.1, duas no painel traseiro controladas por um chip ASMedia ASM1143 (tipo A) e uma disponível através de um conector na placa-mãe, controlada pelo chipset.
A ASUS ROG STRIX X470-F GAMING não suporta portas FireWire nem Thunderbolt.
Um dos destaques desta placa-mãe é o circuito de áudio SupremeFX (versão customizada do Realtek ALC1220, 7.1+2 canais, relação sinal/ruído de 120 dB para as saídas analógicas e de 113 dB para as entradas analógicas, resolução de 32 bits, taxa de amostragem de 192 kHz). O codec é coberto por uma blindagem, e toda a seção de áudio é fisicamente separada dos outros circuitos. Todos os capacitores desse circuito são do fabricante japonês Nichicon. As saídas de áudio são independentes e a placa-mãe também vem com saída de áudio SPDIF óptica.
A Figura 7 mostra a seção de áudio da placa-mãe.
Figura 7: circuito de áudio da placa-mãe
A placa-mãe analisada tem uma porta Gigabit Ethernet controlada por um chip Intel I211-AT.
Na Figura 8 podemos ver o painel traseiro da placa-mãe, com um conector PS/2 para teclado ou mouse, duas portas USB 3.0, saída DisplayPort, saída HDMI, mais duas portas USB 3.0 (uma tipo A e uma tipo C), duas portas USB 3.1 (vermelhas), uma porta Gigabit Ethernet, mais duas portas USB 3.0 (azuis), saída SPDIF e conectores de áudio analógico.
Note que esta placa-mãe possui saídas de vídeo, mas as mesmas só serão habilitadas caso você utilize um processador com vídeo integrado.

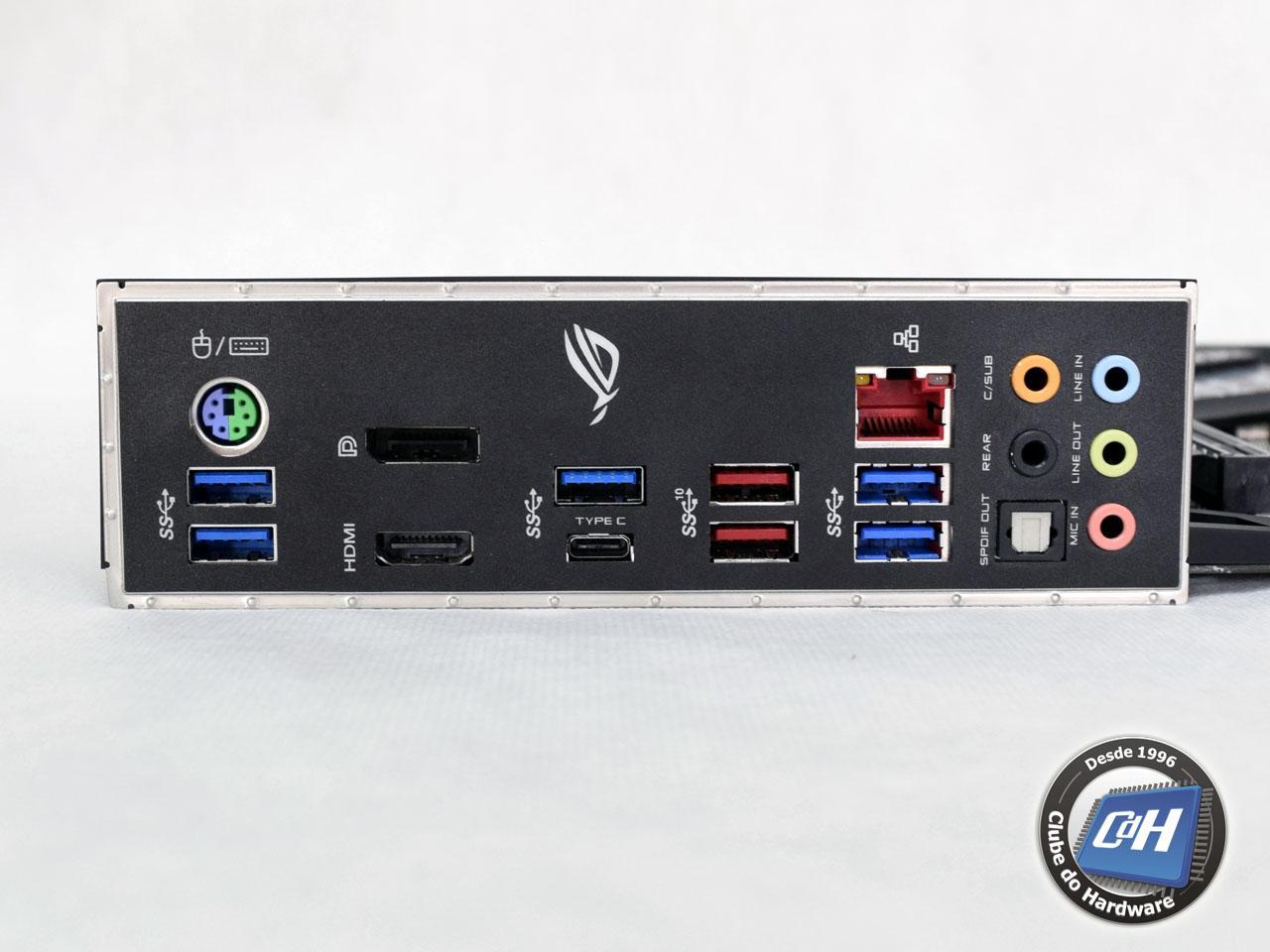

Figura 8: painel traseiro da placa-mãe
Na Figura 9, podemos ver os acessórios que acompanham a ROG STRIX X470-F GAMING.
Figura 9: acessórios
