Periféricos on-board
O chipset Intel B360 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub ou hub controlador de plataforma). Esse chip oferece seis portas SATA-600, sem suporte a RAID.
As portas SATA são instaladas próximas à extremidade da placa-mãe, como mostrado na Figura 4.
Figura 4: as seis portas SATA-600
O chipset Intel B360 suporta doze portas USB 2.0 e seis portas USB 3.1 (sendo que dessas seis, até quatro podem ser USB 3.1 geração 2). A ASUS TUF B360M-PLUS GAMING/BR oferece seis portas USB 2.0, duas no painel traseiro e quatro disponíveis em dois conectores localizados na placa-mãe. Há três portas USB 3.0 (também chamada USB 3.1 geração 1), controladas pelo chipset, sendo uma tipo C no painel traseiro e duas disponíveis em um conector.
Ainda há duas portas USB 3.1 geração 2 no painel traseiro, ambas tipo A.
Interessante notar a presença de uma porta serial em um conector da placa-mãe. Para usar esta porta, porém, é necessário o uso de um conector (não incluso).
Esta placa-mãe suporta áudio no formato 7.1, usando um codec Realtek ALC887. As especificações técnicas do Realtek ALC887 incluem relação sinal/ruído de 97 dB para as saídas analógicas, relação sinal/ruído de 90 dB para as entradas analógicas, taxa de amostragem de até 192 KHz para as entradas e saídas e resolução de 24 bits. As especificações são boas para o usuário comum, mas se você trabalha profissionalmente com edição de áudio deve procurar por uma placa-mãe que ofereça relação sinal/ruído de pelo menos 97 dB para a entrada analógica. Não há saída SPDIF óptica.
A seção de áudio da placa-mãe é fisicamente separada do resto da placa (repare a trilha transparente na Figura 5) para diminuir o nível de ruído e ajudar com que o codec atinja a sua relação sinal/ruído teórica.
Figura 5: seção de áudio
A placa-mãe analisada vem com uma porta Gigabit Ethernet controlada por um chip Intel I219V.

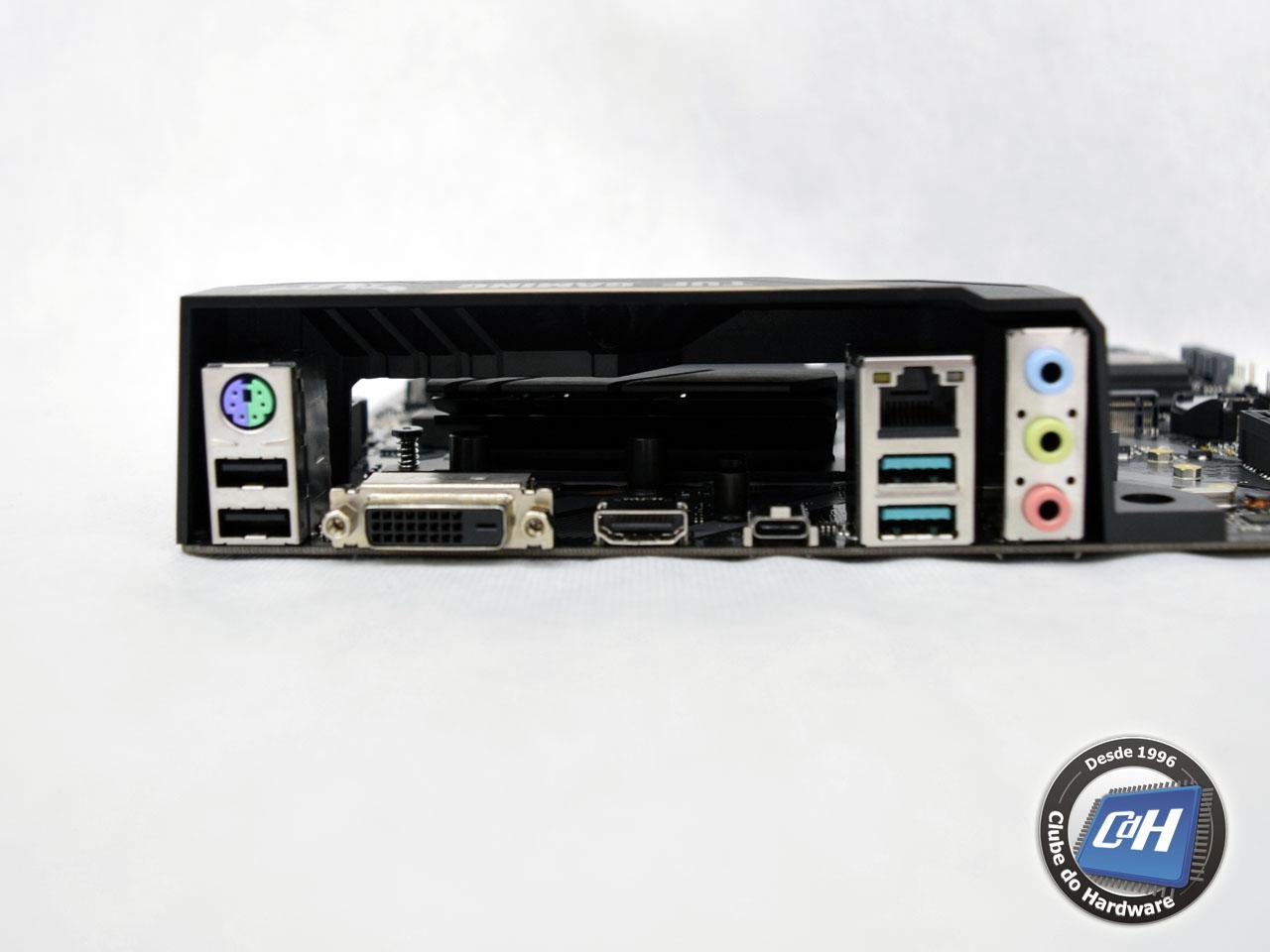

Na Figura 5, podemos ver o painel traseiro da placa-mãe, com um conector PS/2 compartilhado para teclado ou mouse, duas portas USB 2.0, uma saída DVI-D, uma saída HDMI, uma porta USB 3.1 geração 1 tipo C, duas portas USB 3.1 geração 2 tipo A, uma porta Gigabit Ethernet e os conectores de áudio analógico.
Figura 6: painel traseiro
A TUF B360M-PLUS GAMING/BR possui LEDs RGB no logotipo no canto da placa, além de conectores para fitas de LED RGB, controladas pelo sistema Aura Sync da ASUS.
Na Figura 7, podemos ver os acessórios que acompanham a ASUS TUF B360M-PLUS GAMING/BR.
Figura 7: acessórios
