Introdução
A Seasonic acaba de lançar sua série de fontes de alimentação com certificação 80 Plus Gold, a X-Series, que promete eficiência de 90%. Vamos dar uma olhada no modelo de 650 W.
Como você já deve saber, a Seasonic é um tradicional fabricante OEM, sendo o verdadeiro fabricante de várias fontes das marcas Antec, Corsair e Arctic Cooling (nem todas as fontes de alimentação dessas marcas são fabricadas pela Seasonic).

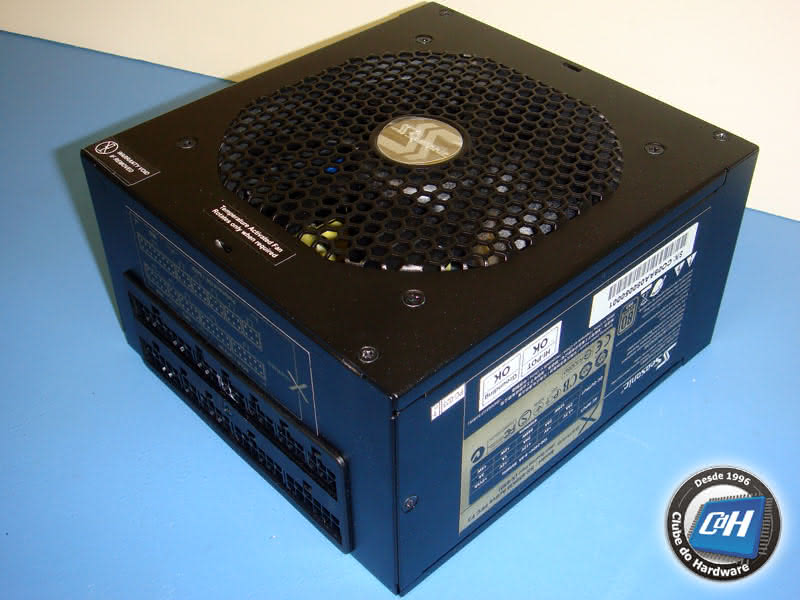

Figura 1: Fonte de alimentação Seasonic X-Series 650 W.
Figura 2: Fonte de alimentação Seasonic X-Series 650 W.
A X-Series 650 W não é uma fonte de alimentação longa, medindo 16 cm de profundidade. Ela tem uma ventoinha de 120 mm em sua parte inferior e circuito PFC ativo, é claro. A ventoinha usada nesta fonte de alimentação é de uma marca japonesa (Sanyo Denki, apesar de ter sido fabricada nas Filipinas – bem-vindos ao mundo globalizado) e gira apenas quando necessário. Quando a fonte de alimentação está trabalhando em carga baixa e relativamente “fria”, a ventoinha não gira, fazendo com que esta fonte não produza qualquer nível de ruído nesta situação.
Os modelos X-series possuem um sistema de cabeamento modular completo, onde até mesmo o cabo principal da placa-mãe é removível.
Esta fonte vem com os seguintes cabos:
- Cabo principal da placa-mãe com um conector de 20/24 pinos.
- Um cabo ATX12V.
- Dois cabos EPS12V.
- Quatro cabos com um conector de alimentação auxiliar de seis/oito pinos para placas de vídeo cada.
- Dois cabos com três conectores de alimentação SATA cada.
- Um cabo com dois conectores SATA.
- Dois cabos com três conectores de alimentação para periféricos.
- Um cabo com dois conectores de alimentação para periféricos.
- Um adaptador para converter um conector de alimentação para periféricos em dois conectores de alimentação para unidade de disquete.
Todos os cabos medem 56 cm da fonte de alimentação até o primeiro conector no cabo. Nos cabos com mais de um conector há 15 cm entre os conectores.
Todos os cabos utilizam fios 18 AWG, que é a bitola correta a ser usada.
Figura 3: Cabos.
A quantidade de cabos é mais do que perfeita para um produto de 650 W.
Vamos agora dar uma olhada no interior desta fonte.
