Tudo o que você precisa saber sobre o padrão de placas-mãe Mini-STX


         39.817 visualizações    Placas-mãe    2 comentários
Tudo o que você precisa saber sobre o padrão de placas-mãe Mini-STX

Com o foco nos mini PCs, a Intel criou o formato de placas-mãe Mini-STX, que inicialmente era chamado 5x5, nome que indicava as dimensões da placa, em polegadas. Trata-se do menor tamanho de placas-mãe para processadores usando soquete. A bem da verdade, existem padrões menores, porém neles o processador é soldado diretamente na placa.

Na tabela abaixo, há uma comparação das dimensões do padrão Mini-STX com os padrões voltados para mini PCs para processadores usando soquete.

Padrão Dimensões
Mini-DTX 203 x 170 mm
Mini-ITX 170 x 170 mm
Mini-STX 140 x 147 mm

Por causa do seu tamanho diminuto, placas-mãe Mini-STX aceitam somente dois soquetes de memória SO-DIMM (“memória de notebook”). Ambos devem ser populados com módulos de memória idênticos para você habilitar o modo de dois canais e fazer o computador atingir o seu desempenho máximo.

A posição do soquete do processador e a posição dos furos para a instalação do cooler são padronizados, isto é, ficam sempre no mesmo lugar e o fabricante da placa-mãe não pode alterá-los, facilitando o desenvolvimento de gabinetes para mini PCs baseados nesse padrão. Por falar em gabinete, com essa placa-mãe torna-se possível criar um mini PC com volume inferior a um litro: de acordo com a Intel, é posssível um volume de apenas 850 ml com um gabinete com 39 mm de altura, processador de 35 W e SSD M.2.

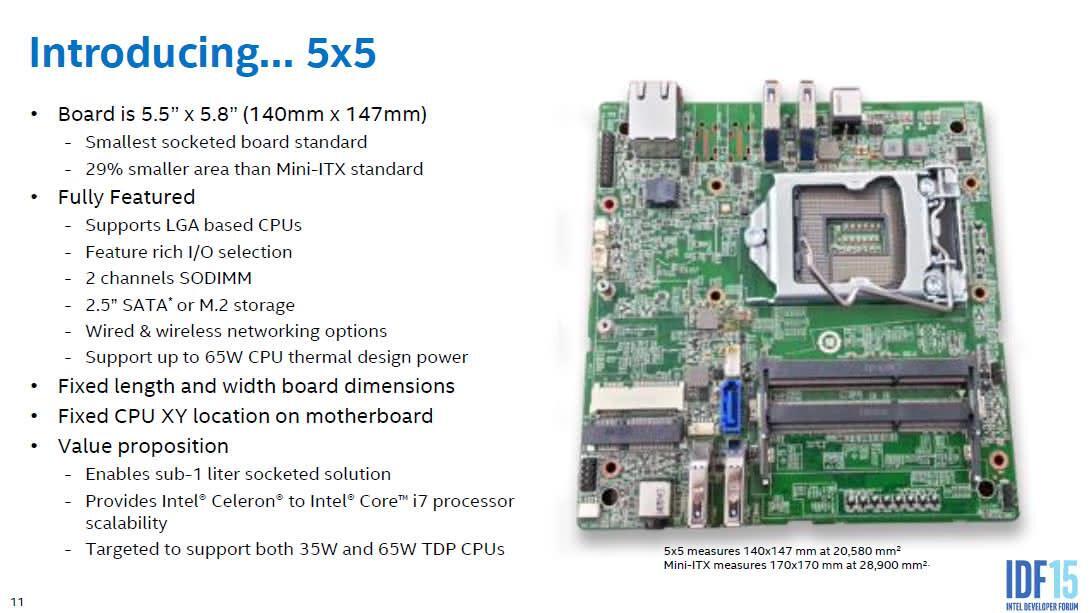

Nas figuras abaixo você confere os slides completos da apresentação da Intel sobre esse padrão no IDF 2015.

Figura 1: padrão de placas-mãe Mini-STX

Figura 2: padrão de placas-mãe Mini-STX

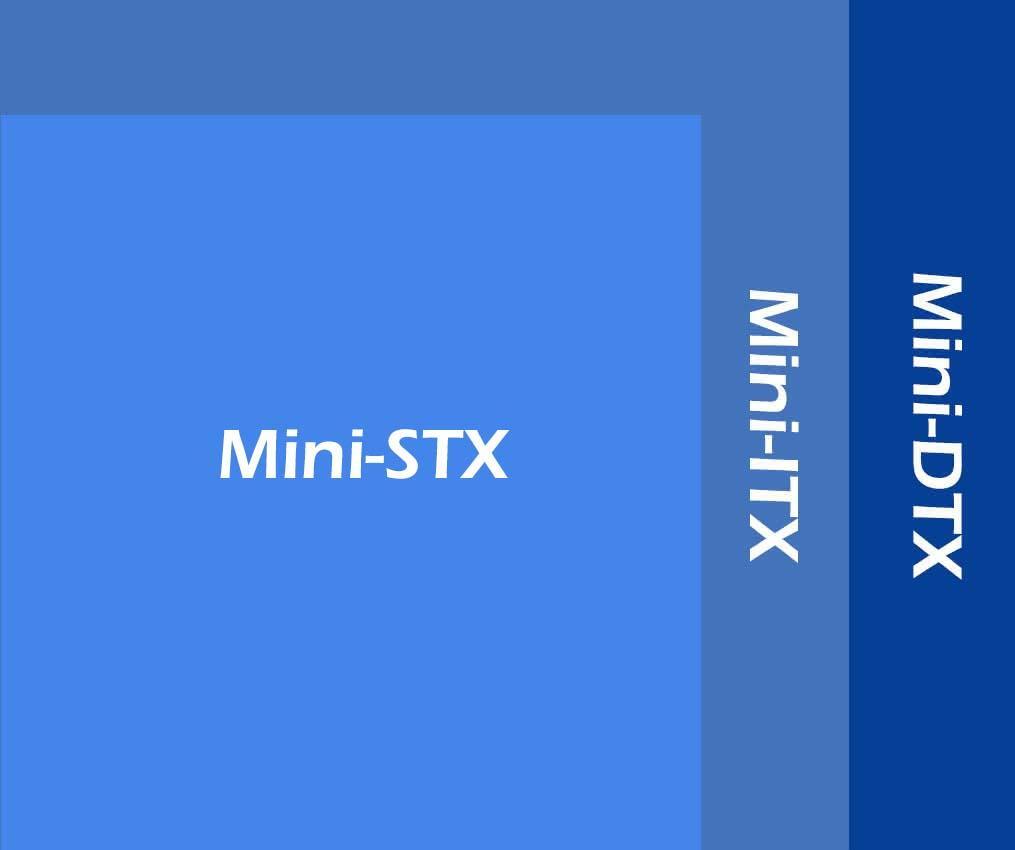

Na Figura 3, criamos uma comparação visual entre os três padrões apresentados em nossa tabela.

Figura 3: comparação visual entre os padrões Mini-STX, Mini-ITX e Mini-DTX
